NAD CI16-60

NAD CI16-60 DSP er en multiroom integreringsforstærker i 2U rackformat, designet til at drive op til 8 stereo-zoner via sine 16 kanaler. Den benytter digital forstærkning og integrerer digital signalbehandling (DSP) for optimal lyd. Hver kanal leverer op til 60 watt ved 8 ohm, selv når alle kanaler er aktive samtidig. Kanalpar kan brokobles for at levere op til 140 watt, hvilket gør det muligt at tilpasse forstærkeren til forskellige installationsbehov.

En mekanisk konstruktion designet til professionel integration

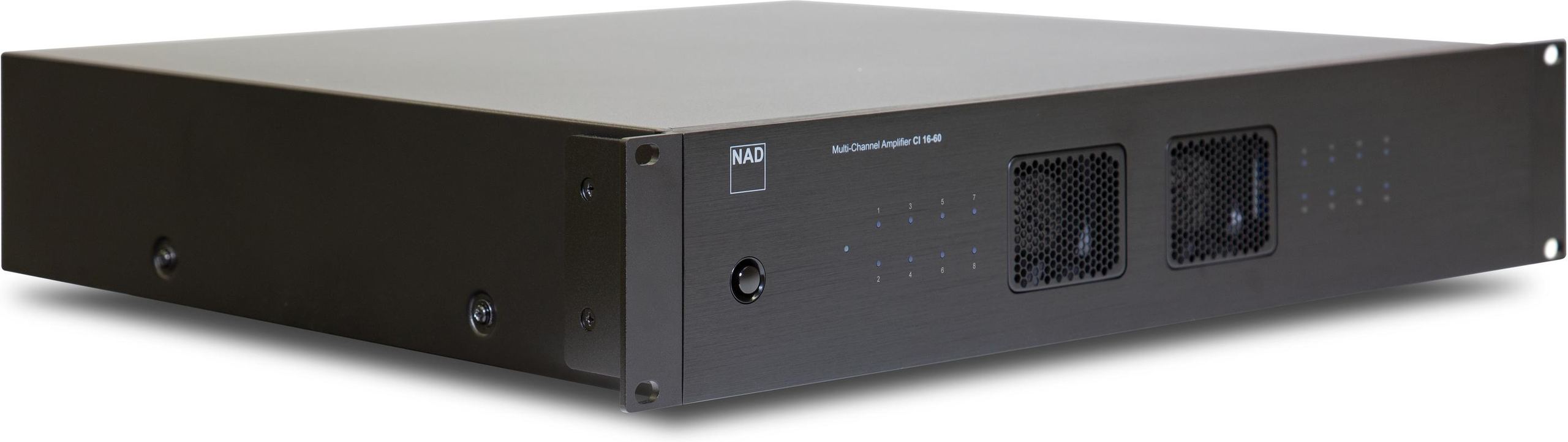

CI16-60 har et standard 19-tommers rackchassis med en højde på 2U (100 mm), vejer 10,3 kg og måler 483 x 100 x 435 mm. Denne bemærkelsesværdige kompakthed for en 16-kanals forstærker vidner om en gennemført optimering af den interne arkitektur. Frontpanelet i børstet aluminium, karakteristisk for NAD’s minimalistiske design, har diskrete status-LED’er, der muliggør hurtig visuel diagnosticering af driftsstatus.

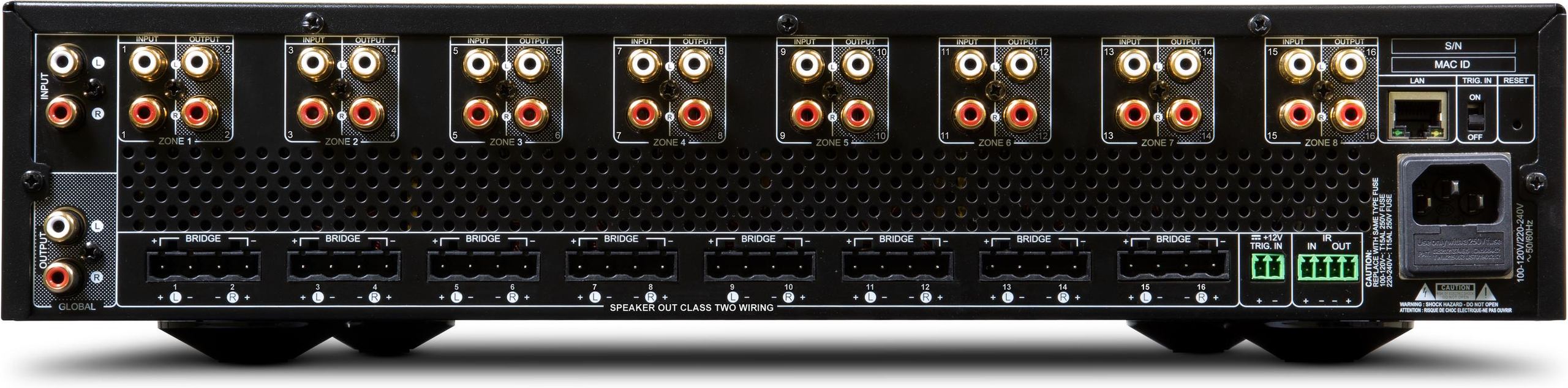

Bagpanelets layout afslører en omhyggelig organisering af tilslutningerne. De 16 par stereo RCA-indgange er logisk placeret, hver med en “loop through”-udgang til kædning med andre forstærkere. Phoenix skrueklemmer accepterer kabler op til 10 AWG, en sjælden kapacitet i denne kategori af integreringsforstærkere, hvilket understreger fokus på professionelle installationer. Den generøse afstand mellem stik gør kabelføringen let, selv i tætpakkede opsætninger.

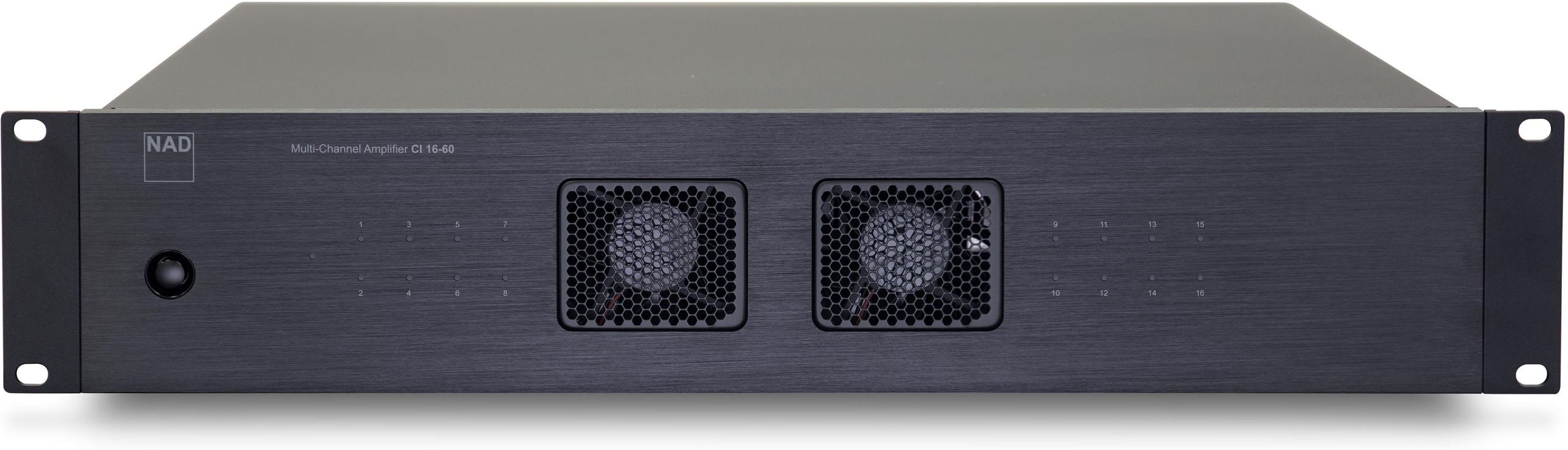

Et særligt smart aspekt er kølesystemet. Termostatiske blæsere suger frisk luft ind gennem fronten og udleder den bagtil, hvilket eliminerer behovet for ventilationsafstand mellem enheder i racket. Denne luftstrøm fra front til bag optimerer rackpladsen, en stor fordel i installationer hvor hver rackenhed tæller. Blæserne aktiveres kun efter behov, hvilket sikrer lydløs drift ved moderat lydstyrke.

HybridDigital-teknologi med Hypex UcD-moduler i hjertet af ydelsen

CI16-60 bygger på en specialtilpasset version af Hypex UcD (Universal class D) forstærkermoduler, en teknologi der har revolutioneret digital high-fidelity forstærkning. Disse moduler, oprindeligt udviklet af Bruno Putzeys hos Philips og senere forfinet hos Hypex, repræsenterer kulminationen på årtiers forskning i digital forstærkning.

UcD-topologien kendetegnes ved en selvoscillerende loop-arkitektur styret af faseforskydning, med feedback direkte fra højttalerudgangen. Denne tilgang sikrer en fuldstændig flad frekvensrespons uanset belastningsimpedans, næsten konstant forvrængning over hele det hørbare område og ekstremt lave elektromagnetiske emissioner. En dæmpningsfaktor på 110 ved 1 kHz ved 8 ohm sikrer præcis kontrol over højttalerne, hvilket er særligt vigtigt i installationer med lange kabeltræk.

Forstærkeren opretholder sin exceptionelle ydeevne selv under krævende forhold. Med en THD på kun 0,05% fra 20 Hz til 3 kHz og 0,2% fra 3 kHz til 20 kHz ved 1 til 50 watt, bevarer CI16-60 signalets renhed selv ved høje lydstyrker. Signal/støj-forholdet på 80 dB sikrer en bemærkelsesværdig baggrundsstilhed, hvilket er essentielt i kritiske lyttezoner. Evnen til at levere en peakstrøm på 15 ampere i 1 millisekund ved 1 ohm vidner om betydelige dynamiske reserver, så selv de mest krævende musikalske transienter gengives troværdigt.

Full Disclosure Power-tilgangen: gennemsigtighed ifølge NAD

NAD udviklede i 2002 sin egen effektmåle-standard, Full Disclosure Power (FDP), som svar på branchens ofte vildledende specifikationer. I modsætning til FTC-standarderne, der tillader målinger under forenklede forhold (8 ohm, 1 kHz, én kanal), måler NAD sine forstærkere under de hårdeste betingelser: 4 ohms belastning, alle kanaler aktive samtidig, over hele frekvensområdet fra 20 Hz til 20 kHz og ved den specificerede nominelle forvrængning.

For CI16-60 betyder det, at de angivne 60 watt pr. kanal faktisk er tilgængelige på alle 16 kanaler samtidig, selv ved krævende belastning. Denne konservative tilgang forklarer, hvorfor NAD-forstærkere ofte ser mindre kraftfulde ud på papiret end konkurrenterne, selvom de i praksis leverer mere brugbar effekt under reelle forhold. Den dynamiske IHF-effekt når 65 watt ved 8 ohm og 125 watt ved 4 ohm med alle kanaler aktive, hvilket illustrerer de tilgængelige reserver til musikalske peaks.

Bridge-mode gør det muligt at omkonfigurere forstærkeren til 8 kanaler med 140 watt ved 8 ohm, med peaks op til 270 watt i dynamisk effekt. Denne fleksibilitet gør det muligt at tilpasse effektdistributionen til de specifikke behov i hver installation, uanset om det gælder indbyggede højttalere med lav følsomhed eller udendørssystemer, der kræver mere kraft.

WebUI 2025: fuld kontrol direkte fra browseren

CI16-60’s webinterface, opdateret i 2025, markerer et stort fremskridt i styringen af multiroom-forstærkere. Tilgængelig via enhver browser på PC, Mac, smartphone eller tablet, giver den fuld kontrol uden behov for proprietære apps.

Dashboardet i realtid viser status for hver kanal, inklusive signalniveauer, temperatur og eventuelle fejltilstande. Den virtuelle routing-matrix gør det muligt at tildele enhver indgang til enhver udgang uden fysisk kabelomlægning, hvilket giver total fleksibilitet i zonekonfigurationen. Hver kanal har individuel gain-kontrol, så niveauerne kan balanceres præcist mellem forskellige zoner eller højttalertyper.

Den indbyggede DSP-processor tilbyder en 5-bånds parametrisk equalizer pr. kanal, med fuld kontrol over centerfrekvens, Q-faktor og gain for hvert bånd. Konfigurerbare høj- og lavpasfiltre optimerer responsen til forskellige højttalertyper eller integrerer subwoofere. Nye funktioner inkluderer en konfigurerbar limiter til højttalerbeskyttelse, fasekontrol for at korrigere tidsmæssig justering og justerbar delay op til 100 ms for at synkronisere fjerntliggende zoner.

Oprettelse af DSP-profiler gør det muligt at gemme forskellige konfigurationer til forskellige formål – kritisk lytning, baggrundsmusik, taleannoncer – og skifte mellem dem øjeblikkeligt. Adgangskodebeskyttelse sikrer kritiske indstillinger, mens slutbrugere stadig kan tilgå basale funktioner.

Systemintegration og kompatibilitet med smart home

CI16-60 integreres problemfrit i professionelle smart home-økosystemer via drivere til de største platforme: Crestron, Control4, Elan, RTI og URC. RS-232-porten giver tovejssignalkontrol til installationer, der kræver avanceret integration med tredjepartssystemer.

12V trigger-indgangen accepterer spændinger fra 3 til 30V DC, hvilket sikrer kompatibilitet med stort set alle triggersystemer. IR in/out-porte muliggør integration i eksisterende infrarøde styrekæder, mens automatisk lydsignalregistrering (tærskel på 3 mV) kan aktivere automatisk tænding af specifikke zoner.

Eco-mode reducerer standbyforbruget til 0,5 watt, mens netværksstandby holdes på 3 watt, så enheden kan vækkes via IP. De mange muligheder for tænding – trigger, lydregistrering, IP-styring, tidsprogrammering – giver maksimal fleksibilitet til at tilpasse sig brugerens vaner.

BluOS-økosystem og synergi med NAD-produkter

CI16-60 integreres perfekt i NAD/Bluesound-økosystemet for at skabe komplette multiroom-løsninger. Sammen med CI 580 V2, en BluOS-rackstreamer med 4 zoner, bliver det til et højopløst lydfordelingssystem, der kan streame tjenester, lokale biblioteker og traditionelle kilder til 8 uafhængige zoner.

Bluesound NODE, et mere økonomisk alternativ, kan tildeles specifikke zoner for at tilføje målrettet streaming. BluOS-platformen, udviklet af Lenbrook, understøtter en lang række tjenester, herunder Spotify Connect, Tidal Connect, Qobuz, Amazon Music HD og fuld MQA-dekodning. Integration med Roon Ready og Apple AirPlay 2 udvider yderligere kildeudvalget.

Perfekt synkronisering mellem BluOS-zoner muliggør samtidig afspilning i flere rum uden hørbar forsinkelse, hvilket skaber en sammenhængende lydoplevelse i hele hjemmet. Zonegrupper kan oprettes og ændres dynamisk via BluOS-appen, hvilket giver total fleksibilitet i styringen af lytteområder.

Tekniske specifikationer

Stærke sider

• 16 kanaler × 60 W ved 8 Ω, kan brokobles til 8 × 120 W
• Hybrid digital forstærkning (Hypex UcD)
• Fuld digital signalbehandling med equalizer, filtre, profiler
• Avanceret og intuitiv webgrænseflade
• Støjsvag køling og optimeret 2U rack
• Høj driftssikkerhed og professionel integrationskompatibilitet
• Fremragende ydelse til pris-forhold til multizone-installationer

Forstærkning og konfiguration

• Antal kanaler: 16 kanaler (8 stereo zoner)
• Forstærkertype: Hybrid digital (Hypex UcD)
• Brokoblingskonfiguration: ja, 8 kanaler kan brokobles til 120 W ved 8 Ω
• Rackhøjde: 2U (standard 48,3 cm)
• Køling: Termostatstyrede blæsere med front/bagcirkulation

Udgangseffekt

• Standardtilstand (alle kanaler aktive)
  • 8 Ω: 60 W pr. kanal (1 kHz, 0,05 % THD)
  • 4 Ω: 65 W pr. kanal (1 kHz, 0,05 % THD)
• To kanaler aktive
  • 8 Ω: 65 W pr. kanal (1 kHz, 0,05 % THD)
  • 4 Ω: 105 W pr. kanal (1 kHz, 0,05 % THD)
• Brokoblet tilstand
  • 8 Ω: 140 W pr. kanal (alle kanaler)
  • 8 Ω: 240 W pr. kanal (kun 2 kanaler)

Lydpræstation

• Total harmonisk forvrængning (1 W - 50 W)
  • 0,05 % (20 Hz – 3 kHz)
  • 0,2 % (3 kHz – 20 kHz)
• Signal/støj-forhold: 80 dB (A-vægtet, indgang 500 mV, udgang 1 W ved 8 Ω)
• Peak udgangsstrøm: 15 A (1 Ω, 1 ms)
• Dæmpningsfaktor: 110 (20 Hz – 1 kHz, 8 Ω)
• Frekvensrespons: ±1 dB (20 Hz – 20 kHz)
• Kanaladskillelse
  • 60 dB ved 1 kHz
  • 55 dB ved 10 kHz
• Klippeeffekt
  • 60 W ved 8 Ω (1 % THD)
  • 80 W ved 4 Ω (1 % THD)
• Brokoblet klippeeffekt ved 8 Ω
  • 150 W (alle kanaler)
  • 250 W (to kanaler)

IHF dynamisk effekt

• Alle kanaler aktive
  • 8 Ω: 65 W
  • 4 Ω: 125 W
• To kanaler aktive
  • 8 Ω: 70 W
  • 4 Ω: 125 W
• Brokoblet tilstand
  • Alle kanaler aktive: 270 W ved 8 Ω
  • To kanaler aktive: 280 W ved 8 Ω

Tilslutning og kontrol

• Stereo RCA-indgange: 8 (med loop)
• Globale indgange/udgange: 2
• Analog lydregistrering: tærskel ved 3 ± 0,5 mVrms
• Maks. indgangsniveau uden forvrængning: 2900 mV
• Indgangsfølsomhed (for 50 W ved 8 Ω): 760 mV
• Indgangsimpedans: 20 kΩ // 220 pF
• 12 V trigger: 3 – 30 VDC
• Infrarød kontrol: In / Out
• IP-styring via Ethernet-port
• Webgrænseflade (opdatering 2025)
  • Justering af gain, stereo/mono, brokobling
  • 5-bånds parametrisk equalizer
  • Højpas-/lavpasfiltre
  • Limiter, fase, delay, digitale behandlingsprofiler
  • Realtidsovervågning af status
  • Adgangskodebeskyttelse
• Kompatibel med styresystemer: Crestron, Control4, Elan, RTI drivere

Strømforbrug

• Standby: 0,5 W
• Netværksstandby: 3 W

Dimensioner og vægt

• Dimensioner (B × H × D): 48,3 × 10,0 × 43,7 cm
• Nettovægt: 10,3 kg
• Forsendelsesvægt: 12,8 kg

Systemkompatibilitet

• Kombinér med
  • CI 580 V2 (4-zoners BluOS netværksafspiller)
  • Bluesound NODE (højopløst streaming)
