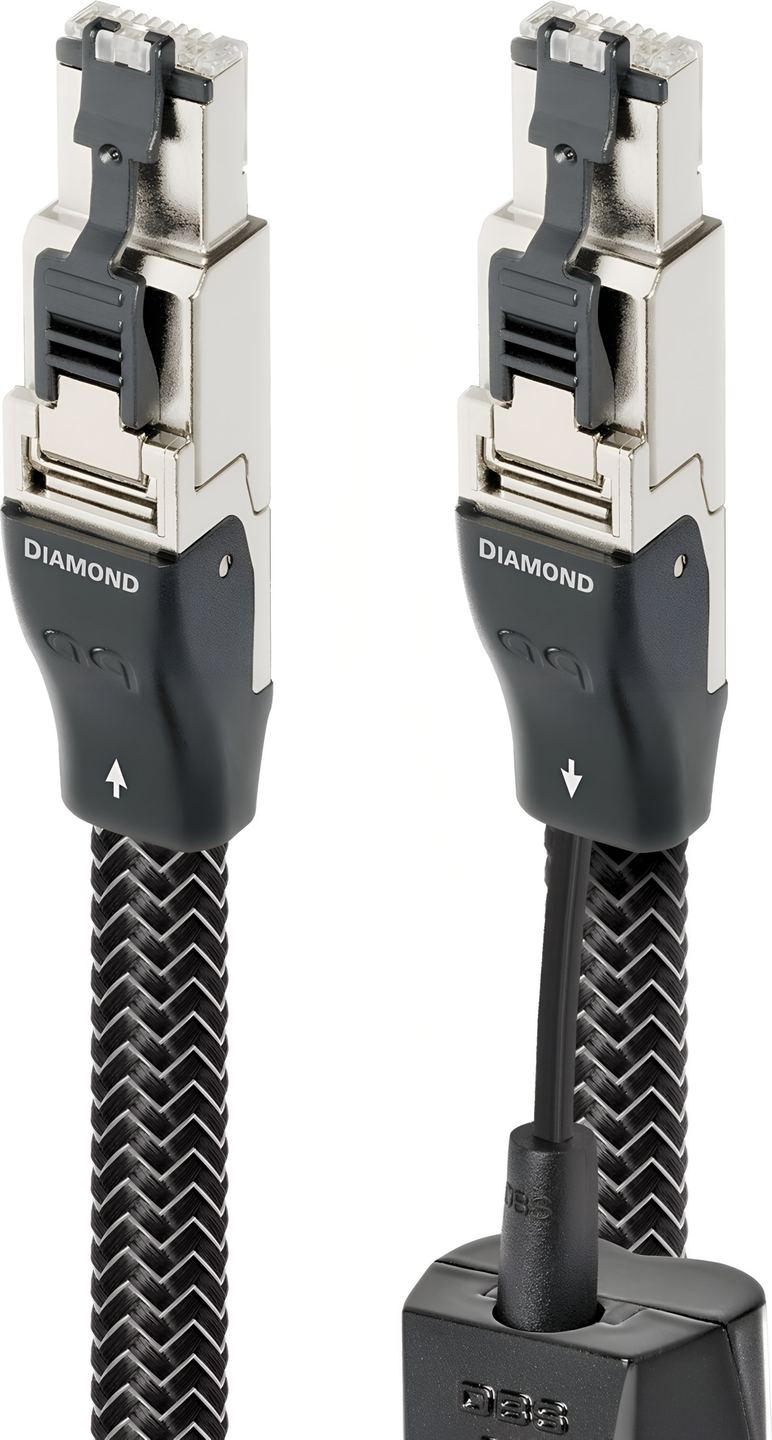

Audioquest RJ/E Diamond 0,75 m

AudioQuest RJ/E Diamond er et Ethernet-kabel i kategori 7. Det bruger 100 % Perfect-Surface Silver (PSS) sølvledere, et dielektrisk bias-system på 72 volt og Telegärtner-stik. Det er designet til overførsel af digitale data og kan anvendes i længder op til 100 meter. Konstruktionen sigter mod at begrænse elektromagnetiske forstyrrelser og opretholde signalstabilitet.

Fysisk konstruktion og materialevalg

Diamond RJ/E er bygget op omkring massive Perfect-Surface Silver (PSS) sølvledere, et materiale fremstillet via en proprietær proces udviklet af AudioQuest. Denne overfladebehandling skaber en særligt homogen krystalstruktur, som minimerer korngrænsesamlinger, hvor signalforvrængning typisk koncentreres. I modsætning til konventionelle flertrådsledere eliminerer denne massive struktur fuldstændigt interaktioner mellem tråde, et fænomen William E. Low allerede i 1980 identificerede som den primære kilde til dynamisk forringelse i kabler.

Lederdiameter og -geometri følger nøje CAT 7-specifikationerne og muliggør 10 Gigabit Ethernet-transmission. Hver tvistet par er individuelt afskærmet, en konfiguration der reducerer krydstale mellem transmissionskanalerne. Selve tvistningen følger en beregnet stigning for at opretholde en stabil karakteristisk impedans på 100 ohm langs hele kablets længde.

Isoleringen i højdensitets-polyethylen (HDPE) omslutter hver leder. Dette materiale har en særligt lav dielektrisk konstant og en molekylær struktur, der begrænser absorptionen af energi fra det elektromagnetiske felt, som signalet genererer. Denne egenskab bidrager til at bevare bølgeformen for højfrekvente signaler, der transmitteres gennem kablet.

De valgte Telegärtner-stik til afslutning af Diamond udgør en teknisk løsning udviklet specifikt til kritiske applikationer. Disse stik anvender en patenteret geometri, som kompenserer for den uundgåelige fejljustering, der opstår, når de fire tvistede par lægges i en ret linje i RJ45-konfigurationen. Huset i trykstøbt zink med hærdet finish sikrer 360 graders afskærmning og en mekanisk beskyttelse, der overgår standardstik.

Støjdissipationsteknologier og DBS-system

Diamond RJ/E’s støjdissipationssystem anvender tre vekslende lag af ledende materialer og kulstofbelastede synteter. Denne multilagsstruktur fungerer som en fælde for radiofrekvenser: de metalliske lag reflekterer en del af den elektromagnetiske stråling, mens kulstoflagene absorberer den resterende energi. Systemet forhindrer, at RF-forstyrrelser opfanget af afskærmningen modulerer udstyrets jordplan.

Dielectric-Bias System (DBS) er AudioQuests mest karakteristiske innovation. Patenteret under USPTO #7,126,055 og #7,872,195 B1 opretholder systemet et elektrostatisk felt på 72 volt gennem kablets isolering. En leder løber gennem midten af isolationskappen og er forbundet til den negative pol på en ekstern batteripakke. Afskærmningen forbindes til den positive pol, hvilket skaber et felt, der polariserer og organiserer dielektrikkets molekyler.

Denne permanente polarisering ændrer isolantens adfærd over for hurtige variationer i det digitale signal. Uden DBS vil hver signaltransition udløse en molekylær omorganisering i isolanten, et fænomen der genererer ikke-lineære forsinkelser, som varierer med frekvensen. Det elektrostatisk felt fastholder molekylerne i en stabil, organiseret tilstand og reducerer de multiple tidsforsinkelser, som især påvirker audio-signaler i flere oktaver.

DBS Level-X-modulet integrerer også et RF-filter, oprindeligt udviklet til AudioQuests Niagara-strømconditionere. Dette filternetværk forhindrer, at radiofrekvent støj induceres i signalledere fra DBS-feltets elementer. Systemets batterier, der kan testes via en trykknap og en status-LED, holder deres ladning i flere år ifølge brugermålinger.

Retningsbestemthed og signaloptimering

AudioQuest anvender et koncept om kontrolleret retningsbestemthed på Diamond RJ/E, markeret med pile på kablets kappe. Retningsbestemtheden stammer fra den asymmetriske lederstruktur, der opstår under træk- og støbeprocessen af metallet. Selvom Ethernet-protokollen er tovejskommunikerende, fastlægger AudioQuest ved sammenlignende lytning den optimale orientering for hver lederbatch for at minimere forvrængning.

Den anbefalede orientering følger dataflowet: fra NAS til router, fra router til netværksafspiller, fra server til DAC. Denne tilgang, selvom den er omdiskuteret inden for digitale transmissioner, ligger i tråd med AudioQuests filosofi om at betragte hvert element i transmissionskæden som potentielt kritisk for den endelige kvalitet.

Kablets CAT 7-overensstemmelse garanterer en båndbredde på 600 MHz og en hastighed på 10 Gbps over 100 meter. Disse specifikationer overstiger langt de nuværende behov for højopløst streaming, men denne tekniske margin sikrer fejlfri transmission selv i elektromagnetisk udfordrede miljøer. Kablet opretholder sine ydelser med lydfiler op til 24 bit/192 kHz og derover.

Anvendelser og integration i digitale lydsystemer

Diamond RJ/E finder sin plads i konfigurationer, hvor højopløst streaming er den primære kilde. Kritiske forbindelser omfatter NAS-router-linket til lokale musikbiblioteker, router-streamer-forbindelsen for at optimere dataflowet og især streamer-DAC-forbindelsen i systemer, der bruger proprietære protokoller til at overføre lydsignalet via Ethernet.

Brugere rapporterer mærkbare gevinster på flere områder: udvidet lydbillede, bedre instrumentseparation, reduceret oplevet digital baggrundsstøj. Disse observationer, om end subjektive og debatterede i det tekniske miljø, afspejler AudioQuests designmål om at minimere enhver form for signalmodulation fra elektromagnetiske forstyrrelser.

Kablet tilpasser sig både private og professionelle installationer og understøtter DLNA, UPnP og proprietære systemer fra mærker som Linn (Exakt) eller Naim. CAT 7-certificeringen garanterer kompatibilitet med standard netværksudstyr samtidig med, at der tilbydes en præstationsmargin til fremtidige applikationer.

Den tilgængelige længde varierer fra 0,75 meter til korte forbindelser mellem nærliggende enheder og op til 20 meter til mere komplekse installationer. AudioQuest anbefaler at bruge den minimale nødvendige længde for at bevare signalintegriteten, selvom CAT 7-specifikationerne garanterer stabile ydelser op til 100 meter.

Ofte stillede spørgsmål

Hvad er forskellen mellem et standard CAT 7-kabel og Diamond RJ/E? Ud over at overholde CAT 7-specifikationerne integrerer Diamond specifikke teknologier: massive PSS-sølvledere, DBS-system, multilags støjdissipation, optimerede Telegärtner-stik. Disse elementer sigter mod at reducere tidsmæssige forvrængninger og RF-forstyrrelser, som ifølge AudioQuest påvirker lydgengivelsens kvalitet, selv i det digitale domæne.

Hvordan orienterer jeg kablet korrekt i henhold til dets retningsbestemthed? Pilene på kappen angiver den optimale dataretning, fra kilde til destination. For en NAS-router-streamer-DAC-kæde orienteres pilene fra NAS til router, dernæst fra router til streamer og til sidst fra streamer til DAC. Denne orientering følger det primære flow af musikdata i systemet.

Fungerer Diamond RJ/E med hvilket som helst netværksudstyr? Kablet overholder fuldt ud CAT 7-standarderne og fungerer med alt standard Ethernet-udstyr. De bedste resultater opnås i lydsystemer, hvor transmissionens kvalitet direkte påvirker lydgengivelsen, særligt med netværksstreamere og DAC’er af høj kvalitet.

Er kablet egnet til lange afstande i en hjemmeinstallation? CAT 7-specifikationerne garanterer 10 Gbps op til 100 meter. AudioQuest tilbyder Diamond i længder op til 20 meter til hjemmeinstallationer. For længere afstande kan brug af mellemliggende switches af høj kvalitet opretholde signalintegriteten.

Hvordan sammenlignes Diamond med kabler fra andre specialiserede producenter? Diamond placerer sig i premium-segmentet for audio-Ethernetkabler, side om side med produkter fra mærker som Nordost eller Synergistic Research. Dets tekniske særpræg – PSS-sølvledere, det patenterede DBS-system, Telegärtner-stik – gør det til et unikt tilbud, særligt for brugere, der allerede er fortrolige med AudioQuests filosofi.

Tekniske specifikationer

Ledere og materialer

• Massive Perfect-Surface Silver (PSS) sølvledere, 100 % massive
  • Eliminerer interaktion mellem tråde, en væsentlig kilde til dynamisk forvrængning
  • AudioQuests metal af højeste kvalitet
  • Minimerer korngrænseforvrængning
  • Optimerer lineær dissipation af RF-støj
• Isolering i højdensitetspolyethylen
  • Lav energiabsorption
  • Klarere og mere naturligt signal

Støjhåndtering

• 3-lags kulstof-/metalstøjdæmpning
  • Skiftevis lag, der absorberer og reflekterer størstedelen af RF-energien
  • Beskyttelse, før energien når jord
• Retningsstyring af ledere
  • Effektiv styring af RF-støj

Netværksydelse

• Kategori: CAT 7
• 10-gigabit Ethernet
• Rækkevidde: op til 100 m
• Garanteret netværksydelse på højeste niveau

Anvendelser og kompatibilitet

• Højtydende netværk
• Streaming af lyd/video i høj opløsning
• High-end hi-fi-systemer
• High-end hjemmebiografsystemer
