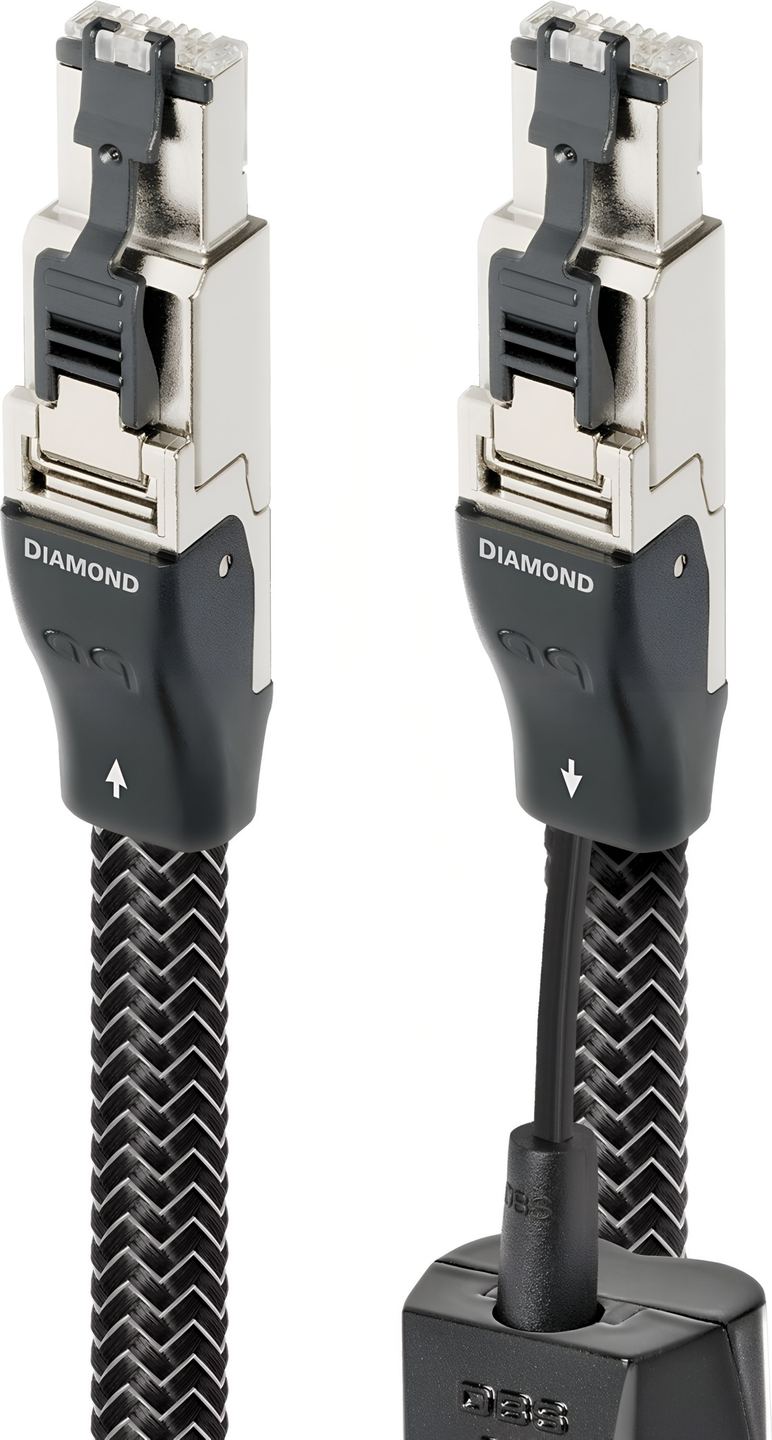

Audioquest RJ/E Diamond 1,5 m

AudioQuest RJ/E Diamond er et Ethernet-kabel i kategori 7. Det bruger 100 % Perfect-Surface Silver (PSS)-sølvledere, et 72-volts dielektrisk bias-system og Telegärtner-stik. Det er designet til digital datatransmission og kan bruges i længder op til 100 meter. Konstruktionen sigter mod at begrænse elektromagnetiske forstyrrelser og opretholde signalstabilitet.

Fysisk konstruktion og materialevalg

Diamond RJ/E er bygget op omkring massive ledere i Perfect-Surface Silver (PSS), et materiale fremstillet via en proprietær proces udviklet af AudioQuest. Denne overfladebehandling skaber en særligt homogen krystalstruktur, som minimerer korngrænsesamlinger, hvor signalforvrængninger typisk koncentreres. I modsætning til konventionelle flertrådede ledere eliminerer denne massive struktur fuldstændigt interaktioner mellem tråde, et fænomen identificeret af William E. Low allerede i 1980 som en primær kilde til dynamisk nedbrydning i kabler.

Lederdiameter og geometri overholder nøje CAT 7-specifikationerne og muliggør 10 Gigabit Ethernet-transmission. Hvert snoet par har individuel afskærmning, en konfiguration der reducerer krydstale mellem transmissionskanalerne. Selve snoingen følger en beregnet stigning for at opretholde en stabil karakteristisk impedans på 100 ohm over hele kablets længde.

Isoleringen i højdensitetspolyethylen (HDPE) omslutter hver leder. Dette materiale har en særligt lav dielektrisk konstant og en molekylær struktur, der begrænser absorptionen af energi fra det elektromagnetiske felt, som opstår ved signalpassage. Denne egenskab medvirker til at bevare bølgeformen på højfrekvente signaler, der transmitteres gennem kablet.

De valgte Telegärtner-stik til afslutning af Diamond repræsenterer en teknisk løsning udviklet specifikt til kritiske applikationer. Disse stik bruger en patentbeskyttet geometri, som kompenserer for den uundgåelige miskorrektion, der opstår, når de fire snoede par lægges i en lige linje i RJ45-konfigurationen. Huset i trykstøbt zink, med hærdet finish, sikrer 360 graders afskærmning og mekanisk beskyttelse, som overgår standardstik.

Støjreduktionsteknologier og DBS-system

Diamond RJ/E’s støjdæmpningssystem anvender tre vekslende lag af ledende materialer og kulstofbelastede synteter. Denne multilagsstruktur fungerer som en fælde for radiofrekvenser: de metalliske lag reflekterer en del af det elektromagnetiske udstrålingsfelt, mens kulstoflagene absorberer den resterende energi. Systemet forhindrer, at RF-forstyrrelser opfanget af afskærmningen modulerer udstyrenes jordplan.

Dielectric-Bias System (DBS) er AudioQuests mest karakteristiske innovation. Systemet er patenteret under USPTO #7,126,055 og #7,872,195 B1 og opretholder et elektrostatisk felt på 72 volt gennem kabelisoleringen. En leder løber gennem midten af isolationskappen, forbundet til den negative pol på en ekstern batteripakke. Afskærmningen forbindes til den positive pol og skaber dermed et felt, der polariserer og organiserer dielektrikumets molekyler.

Denne permanente polarisering ændrer isolantens adfærd over for hurtige variationer i det digitale signal. Uden DBS vil hver signaltransition fremkalde en molekylær omorganisering i isolanten, et fænomen som genererer ikke-lineære forsinkelser, der varierer med frekvensen. Det elektrostatisk opretholdte felt holder molekylerne i en stabil, organiseret tilstand og reducerer disse multiple tidsforsinkelser, som især påvirker fleroktav-lydsignaler.

DBS Level-X-modulet integrerer desuden et RF-filter, oprindeligt udviklet til AudioQuests Niagara-strømconditionere. Dette filterkredsløb forhindrer radiofrekvensforstyrrelser i at blive induceret i signalledere fra elementerne i DBS-feltet. Systemets batterier, som kan testes via en trykknap og en indikator-LED, holder deres ladning i flere år ifølge målinger foretaget af brugere.

Retningsbestemthed og signaloptimering

AudioQuest anvender et koncept om kontrolleret retningsbestemthed på Diamond RJ/E, markeret med pile på kablets kappe. Retningsbestemtheden udspringer af den asymmetriske lederstruktur, der skabes under trækning og støbning af metallet. Selvom Ethernet-protokollen er tovejs, fastlægger AudioQuest ved sammenlignende lytteprøver den optimale orientering af hver lederlot for at minimere forvrængning.

Den anbefalede orientering følger dataenes hovedflow: fra NAS til router, fra router til netværksafspiller, fra server til DAC. Denne tilgang, selv om den er omdiskuteret inden for digitale transmissioner, ligger i forlængelse af AudioQuests filosofi om at betragte hvert led i transmissionskæden som potentielt kritisk for den endelige kvalitet.

Kablets CAT 7-overensstemmelse garanterer en båndbredde på 600 MHz og en hastighed på 10 Gbps over 100 meter. Disse specifikationer overstiger langt de nuværende behov for højopløsningsstreaming, men denne tekniske margin sikrer fejlfri transmission selv i elektromagnetisk udfordrede miljøer. Kablet fastholder sine ydelser med lydfiler op til 24 bit/192 kHz og derover.

Anvendelser og integration i digitale lydsystemer

Diamond RJ/E hører hjemme i opsætninger, hvor højopløsningsstreaming er den primære kilde. Kritiske forbindelser omfatter NAS-router-linket til lokale musikbiblioteker, router-streamer-forbindelsen for at optimere dataflowet og især forbindelse mellem streamer og DAC i systemer, der bruger proprietære protokoller til at overføre lydsignalet via Ethernet.

Brugere rapporterer mærkbare forbedringer på flere områder: udvidet lydbillede, bedre instrumentseparation, reduceret oplevet digital baggrundsstøj. Disse observationer, selvom de er subjektive og debatterede i det tekniske miljø, stemmer overens med AudioQuests designmål om at minimere enhver form for signalmodulation fra elektromagnetiske forstyrrelser.

Kablet passer til både hjemme- og professionelle installationer og understøtter DLNA, UPnP og proprietære systemer fra mærker som Linn (Exakt) eller Naim. CAT 7-certificeringen garanterer kompatibilitet med standard netværksudstyr og giver samtidig en ydelsesmæssig margin til fremtidige applikationer.

Tilgængelige længder spænder fra 0,75 meter til korte forbindelser mellem nabostillede enheder op til 20 meter til mere komplekse installationer. AudioQuest anbefaler at bruge den minimale nødvendige længde for at bevare signalintegriteten, selvom CAT 7-specifikationerne garanterer stabile ydelser op til 100 meter.

Ofte stillede spørgsmål

Hvad er forskellen mellem et standard CAT 7-kabel og Diamond RJ/E? Ud over at opfylde CAT 7-specifikationerne integrerer Diamond specifikke teknologier: massive PSS-sølvledere, DBS-system, multilags støjdissipation, optimerede Telegärtner-stik. Disse elementer sigter mod at reducere tidsforvrængninger og RF-forstyrrelser, som ifølge AudioQuest påvirker lydgengivelsens kvalitet, selv i den digitale domæne.

Hvordan orienterer jeg kablet korrekt i forhold til dets retningsbestemthed? Pilene på kappen angiver den optimale retning for datagennemløb, fra kilde til destination. For en kæde NAS-router-streamer-DAC orienteres pilene fra NAS til router, derefter fra router til streamer og til sidst fra streamer til DAC. Denne orientering følger hovedflowet af musikdata i systemet.

Fungerer Diamond RJ/E med alt netværksudstyr? Kablet overholder fuldt ud CAT 7-standarderne og fungerer med alt standard Ethernet-udstyr. De bedste ydelser opnås i lydsystemer, hvor transmissionens kvalitet direkte påvirker lydgengivelsen, især med netværksstreamere og DAC’er af høj kvalitet.

Er kablet egnet til lange afstande i en hjemmeinstallation? CAT 7-specifikationerne garanterer 10 Gbps op til 100 meter. AudioQuest tilbyder Diamond i længder op til 20 meter til hjemmeinstallationer. For længere afstande kan brugen af kvalitets-switches undervejs opretholde signalintegriteten.

Hvordan sammenlignes Diamond med kabler fra andre specialiserede producenter? Diamond er placeret i premiumsegmentet for audio-Ethernet-kabler, side om side med produkter fra mærker som Nordost eller Synergistic Research. Dets tekniske egenarter – PSS-sølvledere, det patenterede DBS-system, Telegärtner-stik – gør det til et unikt tilbud, især for brugere, der allerede er fortrolige med AudioQuests filosofi.

Tekniske specifikationer

Ledere og materialer

• Massive Perfect-Surface Silver (PSS) sølvledere, 100 % massiv
  • Eliminerer interaktion mellem tråde, en væsentlig kilde til dynamisk forvrængning
  • AudioQuests metal af højeste kvalitet
  • Minimerer forvrængning fra korngrænsesamlinger
  • Optimerer lineær RF-støjafledning
• Isolering i højdensitetspolyethylen
  • Lav energiaption
  • Mere klart og naturligt signal

Støjhåndtering

• 3-lags kulstof-/metal-støjafledning
  • Skiftevis lag, der absorberer og reflekterer størstedelen af RF-energien
  • Beskyttelse, før energien når stel/jord
• Retningsbestemt kontrol af ledere
  • Effektiv styring af RF-støj

Netværksydelse

• Kategori: CAT 7
• 10-gigabit Ethernet
• Rækkevidde: op til 100 m
• Garanteret netværksydelse i topklasse

Anvendelser og kompatibilitet

• Højtydende netværk
• Streaming af lyd/video i høj opløsning
• High-end hi-fi-systemer
• High-end hjemmebiografsystemer
