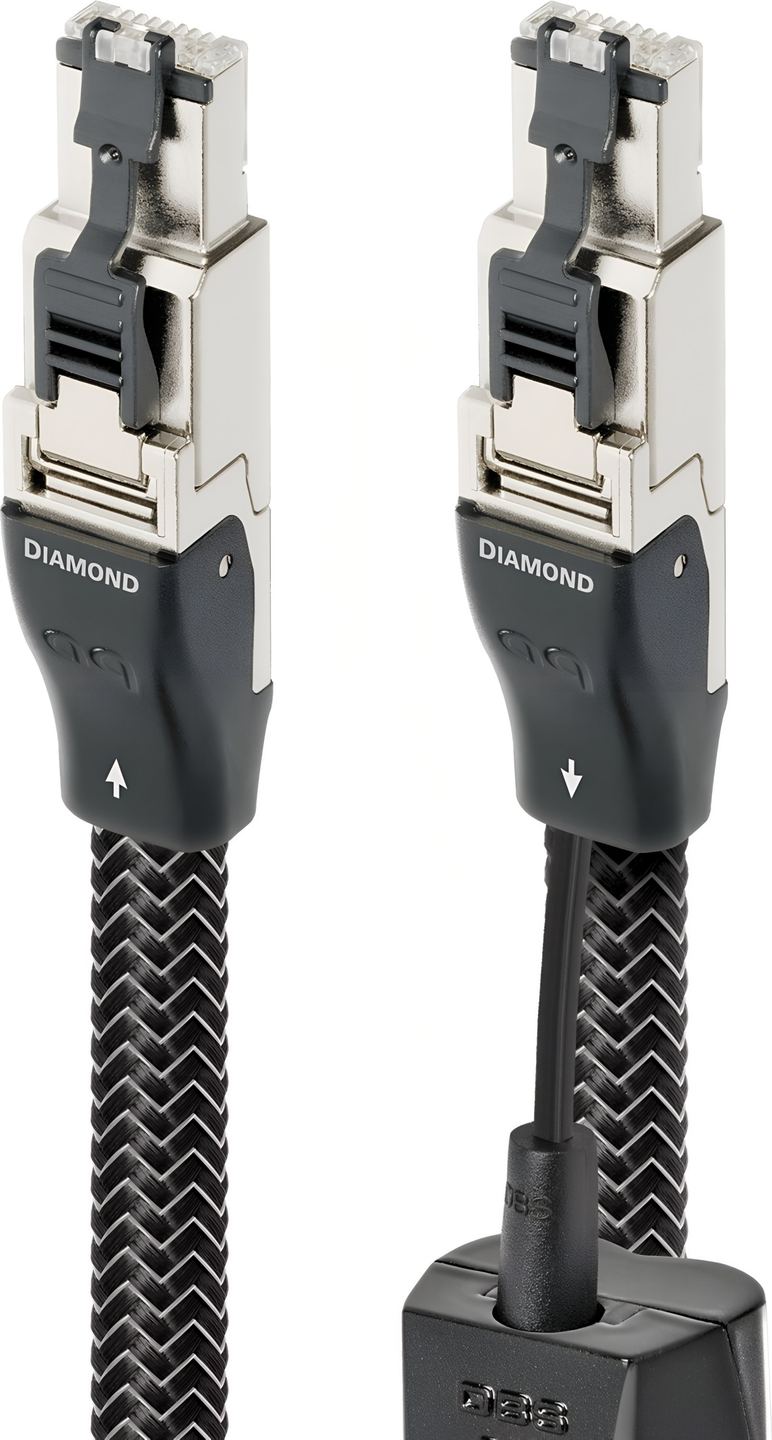

Audioquest RJ/E Diamond 3 m

AudioQuest RJ/E Diamond er et Ethernet-kabel i kategori 7. Det bruger 100 % Perfect-Surface Silver (PSS) sølvledere, et 72-volts dielektrisk polariseringssystem og Telegärtner-stik. Det er designet til digital datatransmission og kan bruges i længder op til 100 meter. Konstruktionen har til formål at begrænse elektromagnetiske interferenser og bevare signalets stabilitet.

Fysisk konstruktion og materialevalg

Diamond RJ/E er opbygget omkring massive Perfect-Surface Silver (PSS) sølvledere, et materiale fremstillet via en proprietær proces udviklet af AudioQuest. Denne overfladebehandling skaber en særlig homogen krystalstruktur, som minimerer korngrænsersamlinger, hvor signalforvrængning normalt koncentreres. I modsætning til konventionelle flertrådsledere eliminerer denne solide struktur fuldstændigt interaktioner mellem tråde, et fænomen identificeret af William E. Low allerede i 1980 som den primære kilde til dynamisk forringelse i kabler.

Lederdiameter og -geometri overholder nøje CAT 7-specifikationerne og muliggør 10 Gigabit Ethernet-transmission. Hver tvistet parleder har individuel afskærmning, en konfiguration der reducerer overhør mellem transmissionskanalerne. Selve tvistningen følger en nøje beregnet stigning for at opretholde en stabil karakteristisk impedans på 100 ohm langs hele kablets længde.

Isoleringen i højdensitetspolyethylen (HDPE) omgiver hver leder. Dette materiale har en særlig lav dielektrisk konstant og en molekylær struktur, der begrænser energien, som absorberes fra det elektromagnetiske felt genereret af signalets passage. Denne egenskab bidrager til at bevare bølgeformen for højfrekvente signaler, der transmitteres gennem kablet.

De valgte Telegärtner-stik til afslutning af Diamond udgør en teknisk løsning udviklet specifikt til kritiske applikationer. Disse stik anvender en patenteret geometri, som kompenserer for den uundgåelige forskydning, der opstår, når de fire tvistede par lægges i en lige linje i RJ45-konfigurationen. Huset i trykstøbt zink med hærdet finish sikrer 360 graders afskærmning og en mekanisk beskyttelse, der overgår standardstik.

Støjdissipationsteknologier og DBS-system

Diamond RJ/E’s støjdissipationssystem bruger tre skiftevis lag af ledende materialer og syntetiske kulstofladede materialer. Denne multilagsstruktur fungerer som en radiofrekvensfælde: metallagene reflekterer en del af det elektromagnetiske stråling, mens kulstoflagene absorberer den resterende energi. Systemet forhindrer, at RF-interferens opfanget af afskærmningen modulerer referencejord i de tilsluttede enheder.

Dielectric-Bias System (DBS) er AudioQuests mest karakteristiske innovation. Patenteret under USPTO #7,126,055 og #7,872,195 B1 opretholder dette system et elektrostatisk felt på 72 volt gennem kabelisoleringen. En leder løber gennem midten af den isolerende kappe, forbundet til den negative pol på en ekstern batteripakke. Afskærmningen er forbundet til den positive pol, hvilket skaber et felt, der polariserer og organiserer dielektrikkets molekyler.

Denne permanente polarisering ændrer isolatorens adfærd over for hurtige variationer i det digitale signal. Uden DBS vil hver signaltransition forårsage en molekylær omorganisering i isoleringen, et fænomen som genererer ikke-lineære forsinkelser, der varierer med frekvensen. Det elektrostatisk felt holder molekylerne i en stabil organiseret tilstand og reducerer de multiple tidsforsinkelser, som især påvirker lydsignaler, der strækker sig over mange oktaver.

DBS Level-X-modulet integrerer også et RF-filter, der oprindeligt blev udviklet til AudioQuests Niagara-strømconditionere. Dette filtreringsnetværk forhindrer radiofrekvensinterferens i at blive induceret i signallederne fra elementerne i DBS-feltet. Systemets batterier, som kan testes via en trykknap og en indikator-LED, holder deres ladning i flere år ifølge brugernes målinger.

Retningsbestemthed og signaloptimering

AudioQuest anvender et koncept om kontrolleret retningsbestemthed på Diamond RJ/E, markeret med pile på kablets kappe. Denne retningsbestemthed udspringer af den asymmetriske lederstruktur, der skabes under træk- og støbeprocessen af metallet. Selvom Ethernet-protokollen er tovejskommunikerende, fastlægger AudioQuest den optimale orientering for hver batch af ledere gennem komparative lyttetests for at minimere forvrængning.

Den anbefalede orientering følger den primære datastrøm: fra NAS til router, fra router til netværksafspiller, fra server til DAC. Denne tilgang, selvom den er omdiskuteret inden for digitale transmissioner, passer ind i AudioQuests filosofi om at betragte hvert element i transmissionskæden som potentielt kritisk for den endelige kvalitet.

Kablets CAT 7-overensstemmelse garanterer en båndbredde på 600 MHz og en hastighed på 10 Gbps over 100 meter. Disse specifikationer overgår langt de nuværende behov for højopløst streaming, men denne tekniske margin sikrer fejlfri transmission, selv i elektromagnetisk udfordrede miljøer. Kablet bevarer sine ydelser med lydfiler op til 24 bit/192 kHz og derover.

Anvendelser og integration i digitale lydsystemer

Diamond RJ/E hører hjemme i opsætninger, hvor højopløst streaming er den primære kilde. Kritiske forbindelser omfatter NAS–router til lokale musiksamlinger, router–streamer for at optimere datastrømmen og især streamer–DAC-forbindelsen i systemer, der anvender proprietære protokoller til at transmittere lydsignalet via Ethernet.

Brugere rapporterer mærkbare forbedringer på flere områder: bredere lydbillede, bedre instrumentseparation, reduceret opfattet digital baggrundsstøj. Disse observationer, som er subjektive og debatteres i det tekniske miljø, stemmer overens med AudioQuests designmål om at minimere enhver form for signalmodulation forårsaget af elektromagnetiske forstyrrelser.

Kablet passer til både hjemlige og professionelle installationer og understøtter DLNA, UPnP og proprietære systemer fra mærker som Linn (Exakt) eller Naim. CAT 7-certificeringen garanterer kompatibilitet med standard netværksudstyr, samtidig med at den tilbyder en ydelsesmæssig margin til fremtidige applikationer.

Tilgængelige længder spænder fra 0,75 meter til korte forbindelser mellem nabostillede enheder op til 20 meter til mere komplekse installationer. AudioQuest anbefaler at bruge den kortest nødvendige længde for at bevare signalintegriteten, selvom CAT 7-specifikationerne garanterer stabile præstationer op til 100 meter.

Ofte stillede spørgsmål

Hvad er forskellen mellem et standard CAT 7-kabel og Diamond RJ/E? Ud over at overholde CAT 7-specifikationerne integrerer Diamond specifikke teknologier: massive PSS-sølvledere, DBS-system, multilags støjdissipation, optimerede Telegärtner-stik. Disse elementer har til formål at reducere tidsforvrængninger og RF-interferens, som ifølge AudioQuest påvirker lydgengivelsens kvalitet selv i det digitale domæne.

Hvordan orienterer jeg kablet korrekt i forhold til dets retningsbestemthed? Pilene på kappen angiver den optimale retning for datatransmission, fra kilde til destination. For en kæde NAS–router–streamer–DAC orienterer du pilene fra NAS til router, derefter fra router til streamer og til sidst fra streamer til DAC. Denne orientering følger hovedstrømmen af musikdata i systemet.

Fungerer Diamond RJ/E med ethvert netværksudstyr? Kablet overholder fuldt ud CAT 7-standarderne og fungerer med alt standard Ethernet-udstyr. De bedste resultater opnås i lydsystemer, hvor transmissionens kvalitet direkte påvirker lydgengivelsen, især med netværksstreamere og DAC’er af høj kvalitet.

Er kablet egnet til lange afstande i en hjemmeinstallation? CAT 7-specifikationerne garanterer 10 Gbps op til 100 meter. AudioQuest tilbyder Diamond i længder op til 20 meter til hjemmeinstallationer. For længere afstande kan brugen af mellemliggende switches af høj kvalitet opretholde signalintegriteten.

Hvordan sammenlignes Diamond med kabler fra andre specialiserede producenter? Diamond positionerer sig i premiumsegmentet for Ethernet-lydkabler sammen med produkter fra mærker som Nordost eller Synergistic Research. Dets tekniske særpræg – PSS-sølvledere, patenteret DBS-system, Telegärtner-stik – gør det til et unikt tilbud, især for brugere, der allerede er fortrolige med AudioQuests filosofi.

Tekniske specifikationer

Ledere og materialer

• Massive Perfect-Surface Silver (PSS) sølvledere, 100 % solide
  • Eliminerer interaktion mellem tråde, en væsentlig kilde til dynamisk forvrængning
  • AudioQuests metal af højeste kvalitet
  • Minimerer korngrænseforvrængning
  • Optimerer lineær dissipation af RF-støj
• Isolation i højdensitets polyethylen
  • Lav energiabsorption
  • Klarere og mere naturligt signal

Støjhåndtering

• 3-lags kulstof-/metal-støjdissipation
  • Skiftevis lag, som absorberer og reflekterer størstedelen af RF-energien
  • Beskytter, før energien når stel/jord
• Retningsstyring af ledere
  • Effektiv dirigering af RF-støj

Netværksydelse

• Kategori: CAT 7
• 10-gigabit Ethernet
• Rækkevidde: op til 100 m
• Garanteret netværksydelse i topklasse

Anvendelser og kompatibilitet

• Højtydende netværk
• Streaming af lyd/video i høj opløsning
• High-end hi-fi-systemer
• High-end hjemmebiografsystemer
