Audioquest RJ/E Diamond 8 m

AudioQuest RJ/E Diamond er et Ethernet-kabel i kategori 7. Det benytter 100 % Perfect-Surface Silver (PSS) sølvledere, et dielektrisk polariseringssystem på 72 volt samt Telegärtner-stik. Det er designet til digital datatransmission og kan bruges i længder op til 100 meter. Konstruktionen har til formål at begrænse elektromagnetiske forstyrrelser og bevare signalstabiliteten.

Fysisk konstruktion og materialevalg

Diamond RJ/E er opbygget omkring massive Perfect-Surface Silver (PSS) sølvledere, et materiale fremstillet via en proprietær produktionsproces udviklet af AudioQuest. Denne overfladebehandling skaber en særligt homogen krystalstruktur, som minimerer korngrænsers indflydelse, hvor signalforvrængninger normalt koncentreres. I modsætning til konventionelle flertrådede ledere eliminerer denne massive struktur fuldstændigt interaktioner mellem tråde, et fænomen identificeret af William E. Low allerede i 1980 som en hovedkilde til dynamisk degradering i kabler.

Lederdiameter og -geometri følger nøje CAT 7-specifikationerne og muliggør 10 Gigabit Ethernet-transmission. Hver tvistet parleder har individuel afskærmning, en konfiguration der reducerer krydstale mellem transmissionskanalerne. Selve tvistningen følger en beregnet stigning for at opretholde en stabil karakteristisk impedans på 100 ohm langs hele kablets længde.

Isoleringen i højdensitetspolyethylen (HDPE) omgiver hver leder. Dette materiale har en særligt lav dielektrisk konstant og en molekylær struktur, der begrænser absorptionen af energi fra det elektromagnetiske felt, som opstår ved signalpassagen. Denne egenskab bidrager til at bevare bølgeformen af højfrekvente signaler, der transmitteres gennem kablet.

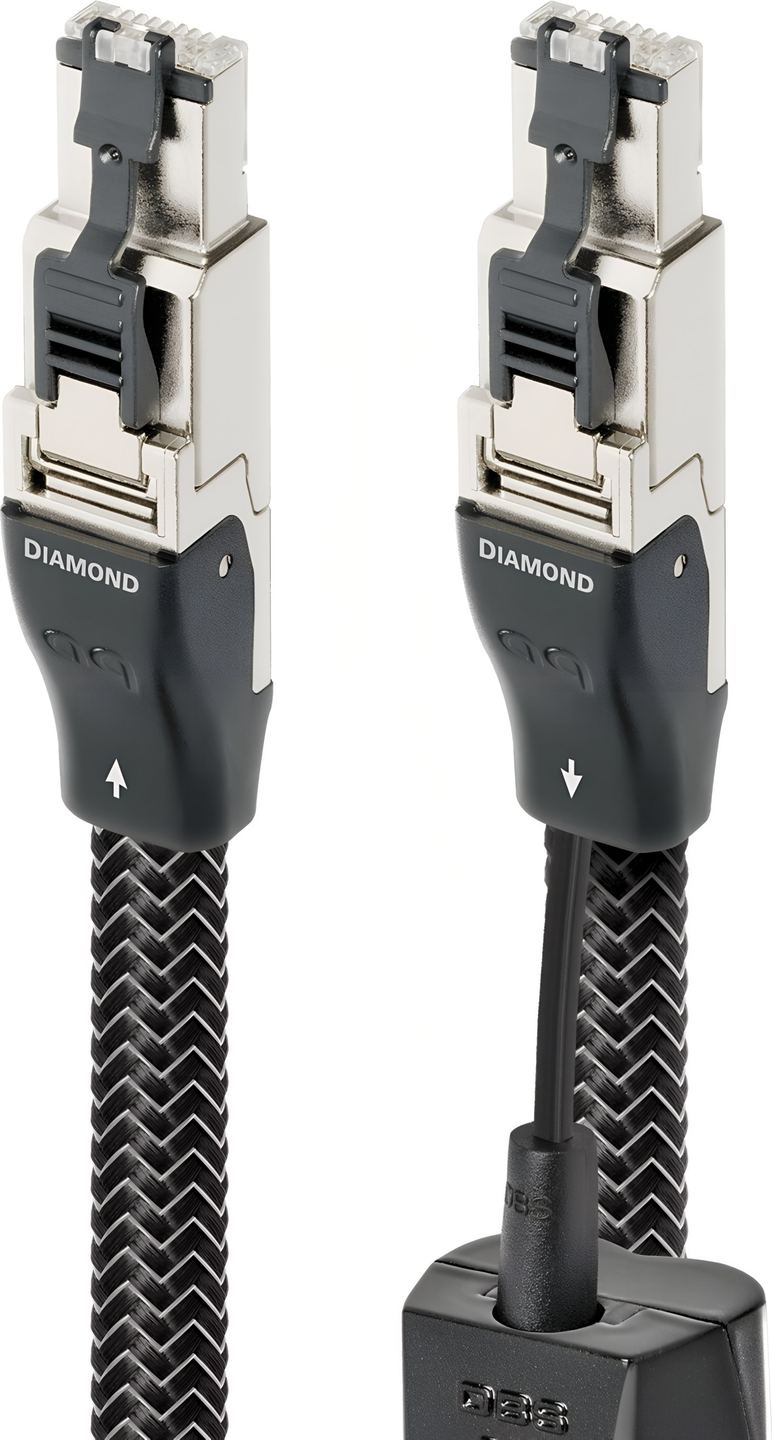

De valgte Telegärtner-stik til afslutning af Diamond repræsenterer en teknisk løsning, der er udviklet specifikt til kritiske applikationer. Disse stik anvender en patenteret geometri, som kompenserer for den uundgåelige fejljustering, der opstår, når de fire tvistede par lægges i en ret linje i RJ45-konfigurationen. Huset i trykstøbt zink med hærdet finish sikrer 360 graders afskærmning og en mekanisk beskyttelse, der er bedre end standardstik.

Støjdissipationsteknologier og DBS-system

Diamond RJ/E’s støjdissipationssystem anvender tre alternerende lag af ledende og kulstofbelastede syntetiske materialer. Denne flerlagede struktur fungerer som en fælde for radiofrekvenser: metallschictene reflekterer en del af det elektromagnetiske stråling, mens kulstoflagene absorberer den resterende energi. Systemet forhindrer, at RF-forstyrrelser opsamlet af afskærmningen modulerer jordplanen i de tilsluttede enheder.

Dielectric-Bias System (DBS) er AudioQuests mest markante innovation. Patenteret under USPTO nr. #7,126,055 og #7,872,195 B1, opretholder dette system et elektrostatisk felt på 72 volt gennem kablets isolering. En leder går gennem midten af isolationskappen og er forbundet til den negative pol på en ekstern batteripakning. Afskærmningen er forbundet til den positive pol, hvilket skaber et felt, der polariserer og organiserer dielektrikkets molekyler.

Denne permanente polarisering ændrer isolatorens adfærd over for de hurtige variationer i det digitale signal. Uden DBS vil hver signaltransition udløse en molekylær omorganisering i isolatoren, et fænomen der skaber ikke-lineære forsinkelser, som varierer med frekvens. Det elektro-statiske felt holder molekylerne i en stabil organiseret tilstand og reducerer disse multiple tidsforsinkelser, som særligt påvirker audio-signaler med mange oktaver.

DBS Level-X-modulet integrerer også et RF-filter, der oprindeligt blev udviklet til AudioQuests Niagara-strømconditionere. Dette filternetværk forhindrer radiofrekvente forstyrrelser i at blive induceret i signallederne fra elementerne i DBS-feltet. Systemets batterier, der kan testes via en trykknap og en indikator-LED, holder deres ladning i flere år ifølge brugermålinger.

Retningsbestemthed og signaloptimering

AudioQuest anvender en kontrolleret retningsbestemthed på Diamond RJ/E, markeret med pile på kablets yderskede. Retningsbestemthed udspringer af den asymmetriske lederstruktur, der skabes under trækning og støbning af metallet. Selvom Ethernet-protokollen er tovejskommunikation, fastlægger AudioQuest den optimale orientering for hver batch af ledere gennem sammenlignende lytning for at minimere forvrængninger.

Den anbefalede orientering følger hoveddatastrømmen: fra NAS til router, fra router til netværksafspiller, fra server til DAC. Denne tilgang, selvom den er omdiskuteret inden for digital transmission, ligger i tråd med AudioQuests filosofi om at betragte hvert element i transmissionskæden som potentielt kritisk for den endelige kvalitet.

Kablets CAT 7-overensstemmelse garanterer en båndbredde på 600 MHz og en hastighed på 10 Gbps over 100 meter. Disse specifikationer overgår langt de nuværende behov for højopløst streaming, men denne tekniske margin sikrer fejlfri transmission selv i elektromagnetisk udfordrede miljøer. Kablet opretholder sin ydeevne med lydfiler op til 24 bit/192 kHz og derover.

Anvendelser og integration i digitale lydsystemer

Diamond RJ/E finder sin plads i opsætninger, hvor højopløst streaming er den primære kilde. Kritiske forbindelser omfatter NAS-router til lokale musikbiblioteker, router-streamer for at optimere datagennemstrømningen og især forbindelsen mellem streamer og DAC i systemer, der anvender proprietære protokoller til at transmittere lydsignalet via Ethernet.

Brugere rapporterer mærkbare forbedringer på flere områder: udvidet lydbillede, bedre adskillelse af instrumenter, reduceret oplevet digital baggrundsstøj. Disse observationer, selvom de er subjektive og debatterede i det tekniske miljø, stemmer overens med AudioQuests designmål om at minimere enhver form for signalmodulation fra elektromagnetiske forstyrrelser.

Kablet tilpasser sig både hjemme- og professionelle installationer og understøtter DLNA, UPnP og proprietære systemer fra mærker som Linn (Exakt) eller Naim. CAT 7-certificeringen garanterer kompatibilitet med standard netværksudstyr, samtidig med at den tilbyder en ydelsesmargen til fremtidige applikationer.

Den tilgængelige længde varierer fra 0,75 meter til korte forbindelser mellem nærliggende enheder og op til 20 meter til mere komplekse installationer. AudioQuest anbefaler at bruge den minimumslængde, der er nødvendig for at bevare signalets integritet, selvom CAT 7-specifikationerne garanterer stabile ydelser op til 100 meter.

Ofte stillede spørgsmål

Hvad er forskellen mellem et standard CAT 7-kabel og Diamond RJ/E? Ud over at opfylde CAT 7-specifikationerne integrerer Diamond specifikke teknologier: massive PSS-sølvledere, DBS-system, multilags støjdissipation, optimerede Telegärtner-stik. Disse elementer har til formål at reducere tidsmæssige forvrængninger og RF-forstyrrelser, som ifølge AudioQuest påvirker lydgengivelsens kvalitet selv i det digitale domæne.

Hvordan orienterer jeg kablet korrekt i henhold til dets retningsbestemthed? Pilene på kappen angiver den optimale retning for dataflowet, fra kilden til destinationen. For en kæde NAS-router-streamer-DAC skal du orientere pilene fra NAS til router, derefter fra router til streamer og til sidst fra streamer til DAC. Denne orientering følger hovedstrømmen af musikdata i systemet.

Fungerer Diamond RJ/E med alt netværksudstyr? Kablet overholder fuldt ud CAT 7-standarderne og fungerer med alt standard Ethernet-udstyr. Den bedste ydeevne opnås i lydsystemer, hvor transmissionens kvalitet direkte påvirker den lydlige gengivelse, især med netværksstreamere og DAC’er af høj kvalitet.

Er kablet egnet til lange afstande i en hjemmeinstallation? CAT 7-specifikationerne garanterer 10 Gbps op til 100 meter. AudioQuest tilbyder Diamond i længder op til 20 meter til hjemmeinstallationer. For længere afstande gør brugen af mellemliggende switches af høj kvalitet det muligt at opretholde signalintegriteten.

Hvordan sammenlignes Diamond med kabler fra andre specialiserede producenter? Diamond er placeret i det premium segment af Ethernet-lydkabler sammen med produkter fra mærker som Nordost eller Synergistic Research. Dets tekniske særpræg – PSS-sølvledere, det patenterede DBS-system, Telegärtner-stik – gør det til et unikt forslag, især for brugere, der allerede er fortrolige med AudioQuests filosofi.

Tekniske specifikationer

Ledere og materialer

• Massive Perfect-Surface Silver (PSS) sølvledere, 100 % massive
  • Eliminerer interaktion mellem tråde, en væsentlig kilde til dynamisk forvrængning
  • AudioQuests metal af højeste kvalitet
  • Minimerer forvrængning i korngrænser
  • Optimerer lineær afledning af RF-støj
• Isolering i højdensitets polyethylen
  • Lav energiabsorption
  • Klarere og mere naturligt signal

Støjhåndtering

• 3-lags kulstof-/metal-støjdæmpning
  • Skiftevis lag, der absorberer og reflekterer hovedparten af RF-energien
  • Beskyttelse, før energien når stel
• Retningskontrol af ledere
  • Effektiv styring af RF-støj

Netværksydelse

• Kategori: CAT 7
• 10-gigabit Ethernet
• Rækkevidde: op til 100 m
• Garanteret netværksydelse i topklasse

Anvendelser og kompatibilitet

• Højtydende netværk
• Streaming af lyd/video i høj opløsning
• High-end hi-fi-systemer
• High-end hjemmebiografsystemer
