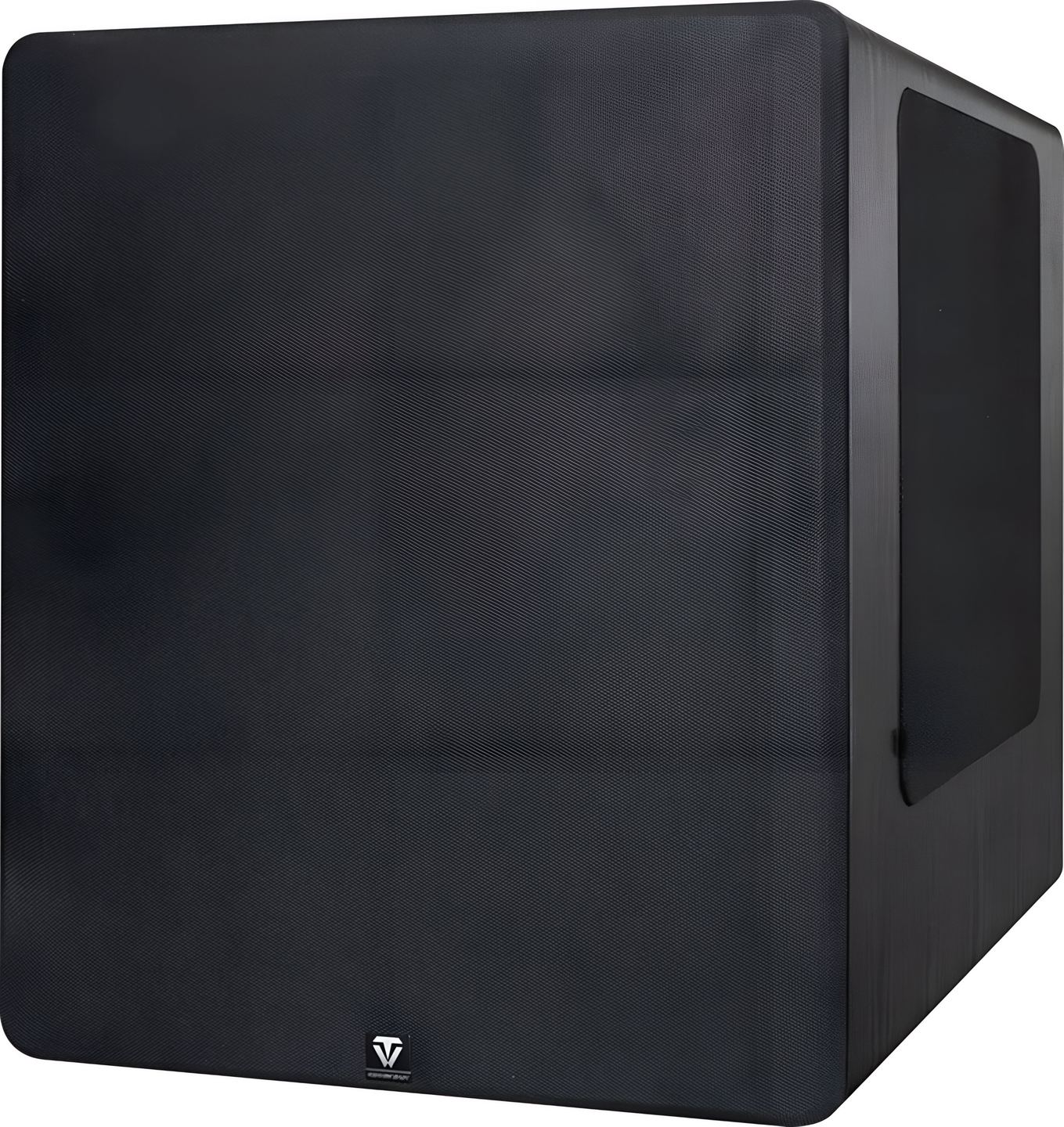

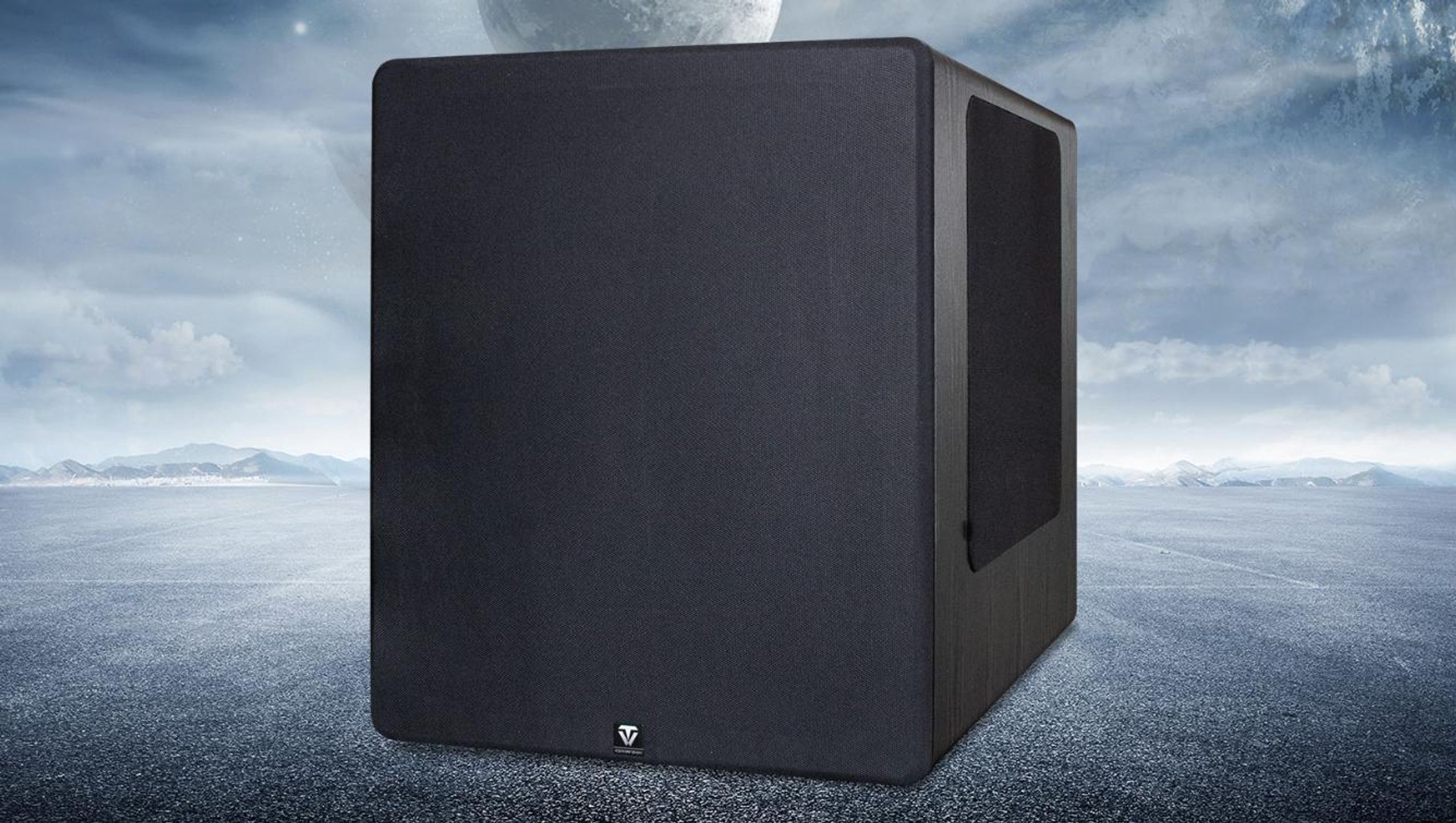

Tonewinner SW-D8000

To 38 cm transducere monteret modsat hinanden, en klasse D-forstærker på 1500 W RMS, et specificeret frekvensdyk ned til 15 Hz: SW-D8000 er flagskibet i Tonewinners subwooferserie. Denne kinesiske producent, aktiv siden 1992 og længe forblevet i skyggen som underleverandør til andre vestlige mærker, tilbyder her en subwoofer, der fuldt ud accepterer sit imposante format (77 kg på vægten) i bytte for en usædvanlig stor effektreserve i denne kategori.

En kabinetmester i bas: konstruktion og design

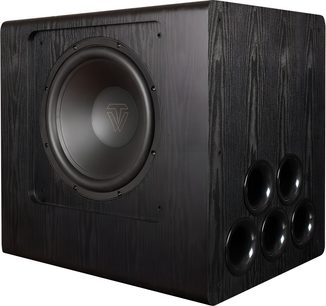

SW-D8000 anvender en lodret konfiguration, hvor de to 38 cm højttalerenheder er monteret ansigt til ansigt, adskilt af kabinettet. Denne modsat-monterede opsætning har til formål mekanisk at annullere de vibrationer, der genereres af membranernes bevægelse, og reducere parasitære overførsler til gulv og vægge. MDF-kabinettet, beklædt med en finér i egetræslook med afrundede hjørner, skjuler en indvendig struktur designet til at begrænse stående bølger.

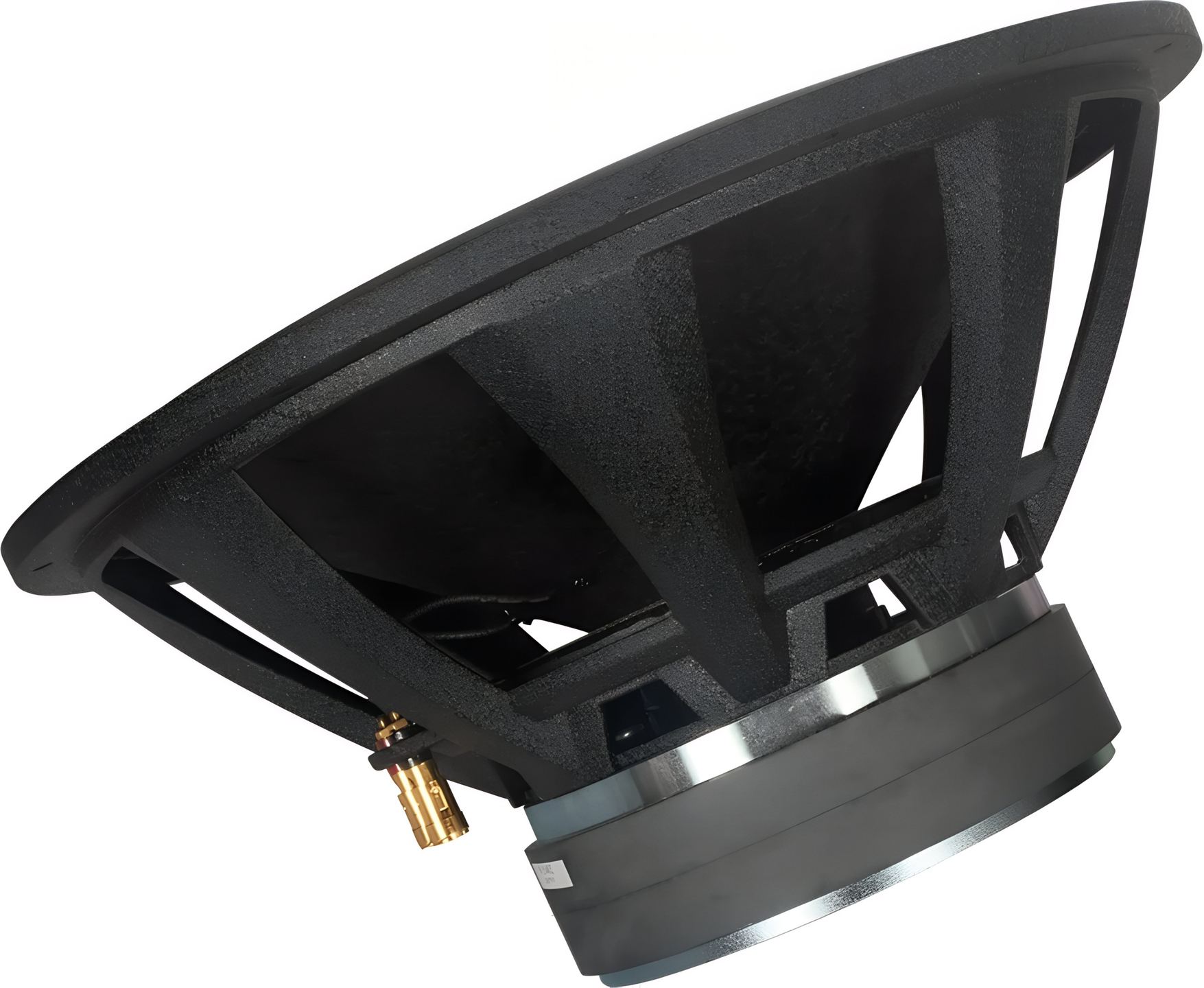

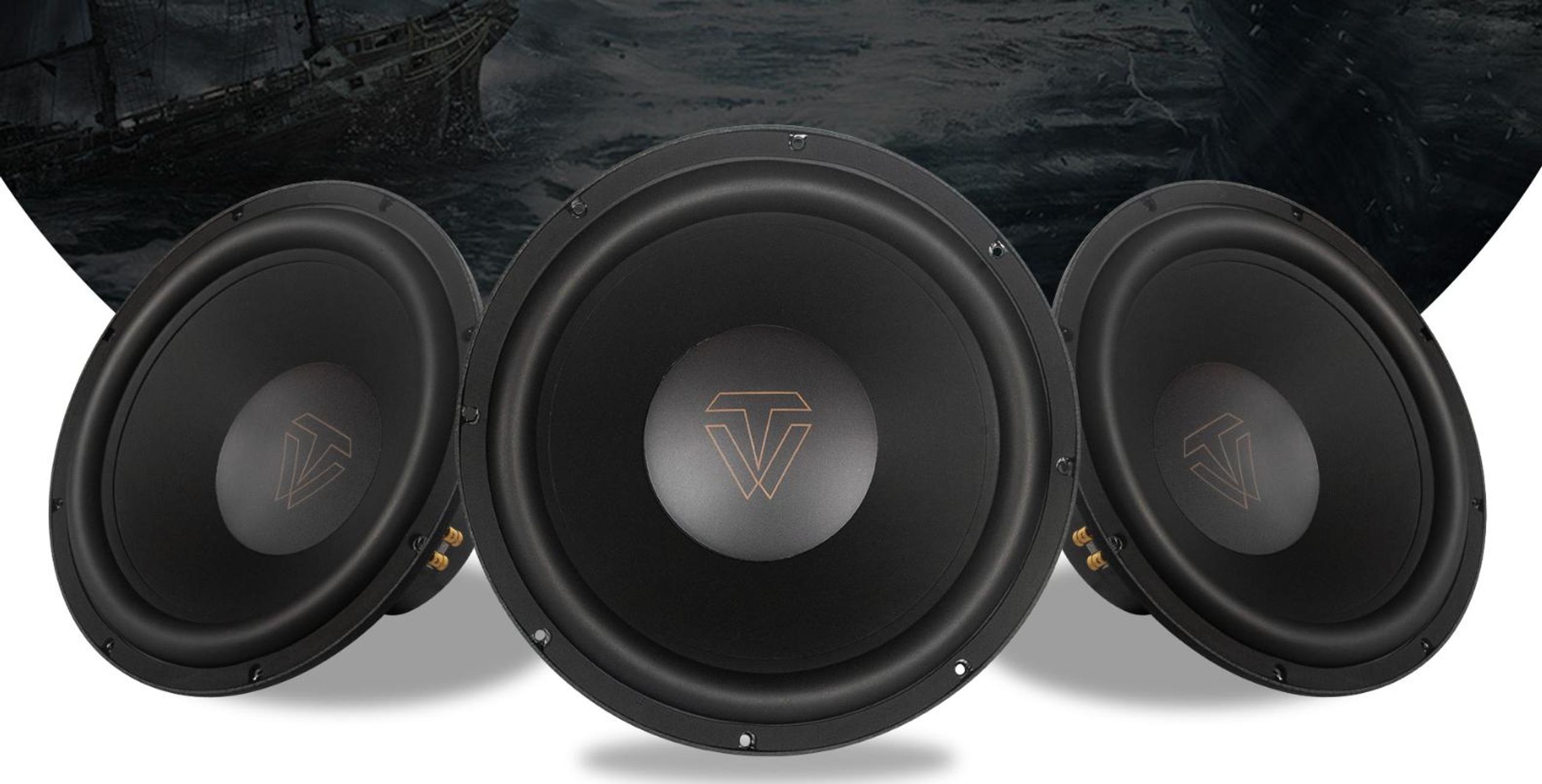

Selve transducerne bygger på en robust konstruktion: kegle i behandlet papirpulpmateriale, ophæng i høj-elastisk gummi, svingspole i OFC-kobber med 75 mm diameter og et dobbelt magnetsystem. Den høje lineære vandring (Xmax) gør det muligt for membranerne at flytte et betydeligt luftvolumen uden at gå for tidligt i kompression, et afgørende kriterium for at bevare lineariteten i det dybeste infrabasområde.

Fem porte, to akustiske personligheder

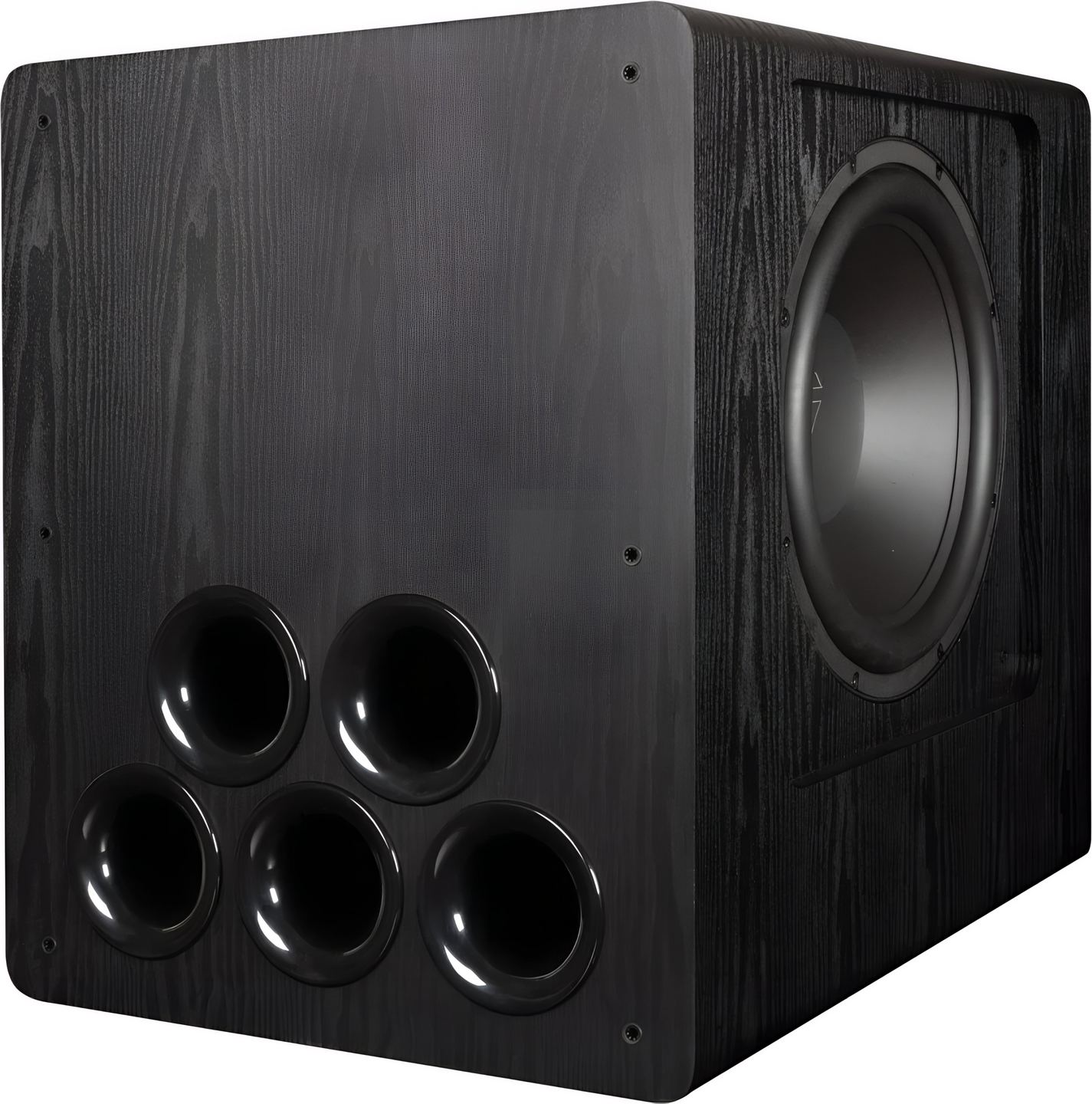

Subwooferens front prydes af fem basrefleksporte, en utraditionel konfiguration som har vakt en del reaktioner i entusiastkredse. Denne multiplikation af åbninger gør det muligt at fordele luftstrømmen og reducere turbulensstøj ved høje niveauer. Tonewinner leverer skumpropper til at lukke helt eller delvist for disse porte og skifte til lukket kabinetdrift.

Basrefleks-tilstand fremmer udvidet basrespons og overordnet effektivitet, mens lukket tilstand strammer den transiente respons op på bekostning af en let forhøjelse af den nedre delefrekvens. Mobilappen gør det muligt at vælge den profil, der svarer til den valgte akustiske ladningstype, så man undgår mismatch mellem DSP-indstillinger og den fysiske konfiguration.

Forstærkning og effektreserve

Forstærkertrinnet benytter et klasse D-modul, der leverer 1500 W RMS ved 3 Ω med en specificeret spidskapacitet på 8000 W. Disse tal bør sættes i kontekst: spidseffekten, målt på korte transienter, afspejler strømforsyningens evne til at håndtere kortvarige effektkrav snarere end kontinuerlig effekt. Den er dog stadig en indikator for, hvor stor dynamisk margen der er til rådighed til at gengive filmslag og stortrommeanslag uden forvrængning.

Kredsløbsbeskyttelsen omfatter enheder mod overophedning, overspænding, overbelastning og kortslutning. Disse sikkerhedssystemer afbryder eller reducerer automatisk signalet, før elektronikken beskadiges, hvilket er betryggende i lyset af den involverede effekt.

DSP-styring og mobilapp

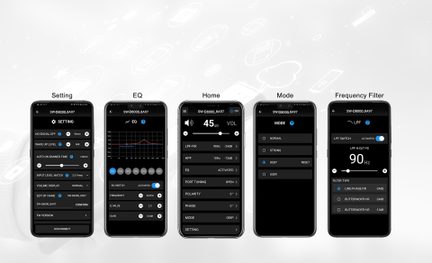

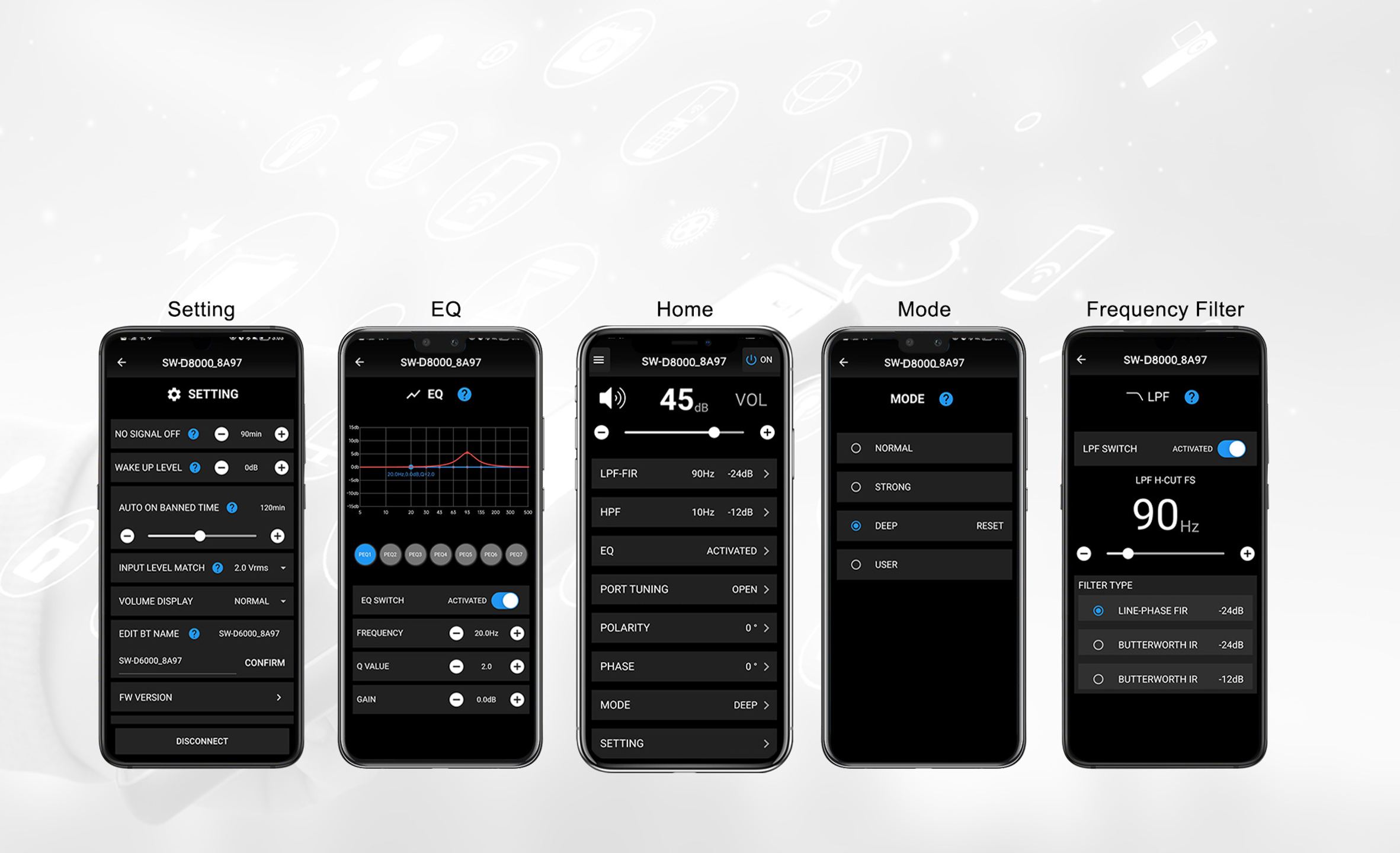

Den trykfølsomme LCD-skærm, placeret på bagpanelet og orienteret opad for at lette aflæsning uden at flytte subwooferen, giver adgang til de væsentlige indstillinger: volumen, delefrekvens, fase, lytteindstillinger. Men det er mobilappen (iOS og Android), der frigør det fulde potentiale i den indbyggede DSP.

Den 7-bånds parametriske equalizer gør det muligt at korrigere rummodes med en tilstrækkelig granularitet til seriøst arbejde. Hvert bånd tilbyder kontrol over centerfrekvens, Q-faktor og gain. For dem, der råder over en målemikrofon og analyse-software, forvandler denne funktion SW-D8000 til et værktøj, der kan tilpasses forskellige akustiske miljøer.

De fire forudindstillede tilstande opfylder forskellige behov. Deep-tilstand sænker delefrekvenserne for at prioritere infrabassen på bekostning af anslag. Loud-tilstand gør det modsatte. Normal-tilstand tilbyder et mellemliggende kompromis, mens User-tilstand giver adgang til manuelle indstillinger uden foruddefineret equalizering.

Tilslutninger og systemintegration

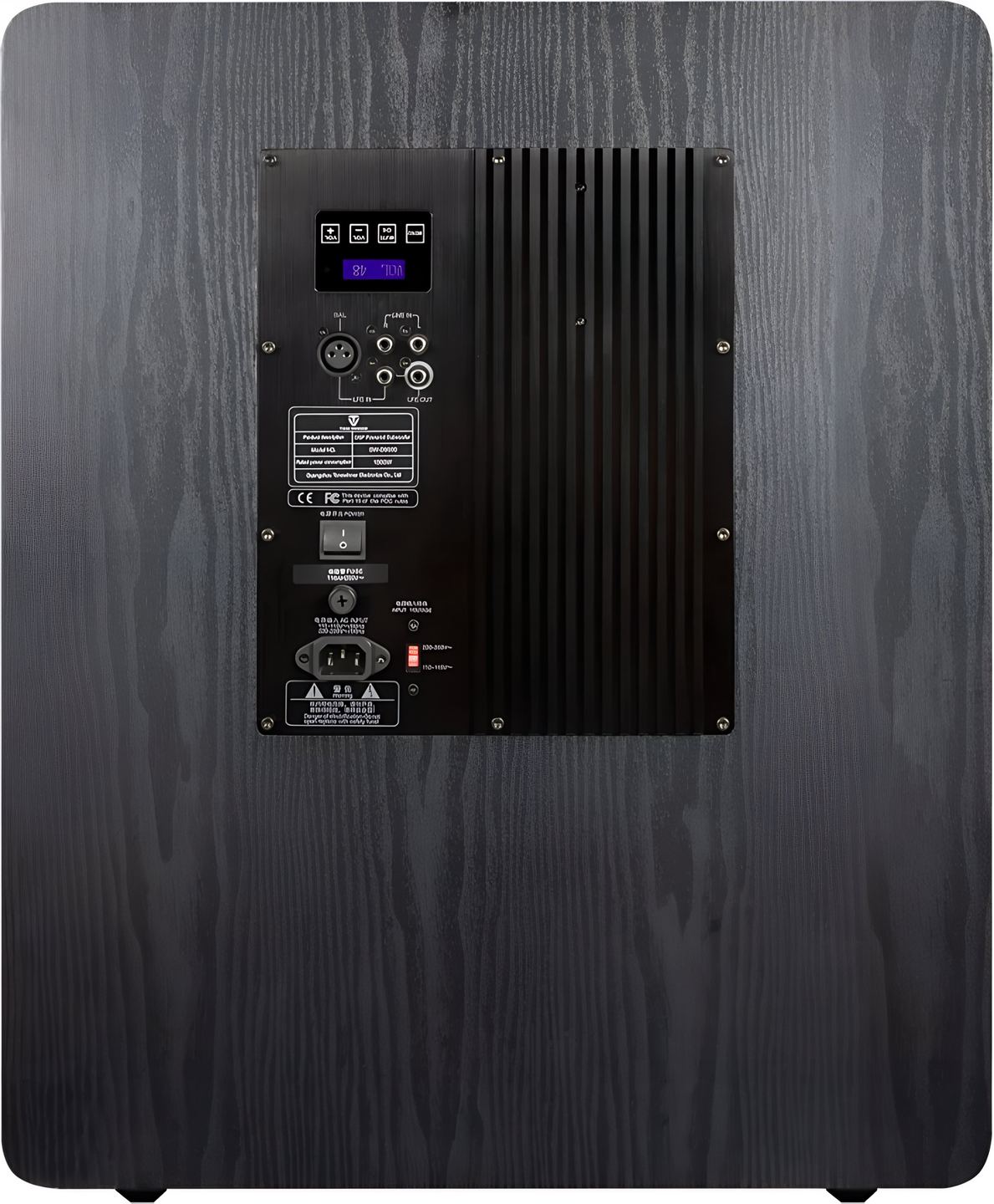

Bagpanelet tilbyder en balanceret XLR-indgang, to RCA-indgange (linjeniveau og LFE) og en RCA-udgang til at kæde en anden subwoofer. Tilstedeværelsen af XLR-indgangen gør det lettere at etablere lange forbindelser til high-end forforstærkere eller processorer og reducerer risikoen for brum eller interferens. Strømforsyningen accepterer spændinger på 110-115 V og 220-230 V, en praktisk detalje ved import.

Trigger-funktionen muliggør automatisk tænding synkroniseret med resten af anlægget, og strømbesparende standby-tilstand slukker forstærkeren efter en konfigurerbar inaktivitetsperiode.

Placering i Tonewinner-serien

SW-D8000 placerer sig mellem SW-D6000 (en enkelt 15-tommer, 800 W RMS) og SW-D8000 Pro, som anvender en konfiguration, hvor de to transducere er monteret side om side i stedet for modsat hinanden i et bredere kabinet. D9000, udstyret med en enkelt 18-tommer transducer, fuldender udvalget i den øvre ende. Valget mellem disse modeller afhænger lige så meget af budget som af acceptabel pladsoptagelse og den ønskede lydkarakter.

Tekniske specifikationer

Højttalere

• 2 højttalere på 38 cm (15 tommer) med lang slaglængde
  • Ramme i aluminium
  • Spole i OFC-kobber på 75 mm
• Frekvensrespons: 15 – 220 Hz
  • Går ned i infrabasområdet helt ned til 15 Hz

Forstærkning

• Type: aktiv (forstærket)
• RMS-effekt: 1500 W ved 3 Ω
• Spidseffekt: 8000 W ved 3 Ω
• Digital forstærkning

Akustisk belastning

• Type: basrefleks med 5 porte
  • Mulighed for drift i lukket kabinet (forseglet tilstand)
  • Skumpropper medfølger til lukning af portene

Signalbehandling (DSP)

• 7-bånds parametrisk equalizer
• Tilgængelige indstillinger: volumen, fase, lavpasfilter
• Fire lytteindstillinger
  • Dyb
  • Kraftig
  • Normal
  • Bruger

Tilslutninger

• Indgange
  • RCA linjeniveau
  • RCA LFE
  • XLR LFE
• Udgange
  • RCA LFE til seriekobling af flere subwoofere

Styring og tilslutning

• Integreret LCD-touchskærm
• Mobilapp kompatibel med iOS / Android

Beskyttelse

• Beskyttelse mod overophedning
• Beskyttelse mod overspænding
• Beskyttelse mod overbelastning
• Beskyttelse mod kortslutning

Strømforsyning

• Indgangsspænding: AC 110-115 V / 220-230 V

Dimensioner og vægt

• Dimensioner (B × H × D): 520 × 628 × 780 mm
• Vægt: 77 kg

Medfølgende tilbehør

• Skumpropper til porte
• Strømkabel
• Lyninstallationsvejledning
