Tonewinner AT-3000

Tonewinner AT-3000: 11-kanals hjemmebio-forstærker

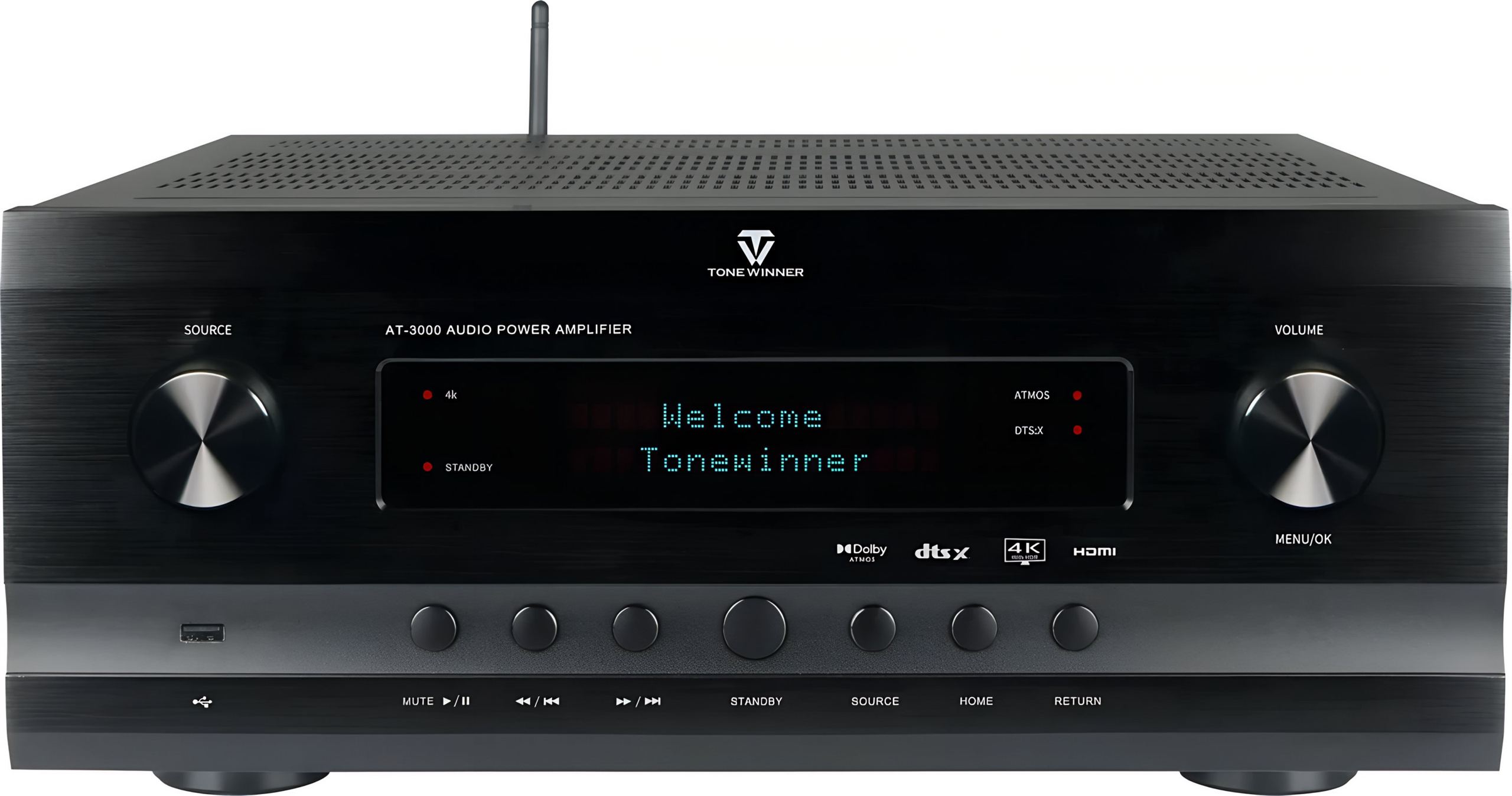

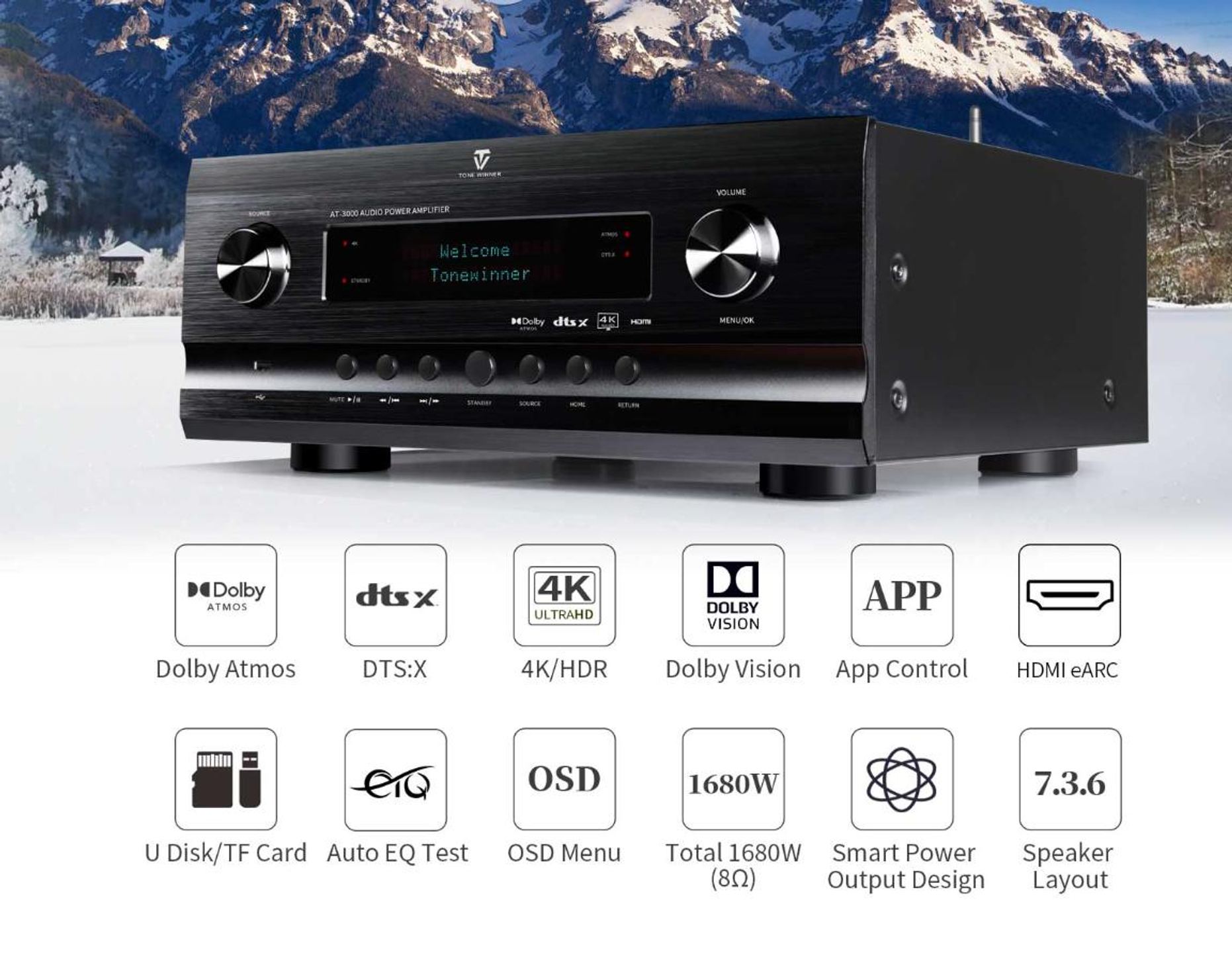

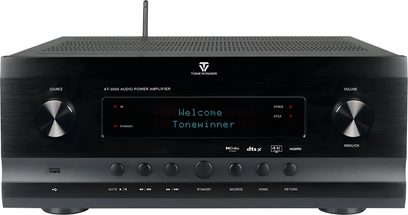

Med sine 22 kg og sin kraftige toroid-transformer skiller AT-3000 sig ud fra integrerede forstærkere i indgangs- og mellemklassen. Tonewinner, en kinesisk producent der har været til stede i over tredive år på det professionelle og private audiomarked, tilbyder her et apparat, der samler multikanals-forstærkning og audio/video-behandling i ét enkelt kabinet. Enheden understøtter formaterne Dolby Atmos, Dolby TrueHD, DTS:X og deres tidligere varianter samt 4K HDR-video.

En generøs forstærkersektion til de tre frontkanaler

Tonewinner har valgt en effektfordeling, der prioriterer venstre, center og højre kanal, som hver får 240 W RMS i 8 ohm. De otte andre kanaler (surround og højder) har 120 W hver. Denne fordeling giver en samlet effekt på 1680 W i 8 ohm. Valget er ikke tilfældigt: I en Atmos-konfiguration bærer de tre fronthøjttalere hovedparten af det dramatiske indhold og dialogerne, mens surround- og højdekanalerne arbejder mere som supplement.

Den anvendte toroid-transformer optager en betydelig del af det interne volumen. Tonewinner fremhæver dens stabile udgang og modstandsdygtighed mod interferens. Forstærkningen arbejder i klasse A/B, et sædvanligt kompromis for multikanalsapparater, hvor termisk effektivitet er lige så vigtig som lydkvaliteten.

Signelbehandling: anerkendte komponenter

Lydbehandlingen bygger på to Cirrus Logic CS42528-chips, der fungerer som DAC, ADC og S/PDIF-modtager. Disse 24-bit/192 kHz-konvertere har et dynamikområde på 114 dB og en THD+N-forvrængning på -100 dB ifølge specifikationerne fra komponentproducenten. Til dekodning af surroundformaterne bruger enheden en Analog Devices ADSP-21573 SHARC DSP med flydende kommatal. Denne processor håndterer dekodning af Dolby Atmos og DTS:X med omhyggelig kanalseparation.

Videosektionen baserer sig på en Panasonic MN864788-controller, kompatibel med 4K/60 Hz og farverum RGB 4:4:4 / YUV 4:4:4. AT-3000 understøtter HDR10, HDR10+, Dolby Vision, Dolby Vision IQ og HLG og dækker dermed stort set alle aktuelle udsendelsesformater.

Konfigurationer op til 9.3.4 eller 7.3.6

AT-3000 tilbyder 14 uafhængige dekoderkanaler og tre subwoofer-udgange, hvilket muliggør 9.3.4- eller 7.3.6-konfigurationer. Hver subwoofer har sin egen volumenstyring. Denne mulighed for at styre tre subwoofere separat vil interessere dem, der arbejder med rummets lavfrekvente respons, da hver subwoofer kan placeres og indstilles til at udjævne rummets resonanser.

De elleve forstærkede kanaler dækker 7.1.4- eller 5.1.6-konfigurationer uden ekstern effektforstærker. For at gå videre tilbyder enheden 14 forforstærkerudgange (RCA), som gør det muligt at koble den til et eller flere effekttrin. De tre subwoofer-udgange er på XLR, et usædvanligt valg i denne kategori, som gør det lettere at tilslutte professionelle eller semiprofessionelle subwoofere.

Easy Test EQ-kalibreringssystemet

EasyTest EQ (ETQ)-systemet er udviklet internt af Tonewinners ingeniører. Målemikrofonen ETM-2, der sælges separat, opfanger lydinformationerne fra hver højttaler og anvender automatisk kanal-for-kanal-udligning i forhold til lyttepositionen.

Grænsefladen tilbyder to tilstande: “Automatic Acoustic Test” og “Professional Acoustic Test”. Den første følger en klassisk guidet procedure. Den anden giver mulighed for at arbejde kanal for kanal med multibåndsjusteringer og grafisk visning af kurverne før og efter korrektion. Fem EQ-tilstande er tilgængelige: Cinema, Music, Karaoke, Auto EQ og Direct (uden behandling).

Fraværet af tredjepartssystemer som Dirac eller Audyssey betyder, at man må have tillid til producentens egne algoritmer. Muligheden for manuelt at arbejde på hvert frekvensbånd kompenserer delvist for denne begrænsning for dem, der er villige til at bruge tiden på det.

Tilslutninger og ekstra funktioner

Fronten har en mikrofonindgang med volumenpotentiometer, tænkt til karaokebrug. En indbygget DSP-procesor håndterer rumklang, ekko og feedback-undertrykkelse på ni niveauer. Denne dobbeltretning (biograf og karaoke) afspejler vanerne på det asiatiske marked, hvor Tonewinner realiserer hovedparten af sit salg.

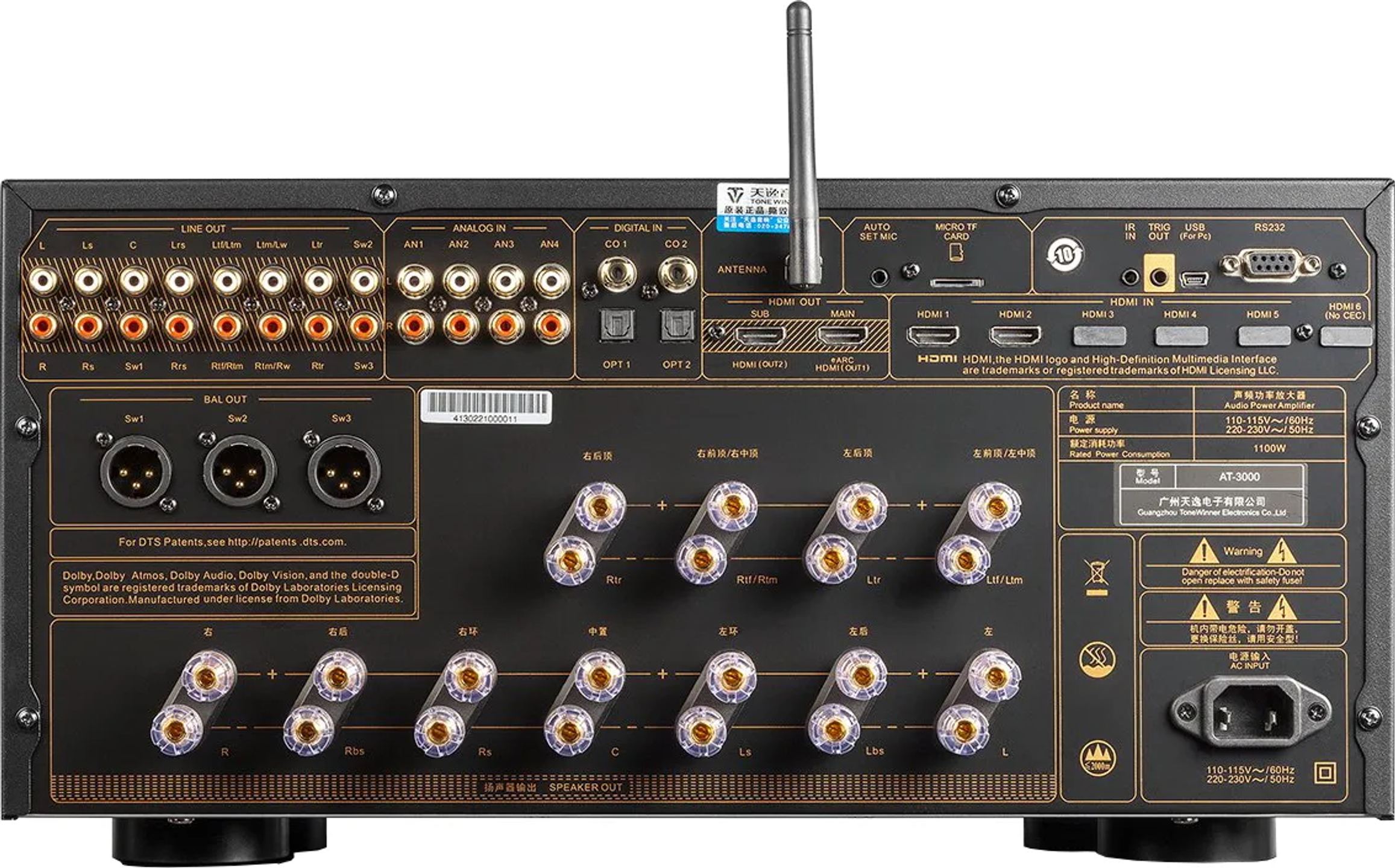

Bagpå dækker de seks HDMI 2.0-indgange (HDCP 2.2) og de to HDMI-udgange med eARC behovene i en komplet installation. Højttalerterminalerne med skrueklemmer rummer elleve par kabler. Enheden tilbyder også fire analoge RCA-indgange, to optiske, to koaksiale, en USB-A-port og en micro SD-kortlæser til afspilning af lokale lydfiler (FLAC, APE, WAV, MP3).

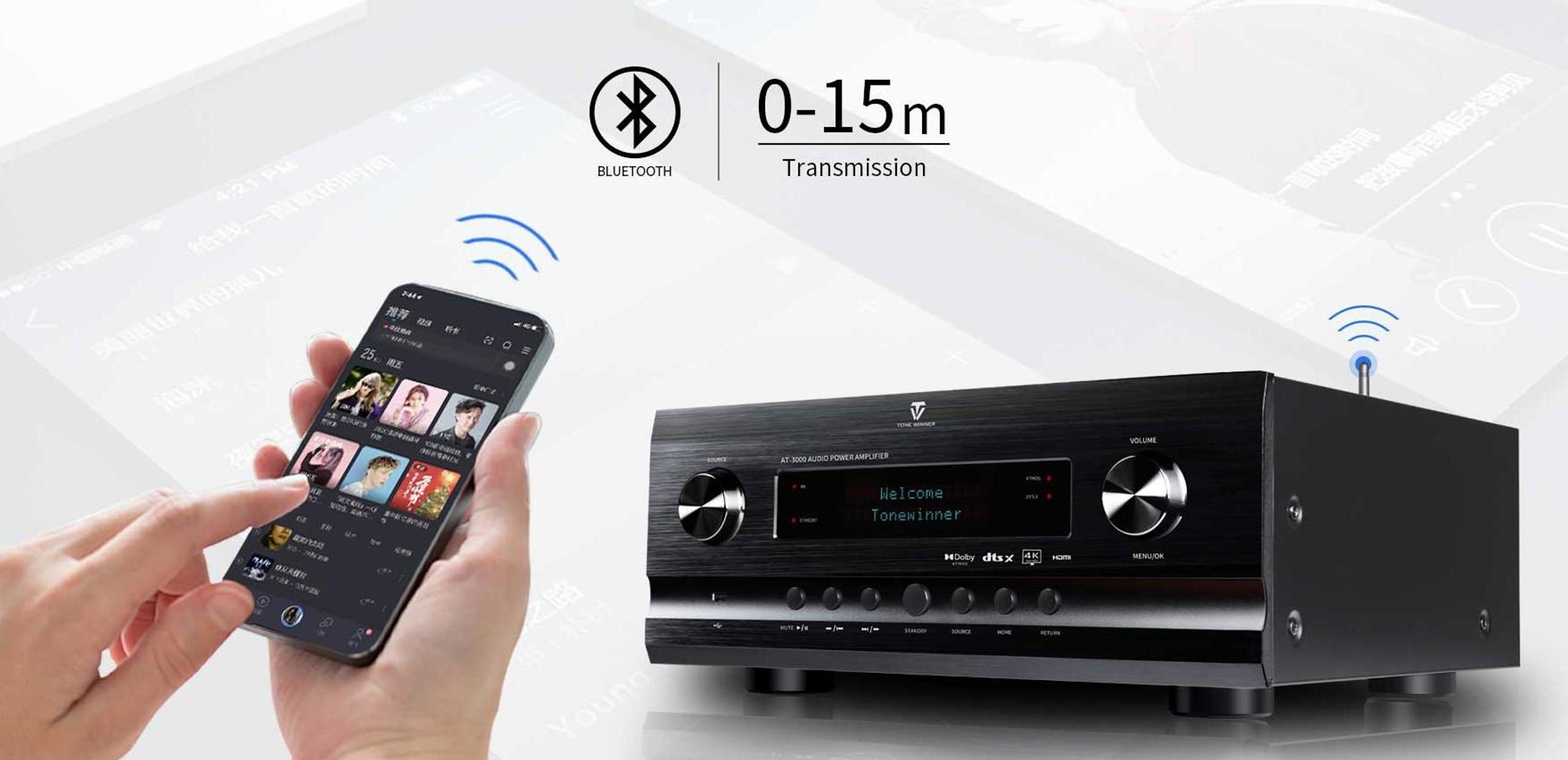

Bluetooth-forbindelsen muliggør streaming fra en smartphone, og en mobilapp (iOS/Android) giver fjernbetjening. Tjenesterne Spotify, Apple Music og Pandora er kompatible via appen. RS232-porten og trigger-udgangen muliggør integration i et smart home-system.

HDMI 2.0: en begrænsning man skal kende

AT-3000 er udstyret med HDMI 2.0-indgange og -udgange, ikke 2.1. Til film og serier i 4K/60 Hz med HDR er denne version mere end tilstrækkelig. Til gengæld må gamere med konsoller af nyeste generation (PS5, Xbox Series X), som ønsker 4K/120 Hz eller VRR-funktioner, forbinde deres konsol direkte til tv’et og bruge eARC-lydreturkanalen. Det er ikke en designfejl, men et bevidst valg i segmenteringen: HDMI 2.1-udstyr er fortsat væsentligt dyrere.

Brug som forforstærker

De 14 forforstærkerudgange gør det muligt at bruge AT-3000 som ren processor ved at overlade forstærkningen til eksterne effekttrin. Denne konfiguration vil interessere dem, der allerede ejer effektforstærkere, eller som ønsker gradvist at udvikle sig mod et system med større effektreserve. Det opgivne signal/støj-forhold (≥ 95 dB) ligger under high-end-processorerne, men er tilstrækkeligt til de fleste hjemmeinstallationer.

Tekniske specifikationer

Lydsektion

• 11-kanals forstærkning, forforstærkning op til 14 kanaler
• Udgangseffekt
  • LCR-frontkanaler: 240 W RMS ved 8 Ω
  • Surround- og Atmos-kanaler: 120 W RMS ved 8 Ω
• Signal/støj-forhold: ≥ 95 dB
• Total harmonisk forvrængning (THD): < 0,02 %
• Forstærkning: > 38 dB
• Frekvensrespons: 10 Hz – 50 kHz
• Dekodning: Dolby Atmos, Dolby TrueHD, DTS:X, DTS Virtual:X
• Forforstærkerudgange: 14-kanals RCA
• Subwoofer-udgange: 3x XLR

Videosektion

• Opløsning: UHD 4K ved 60 Hz
• HDR-formater: HDR10, HDR10+, Dolby Vision, Dolby Vision IQ, HLG
• Fuld 3D-kompatibilitet

Tilslutninger

• HDMI-indgange: 6x HDMI 2.0
• HDMI-udgange: 2x HDMI 2.0 med eARC
• Analoge indgange: 4x RCA
• Optiske digitale indgange: 2x Toslink
• Koaksiale digitale indgange: 2x koaksial
• USB-A-port: 1x
• Mikro SD / TF-kortlæser: 1x
• RS232-port: 1x
• Infrarød indgang: 1x
• Trigger-udgang: 1x 5 V
• Skrueterminaler til højttalere til 11 kanaler

Funktioner

• Automatisk Easy Test EQ (ETQ)-kalibrering med målemikrofon (ikke inkluderet)
• Brugertilpasset parametrisk equalizer for hver kanal og hver indgang
• Håndtering af 3 uafhængige subwoofere
• Uafhængig multikanalsdekodning op til 14 kanaler
• Fjernbetjening via iOS- og Android-mobilapp
• Musikstreaming via Bluetooth
• Kompatible streamingtjenester: Spotify, Apple Music, Pandora
• Understøttede lydformater: APE, FLAC, WAV, MP3, WMA, DTS:X, Dolby TrueHD
• Understøttede videoformater: UHD 4K, 3D, HDR10, HDR10+, Dolby Vision, HLG

Medfølgende tilbehør

• Fjernbetjening
• Strømkabel
• Quick start-guide

Generelle oplysninger

• Mål (B x H x D): 431 x 218 x 439 mm
• Vægt: 22,1 kg
• Strømforsyning: 110 – 230 V AC, 50 / 60 Hz
