Ortofon LH-4000

Detaljeret præsentation af Ortofon LH-4000 headshell

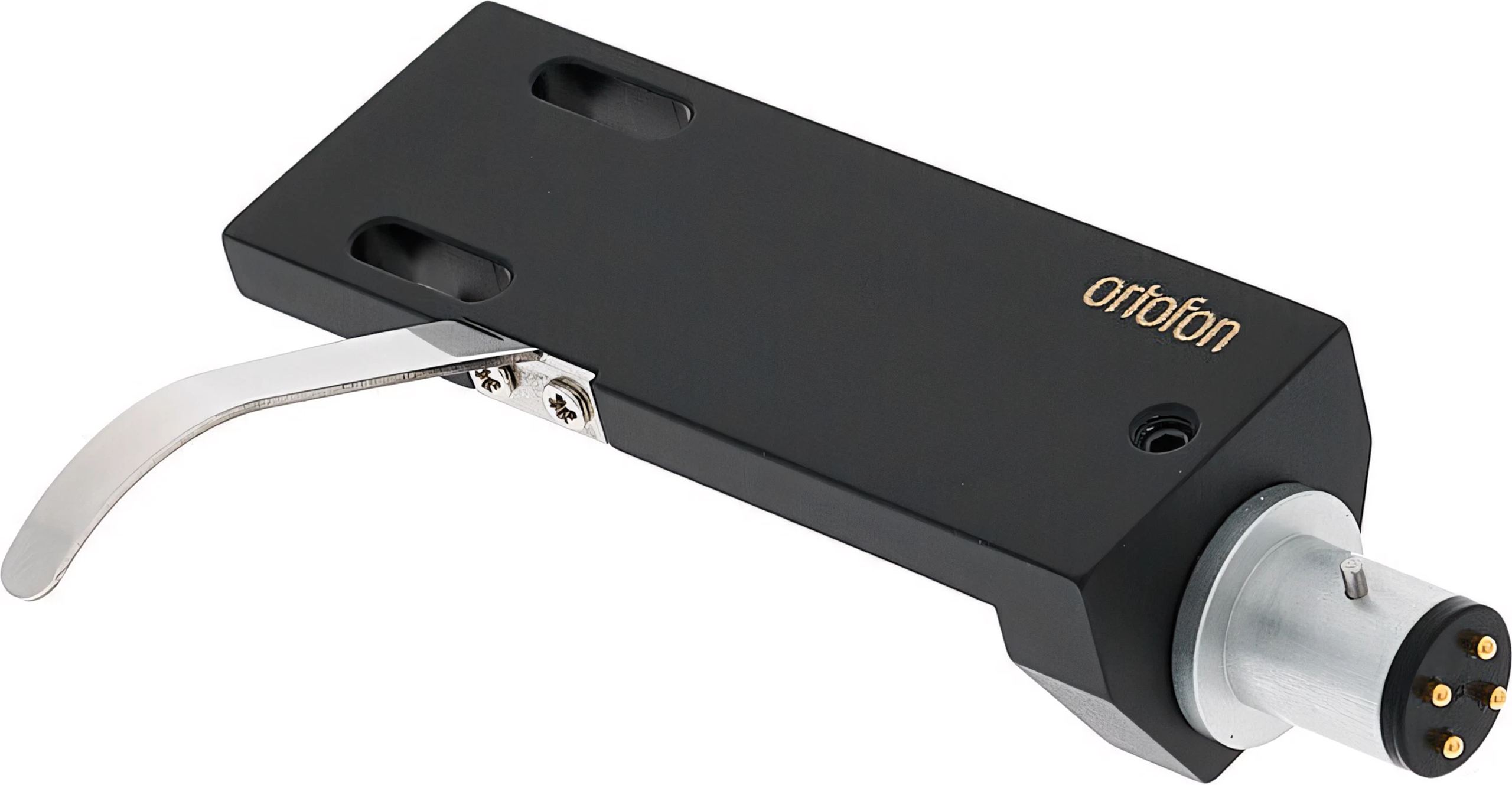

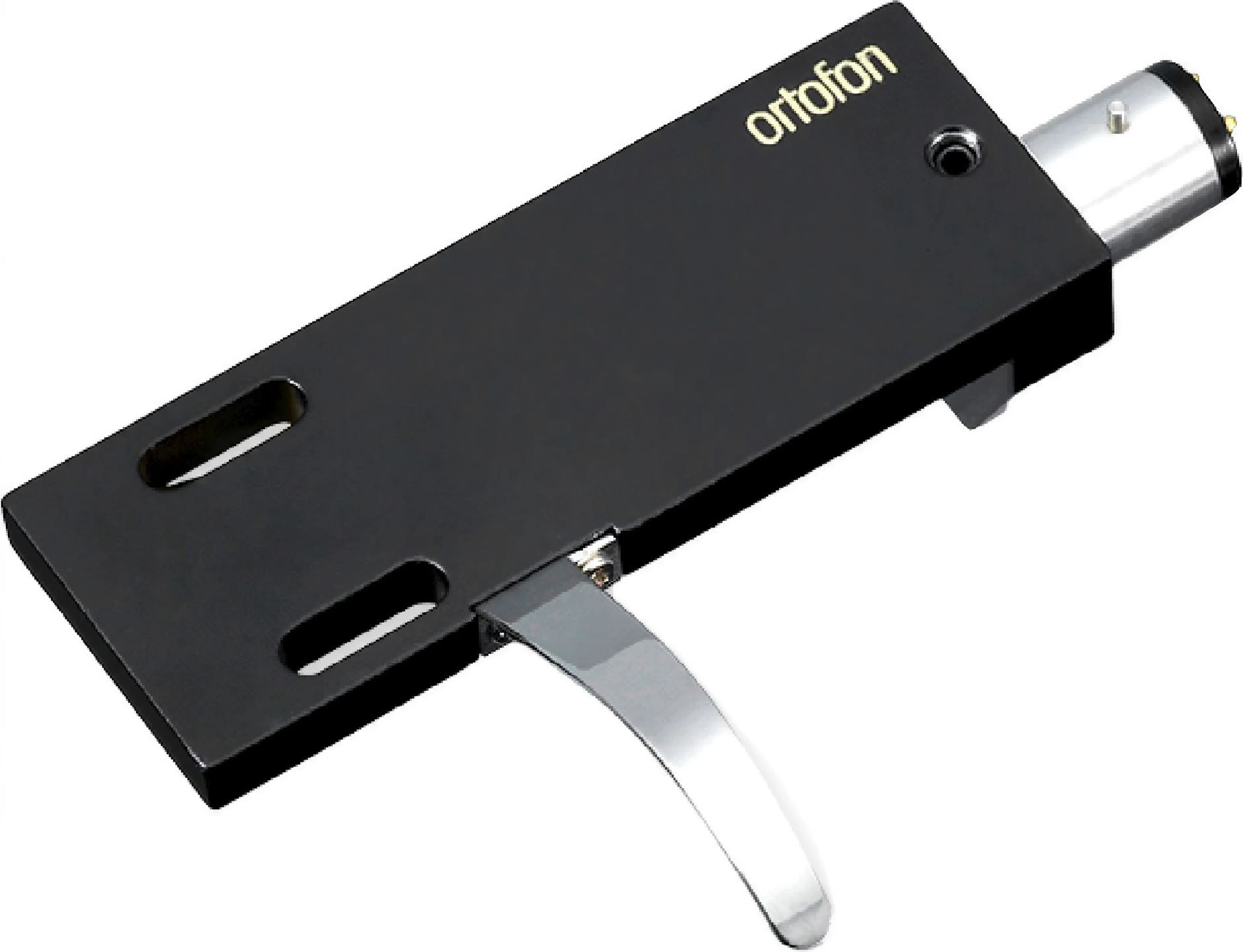

LH-4000 er en kvalitetsheadshell fremstillet af Ortofon, et anerkendt dansk mærke inden for hi-fi og specialiseret i phono-pickupper. Denne model er designet til hi-fi-applikationer og har et strømlinet og minimalistisk design. Den er kompatibel med en bred vifte af pickupper, herunder Ortofons MC Quintet-serie.

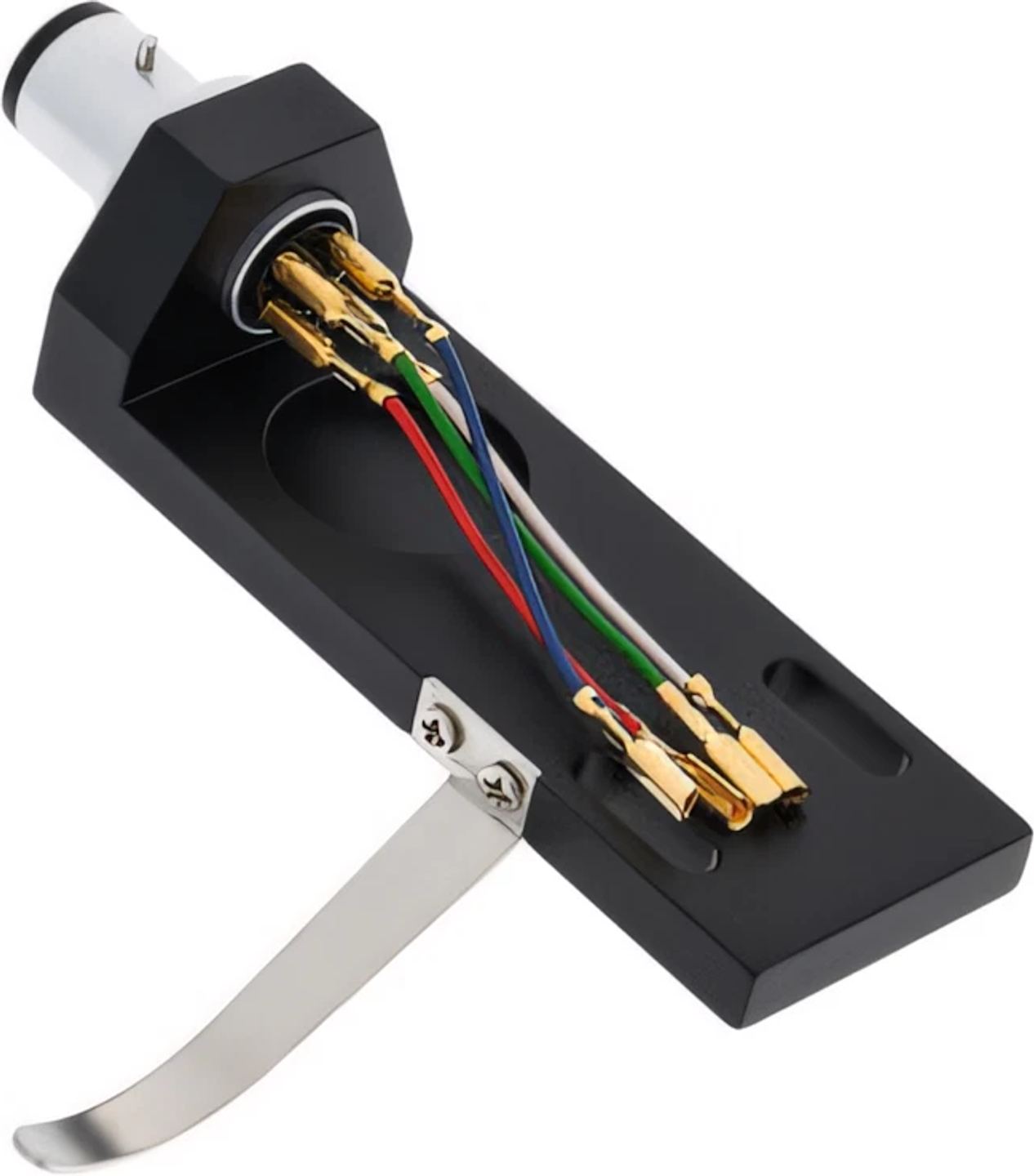

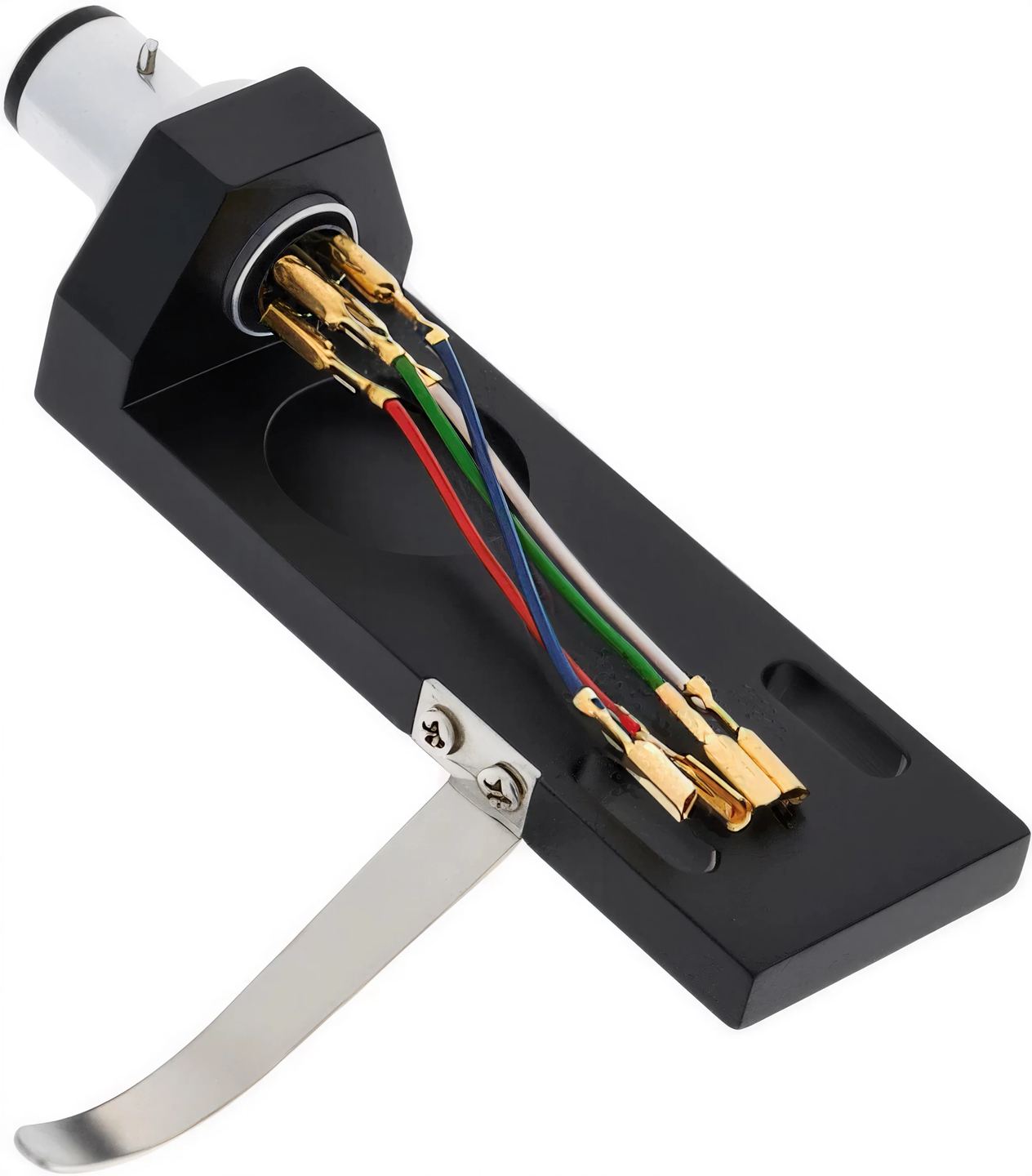

LH-4000 leveres med forbindelseskabler for nem tilslutning til pickuppen. Ortofon-pickupper bruger farvekoder til stifterne: rød og grøn til højre kanal (henholdsvis hot og ground), hvid og blå til venstre kanal. Den grønne stift forbinder pickuppens hus eller motorsystem til jorden, når den er tilsluttet inde i pickuppen.

Ortofon anbefaler at tilslutte forbindelseskablerne til pickuppen og headshellen, før pickuppen monteres på headshellen, og at respektere den korrekte orientering af kablerne. Diameteren på Ortofon-pickupstifter er 1,2 mm, mens diameteren på Ortofon-headshellstifter er 1,0 mm.

Dimensioner og kompatibilitet

At kende de grundlæggende dimensioner af headshellen gør det lettere at montere og justere pickuppen og tonearmen korrekt. Her er de vigtigste dimensioner af LH-4000:

• Headshellens længde: 51,9 mm
• Headshellens bredde: 19,1 mm
• Maksimal monteringsafstand: 45,6 mm
• Minimal monteringsafstand: 39,5 mm

LH-4000 er kompatibel med de fleste tonearme. Dog er ikke alle phono-pickupper kompatible med alle tonearme. Der findes flere typer monteringer afhængigt af mærkerne:

• Standardmontering: pickuppen fastgøres for enden af armen via fire skruer, der skrues ned fra toppen.
• “Verso” pickupper: de monteres fra bunden af armen.
• PNP pickupper: de klipses på specifikke kompatible arme.

Små kabler forbinder phono-pickuppen til armen, pladespilleren og resten af systemet. Nogle mærker tilbyder kabler i ultra-rent kobber eller sølvbelagt kobber for at forbedre lydsignalets transmission fra pickuppen, men denne type tilbehør er forbeholdt high-end systemer.

Montering og justering

For at vælge en hi-fi-pickup skal man tage hensyn til pladespillerens tonearms egenskaber, især dens compliance, dvs. elasticiteten i dens ophæng. For eksempel, hvis armen er tung, skal man vælge en pickup med en compliance mellem 5 og 20. En let arm kræver en pickup med høj compliance, over 30.

Den vertikale justering af pickuppen, også kaldet azimut, er afgørende for optimal kanalseparation. Det kan kontrolleres ved at sænke pickuppen ned på et tyndt spejl placeret på pladens overflade og undersøge, om refleksionen er korrekt justeret med pickuppen set forfra. Under denne test skal tonearmen forblive parallel med pladens overflade.

Hvis justeringen er forkert og ikke kan justeres på grund af en fast headshell, er løsningen at bruge kiler på den ene side af headshellen. Ortofon tilbyder en video, der forklarer, hvordan man kontrollerer og justerer azimut.

Cellerne er designet, så cantileverens vinkel svarer til diskens skærevinkel på 20 grader, når cellen er belastet med den anbefalede nåletryk og cellens base er parallel med tonearmen, som selv er parallel med diskens overflade. En afstand på 0,5 mm mellem cellens base og diskens overflade er det minimum acceptable.

Hovedfordele ved Ortofon LH-4000 headshell

• Kvalitetsdesign til hi-fi anvendelser
• Strømlinet og minimalistisk design
• Kompatibel med Ortofons MC Quintet serie celler
• Tilslutningsledninger inkluderet for nem tilslutning
• Præcise dimensioner, der letter montering og justering af cellen
• Kompatibel med de fleste tonearme
• Fremstillet af Ortofon, et mærke kendt for kvaliteten af sine produkter

Tekniske specifikationer

Generelle oplysninger

• Type: højpræcisions headshell
• Materiale: massivt aluminium
• Farve: sort
• Vægt (uden skruer): 14,3 g

Dimensioner

• Headshell længde: 51,9 mm
• Headshell bredde: 19,1 mm
• Monteringsafstand:
  • Minimum: 39,5 mm
  • Maksimum: 45,6 mm

Kompatibilitet

• Kompatibel med lige eller S-formet tonearm
