Tonewinner AT-300

Tonewinner AT 300, 16-kanals hjemmebiograf-processor

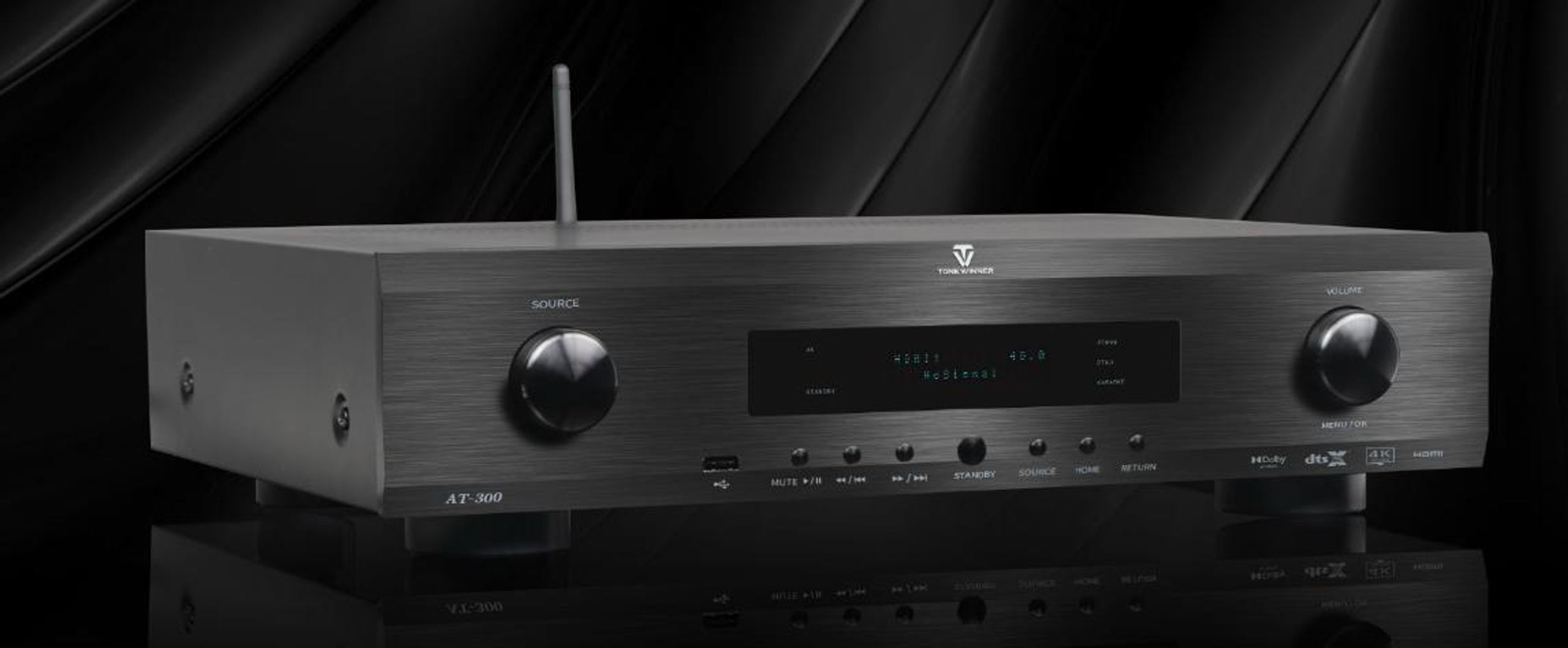

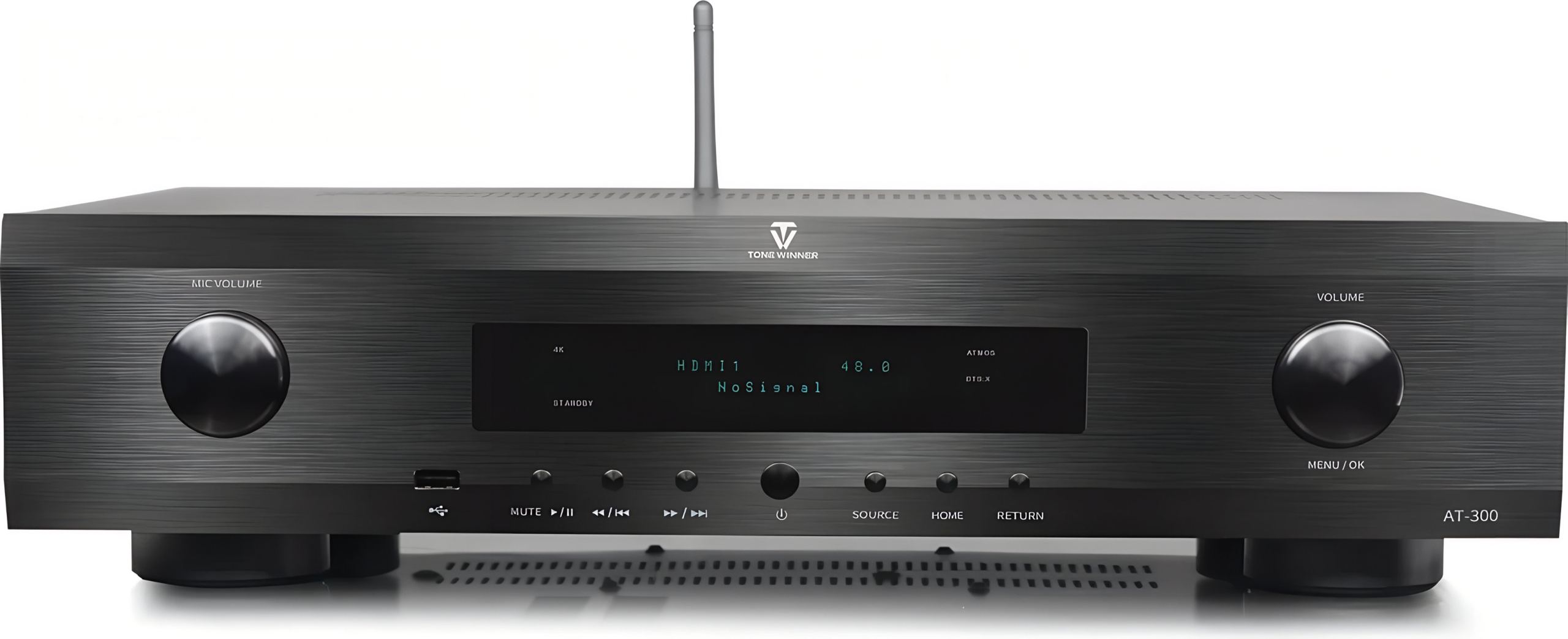

Bag dette enkle sorte kabinet gemmer der sig en kinesisk producent, som gennem tre årtier har leveret udstyr til flere store vestlige mærker. Med AT 300 træder Tonewinner ud af skyggen med en THX-certificeret audio/video-processor, der kan håndtere Dolby Atmos- og DTS:X-konfigurationer op til 9.3.4 eller 7.3.6 kanaler. Det hele er baseret på komponenter, der normalt er forbeholdt langt dyrere apparater, herunder Analog Devices DSP ADSP-21573, som man også finder hos Marantz.

Tre chips i lyd- og videobehandlingens tjeneste

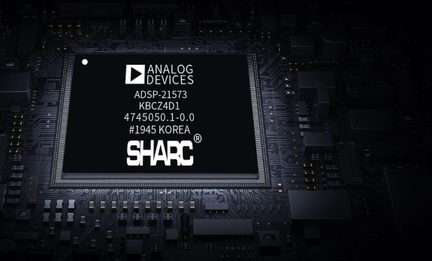

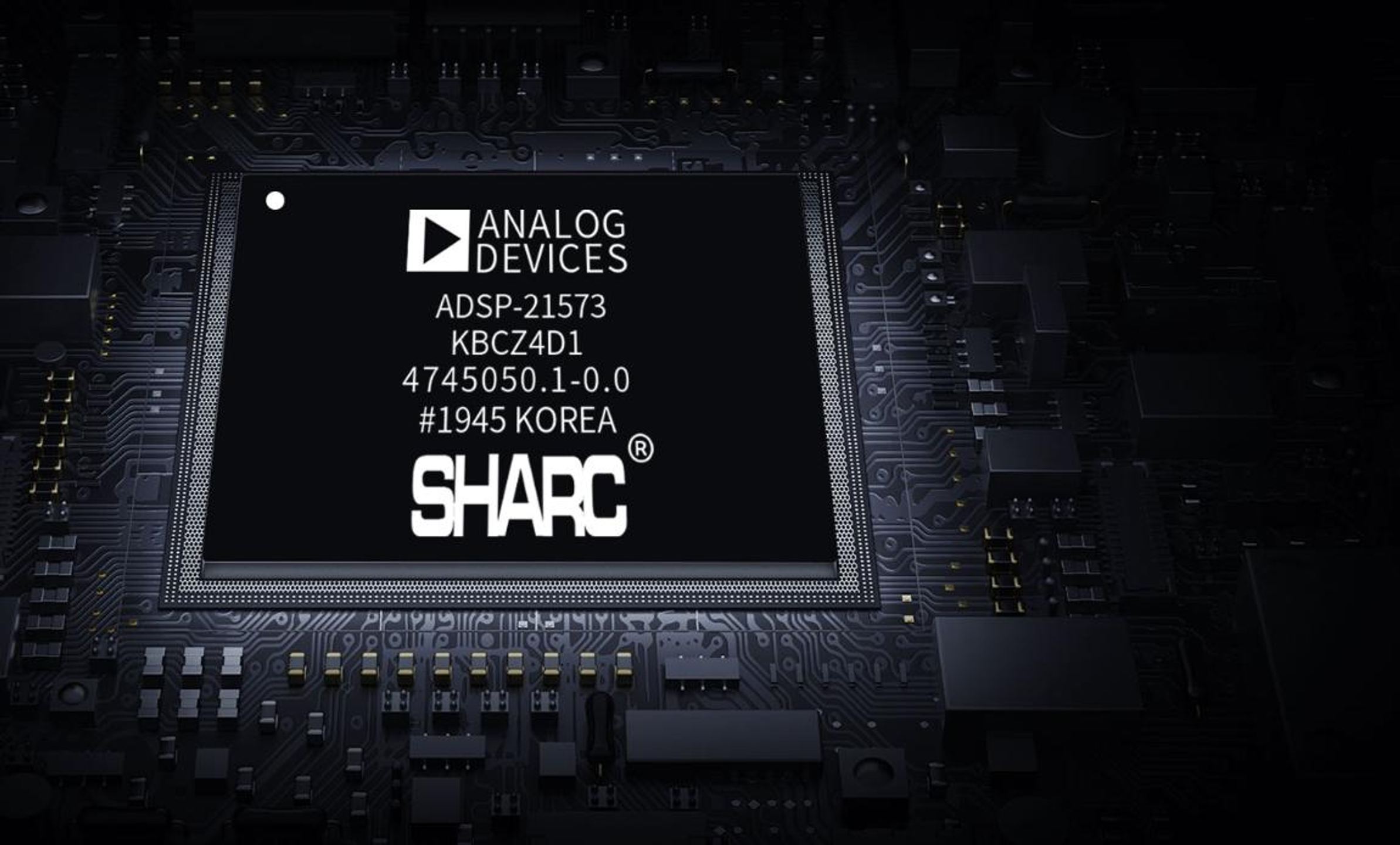

Signalbehandlingen er organiseret omkring tre specialiserede kredsløb. DSP-processoren ADSP-21573 SHARC fra Analog Devices med flydende komma håndterer dekodningen af Dolby Atmos- og DTS:X-formaterne. To Cirrus Logic CS42528-konvertere varetager DAC-, ADC- og SPDIF-modtagerfunktionerne med understøttelse op til 24 bit/192 kHz. På videosiden styrer Panasonic-kontrolleren MN864788 HDMI-strømmene i 32 bit, i 4K ved 60 Hz, med farverum RGB 4:4:4 og YUV 4:4:4. Denne chip sikrer kompatibilitet med HDR10, HDR10+, Dolby Vision og HLG.

Volumenreguleringen bruger et system med omskiftelige modstande, en dyrere men mere præcis tilgang end klassiske potentiometre. Denne teknik gør det muligt at justere niveauet uden at forringe signalet.

Tilslutning designet til komplekse installationer

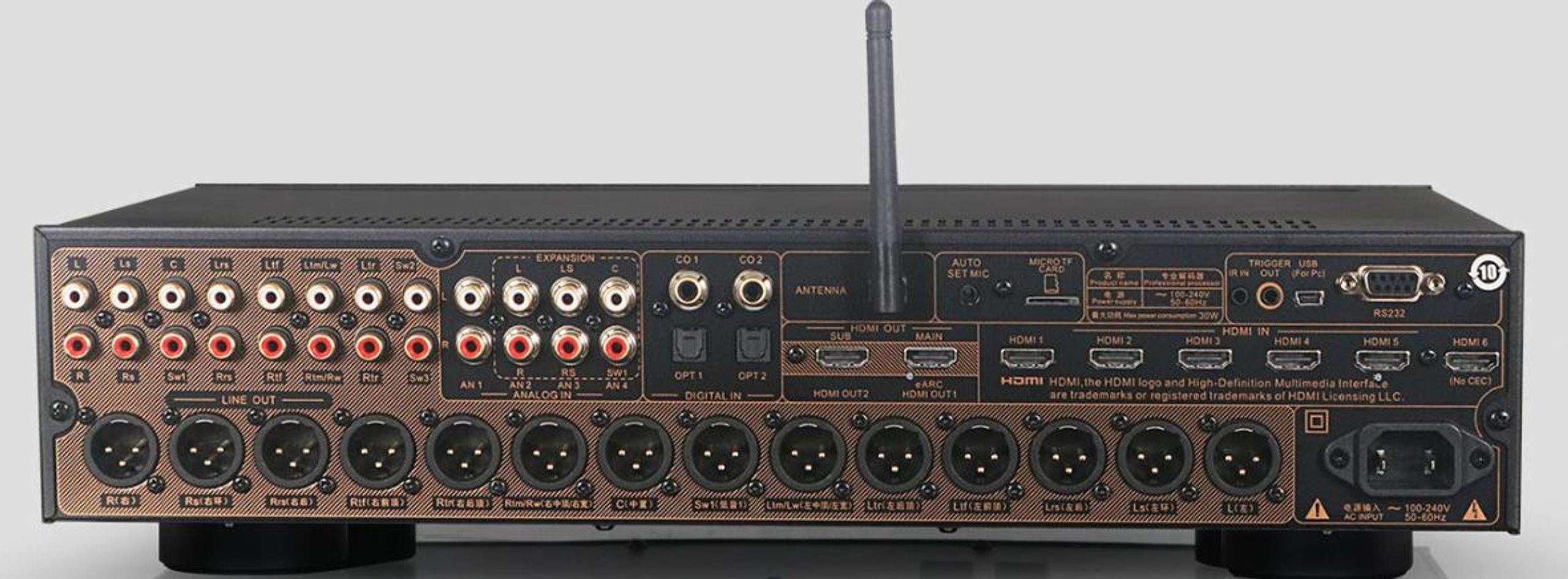

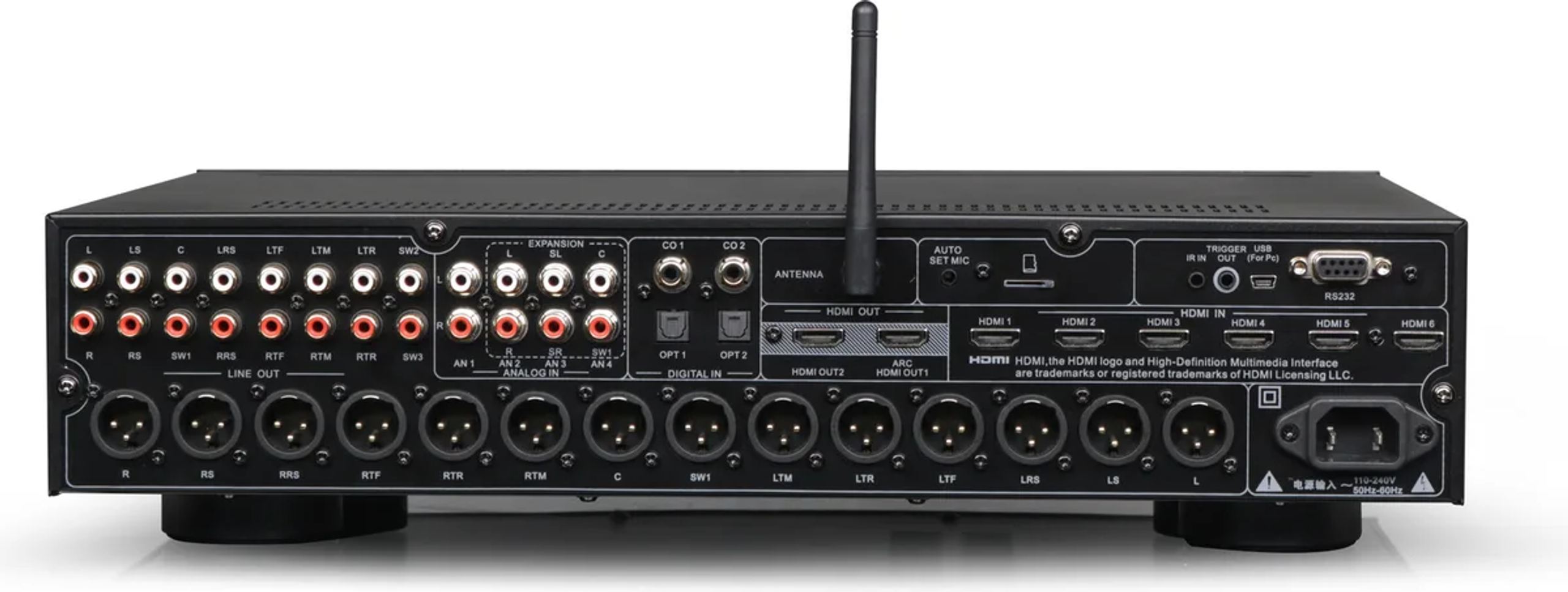

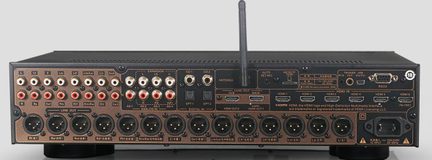

Bagpanelet rummer hovedparten af investeringerne. Seks HDMI 2.0-indgange og to udgange (heraf en kompatibel med eARC) dækker de almindelige behov. Hver indgangsgruppe kan konfigureres uafhængigt i matrix, praktisk når man håndterer flere zoner.

Forforstærkerudgangene findes i 16 RCA og 14 balancerede XLR, hvor sidstnævnte er forgyldt med 24K guld. Tilstedeværelsen af XLR-forbindelser gør det muligt at tilslutte effektforstærkere over lange afstande uden at opfange støj. Tre uafhængige subwoofer-udgange (en XLR, to RCA) muliggør multi-subwoofer-konfigurationer med separate indstillinger for volumen og delay for hver udgang.

Analoge indgange (fire stereo RCA) og digitale indgange (to optiske, to koaksiale) fuldender helheden. En RS232-port, en infrarød indgang og en 5V trigger gør det lettere at integrere i hjemmeautomationssystemer.

Kalibrering og equalizing kanal for kanal

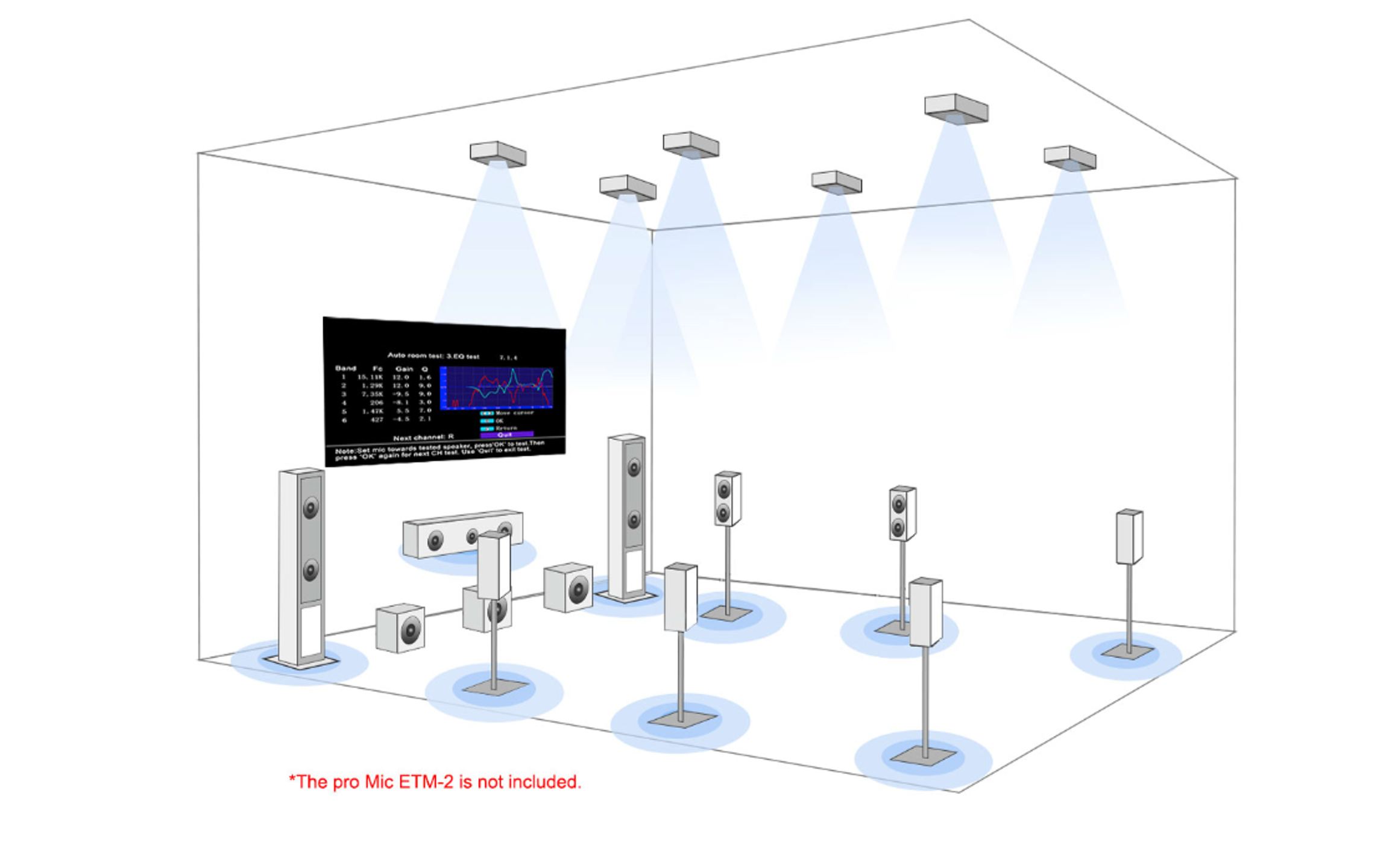

Det akustiske korrektionssystem er baseret på en ETM-2-målemikrofon (nogle gange inkluderet afhængigt af forhandler). Når den er tilsluttet, analyserer enheden afstande, lydtryk og frekvensrespons for hver højttaler, inklusive subwoofere.

Den parametriske equalizer tilbyder 11 bånd til venstre, højre og centerkanal, 5 bånd til surround- og lofthøjttalere og 5 bånd til subwoofere. Centerfrekvenser, gain og Q-faktorer kan justeres individuelt. Lyd/billede-synkronisering (lip sync) kan forsinkes op til 1000 millisekunder i fine trin.

Basmanagement har uafhængige indstillinger for delefrekvenser og filterhældninger, differentieret efter højttalergrupper (front, center, surround, bag, loft). Denne grad af detaljer gør det muligt at tilpasse opførsel til hver type subwoofer eller kompakt højttaler.

Understøttede lyd- og videoformater

AT 300 dekoder alle aktuelle Dolby-formater (Atmos, TrueHD, Digital Plus) og DTS (X, Master, Hi-Res, ES, NEO:6). Teknologierne Dolby Surround og DTS Neural:X sørger for upmixing af stereo- eller 5.1/7.1-indhold til konfigurationer med højttalere i højden.

De tilgængelige konfigurationer går fra simpel 5.1 op til 9.3.4 eller 7.3.6. Valget mellem brede fronthøjttalere (Front Wides) og centrale lofthøjttalere (Top Middle) er gensidigt udelukkende: man skal vælge det ene eller det andet afhængigt af rummets indretning.

På videosiden sikrer HDMI 2.0-pass-through med 18 Gbps og HDCP 2.2 kompatibilitet med UHD-afspillere og nyere konsoller. Båndbredden topper ved 4K/60 Hz, hvilket passer til UHD Blu-ray og streamingindhold, men udelukker spil i 4K/120 Hz.

Ekstrafunktioner med fokus på praktisk brug

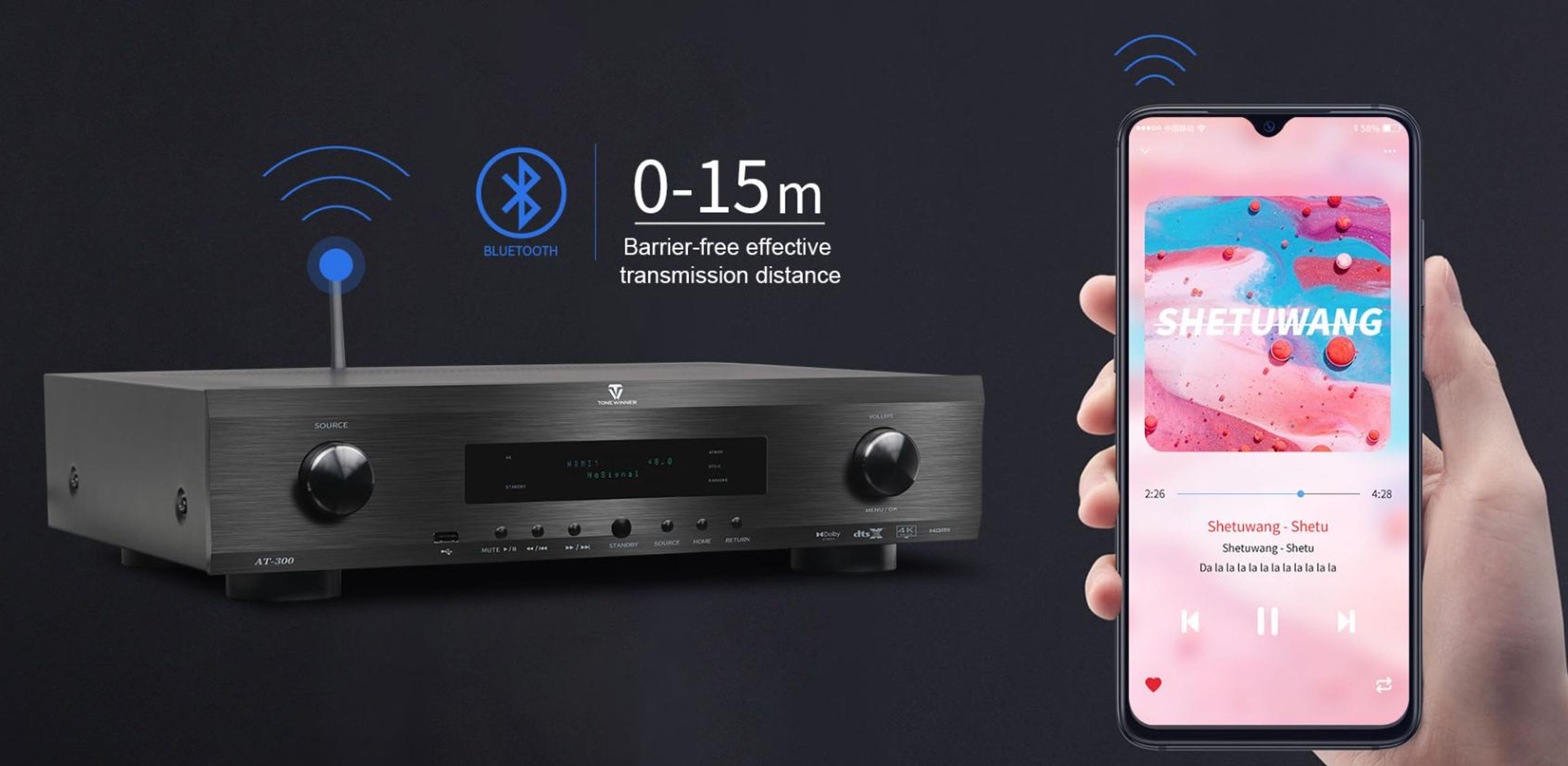

Den integrerede Bluetooth-modtager gør det muligt at streame musik fra en smartphone eller tablet uden at bruge HDMI-indgangene. En musikafspiller læser filer gemt på USB-nøgle eller SD-kort i formaterne FLAC, APE, WAV og MP3. Navigering i mapper sker via OSD-menuen, der vises på den tilsluttede skærm.

En mobilapp til iOS og Android tilbyder fjernbetjening af kilder, volumen, lydtilstande og equalizing. Skærmmenuen, der er tilgængelig på engelsk, har et funktionelt layout, der adskiller sig fra de mere polerede grafiske interfaces hos de store mærker. Indstillingerne er fortsat tilgængelige og logisk organiseret, selv om udseendet virker en smule forældet.

Firmwareopdateringer installeres via USB-nøgle (formateret i FAT32). Tonewinner udgiver regelmæssigt rettelser, som har løst flere problemer rapporteret af brugerfællesskabet, især omkring CEC-håndtering og subwoofer-niveauer.

Tekniske specifikationer

Produkttype

• Forforstærker / hjemmebio-processor med Dolby Atmos, 16 kanaler
• Understøttede konfigurationer: 9.3.4 / 7.3.6
• THX-certificering for troværdig og præcis lyd

Lydbehandling

• Lyddekodning
  • Dolby Atmos, Dolby TrueHD, Dolby Digital Plus
  • DTS:X, DTS Master, DTS Hi-Res, DTS ES, DTS NEO6
• Avanceret DSP (ADSP 21573, SHARC med flydende komma)
  • Kanalvis, tilpasselig equalizer
  • Automatisk rumkalibrering
  • Automatisk justering af højttalerafstand og forsinkelse
  • Automatisk justering af lydtryksniveau
  • Equalizing af frekvensrespons for hver kanal
  • Kompensation mellem bredbånd og subwoofere
• Lydkonverter: Cirrus Logic CS42528 til præcis lydstyring og klangmæssig ensartethed

Videobehandling

• Videodekodning: UHD 4K 60 Hz, HDR10, HDR10+, Dolby Vision, HLG, 3D
• Videobehandlingschip: Panasonic MN864788
  • HDMI og 4K / 60 Hz, 32-bit videobehandling
  • HDR10+, Dolby Vision

Lydpræstationer

• Signal/støjforhold: ≥ 98 dB (A-vægtet)
• Total harmonisk forvrængning: ≤ 0,02 %
• Frekvensrespons: 10 Hz – 50 kHz (+1 / -3 dB)
• Indgangsimpedans: 20 kΩ (analog)
• Udgangsimpedans: 1 kΩ

Tilslutning

• HDMI-indgange: 6x HDMI 2.0
• HDMI-udgange: 2x HDMI 2.0 (heraf 1x eARC)
• Analoge lydindgange: 4x RCA linje
• Digitale lydindgange: 2x optisk, 2x koaksial
• Pre-out-udgange: 16x RCA, 14x XLR
• Andre tilslutninger: 5 V trigger, RS232-port, link-port, Bluetooth

Kompatibilitet og styring

• Streaming-tjenester: Spotify, Apple Music, Pandora
• Styring via medfølgende fjernbetjening
• Styring via mobilapp til iOS / Android

Dimensioner og vægt

• Dimensioner (B × H × D): 431 × 100 × 326 mm
• Vægt: 5 kg
• Farve: sort

Medfølgende tilbehør

• Fjernbetjening
• Strømkabel
• Quick start-guide
