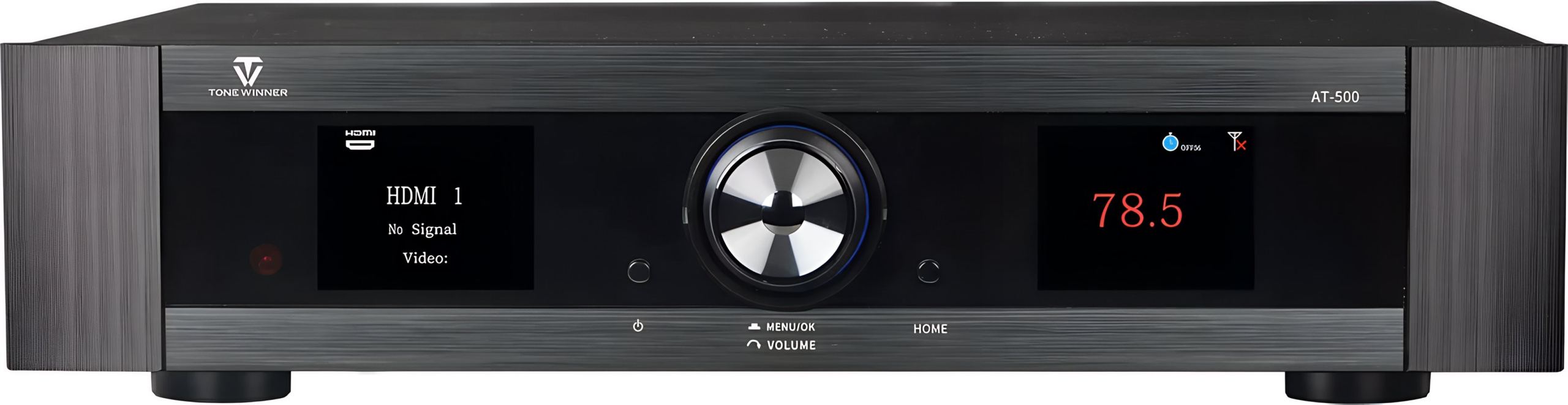

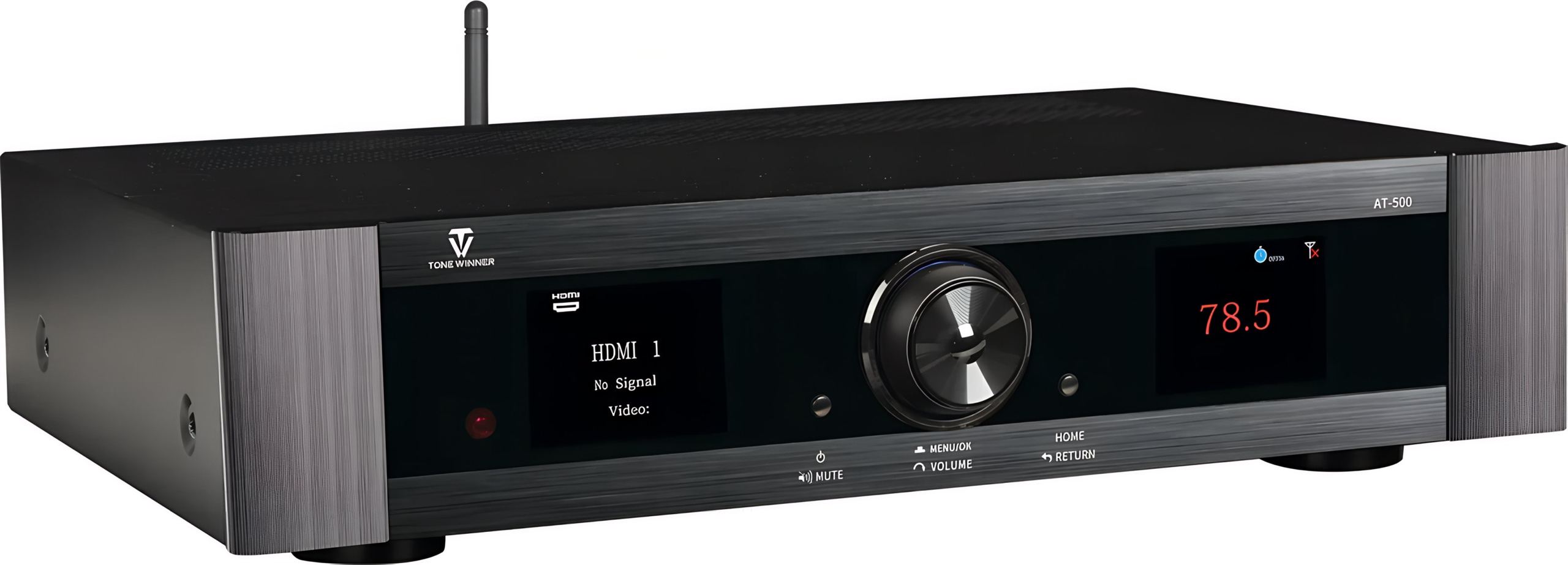

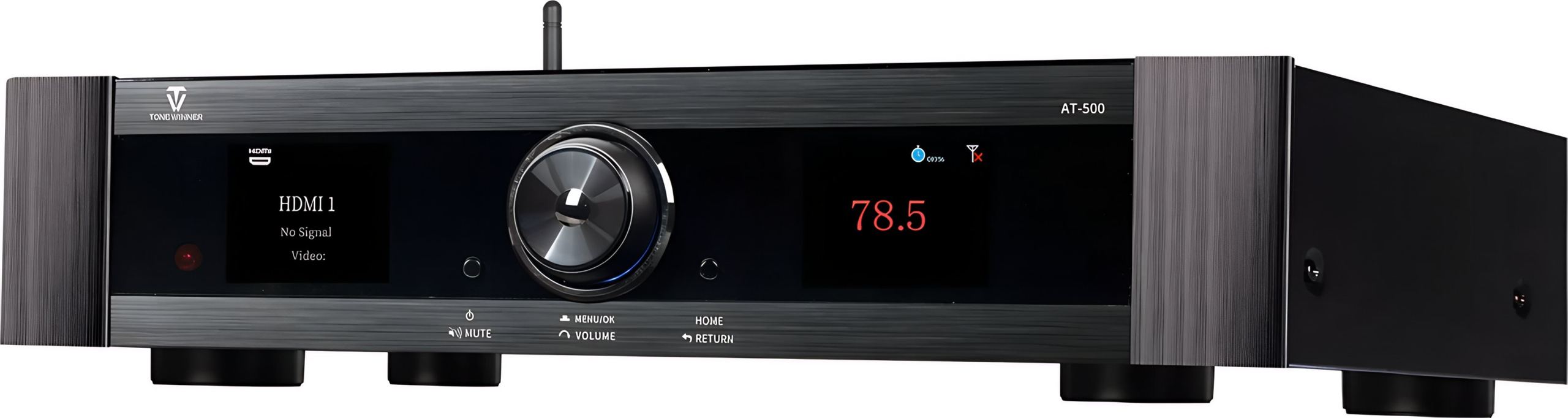

Tonewinner AT-500

Tonewinner AT-500 : 16-kanals hjemmebiograf-processor

Seksten kanaler til dekodning af Dolby Atmos og DTS:X, native 8K-videopassthrough, digital-til-analog-konvertering betroet en Cirrus Logic-codec: AT-500 afløser AT-300 med en opgradering, der fokuserer på HDMI 2.1-tilslutning og forbedrede lydmålinger. Den kinesiske producent, der har været aktiv i lydbranchen i over tredive år, bevarer den opskrift, der gjorde forgængeren succesfuld, samtidig med at den tilpasses kravene fra nutidens videokilder.

En videosektion skræddersyet til 8K

AT-500 anvender HDMI 2.1-standarden med HDCP 2.3-certificering. Blandt de seks HDMI-indgange accepterer tre et native 8K-signal op til 60 Hz med en båndbredde på 40 Gbps og 4:4:4-farveprøvetagning. HDR-formaterne passerer uden konvertering: HDR10, HDR10+, Dolby Vision og HLG. Hovedudgangen integrerer eARC-protokollen for at hente ukomprimeret lyd fra et kompatibelt tv, hvilket forenkler kabelføringen, når kilden er integreret i tv’et (streamingapps, tuner).

Videosignalet passerer gennem processoren uden billedbehandling. AT-500 fungerer som en passiv switch på dette område, hvilket undgår ekstra latency, men betyder, at al opskalering forbliver tv’ets eller projektorens opgave.

Konvertering og lydpræstationer

Lydbehandlingen er baseret på en Cirrus Logic CS42528-codec, en 24-bit chip, der kan sample op til 192 kHz med et opgivet dynamikområde på 114 dB på DAC-siden. Tonewinner angiver et signal/støj-forhold på over 110 dB og en total harmonisk forvrængning på mindre end eller lig med 0,003 % for hele signalkæden. Frekvensgangen strækker sig fra 10 Hz til 65 kHz. Disse målinger repræsenterer en forbedring i forhold til AT-300 med bedre kanalseparation.

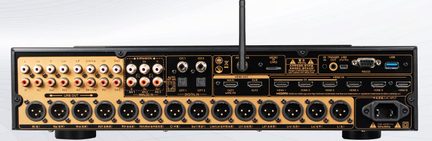

De seksten kanaler gør det muligt at konfigurere installationer op til 9.3.4 eller 7.3.6 afhængigt af de anvendte udgange. De fjorten balancerede XLR-udgange dækker en 7.1.6- eller 9.1.4-konfiguration, mens de seksten ubalancerede RCA-udgange tilføjer to ekstra kanaler og de tre dedikerede subwoofer-udgange. Hver subwoofer kan indstilles individuelt i niveau, delay og delefrekvens.

Kalibrering og equalizering: to komplementære tilgange

ETQ-systemet (Easy Test EQ), udviklet af Tonewinner, foretager en automatisk måling af rummet via den medfølgende ETM-3-mikrofon. Processoren beregner derefter afstande, delays og niveauer for hver kanal. Denne procedure er velegnet til hurtig idriftsættelse, men brugere, der er vant til tredjepartsmålesoftware (for eksempel REW), kan foretrække at indtaste deres korrektioner manuelt.

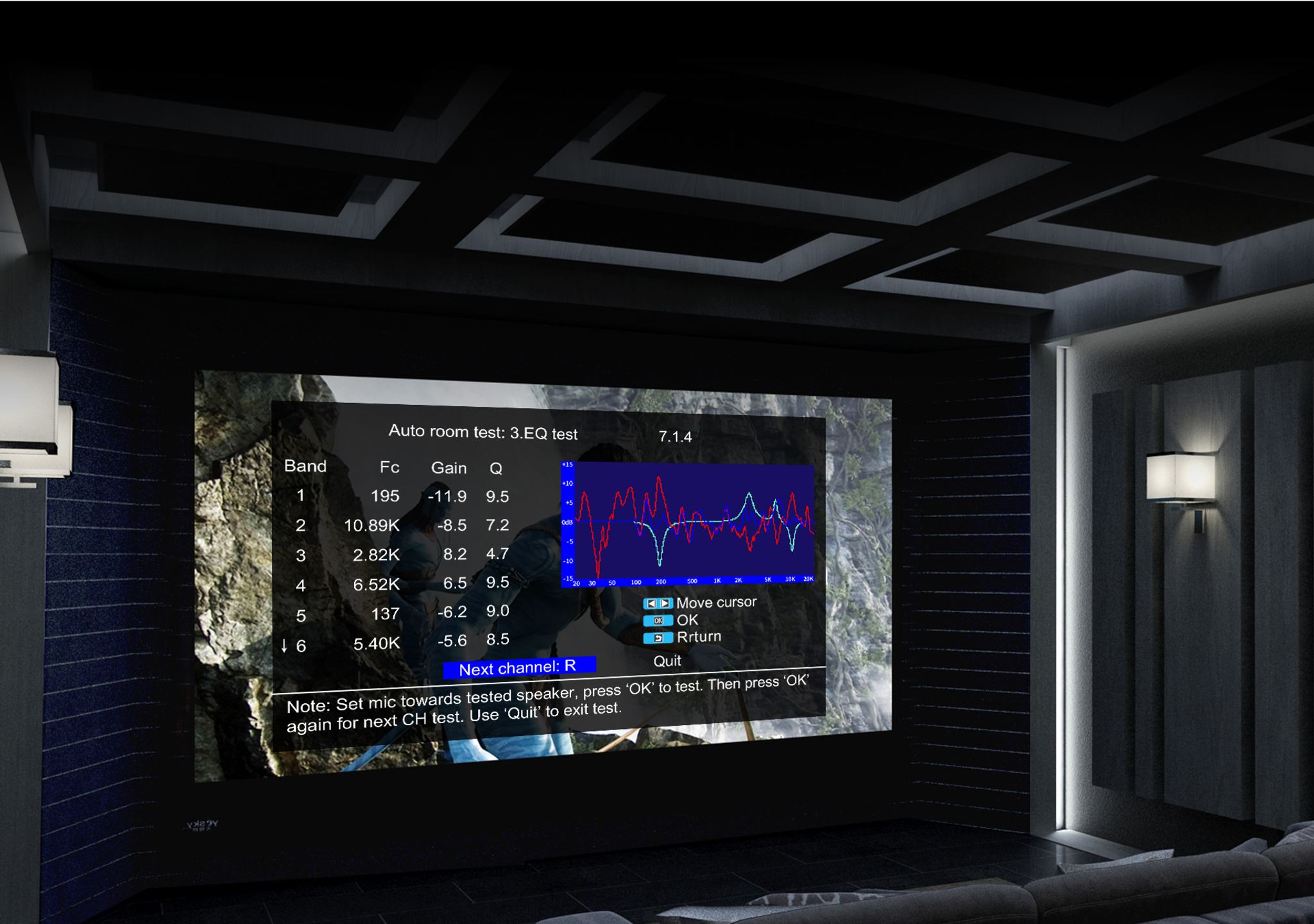

Den parametriske equalizer tilbyder en finere granularitet end mange receivere på markedet. Venstre, højre og centerkanal har hver elleve bånd, der kan justeres i centerfrekvens, gain og Q-faktor. Surroundkanalerne og højdetalerkanalerne deler fem bånd, ligesom lavfrekvenskanalen til subwoofere. OSD-grænsefladen viser equalizer-kurverne i realtid under indstillingerne, hvilket gør det lettere at visualisere ændringerne.

Tilslutning og hjemmeautomationsintegration

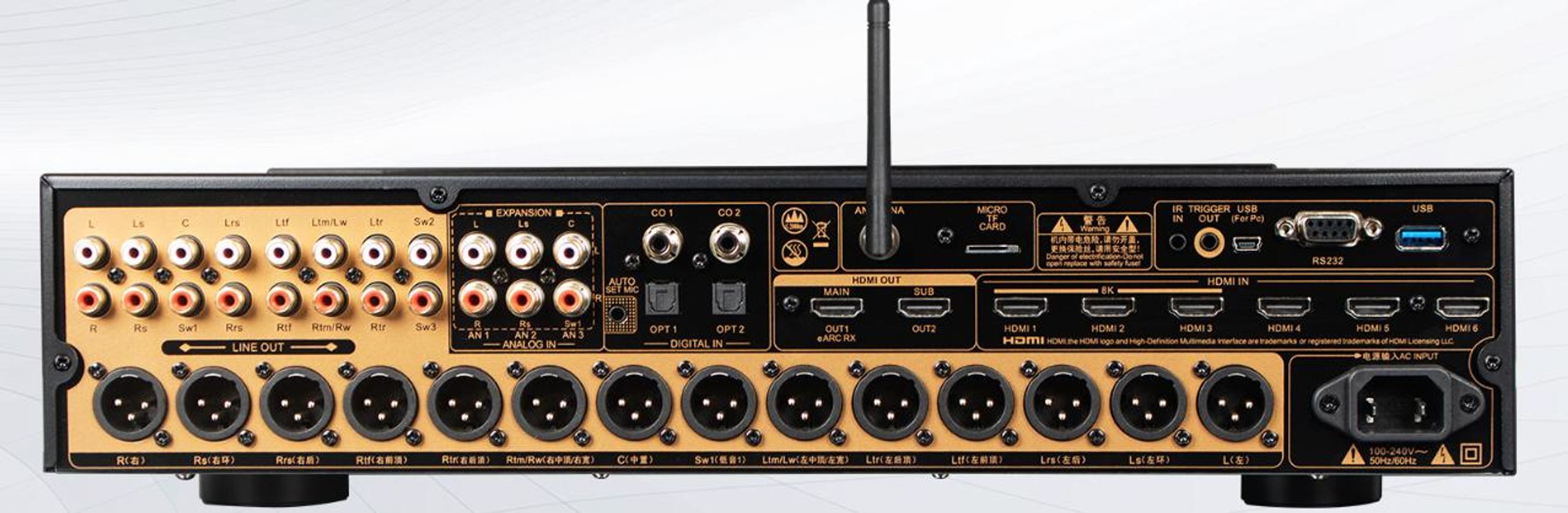

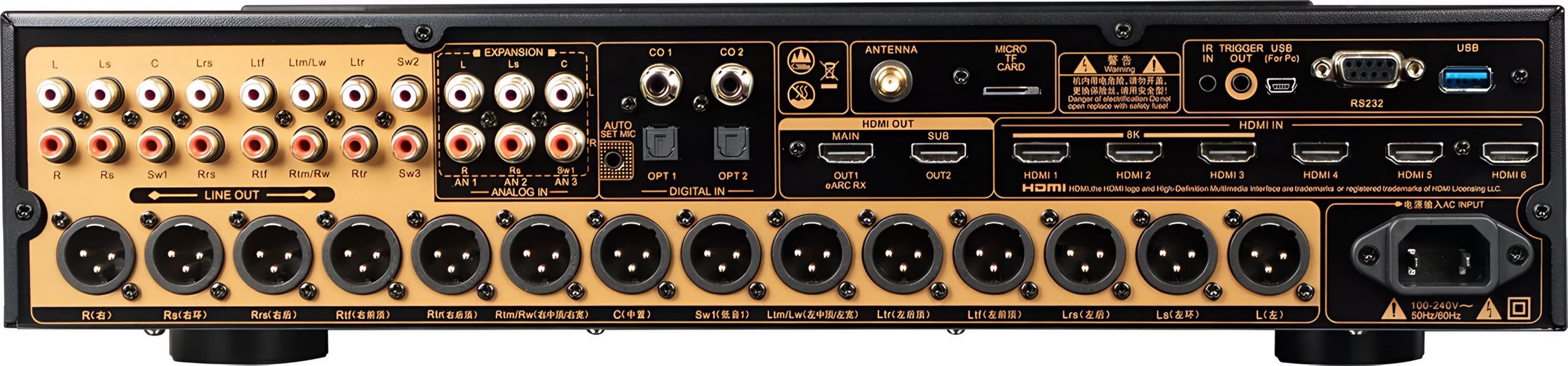

Ud over HDMI-indgangene accepterer AT-500 analoge kilder via tre RCA-line-indgange og digitale kilder via to optiske og to koaksiale indgange. En USB-A-port (maks. 128 GB) og en micro SD-kortlæser muliggør direkte afspilning af tabsfri lydfiler (FLAC, APE, WAV) eller komprimerede filer (MP3). Den integrerede Bluetooth-modtager gør det muligt at streame fra en smartphone eller tablet.

Integration i et hjemmeautomationssystem sker via en RS232-port og en infrarød indgang. Fem 5 V trigger-udgange kan udløse tænding af effektforstærkere eller andet udstyr. CEC-styring fungerer på hoved-HDMI-udgangen.

Tonewinner-mobilappen (iOS og Android) giver adgang til de mest almindelige funktioner: valg af kilde, justering af lydstyrke, valg af lydtilstand, navigation i filer, der er gemt på USB-nøgle eller SD-kort. Den erstatter ikke OSD-grænsefladen til avancerede equalizer-indstillinger, men gør det unødvendigt at tænde tv’et for blot at skifte kilde.

Tekniske specifikationer

Model

• ToneWinner AT-500
• Type: 16-kanals hjemmebio-forforstærker / -processor
• Farve: sort

Lydbehandling

• Immersiv dekodning Dolby Atmos og DTS:X
  • Understøttede konfigurationer op til 9.3.4 / 7.3.6
  • Bagudkompatibilitet med alle Dolby- og DTS-formater: Dolby TrueHD, Dolby Digital Plus, DTS Master
• Uafhængig styring af 3 subwoofere for en dyb og afbalanceret basgengivelse
• Understøttelse af tabsfrie lydformater

Kalibrering og equalizing

• Automatisk kalibreringssystem Easy Test EQ (ETQ) med medfølgende målemikrofon
  • Akustisk analyse af rummet
  • Automatisk justering af frekvensgang, delay og niveau for hver kanal
• Kanalvis, brugerdefinerbar multibånds parametrisk equalizer
  • Op til 11 bånd for frontkanalerne
  • 5 bånd for surround- og overhead-kanaler
  • 5 bånd for subwoofer-kanalen
  • Dynamisk visualisering i realtid på OSD-skærmen
• Gemning og gendannelse af brugerindstillinger
• Håndtering af flere højttalerkonfigurationer til forskellige rum

Videobehandling

• UHD 4K- og 8K-dekodning
• HDR-kompatibilitet: HDR10+, Dolby Vision, HLG

HDMI-tilslutninger

• 6 HDMI 2.1-indgange
  • 3 indgange kompatible med 8K
• 2 HDMI 2.1-udgange
  • 1 udgang kompatibel med eARC

Analoge og digitale lydindgange

• 3 analoge RCA linjeindgange
• 2 optiske indgange
• 2 koaksiale indgange

Pre-out-udgange

• 16 RCA pre-out-udgange
• 14 XLR pre-out-udgange

Tilslutning og styring

• Højkvalitets Bluetooth-transmission til direkte streaming fra smartphone / tablet
• USB-afspilning (kapacitet op til 128 GB) og micro SD-kort med understøttelse af tabsfrie lydformater
• RS232-port til centraliseret styring
• IR-indgang til integration i smart home-løsninger
• 5 V trigger-udgang
• Styring via medfølgende fjernbetjening
• Fuld kontrol via ToneWinner mobilapp (iOS / Android)

Ydelse

• Signal/støj-forhold: over 110 dB
• Total harmonisk forvrængning (THD): mindre end eller lig med 0,003 %
• Frekvensgang: 10 Hz – 65 kHz

Dimensioner og vægt

• Dimensioner (B × H × D): 431 × 80 × 304 mm
• Vægt: 4,3 kg

Medfølgende tilbehør

• Fjernbetjening
• Strømkabel
• Kalibreringsmikrofon
• Quick start-guide
