Line Magnetic LM-212IA
Præsentation
Designet oprindeligt til transoceaniske radioforbindelser arbejdede 212-røret ved spændinger, som kun få producenter tør tæmme til audio. Line Magnetic har genoplivet det og bygget en integreret stereoforstærker omkring det, som leverer 50 watt pr. kanal i single-ended klasse A. LM-212IA kombinerer en strømforsyning placeret i et separat kabinet, transformatorer med Z11-kerne og en rørkæde, som mærket har lånt fra sine mest ambitiøse konstruktioner.
Et effektrør fra militærradioen
212 er ikke noget almindeligt audiorør. Dets oprindelige formål var højeffekttransmission over lange afstande, en anvendelse der krævede driftsspændinger på omkring 1000 volt. Line Magnetic har gennemført genudviklingen af sin 212E-version sammen med en partnerproducent med udgangspunkt i en analyse af det oprindelige rør. De nuværende miljøkrav har gjort visse datidens materialer uanvendelige, hvilket har tvunget holdene til at finde tilsvarende godkendte alternativer uden at forringe de elektriske egenskaber. Rørets glasfod, som er tyk og følsom over for stød under transport, er blevet forstærket for at øge pålideligheden. Det er sjældent, at producenter tilbyder en integreret forstærker bygget omkring denne komponent, og den tekniske vanskelighed forklarer i høj grad denne sjældenhed.
50 watt i single-ended, hvad det ændrer ved lytningen
Et single-ended klasse A-design producerer normalt nogle få watt, nogle gange et dusin med et 300B-rør. At nå 50 watt pr. kanal i denne topologi skyldes 212-rørets iboende effekt. Konkret løsner det den vigtigste begrænsning ved traditionelle single-ended-forstærkere: deres vanskelighed ved at drive højttalere med lav følsomhed eller stort strømbehov. Den efterstræbte gengivelse er fortsat klasse A, med en mellemtonefylde og en tydelighed i klangfarverne, som er karakteristisk, men effektreserven udvider valget af højttalere langt ud over de få modeller med høj følsomhed.
Den oplyste harmoniske forvrængning på 5 % og signal-støj-forholdet på 86 dB skal læses i denne sammenhæng. Et single-ended-design søger ikke den målte ydelse fra en modkoblet konstruktion, men prioriterer i stedet en harmonisk profil domineret af lige ordener, som tilhængere af denne konstruktion anser for mere musikalsk. Frekvensområdet strækker sig fra 20 Hz til 35 kHz.

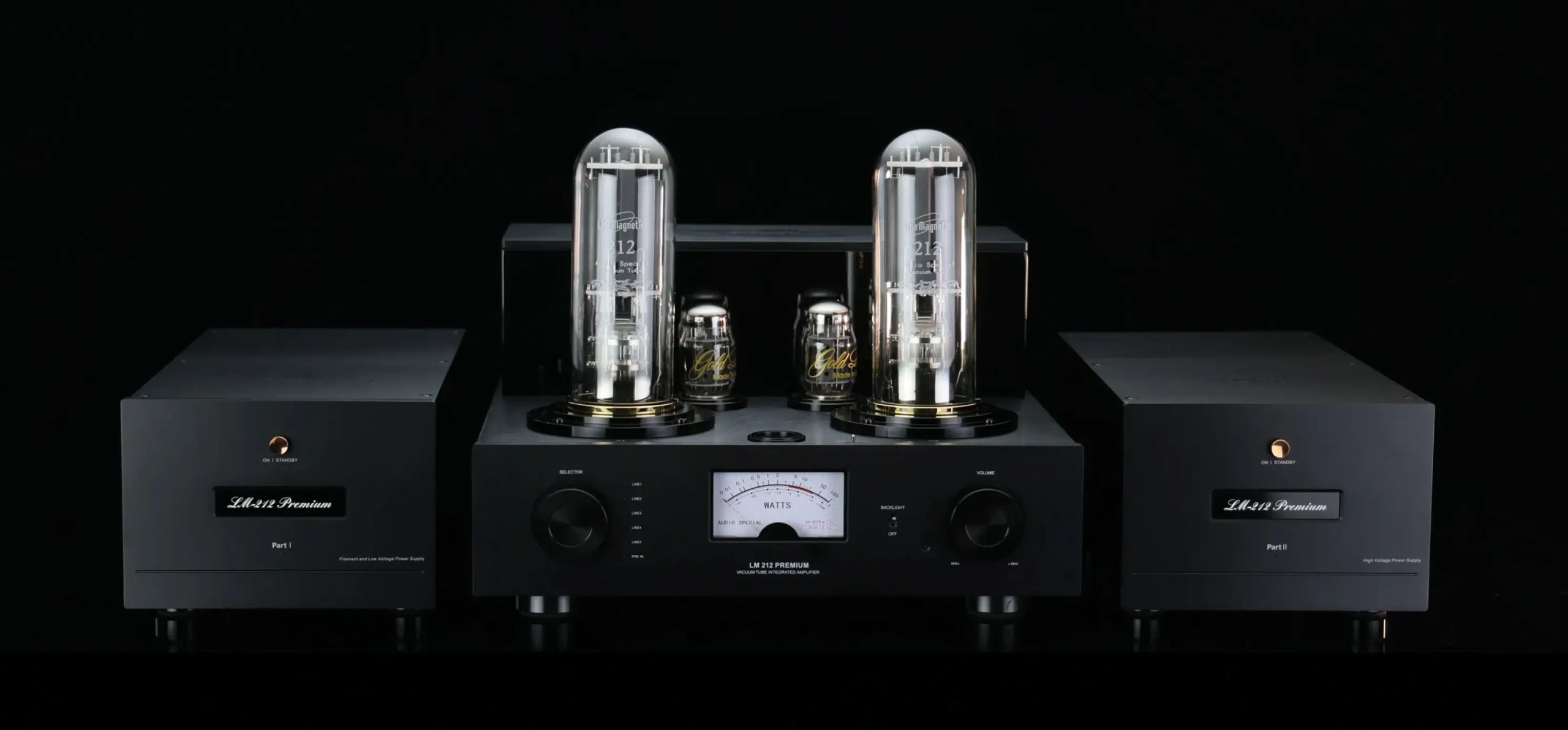

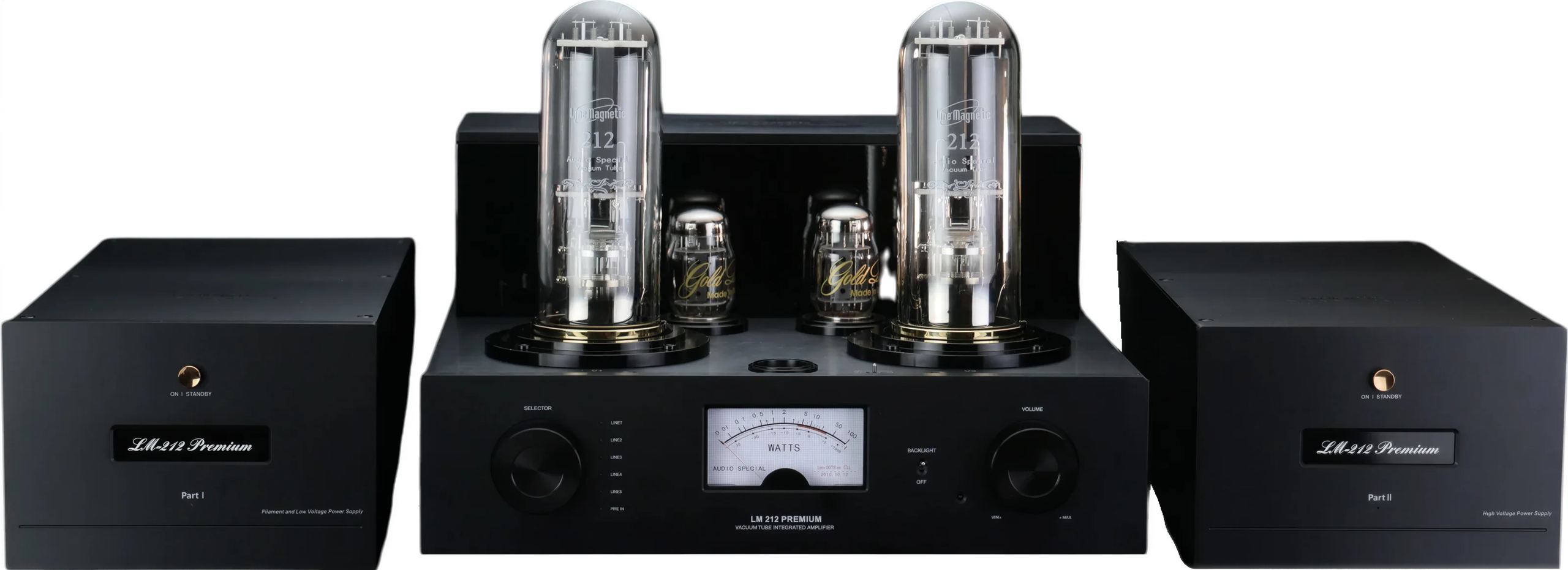

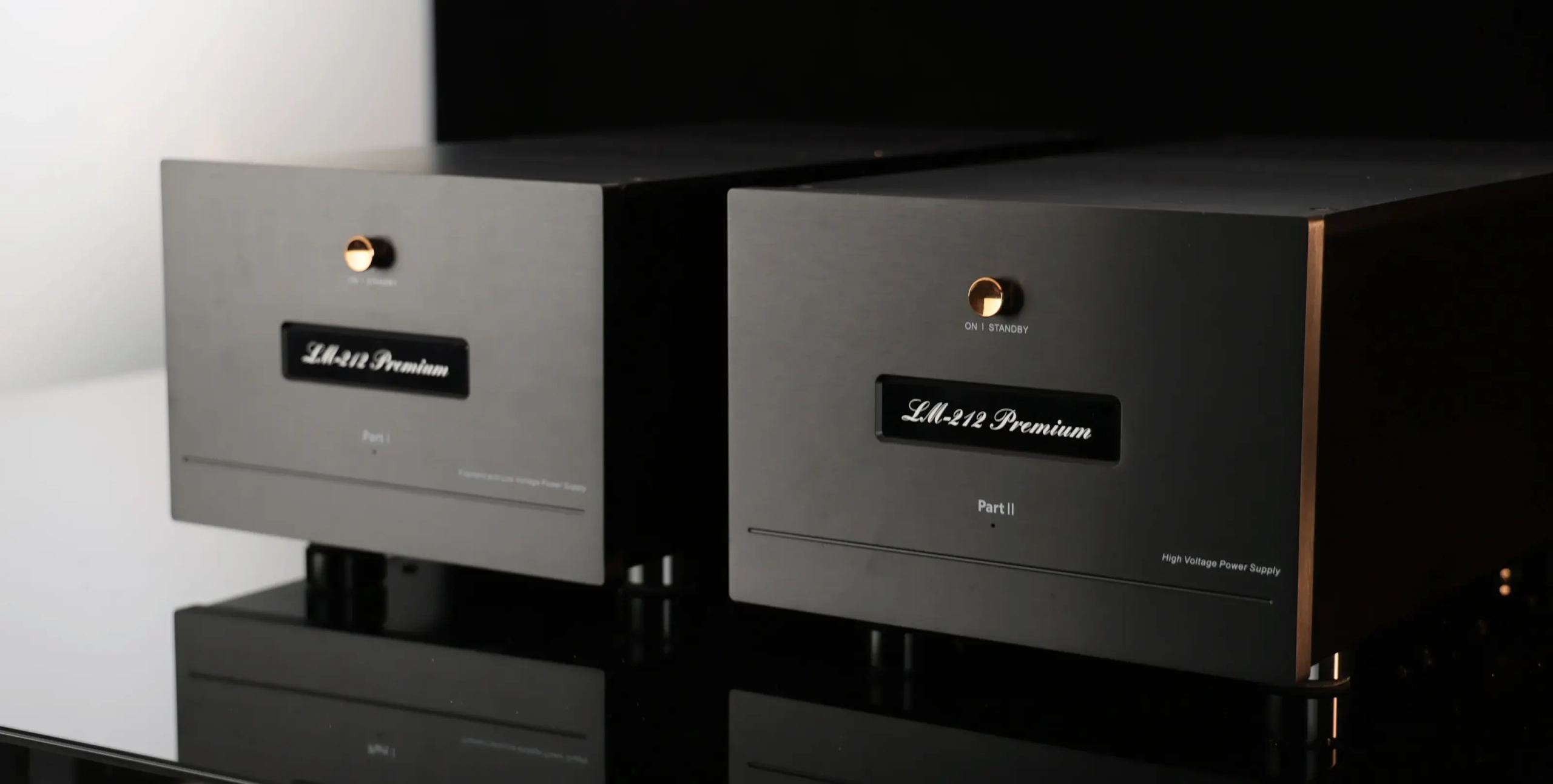

To kabinetter for at isolere strømforsyningen
Adskillelsen af strømforsyningen og forstærkertrinene i to separate blokke tjener et præcist formål: at holde effektkredsløbene væk fra de dele, der er følsomme over for signalet. De magnetiske felter og mekaniske vibrationer, som strømtransformatoren genererer, påvirker den akustiske baggrund mindre, hvilket hjælper med at bevare et rent baggrundsstøjniveau. Denne organisering forklarer en del af den samlede vægt, som når 135,75 kg fordelt mellem hovedblokken og strømforsyningsblokken. Enheden håndteres af to personer og kræver et solidt underlag og god plads omkring sig.
Energien kommer fra transformatorer med Z11-kerne, et kornorienteret siliciumstål kendt for sine lave tab. Line Magnetic dedikerer dem separat til de høje spændinger, lavspændingskredsløbet og opvarmningen af glødetrådene.
Rørkæden i LM-212IA

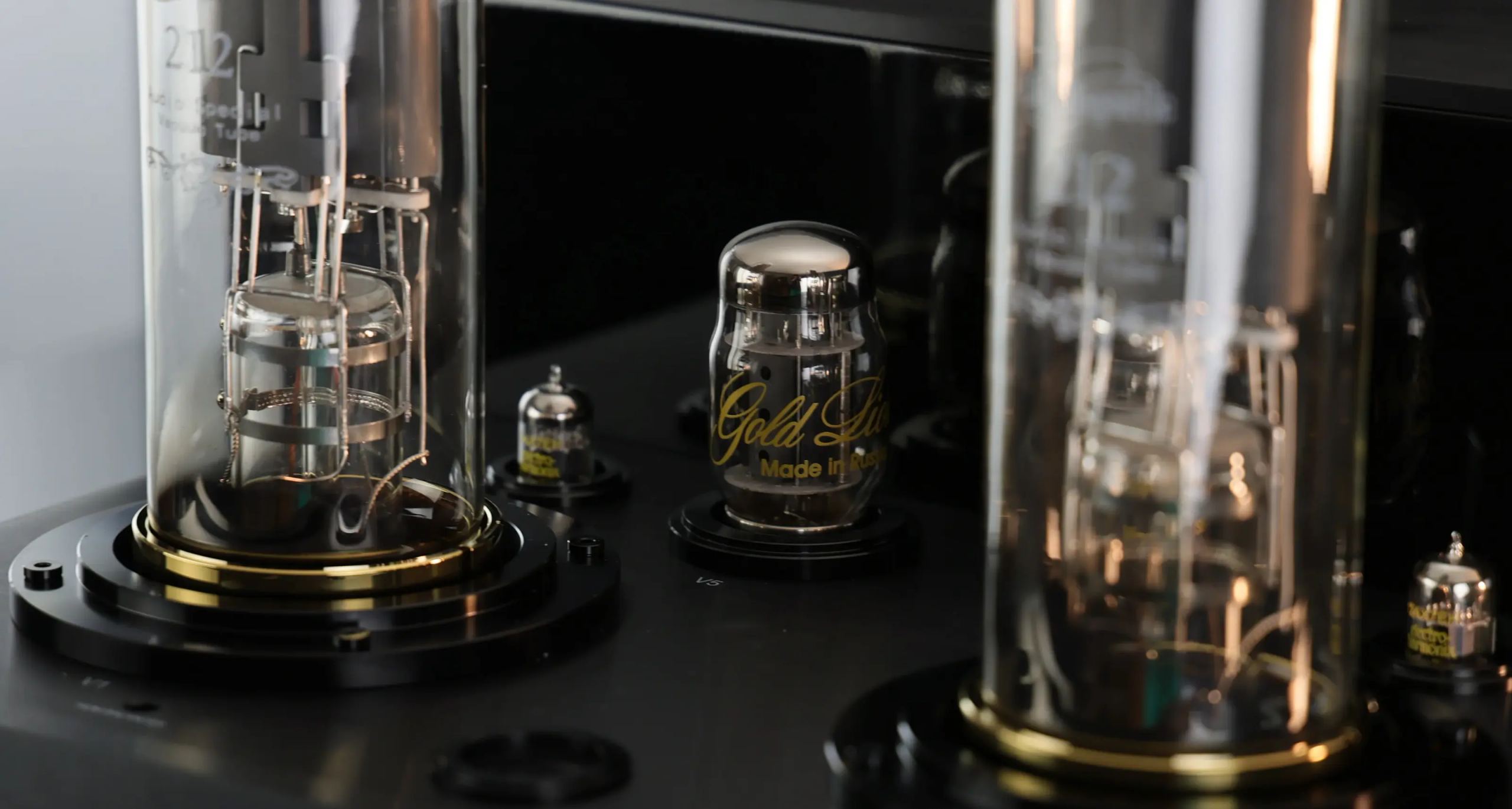

Tre rørfamilier følger efter hinanden. Et par 12AX7 sørger for forforstærkning, to KT88 fungerer som driver-rør, og de to 212 står for den endelige forstærkning. Denne kæde er specifik for mærkets 212-forstærkere: KT88, som normalt bruges som effektrør i mere klassiske konstruktioner, har her rollen som driver for at kunne drive 212 korrekt. Denne konstruktion forklarer den tilsigtede klangkarakter, en varme og en formning af mellemtonen arvet fra single-ended klasse A, understøttet af en effekt, som topologien normalt ikke leverer.
Et softstart-kredsløb ledsaget af en forsinkelse på omkring 30 sekunder beskytter rørene ved hver opstart, mens katoderne når deres driftstemperatur.
Indstillinger, udgange og kompatibilitet med højttalere

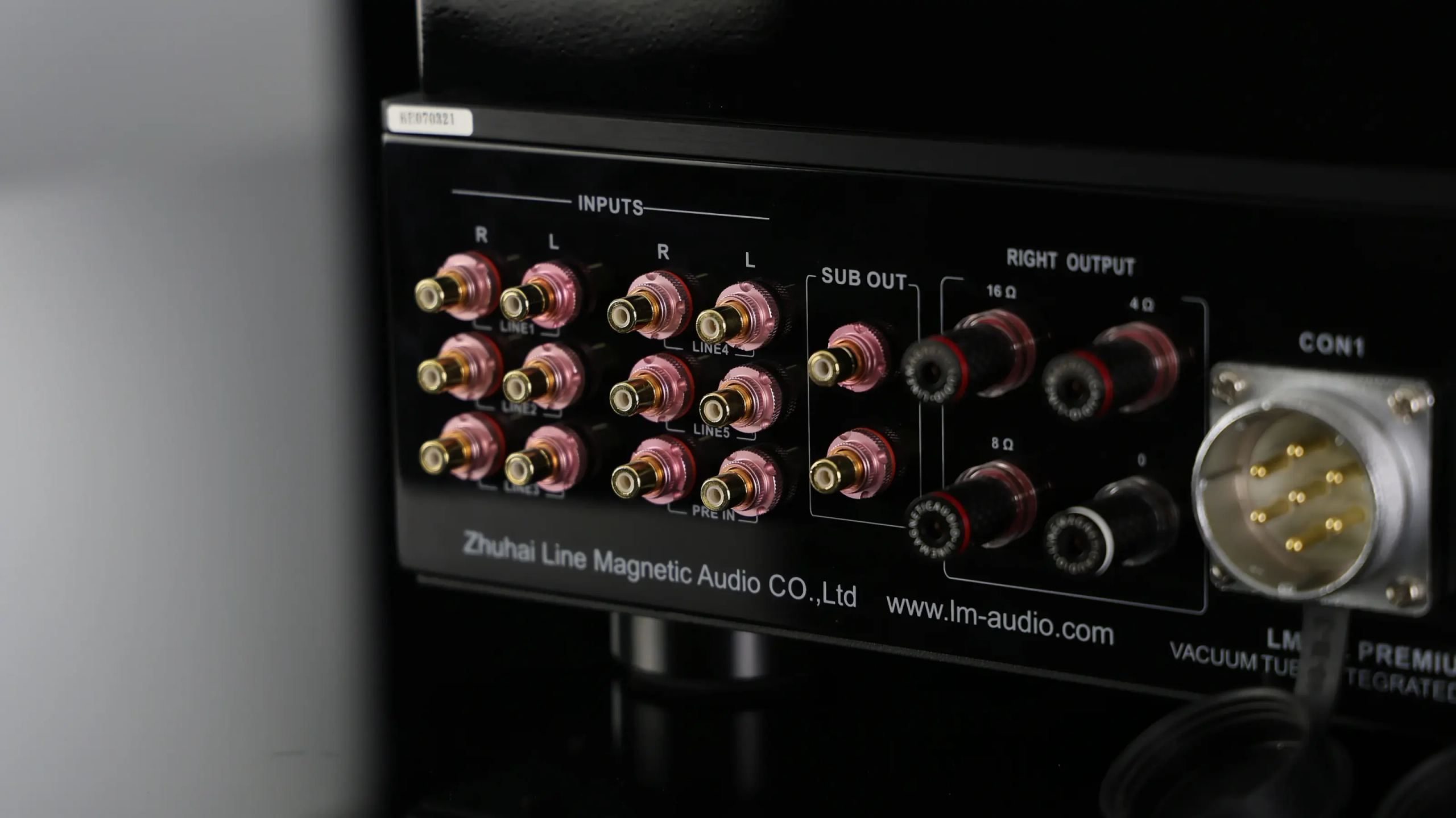

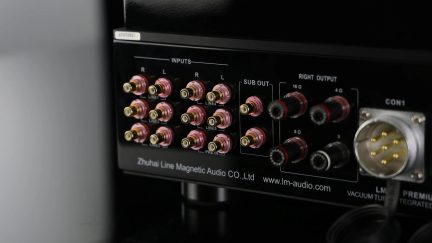

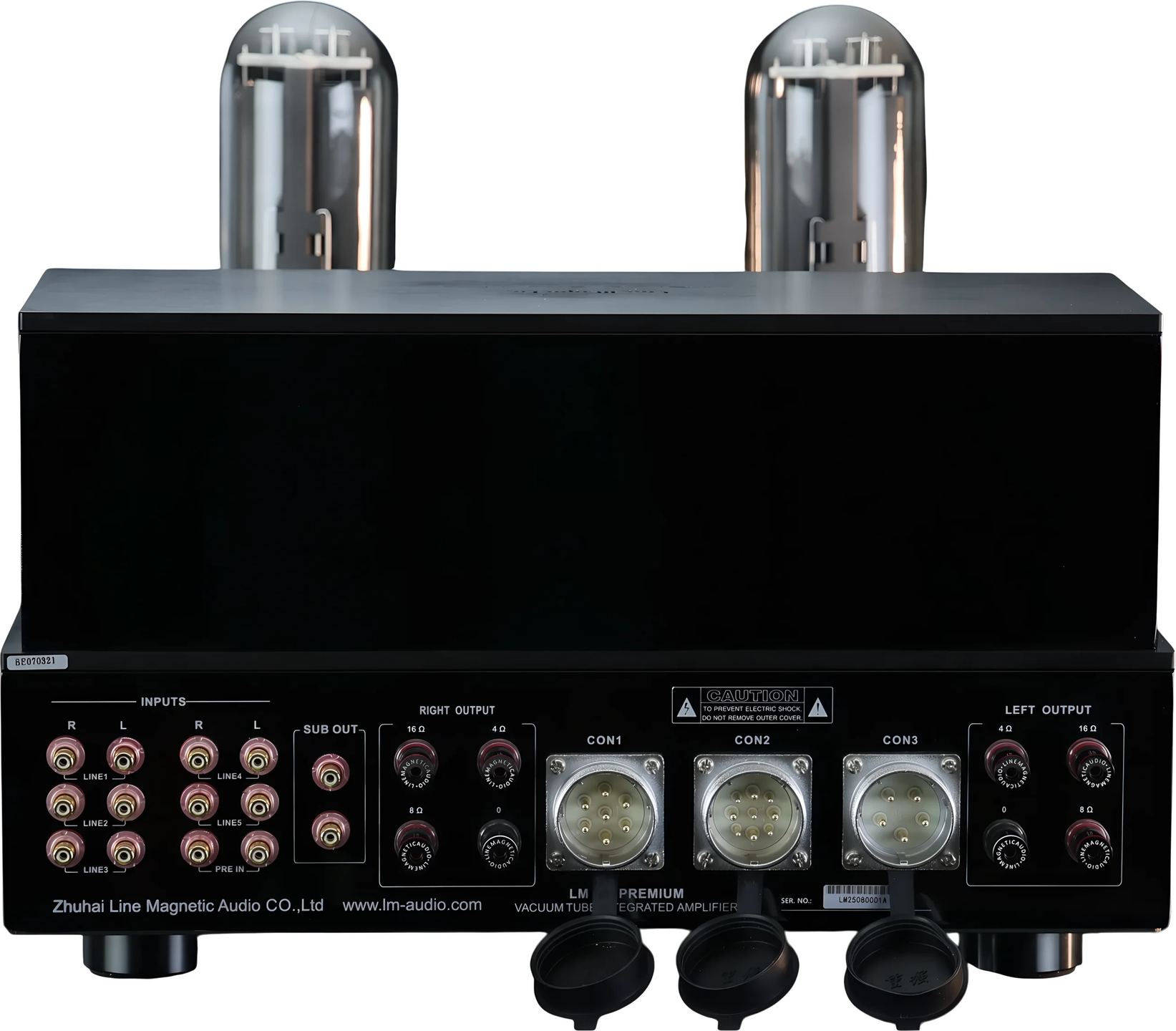

Tre udgangsimpedanser er tilgængelige: 4, 8 og 16 Ω. Overholdelse af terminalen, der svarer til dine højttaleres impedans, er afgørende for korrekt funktion af en rørforstærker, et punkt der bør kontrolleres ved tilslutning. Indgangsfølsomheden på 150 mV og indgangsimpedansen på 100 kΩ passer til almindelige linjeniveaukilder.
Justeringen af bias for effektrørene foretages ved hjælp af et galvanometer på fronten og dedikerede kontroller, en nyttig handling efter udskiftning af rør, som ejeren selv kan udføre ved at følge producentens procedure. Strømforbruget når 750 W, en logisk værdi for en klasse A-konstruktion, der konstant afgiver varme: sørg for korrekt ventilation omkring de to blokke.
Fremstilling og fysisk fremtoning
Den interne kabling udføres point-to-point i hånden, en metode som Line Magnetic anvender i hele sin produktion, og som har til formål at forkorte forbindelserne og begrænse interaktioner mellem kredsløb. To visere animerer et centralt VU-meter, som følger udgangseffekten for hver kanal, et visuelt pejlemærke såvel som et nik til datidens måleinstrumenter. Med dimensioner på 500 × 610 × 555 mm pr. blok og en betydelig masse optager LM-212IA pladsen som et referenceelektronikprodukt snarere end som blot et enkelt led i kæden.
Tekniske specifikationer
Præsentation
- Type: integreret high-end rørforstærker
- Konfiguration: Single-Ended 212
- Effekt: 2 × 50 W
Rørbestykning
- Effektrør: 2 × 212
- Udgangsrør: 2 × KT88
- Forforstærkerrør: 2 × 12AX7
Lydydelse
- Udgangseffekt: 50 W + 50 W (klasse A, single-ended)
- Frekvensområde: 20 Hz – 35 kHz
- Total harmonisk forvrængning (THD): 5 %
- Signal/støj-forhold: 86 dB
Indgangs- og udgangsegenskaber
- Indgangsfølsomhed: 150 mV
- Indgangsimpedans: 100 kΩ
- Udgangsimpedans: 4 Ω, 8 Ω, 16 Ω
Strømforsyning
- Strømforbrug: 750 W
Mål og vægt
- Mål (B × D × H): 500 × 610 × 555 mm
- Nettovægt: 135,75 kg
Ofte stillede spørgsmål
Er 212-røret pålideligt til daglig hjemmebrug?
212 fungerer under høj spænding, hvilket kræver et stringent design. Line Magnetic har redesignet sin 212E med en forstærket konstruktion og materialer, der overholder de gældende standarder, for at forbedre den mekaniske holdbarhed og stabiliteten. Som enhver forstærker med effektrør kræver den omhyggelig vedligeholdelse og periodisk udskiftning af rørene i takt med brugstimerne.
Skal man vente, før man kan lytte efter tænding?
Ja. Et tidsforsinkelseskredsløb på cirka 30 sekunder forsinker opstarten, mens rørene varmes op. Denne forsinkelse beskytter komponenterne og er en del af apparatets normale funktion.
Kan jeg selv udskifte rørene?
Udskiftning af forforstærker- og styretuber er fortsat tilgængelig. Efter et skift af effektrør er en justering af bias ved hjælp af frontmonteret galvanometer nødvendig. Da 212-rørene er specifikke og kostbare komponenter, kræver håndteringen af dem forsigtighed og overholdelse af producentens anvisninger.
Kan LM-212IA drive højttalere med lav følsomhed?
Dens 50 watt pr. kanal i klasse A ophæver delvist den sædvanlige begrænsning ved single-ended-forstærkere, som ofte er forbeholdt højttalere med høj følsomhed. Den tåler et bredere udvalg af højttalere, samtidig med at den forbliver en rørforstærker, hvis samspil med højttalere med korrekt følsomhed vil give de bedste resultater.
Hvad er forskellen i forhold til en push-pull-konstruktion som LM-211IA eller LM-216IA?
En push-pull-kobling kombinerer to rør, der arbejder i modfase, for at levere mere effekt med lavere målt forvrængning. LM-212IA’s single-ended i klasse A prioriterer ét enkelt rør pr. kanal og en anden harmonisk profil, som efterspørges for mellemtoneområdet tekstur, på bekostning af et mere krævende design og en lavere elektrisk virkningsgrad.
Hvorfor en strømforsyning i et separat kabinet?
At placere strømtransformatoren væk fra de signalfølsomme trin reducerer påvirkningen fra magnetfelter og vibrationer på baggrundsstøjen. Denne adskillelse bidrager til en renere støjbaggrund, på bekostning af større pladsbehov og højere vægt.
