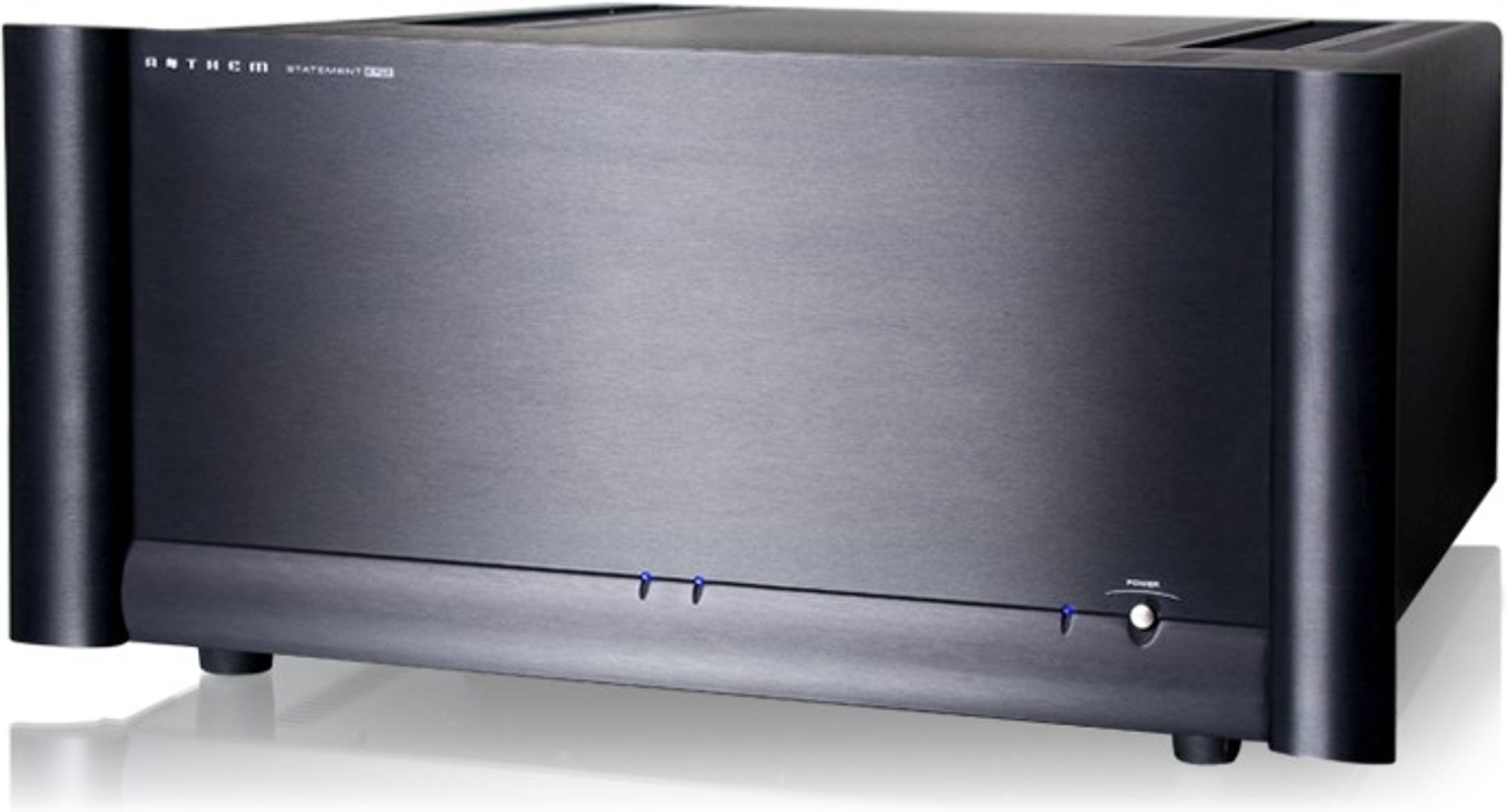

High-fidelity effektforstærker Anthem P2

Design med flere mono-forstærkere

P2 er en uafhængig monoblok forstærker. Hvert kanal er isoleret på et separat printkort med sin egen køler. Den har også sin egen strømforsyning. Fordi der ikke er nogen fælles signalvej mellem kanalerne, er der ingen krydstale.

Indgangstrin med komplementær modkobling

8 håndplukkede lavstøj bipolare transistorer, udvalgt for bedre balance, er konfigureret til aktiv modkoblingsstyring under belastning. Parvis montering sikrer også bedre varmeafledning under brug.

Massive toroid transformatorer

Med et lavt design fungerer disse lavimpedans transformatorer med én pr. kanal. De sikrer jævnstrømsreserver og den reneste strøm til forstærkertrinene. Deres særlige form er designet til at begrænse brum fra strømforsyningen. De suppleres af et reguleringstrin for at forhindre strømspidser fra at beskadige de foregående kredsløb.

14 bipolare transistorer pr. kanal

En forstærkers ydeevne er direkte relateret til antallet af kvalitetskomponenter med høj effekt i udgangstrinene. Jo flere transistorer, desto mere effekt er til rådighed til at levere musikalske crescendoer, tordenvejrseffekter og film-eksplosioner. Og desto mere strøm kan holdes i reserve.

Adskilte strømforsynings-print

P-seriens forstærker er eksemplarisk med hensyn til støjsvaghed. Hver kanal bruger to separate strømforsyninger, adskilt fra resten af transformatorviklingerne. Forstærkerne kan således levere en stabil, vedvarende strøm, selv ved maksimal effekt, uafhængigt af antallet af håndterede kanaler. Derudover overvåger et egenudviklet metningsstyresystem printkortene for at sikre, at der ikke opstår spidser. Endelig når støjniveauet, som kontrolleres af reguleringen, det meget lave niveau på 125 dB.

Håndlavet printkort

PCB’en er fremstillet i henhold til militærspecifikationen FR4 epoxyglas, der bruger 2 oz. rent kobber til ledebanerne. Ledningsevnen er maksimal, og isolationen mellem de ledende og jordlag sikrer beskyttelse mod indflydelse fra intern og ekstern elektromagnetisk energi.

Design uden sikring

P2 er direkte forbundet til kondensator-strømforsyningstrinene. Dette bevarer en lav impedans og maksimerer den tilgængelige effekt til forstærkertrinene. Selv når den driver en højttaler med lav eller kompleks impedans, er resultatet optimalt. Hvis der opstår kortslutning, frakobles kun indgangsreleet. Derudover beskyttes standby-kredsløbet af en termomodstand, der også beskytter mod overophedning. Når temperaturforholdene vender tilbage til det normale, genopretter systemet sig selv.

RCA og symmetriske XLR-indgange

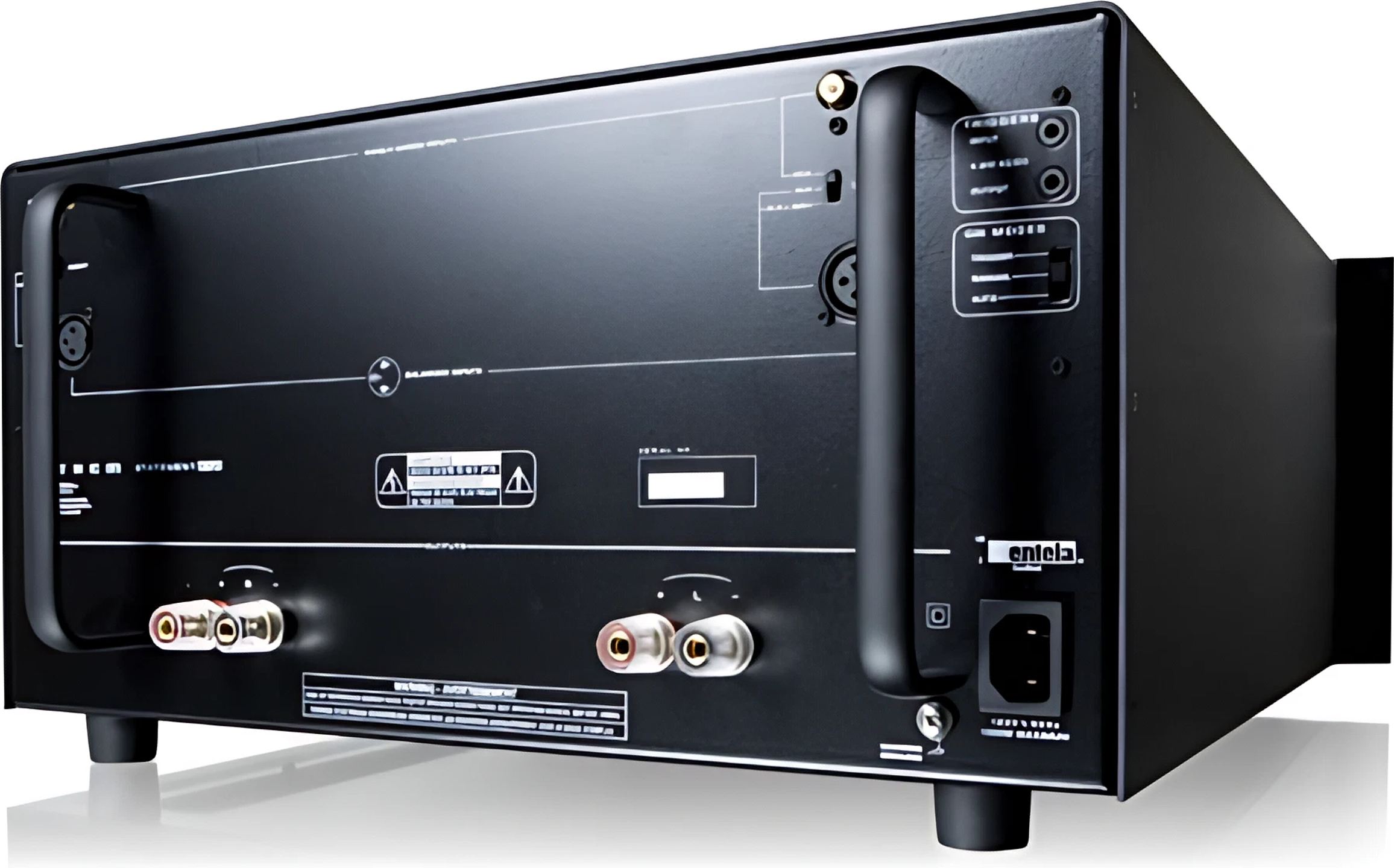

En trepositionskontakt på bagsiden af enheden gør det muligt at vælge mellem asymmetriske indgange eller ægte symmetriske professionelle XLR-indgange. Alle RCA- og XLR-stik er forgyldte for øget holdbarhed.

Store forgyldte højttalerterminaler

De specialfremstillede højttalerterminaler accepterer kraftige bare ledninger eller bananstik. De forgyldte terminaler har øget levetid.

Store aluminiumskølere

Med over 7258 cm2 varmeafledningsoverflade pr. kanal er P2 perfekt udstyret til at aflede al den varme, der genereres af den høje effekt, de leverer. Nøjagtig beregning af overfladearealet undgår brug af blæsere og dermed relaterede mekaniske og strømforsyningsstøj. Endelig overvåger en termisk sensor på hver køler kontinuerligt aktiviteten.

2-kanals effektforstærkere

Udgangseffekt:
- 325 W/kanal i 8 Ω
- 500 W/kanal i 4 Ω
- 675 W/kanal i 2 Ω

Målinger

IMD: 0,00019% (CCIF, 325 W i 8 Ω)
Frekvensgang: 10 Hz til 150 kHz (+0 -3 dB, 325 W i 8 Ω)
Dæmpningsfaktor: >600 ved 20Hz, 400 ved 1 kHz (ref. 8 Ω)
Signal-støj-forhold: 125 dB, A-vægtet (ref. 325 W)
Forstærkning: 29 dB
Flankestejlhed: 40 V/μs
Krydstale:
- -140 dB ved 20 Hz
- -80 dB ved 20 kHz
THD+N (225 W i 8 Ω):
- 0,0007% ved 1 kHz
- 0,008% ved 20 kHz
Frekvensgang:
- 20 Hz til 20 kHz (+0 -0,15 dB)
- 5 Hz til 100 kHz (+0 -2 dB)
Indgangsfølsomhed (RCA og XLR 0 dB indgang):
- Indgang: 1,0 Vrms (100 W i 8 Ω)
- Udgang: 28,3Vrms (100 W i 8 Ω)
Indgangsimpedans:
- 18 kΩ (RCA)
- 22 kΩ (XLR)
