Audiobyte Sort Drage

Black Dragon tilbyder at integrere svar på disse tre spørgsmål i én enkelt enhed, da det er en converter med alle de nyeste formatindgange, en forforstærker med både symmetriske og asymmetriske udgange og en hovedtelefonforstærker.

Black Dragons originale digitale behandlingsarkitektur gør den ret enestående i denne prisklasse. I stedet for at bruge chipsæt, der er tilgængelige med det samme til interne kredsløb, udgør et FPGA-kredsløb et sæt kraftfulde og konfigurerbare enheder opstrøms fra konverteringschipsættene. Dette kredsløb omfatter digitale modtagere, der sampler indgangssignaler ved 500 MHz, klokkesystemet, der kan takte ved fejlniveauer under et picosekund, et kraftfuldt digitalt filter bestående af 15 processorer og brugergrænsefladen.

Femtovox-klokkesystemet muliggør reduktion af jitter til under 300 fs lige før konverteringsindgangen. Det ejendommelige hybride fasedigitalfilter er en højtydende genprøver, der forbedrer indgangssignalet. Det er særligt effektivt for standardopløsningssignaler på 44,1 eller 48 kHz. Med det store antal “taps” og det omhyggeligt justerede svar er optagelsers udstrækning og atmosfære stort set optimeret, inden konverteringen overhovedet finder sted. Filteret kan aktiveres eller deaktiveres via menuen i brugergrænsefladen.

En sand dobbelt konvertering via 2 x AK4396 udgør det ideelle modstykke til den digitale indgangsetage. Hver chip behandler en kanal i sand symmetrisk tilstand og garanterer de bedst mulige analoge ydeevne samt den stærkeste støjundertrykkelse.

USB-indgangen kræver ingen applikationer til Mac eller Linux og accepterer native opløsninger på 24 bit/384 kHz i PCM og DSD x64 eller x128. I “download”-sektionen er ASIO- og WASAPI/KS-applikationer tilgængelige til Windows-systemer. Lydoverførslen via USB foregår i asynkron tilstand, hvor konverteren påtvinger sin egen klokke i stedet for computerens for minimal jitter.

Udgangstrinnet og hovedtelefonforstærkeren består udelukkende af diskrete komponenter, sandt symmetrisk og i klasse A uden modkobling. Den kan ubesværet drive hovedtelefoner med forskellige høje eller lave impedanser.

Hovedstrømforsyningen er af typen LNS (Low Noise Supply) lineær og baseret på to toroidtransformere. Den efterfølges af 11 sekundære, stabiliserede strømforsyninger via integrerede kredsløb, hvoraf 8 er støjsvage. Den samlede filterkapacitet overstiger 50.000 μF.

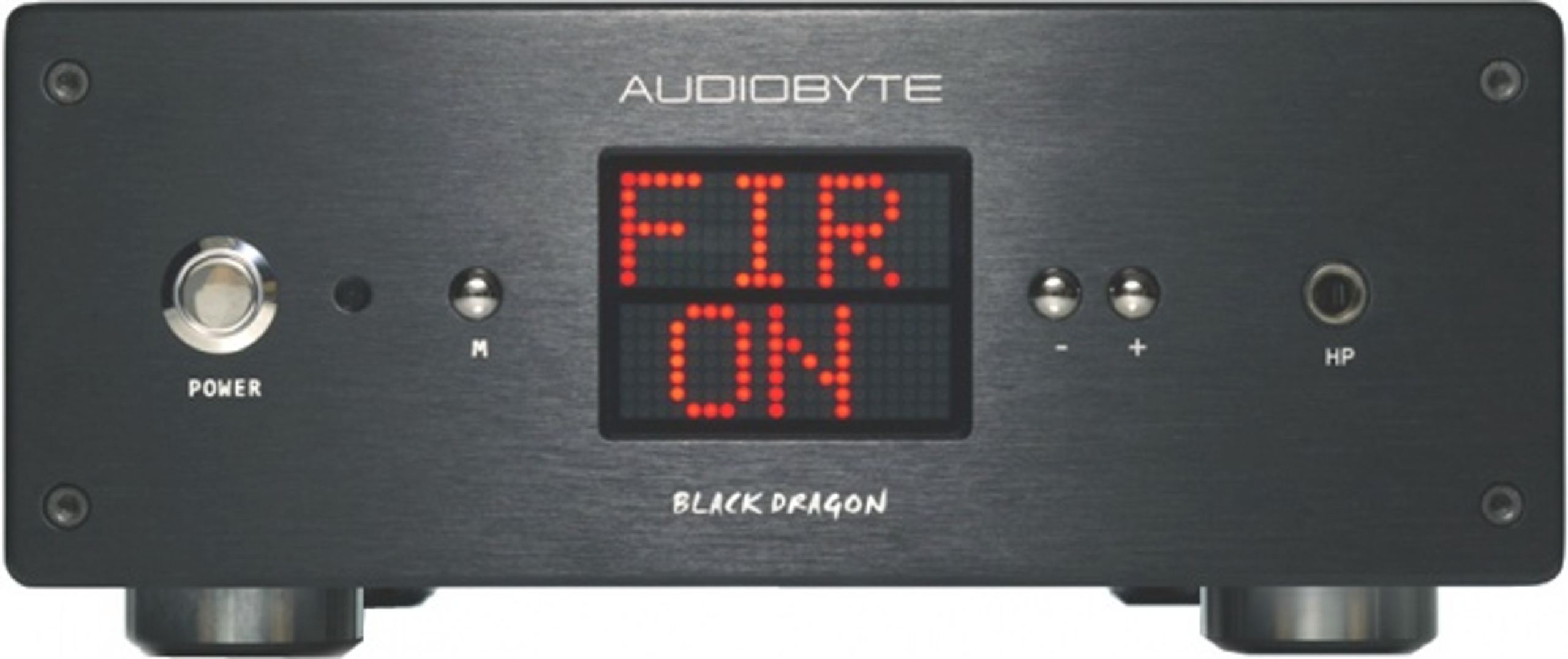

En stor skærm viser selv fra lang afstand, hvilken af de 5 valgte indgange der er valgt. Den analoge udgang er tilgængelig via hovedtelefonstik eller variabel symmetrisk eller asymmetrisk udgang.

DAC, forforstærker og hovedtelefonforstærker

• Understøttede samplingsfrekvenser:
  • 44,1 til 384 kHz PCM via USB eller I2S
  • DSD x64 eller x128 via USB
  • 4,1 til 192 kHz via S/PDIF eller AES/EBU
  • 44,1 til 96 kHz via Toslink
• Opløsning:
  • 32 bit via USB eller I2S
  • 24 bit via S/PDIF, AES/EBU eller Toslink

Kompatibilitet

• Driverløs til Mac OS eller Linux
• ASIO/KS/WASAPI-drivere til Windows XP, Windows 7, Windows 8

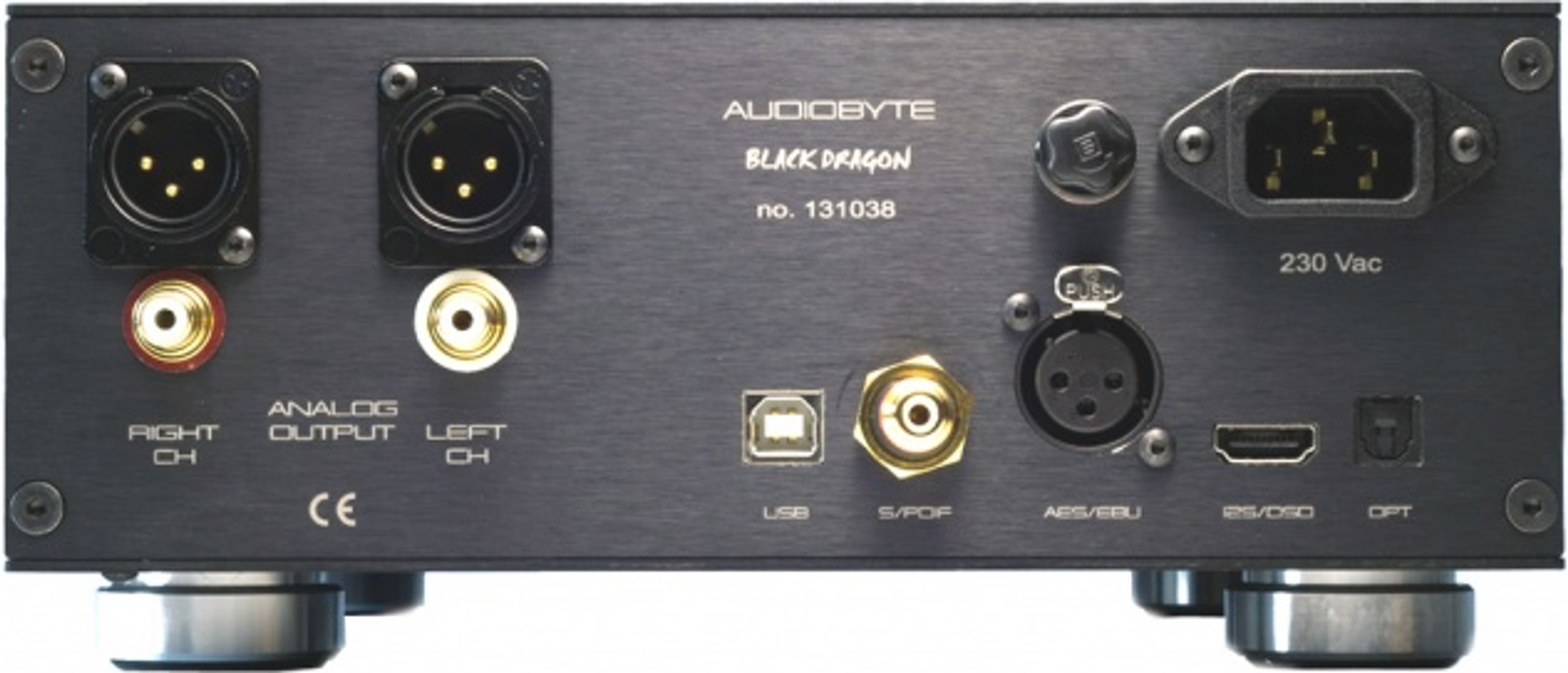

Tilslutning

Indgange

• USB - High speed B
• S/PDIF koaksial via RCA 75 ohm
• AES/EBU via XLR 110 ohm
• Toslink optisk
• I2S DSD via HDMI (LVDS)

Udgange

• Ubalanceret via RCA, 10 V spids
• Balanceret via XLR, 20 V spids
• Hovedtelefonudgang via jackstik, 800 mW ved 32 ohm

Generelt

• Strømforbrug: 35 W maksimum
• Dimensioner (BxDxH): 240 x 90 x 300 mm
• Vægt: 4,5 kg
