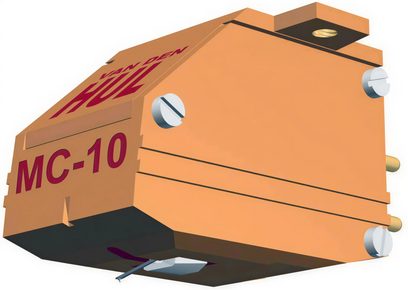

Van den Hul MC-10 Special
Van den Hul MC-10 Special: håndlavet moving coil-pickup
Denne moving coil-pickup samles i hånden i Nederlandene efter hver bestilling og forener det, der har skabt Van den Huls ry inden for analog lyd: en diamant med mærkets egen profil, som følger rillens fineste bølger, en nålefane i bor, der er både stiv og let, samt spoler af sølvtråd, der matches enkeltvis. Det lave udgangsniveau kræver passende elektronik og giver til gengæld en præcis og detaljeret aflæsning.
En VDH-I-diamant monteret på en nålefane i bor
Diamantprofilen VDH-I blev udviklet af A.J. van den Hul selv, og andre producenter har siden taget den i brug. Dens mål, 3 × 85 µm, beskriver en lang og meget smal kontaktlinje med rillens sider. Den laterale radius på 3 µm gør det muligt for nålen at følge modulationer, som mere afrundede diamanter kun strejfer, og det er disse, der bærer diskanten, overtonerne og tonernes anslag. Kontaktlængden på 85 µm fordeler nåletrykket over et større areal, hvilket reducerer trykket på vinylen og mindsker sliddet på både pladen og diamanten.
Diamanten er monteret på en nålefane (den lille stang, der overfører vibrationerne til spolerne) i bor, et materiale med meget høj stivhed i forhold til sin masse. Den bøjer ikke under belastning og farver ikke signalet med sine egne resonanser. Nålens ækvivalente masse på 0,35 mg er lav: de bevægelige dele følger rillens hurtige variationer uden forsinkelse, og det angivne frekvensområde strækker sig fra 5 Hz til 50 kHz. Denne type linjekontaktprofil har en bagside: den kræver omhyggelig justering. Justeringen i pickuphuset, azimut og tonearmens højde har større indflydelse end med en konisk diamant, og en forkert justeret pickup mister en stor del af det, der gør den særlig.
Sølvspoler og forstærket magnet
De to spoler er viklet af krystallinsk sølvtråd og matches for at opnå identiske kanaler med en niveauforskel på under 0,5 dB mellem venstre og højre. Kanalseparationen overstiger 35 dB ved 1 kHz og forbliver over 30 dB ved 10 kHz, hvor mange pickupper taber terræn. Stereobilledet bevarer sin bredde og præcision helt op i diskanten. Hver spole har en modstand på 9 Ω.
Betegnelsen »Special« angiver to ændringer i forhold til den oprindelige MC-10. Den forreste pol i det magnetiske kredsløb er tykkere, og en lille ekstra magnet supplerer hovedmagneten. Det forstærker magnetfeltet, som spolerne bevæger sig i, hvilket forbedrer opløsningen og øger udgangsspændingen. Med 0,65 mV er MC-10 Special dog stadig en pickup med lavt udgangsniveau: en klassisk moving magnet-pickup leverer flere millivolt.
Valg af phonoforforstærker, belastning og tonearm
Det lave udgangsniveau kræver en MC-phonoindgang med høj forstærkning, omkring 60 dB, eller en step-up-transformer foran en MM-indgang. En MM-indgang alene, indstillet til 47 kΩ, giver ikke tilstrækkelig forstærkning og belaster ikke pickuppen korrekt. Van den Hul anbefaler en belastningsimpedans på 200 Ω. Belastningskapacitansen har ingen nævneværdig indflydelse, så valget af tonearmskabel er frit.
Pickuppen vejer 8,2 g og monteres med to skruer i standardformatet på en halv tomme. Dens compliance på 28 µm/mN gør den eftergivelig: den passer til tonearme med lav til middel effektiv masse, mellem 8 og 12 g. På en for tung tonearm bliver resonansfrekvensen for kombinationen af tonearm og pickup for lav, så den bliver følsom over for skæve plader og vibrationer fra gulvet. Nåletrykket indstilles mellem 13,5 og 15 mN, og pickuppen aflæser ved 315 Hz modulationer med en amplitude på 70 til 80 µm, hvilket giver en komfortabel margin til plader med kraftig bas. Den vertikale sporingsvinkel er 22°.
Fremstilling på bestilling i Nederlandene
Van den Hul har ikke færdige MC-10 Special på lager. Hver pickup samles i hånden efter bestilling med en leveringstid på omkring to uger. Mærket tilbyder også udskiftning af diamanten og andre vedligeholdelsesydelser på forespørgsel, hvilket forlænger levetiden for en pickup, hvis hus og generator ikke slides.
Tekniske specifikationer
Pickuptype og fremstilling
- Anvendelse: phonopickup til pladespiller
- Teknologi: bevægelig spole (MC)
- Fremstilling: håndværksmæssig, håndlavet
Aftastningssystem
- Nålespids: VDH Type 1
- Nålefane: bor
Generator
- Spoler: parret Crystal-sølvtråd
- Udgangsspænding: 0,65 mV pr. kanal
Videreudvikling « Special »
- Forreste polstykke: tykkere end i den tidligere version
- Magnet: lille ekstra magnet
- Opløsning: forbedret
- Udgangsspænding: optimeret i forhold til den tidligere version
Ofte stillede spørgsmål
Hvor meget svarer en nåletryk på 13,5 til 15 mN til i gram?
Dette interval svarer til cirka 1,38 til 1,53 g. Et udgangspunkt på omkring 1,45 g gør det muligt efterfølgende at finjustere ved at lytte eller ud fra afspilningens stabilitet i krævende passager. En elektronisk nåletryksvægt giver en mere pålidelig indstilling end skalaen på kontravægten.
Hvorfor er udgangsspændingen angivet ved 5,7 cm/s?
Det er den referenceskærehastighed, Van den Hul har valgt. Andre producenter måler ved 5 cm/s: omregnet til denne reference leverer MC-10 Special cirka 0,57 mV. Dette er vigtigt, når man sammenligner med de forstærkningsområder, der er angivet for phonoforforstærkere.
Kan brugeren selv udskifte nålen?
Nej. I en moving coil-pickup udgør diamanten, nålearmen og spolerne én samlet enhed. Udskiftning af diamanten udføres hos Van den Hul efter anmodning via forhandleren.
Hvilken step-up-transformer skal man vælge?
Der kræves en model beregnet til MC-pickupper med lav impedans, da MC-10 Special har 9 Ω pr. spole. Transformatoren tilsluttes derefter en almindelig MM-phonoindgang på 47 kΩ. Et for lavt omsætningsforhold giver et utilstrækkeligt signalniveau, mens et for højt forhold belaster pickuppen for meget: forholdet vælges ud fra pickuppens impedans.
Kan man afspille monoplader og 78-plader?
Mono-mikrorilleplader kan afspilles uden problemer. 78-plader, der er graveret med langt bredere riller, kræver en diamant med større radius: VDH-I-profilen er ikke egnet til dem og kan beskadige disse plader.
Hvad er forskellen i forhold til MC-One Special og MC-Two Special?
MC-One Special er en udvalgt version af MC-10 Special med identiske specifikationer på papiret. MC-Two Special bygger på samme grundlag, men med kobberspoler og en høj udgangsspænding på 2,25 mV, som tilsluttes en MM-indgang uden transformator eller MC-forstærkning.
Fungerer pickuppen på en tonearm på en pladespiller i begynderklassen?
Den passer mekanisk til enhver tonearm med halvtommemontering, hvis effektive masse ligger mellem 8 og 12 g, og som giver mulighed for præcis justering af nåletryk, antiskating og ideelt set højde. En tonearm uden justering af azimut eller højde begrænser præcisionen af justeringen, som VDH-I-profilen er følsom over for.
