Bowers & Wilkins CCM664SR, stereo i én enkelt loftshøjttaler
I en gang, et køkken eller et lille kontor giver det ikke altid mening at montere to højttalere i loftet: Der er ikke plads, og ingen opholder sig i lyttepositionen mellem de to. Bowers & Wilkins har samlet de to stereokanaler i én enkelt indbygningshøjttaler på 15 cm og tilføjet en omskifter, som også gør den til en surroundkanal i et hjemmebiografsystem.
To kanaler samlet i én udskæring

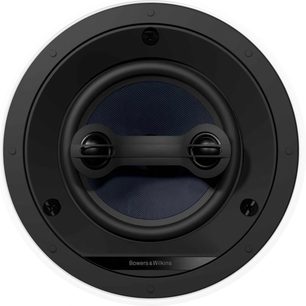

Princippet bygger på en bas-/mellemtoneenhed på 150 mm med dobbelt svingspole. Hver spole modtager en kanal, venstre eller højre, og membranen af sort vævet glasfiber summerer de to signaler i basområdet. Det er det område, hvor øret har svært ved at lokalisere lydens oprindelse, og blandingen af kanalerne går derfor ubemærket hen. Positionsinformationen ligger højere i frekvensspektret, og det er her, CCM664SR igen adskiller venstre og højre: To 20 mm soft dome-diskantenheder, placeret forskudt i forhold til hinanden på fronten, gengiver hver sin kanal.
Resultatet har ikke samme brede lydbillede som et par højttalere med god afstand imellem, og det er heller ikke dens opgave. Et gennemgangsrum eller et lille rum bevarer hele stereomikset: En stemme eller et instrument, der er optaget på kun én kanal, forbliver hørbart, hvilket ville gå tabt med en enkelt højttaler tilsluttet i mono til kun én udgang. Frekvensgangen strækker sig fra 48 Hz til 30 kHz ved -6 dB, en respektabel bas for en 15 cm-enhed indbygget i et loft.
Sådan læses følsomhed og impedans korrekt
Databladet angiver to følsomhedstal, og forskellen er let at forklare. Når kun én kanal tilføres et signal, leverer højttaleren 82 dB ved 1 m med 2,83 V. Når begge kanaler modtager signalet, driver de to spoler den samme membran, og niveauet stiger til 88 dB, altså seks decibel mere, svarende til en fordobling af lydtrykket. Almindelig stereomusik ligger tæt på dette andet tilfælde, da størstedelen af indholdet er fælles for de to kanaler.
Hver kanal har en nominel impedans på 8 Ω, som ikke falder under 4 Ω. Bowers & Wilkins anbefaler en forstærker på 25 til 80 W pr. kanal, et interval, som de fleste stereoforstærkere, multirums-zoneforstærkere og hjemmebioforstærkere dækker. CCM664SR tilsluttes både venstre og højre udgang i samme zone, ligesom et almindeligt højttalerpar.
En omskifter til at skifte fra stereo til surround
En omskifter med to positioner ændrer højttalerens funktion. I stereopositionen gengiver den venstre og højre kanal som beskrevet ovenfor. I surroundpositionen bliver den en surroundkanal i et hjemmebiografsystem, hvor man ønsker en omsluttende lyd frem for en lydkilde, som øret kan lokalisere over hovedet. Bagkanalerne i en stue eller et dedikeret rum kan dermed installeres i loftet uden højttalere på gulvet eller monteret på væggen.
Hurtig montering i både nybyggeri og ved renovering
QuickDogs-fastgørelsen benytter beslag, der drejer ind bag gipspladen, når skruerne spændes, og presser rammen mod loftet. Installationen udføres fra rummet i en udskæring med en diameter på 202 mm. Den synlige ramme måler 240 mm og stikker kun 4 mm ud fra loftet. Der kræves en indbygningsdybde på 133 mm, et mål, der skal kontrolleres ved et nedhængt loft med begrænset hulrum eller tæt på en loftsbjælke. Det hele vejer 2,2 kg.
Flere tilbehørsdele understøtter monteringen. Formonteringssættet PMK C6 fastgøres, inden pladerne monteres, og markerer udskæringens placering i nybyggeri. Indbygningskasserne BB C6 og BB 165C lukker højttalerens bagside, og versionen BB 6C tilføjer brandbeskyttelse til lofter, hvor det er påkrævet.
Dokumentation
Fransk
Tekniske specifikationer
Installation
- To-vejs indbygget loftshøjttaler
- Hurtigmonteringsbeslag “QuickDog” for nem installation
- Stereo/omgivelsesvælger til at ændre højttalerens funktion
- Effektkapacitet: 25 - 80 W (pr. kanal)
Akustiske komponenter
- 2 diskantdomer på 20 mm
- Mellem-/basenhed i sort glasfiber på 150 mm
Lydpræstationer
- Frekvensrespons (-6 dB): 48 Hz - 30 kHz
- Følsomhed:
- 88 dB (2 aktive kanaler)
- 82 dB pr. kanal
- Nominel impedans: 8 Ω (4 Ω min.) pr. kanal
Dimensioner og vægt
- Indbygningsdiameter: 202 mm
- Indbygningsdybde: 133 mm
- Fremspringstykkelse: 4 mm
- Nettovægt: 2,2 kg
Kompatibelt tilbehør
- Forudmonteringssæt: PMK C6
- Indbygningsbokse: BB C6, BB 165C
- Brandsikker indbygningsboks: BB 6C
Ofte stillede spørgsmål
Hvilket kabel skal man bruge til en stereohøjttaler i loftet?
CCM664SR modtager to kanaler og kræver derfor to par ledere, altså et højttalerkabel med fire ledere mellem forstærkeren og loftet. Tværsnittet vælges efter længden: 1,5 mm² er velegnet til korte afstande i en bolig, mens 2,5 mm² er at foretrække ved afstande over cirka femten meter for at begrænse tab i kablet.
Hvorfor vælge en enkelt CCM664SR frem for et par indbygningshøjttalere?
Et par er stadig at foretrække i et rum, hvor man sætter sig for at lytte, en stue eller et soveværelse, da afstanden mellem de to højttalere skaber et stereoperspektiv. CCM664SR har fordelen i rum, hvor man bevæger sig rundt (gang, entré, lille køkken, kontor), hvor én udskæring er nok, og hvor lytteren aldrig er placeret midt mellem et par højttalere.
Er en indbygningsdåse nødvendig?
Højttaleren fungerer uden kabinet, idet hulrummet over det nedhængte loft fungerer som kabinetvolumen. Et lukket kabinet giver et kendt og konstant volumen bag højttalerenheden, hvilket stabiliserer bassen, og begrænser lydens spredning til loftsrummet eller det tilstødende rum. I et loft, der skal bevare sin brandmodstandsevne, er den brandhæmmende model BB 6C det rette valg.
Kan man installere flere CCM664SR i samme rum?
Ja, i en lang gang eller et stort åbent rum kan flere højttalere fordelt i loftet gengive den samme musik jævnt. Det er da nødvendigt at kontrollere, at forstærkeren kan håndtere den resulterende belastning, da paralleltilslutning af flere 8 Ω-højttalere til de samme udgange sænker den impedans, som forstærkeren ser. En multizoneforstærker eller én udgang pr. højttaler gør beregningen enklere.
Hvornår skal man bruge PMK C6-formonteringssættet?
Ved nybyggeri eller omfattende renovering, før gipspladerne monteres. Sættet fastgøres på skelettet, elektrikeren fører kablet frem til det, og derefter skærer gipsmontøren ud på det markerede sted. Højttaleren monteres til sidst i byggeriet, når malerarbejdet er afsluttet, uden risiko for at gøre den beskidt eller beskadige den.
Er højttaleren egnet til et Dolby Atmos-system?
I surroundposition varetager CCM664SR surroundkanalerne i et hjemmebiografsystem. Til højdekanalerne i et Dolby Atmos-system søger man snarere en præcis lydkilde placeret foran og bag lyttepositionen, og et par monolofthøjttalere er fortsat den mest almindelige løsning til disse kanaler.
Kan gitteret males?
Gitteret kan males, så det matcher loftets farve. Det er bedst at tage det af højttaleren og påføre maling i tynde lag, helst med en sprøjtepistol, for ikke at tilstoppe perforeringerne.
