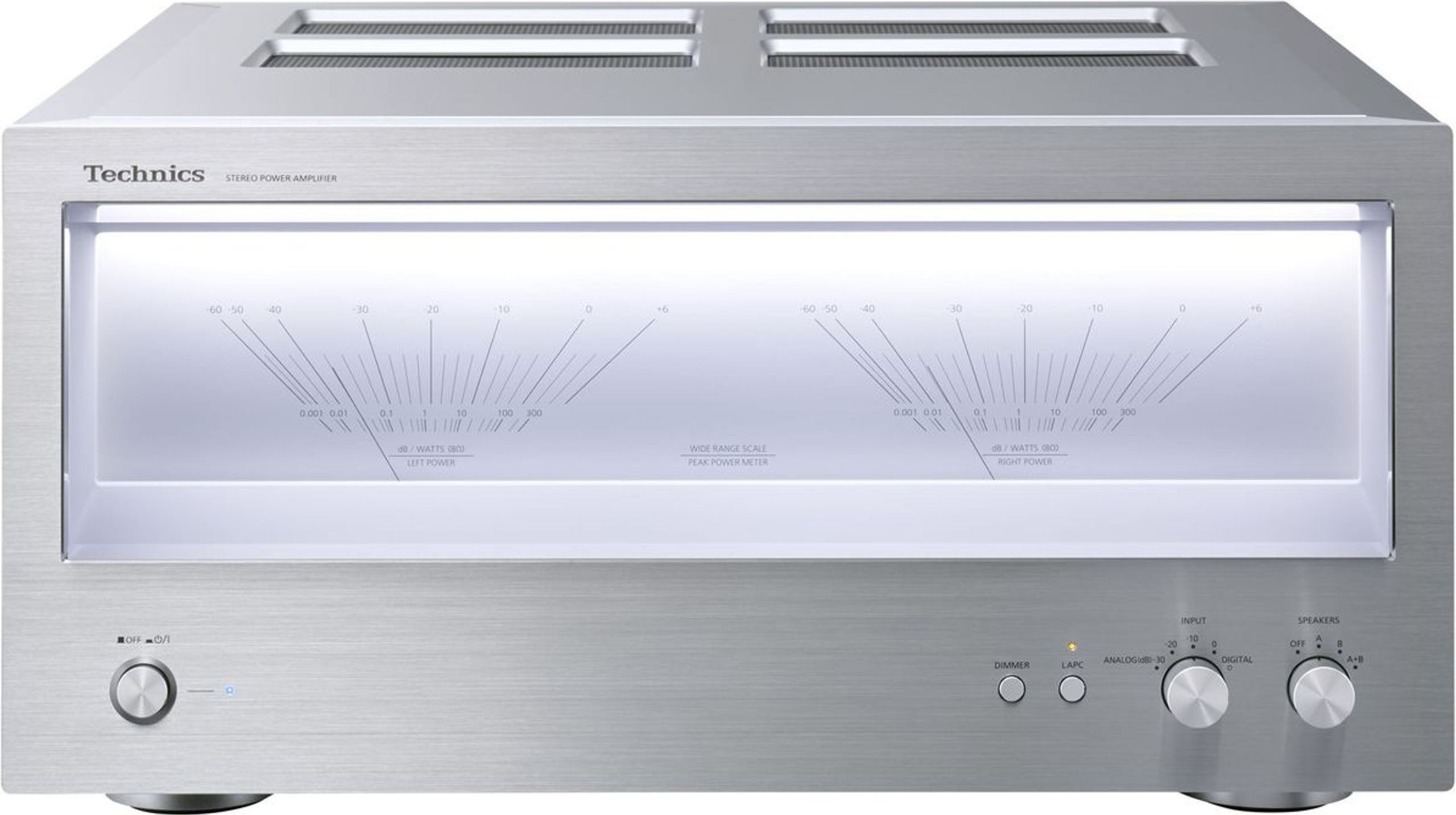

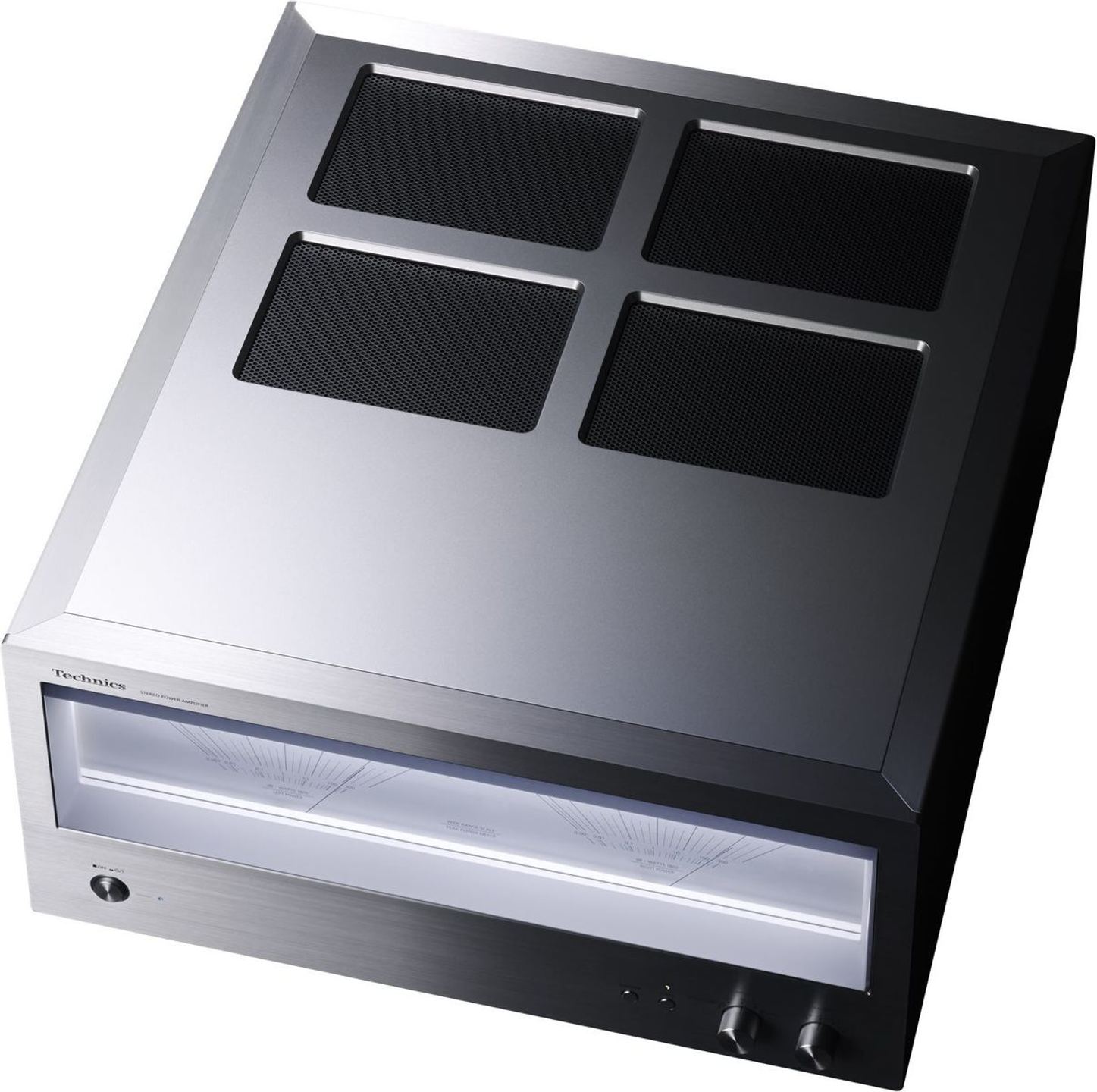

High-fidelity effektforstærker Technics SE-R1E-S

Digitalt JENO-kredsløb

I digitale systemer er jitter den primære årsag til forvrængning. Det skyldes dårlig synkronisering af de klokker, der styrer den digital-til-analog-konvertering. For at eliminere lydforringelse forårsaget af jitter har Technics udviklet sit eget jitter-reduktionskredsløb, der integrerer en klokkegenerator i støjreduktionskredsløbet for at reducere jitter i de lave frekvenser. Det integrerer også en højpræcisions samplingskonverter for at fjerne jitter i de høje frekvenser. På denne måde reduceres jitter i alle frekvensområder.

Det fungerer i samspil med et nyligt udviklet, originalt og højpræcisions PWM-kredsløb (Pulse Width Modulation), der optimerer rekvantiseringsgraden og kurvens progressivitet, således at der opnås D/A-konvertering uden tab af dynamisk område. Denne teknologi gør det muligt for Technics at opnå en naturlig, delikat lydgengivelse med alle nuancer i signalet.

GaN MOS-FET-transistor drivertrin

I forstærkerens effekttrin anvender Technics et GaN-baseret (galliumnitrid) FET-drivertrin med lav modstand. Dette muliggør konstruktionen af en simpel push-pull effektforstærkning, der reducerer signalvejen og sikrer fremragende linearitet, uanset lydniveau.

Fasekalibrering med belastningstilpasning

En højttalers impedans er ikke konstant, den varierer med frekvensen og påvirker dermed forstærkerens belastning og potentielt lyden. Technics kan måle forstærkerens frekvens/fase-amplitudekapacitet i forhold til den tilsluttede højttaler og har udviklet en algoritme til impedanstilpasning af højttaleren ved hjælp af digital signalbehandling, der giver en lineær amplitude/fase-kurve.

Overførsel af originalt digitalt signal

Nogle systemer anvender et digitalt link mellem kilde og forforstærker for at bevare det digitale signals renhed så længe som muligt. Technics Digital Link går endnu længere. Det eliminerer forforstærkerens volumenkontrolfunktion og sender i stedet volumeninformationen direkte til forstærkeren sammen med det digitale lydsignal. Forstærkerens jitter-reduktionskredsløb reducerer jittereffekter i signaloverførslen og styrer volumen direkte på PWM-konverteringsniveauet.

Dette nye lydoverførselsinterface, Technics Digital Link, understøtter lydsignaler op til 32 bit/384 kHz og eliminerer kanal-til-kanal-effekter ved at overføre højre og venstre kanal signaler separat.

Technics Digital Link er derfor en ideel forstærkeropsætning, der minimerer forringelser mellem forforstærker og slutforstærker og opnår fremragende stereoadskillelse og gengivelse af de mest subtile signaler. Resultatet er en endnu mere dynamisk og detaljeret lyd.

Hurtig, lineær og støjsvag strømforsyning

Nøjagtig gengivelse af dynamiske, kraftfulde lyde fra svage signalnuancer til kraftige passager kræver en forstærker med en særlig strømforsyning. Den skal være både kraftfuld og støjsvag og i stand til at reagere øjeblikkeligt på skiftende lydsignaler uden spændingsudsving.

Strømforsyningen i en traditionel forstærker består af en kraftig effekttransformer og et ensretterkredsløb. Efter undersøgelse af forskellige måder at opnå den ideelle spænding og strømbølgeformer på, besluttede Technics at anvende en lineær strømforsyning kombineret med et stort buffertrin. Disse teknologier, integreret i strømforsyningskredsløbet, gør forstærkeren i stand til at drive højttalerne ved fuld effekt under alle forhold.

Batteridrevet klokkegenerator

Da klokkegeneratoren er et særligt følsomt kredsløb, kræver den en strømforsyning, der er fuldstændig isoleret fra støj eller udsving i de primære strømforsyninger. Technics har stor erfaring med batteri-isolation fra sine tidligere analoge forstærkere, hvor de brugte det til at skabe et ultra-lavstøj forforstærkertrin.

Tekniske specifikationer

Udgangseffekt
- 150 W + 150 W (1 kHz, T.H.D. 0,5%, 8 Ω, 20 kHz LPF)
- 300 W + 300 W (1 kHz, T.H.D. 0,5%, 4 Ω, 20 kHz LPF)

Digital teknologi

JENO digitalt kredsløb
GaN-FET transistor driver-trin
LAPC (Load Adaptive Phase Calibration)
Technics Digital Link (Overførsel af originalt digitalt signal)
Ultrahurtig støjsvag lineær strømforsyning
Batteridrevet urgenerator

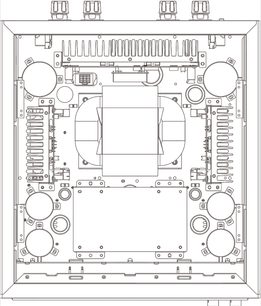

Dobbelt mono-konstruktion
Dobbelt høj stivheds metalchassis

Eksklusiv Technics produktion

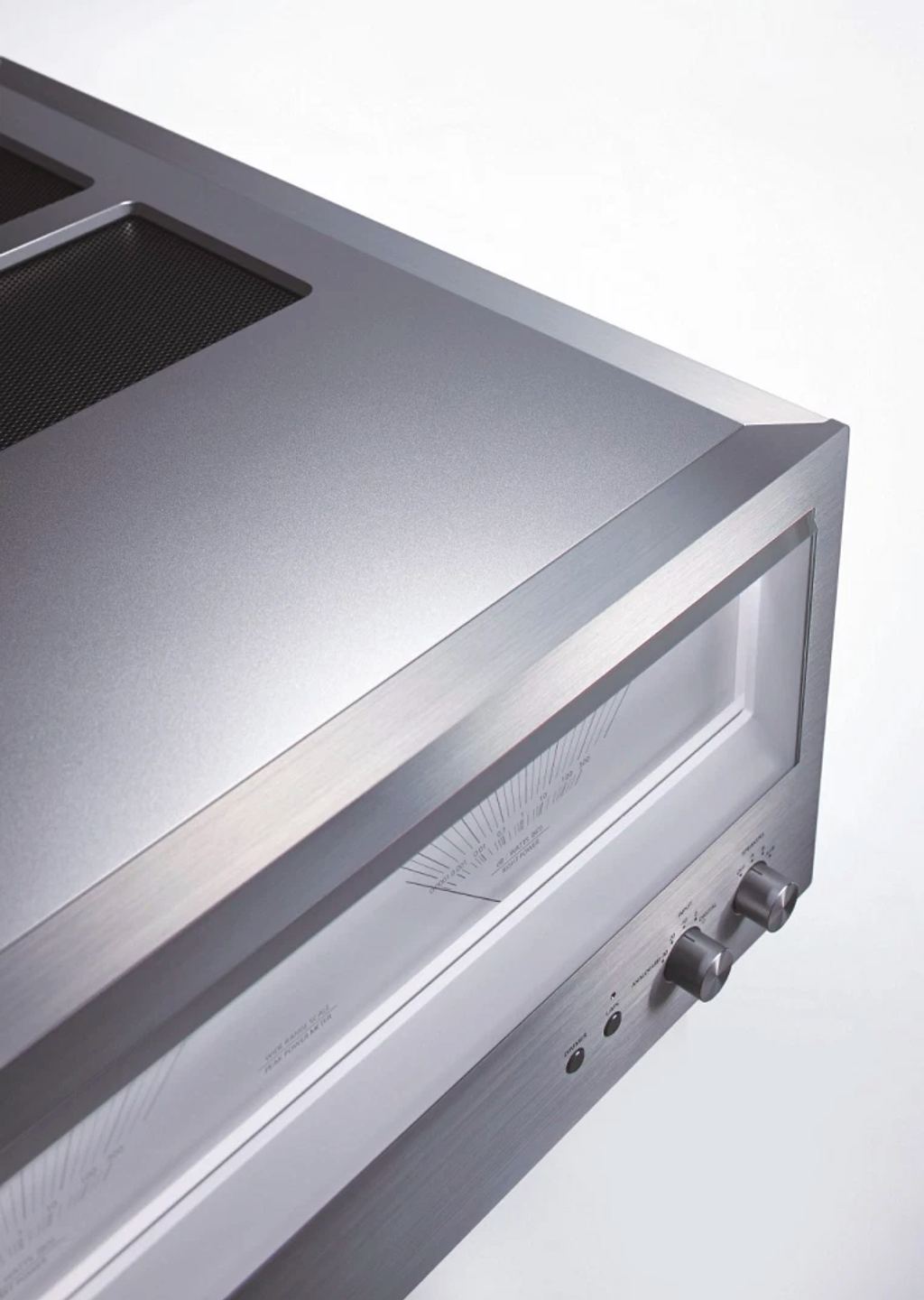

Børstet aluminiumsfinish

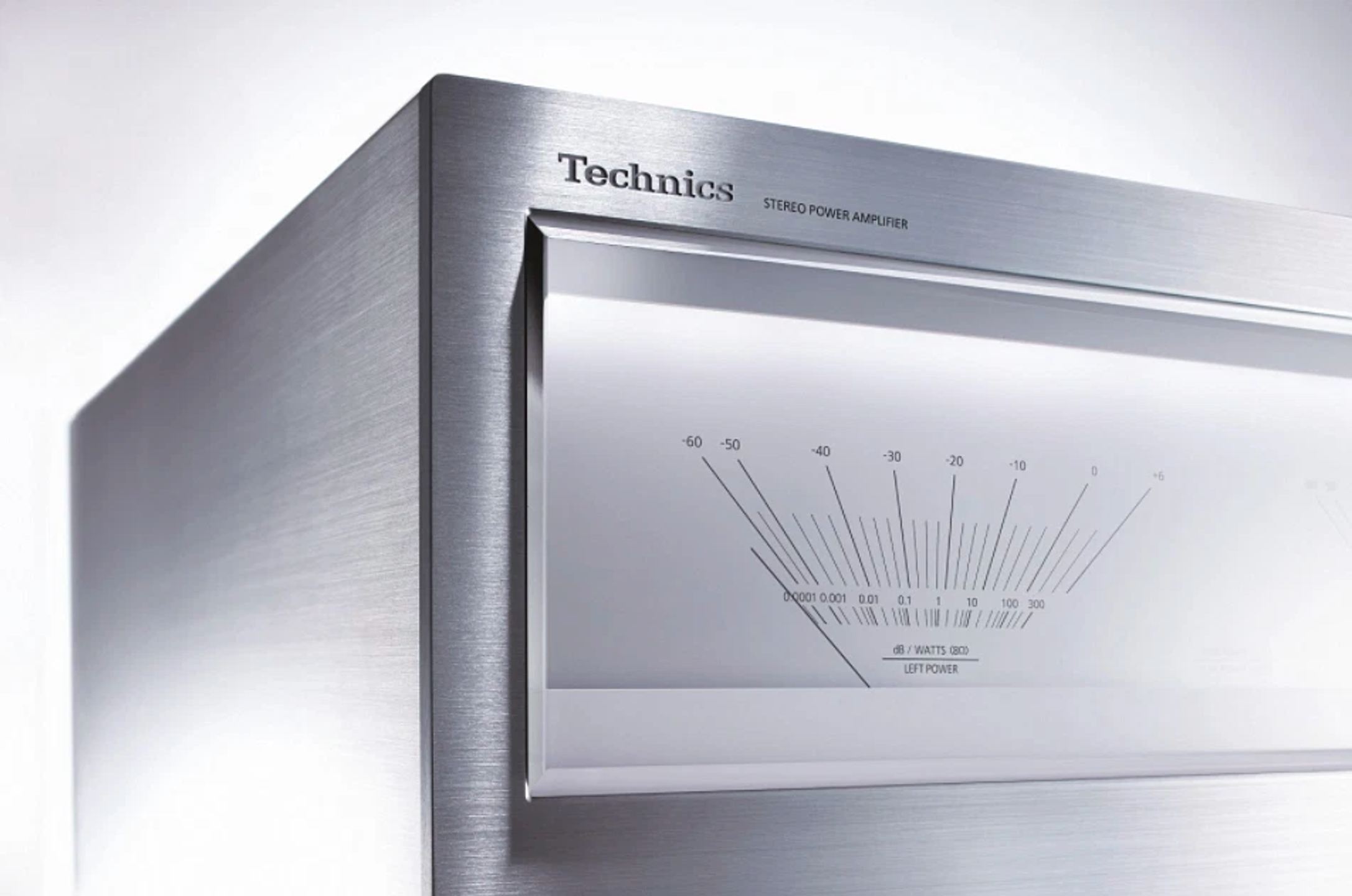

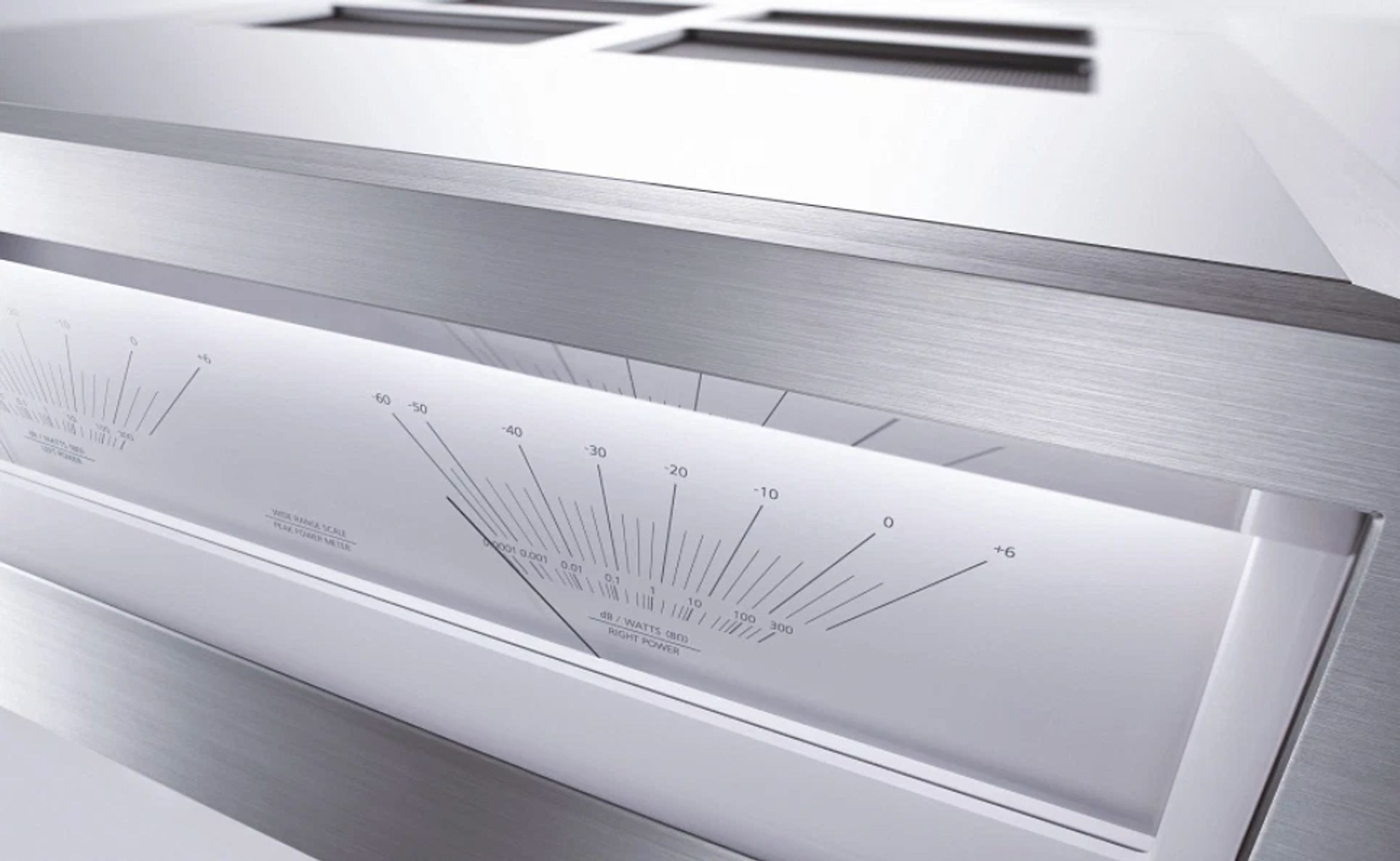

Stor bagbelyst VU-måler med hvide LED’er
Symmetrisk struktur

Målinger

Indgangsfølsomhed / Indgangsimpedans
- Asymmetrisk: 1,2 V / 47 kΩ
- Symmetrisk 1,2 V / 47 kΩ
Frekvensgang: 1 Hz - 90 kHz (-3 dB, 8 Ω)
THD+N: 0,05% (1 kHz, 75 W, 8 Ω, 20 kHz LPF)

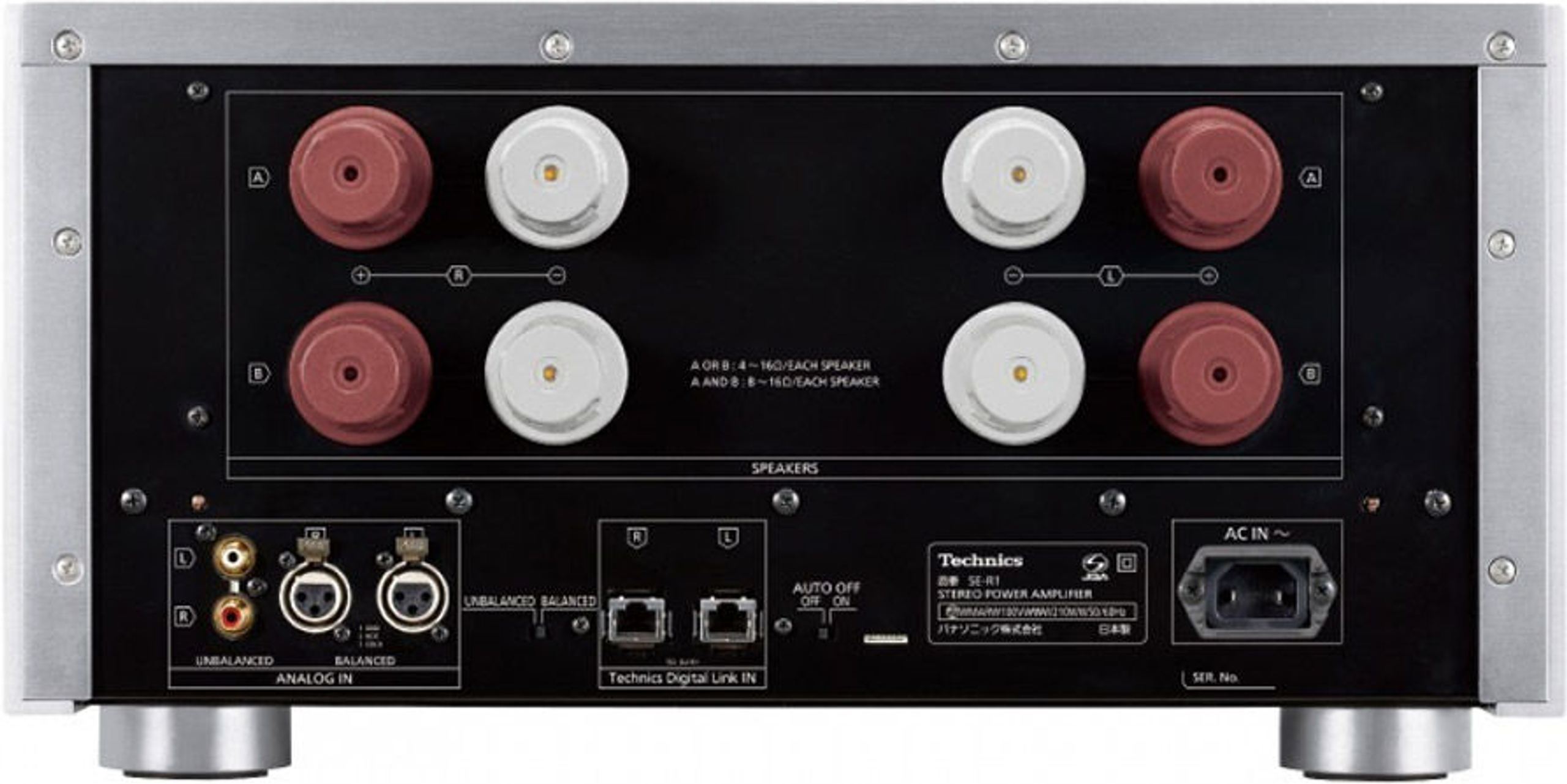

Belastningsimpedans: A eller B, Bi-wiring: 4 - 16 Ω, A + B: 8 - 16 Ω
