Inakustik Referenz LS-1102

Et stort tværsnit er ikke nok til at skabe et godt højttalerkabel: måden, kobberet er fordelt på, tæller også. Her er hver polaritet fordelt på tre ledere, som ligger skiftevis med lederne med modsat polaritet, under en kappe med en diameter på 10 mm. Kablet sælges i afklippede længder og kan bestilles i præcis den længde, din installation kræver. Det er den mest avancerede model i in-akustiks Referenz-serie i metermål, fremstillet i Tyskland.

Tre ledere pr. polaritet, placeret skiftevis

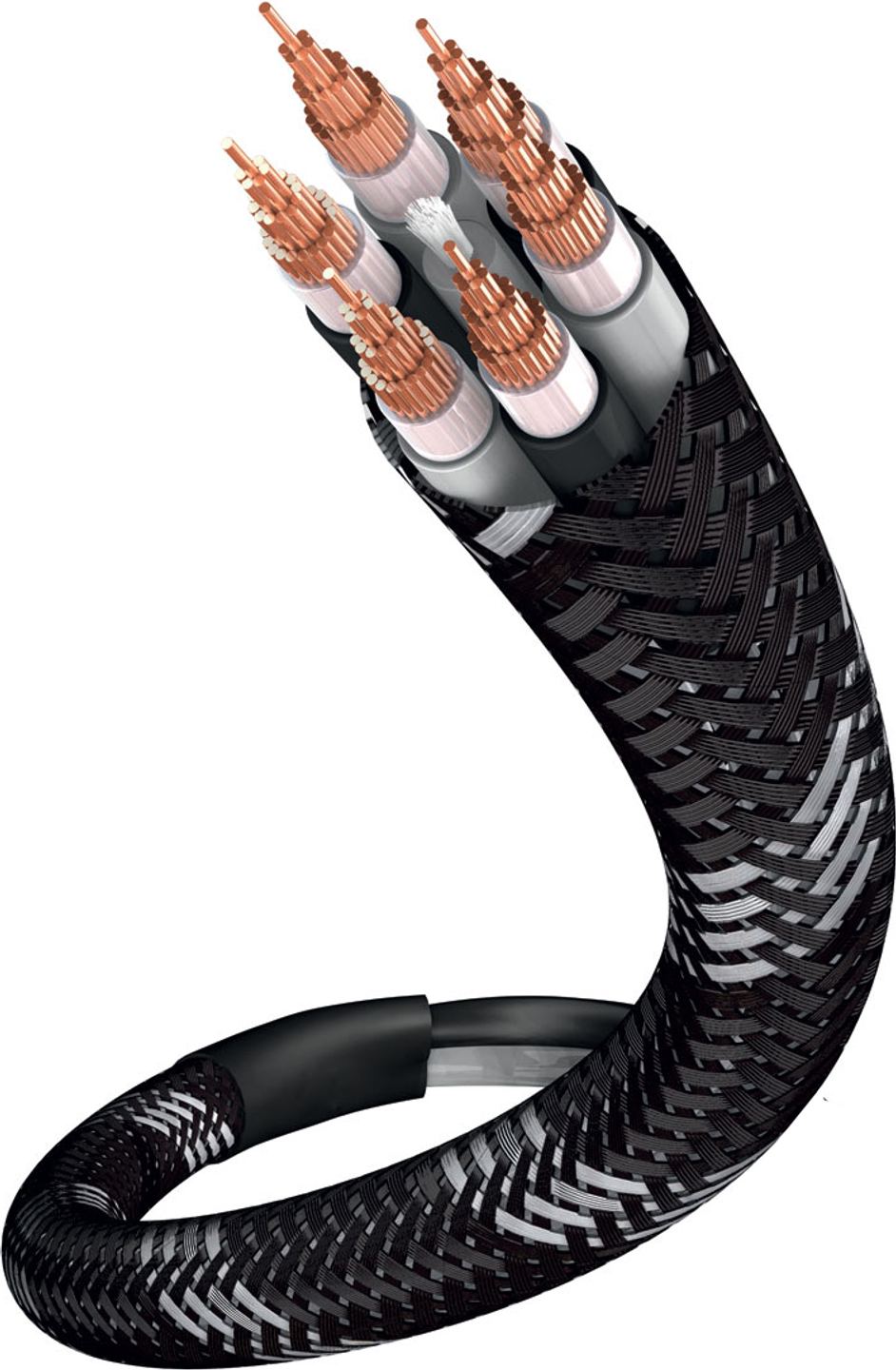

LS-1102 samler seks ledere på hver 1,95 mm². Tre fører signalet, og tre sørger for returvejen, hvilket giver et tværsnit på 5,85 mm² pr. pol. De er placeret med tredobbelt symmetri: omkring kablets akse har hver positiv leder negative ledere som naboer.

Denne skiftevise placering har til formål at reducere induktansen. Mellem strømmens frem- og returvej danner ethvert kabel en sløjfe, og denne sløjfe skaber et magnetfelt, som hæmmer signalet mere, jo højere frekvensen bliver. Når de to polariteter ligger tæt og indflettet mellem hinanden, udligner deres felter hinanden, og induktansen falder. Over få meter er effekten beskeden; den får større betydning over lange afstande og med højttalere, hvis impedans falder lavt i diskantområdet. At bringe polariteterne tættere sammen har dog en pris: lederne ligger over for hinanden over et større areal, hvilket øger kablets kapacitans. Det er isoleringens opgave at holde den nede.

En opskummet isolering, der holder kapacitansen nede

Hver leder er omsluttet af en DUO-PE II-isolering i to lag. Det første er af opskummet polyethylen: opskumningen indkapsler luft i materialet, og luft har den laveste dielektricitetskonstant, man kan opnå i et kabel. Mindre isoleringsmateriale mellem lederne betyder lavere kapacitans og dermed et kabel, der lagrer mindre energi som en lille kondensator. Et lag massiv polyethylen dækker det mere skrøbelige skum og beskytter det mod sammenpresning. En netkappe af polyethylen omslutter det hele.

De fleste transistorforstærkere påvirkes ikke af kapacitansen i et almindeligt højttalerkabel. Visse kredsløb med meget stor båndbredde eller lav modkobling er mere følsomme over for den, og det er med dem, at kompromiset mellem lav induktans og begrænset kapacitans er mest relevant.

Tråde ordnet lag for lag

Hver af de seks ledere består af 37 kobbertråde med høj renhed, snoet koncentrisk: en central tråd og derefter successive lag med 6, 12 og 18 tråde, hver på en fastlagt plads. Ved traditionel snoning krydser trådene hinanden tilfældigt langs hele længden, og deres kontaktpunkter varierer fra sted til sted. Den koncentriske struktur fastholder disse kontaktpunkter og giver en ensartet leder fra ende til ende.

Skin-effekten, denne tendens til, at strømmen koncentreres ved en leders overflade, er fortsat svag ved lydfrekvenser for tråde med denne diameter. Fordelen ved den koncentriske snoning ligger især i lederens mekaniske og elektriske ensartethed langs hele den afklippede længde.

Et tværsnit, der klarer afstanden

Med 5,85 mm² pr. pol ligger modstanden omkring 0,006 ohm pr. meter, når både frem- og returvejen medregnes. På en forbindelse på 10 meter svarer det til cirka 0,06 ohm, knap 1,5 % af impedansen i en højttaler på 4 ohm. Et almindeligt kabel på 2,5 mm² når op på næsten 0,14 ohm over samme afstand.

Denne modstand lægges til forstærkerens og reducerer dens evne til at bremse basenhedernes bevægelse, det man kalder dæmpningsfaktoren. Jo lavere den forbliver, desto bedre holdes bassen under kontrol. LS-1102 er relevant, når højttalerne står langt fra forstærkeren (bagkanaler i et hjemmebiografsystem, et stort rum, hvor elektronikken står i den ene side), eller når deres impedans falder markant i basområdet. Til to reolhøjttalere på 8 ohm to meter fra forstærkeren er dette tværsnit langt større end nødvendigt.

Afklipning, afisolering og terminering

LS-1102 sælges i metermål og klippes i to lige lange stykker til venstre og højre kanal, selv om den ene højttaler står tættere på: de to kanaler bevarer samme elektriske egenskaber. I hver ende samles de tre ledere med samme polaritet og snoes sammen før tilslutning.

Når lederne er samlet, passer tværsnittet for hver pol i de fleste skrueterminaler som afisoleret ledning. Til bananstik eller kabelsko kræves modeller, der kan rumme mindst 6 mm²; de rhodiumbelagte modeller i in-akustiks Referenz-serie kan rumme op til 10 mm². Diameteren på 10 mm og den faste kappe kræver en stor bøjningsradius og lidt plads bag møblet eller højttaleren, og kablets vægt belaster terminalerne, når det hænger lodret ned: det er bedst at lade det hvile på gulvet før tilslutning.

Dets plads i Referenz-serien i metermål

Serien starter med LS-502, to snoede ledere på 2,97 mm² med en samlet diameter på 8,5 mm. LS-602 går op til fire ledere på 1,87 mm² med dobbelt symmetri (9 mm), og derefter LS-1002 til fire ledere på 2,97 mm² (10 mm). LS-1002 har næsten samme tværsnit pr. pol som LS-1102, 5,94 mm² mod 5,85 mm²: at vælge LS-1102 er altså at vælge tredobbelt symmetri og lavere induktans, ikke mere kobber. Længere oppe skifter Referenz Micro AIR- og AIR-serierne princip og isolerer primært lederne med luft.

Tekniske specifikationer

Struktur

• Hexa CC-195 design (6 × 1,95 mm²)
• Symmetrisk struktur med 3 ledere
• 37 tråde pr. leder, snoet koncentrisk

Isolering

• Dobbelt polyethylen (DUO-PE II) omkring hver leder
• Netværkskappe i vibrationsdæmpende polyethylen (PE)

Ydeevne

• Induktionsarm for ensartet gengivelse

Kommercialisering

• Sælges pr. meter
