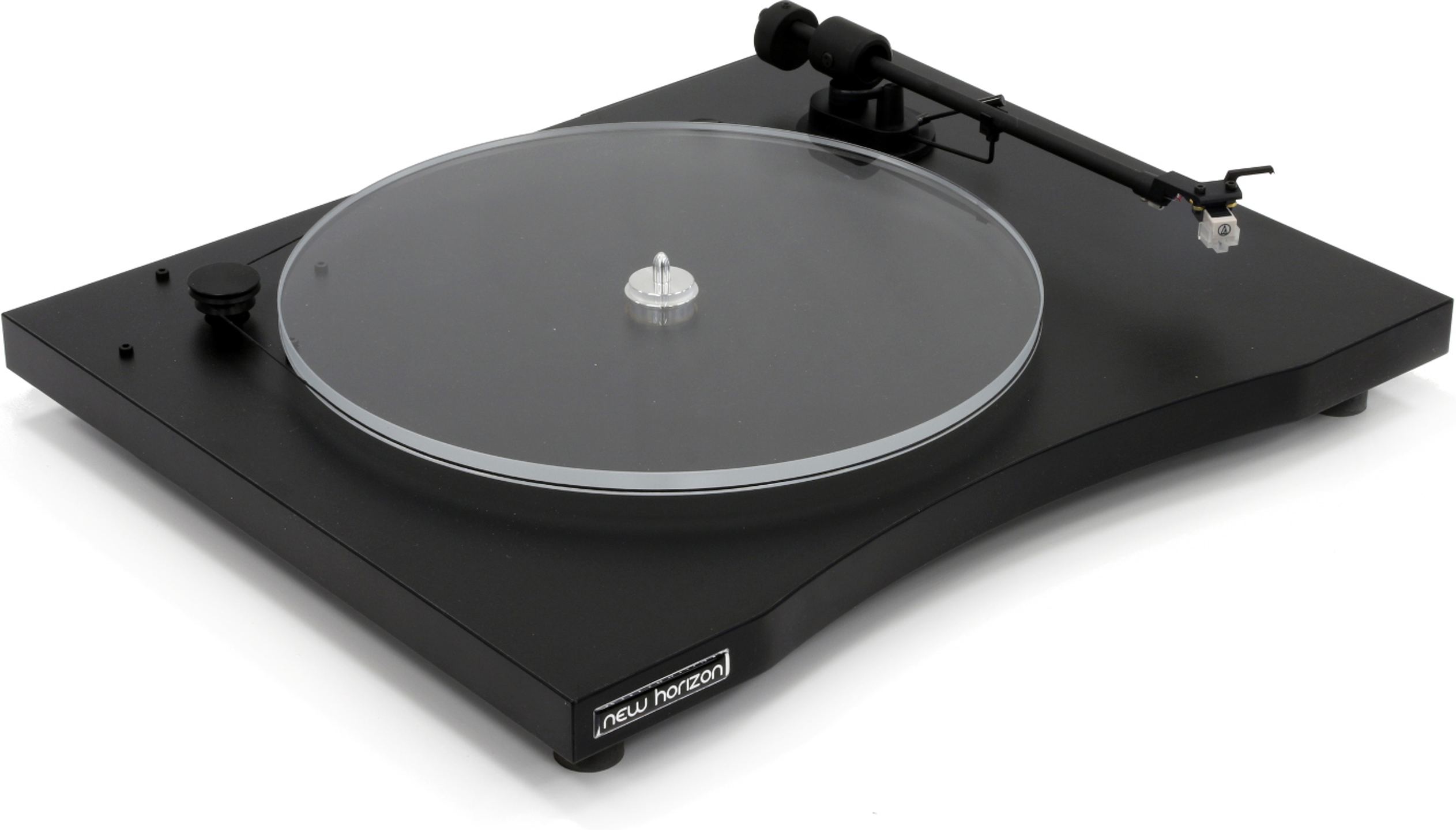

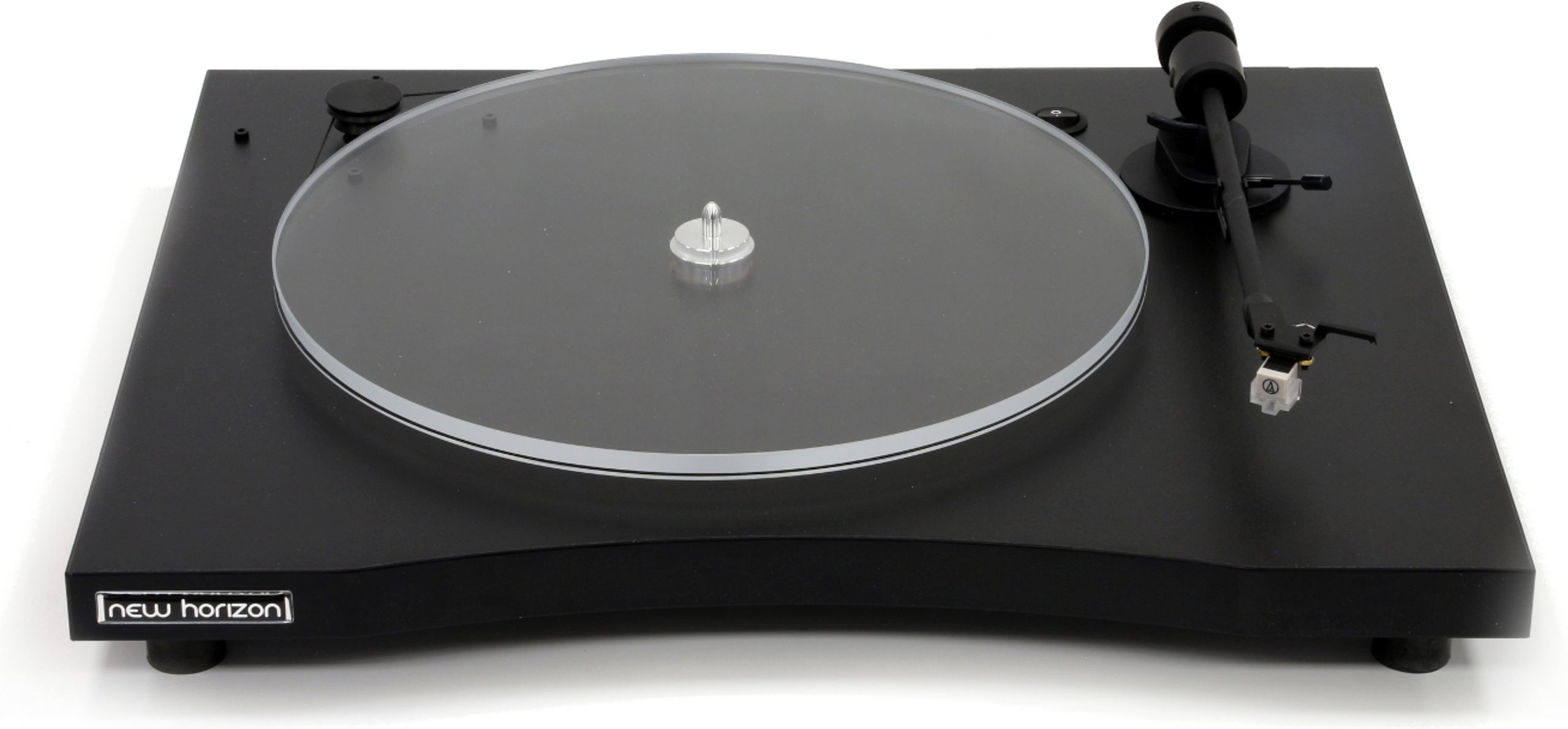

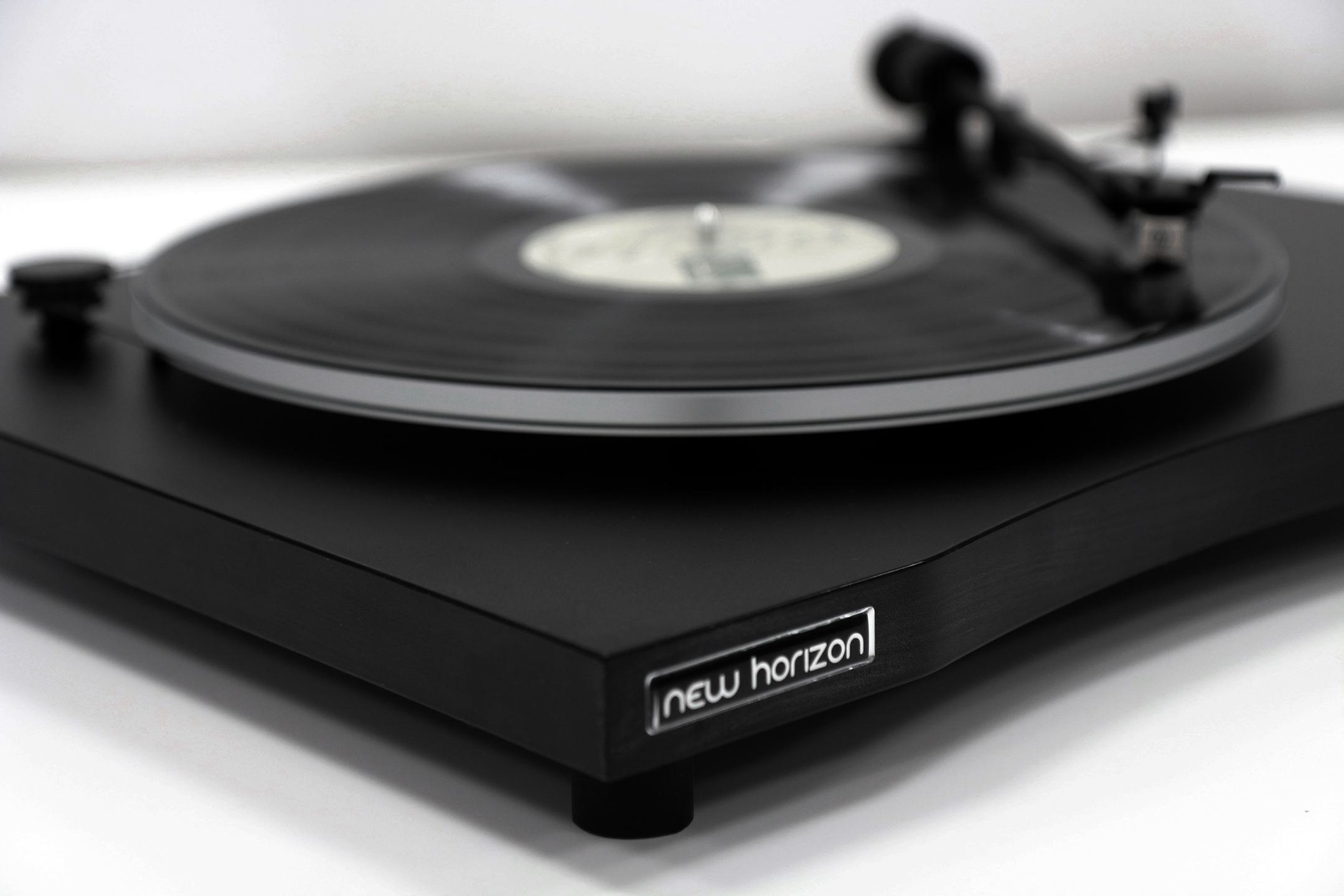

New Horizon 101 sort

Basismodellen har allerede alle de egenskaber, der gør New Horizon-produkter så unikke. Der anvendes i vid udstrækning materialer af høj kvalitet: krystalklart methacrylat-pladetallerken, 3-delt stål- og aluminiumsaksel, synkron AC-motor.

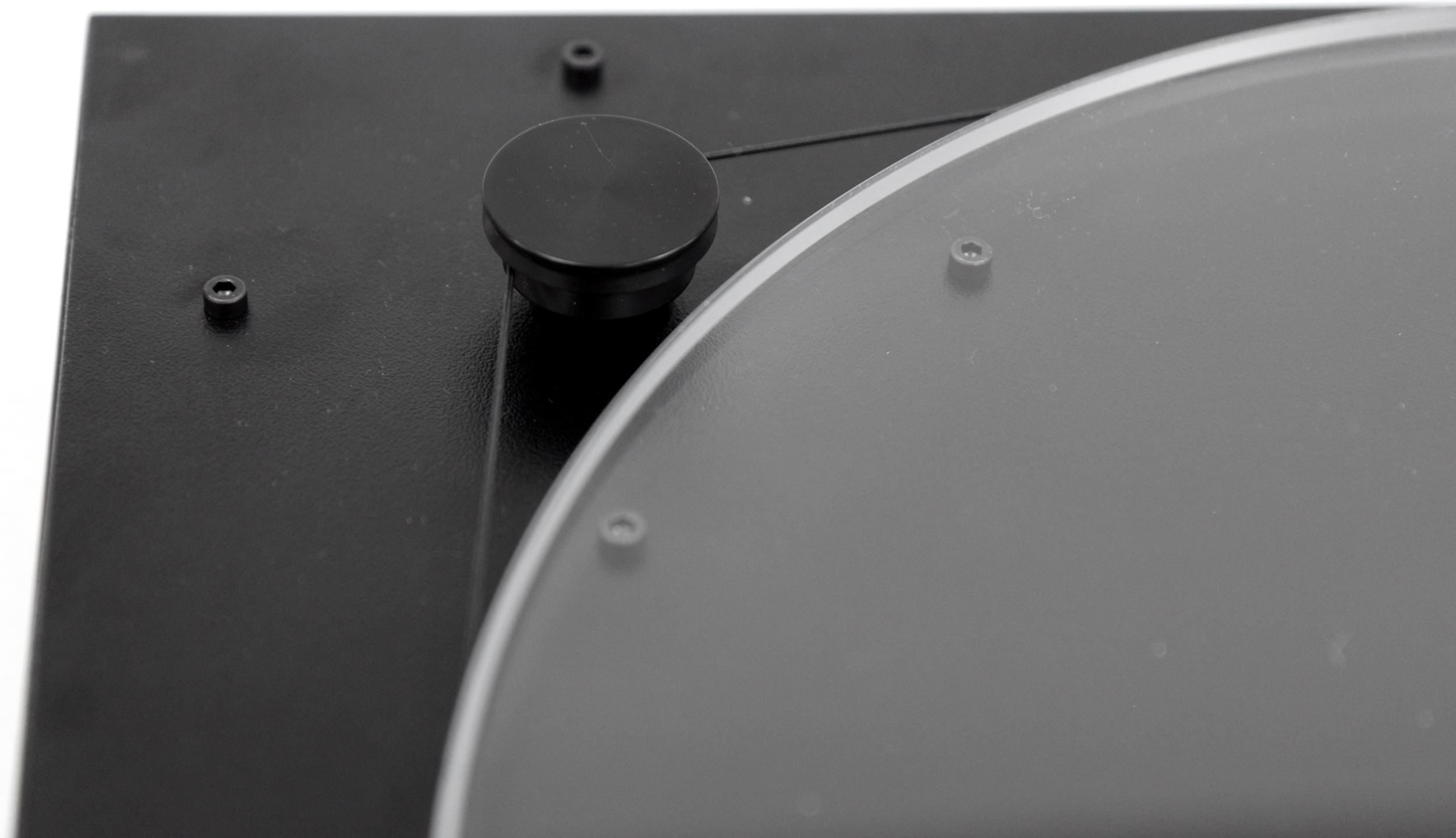

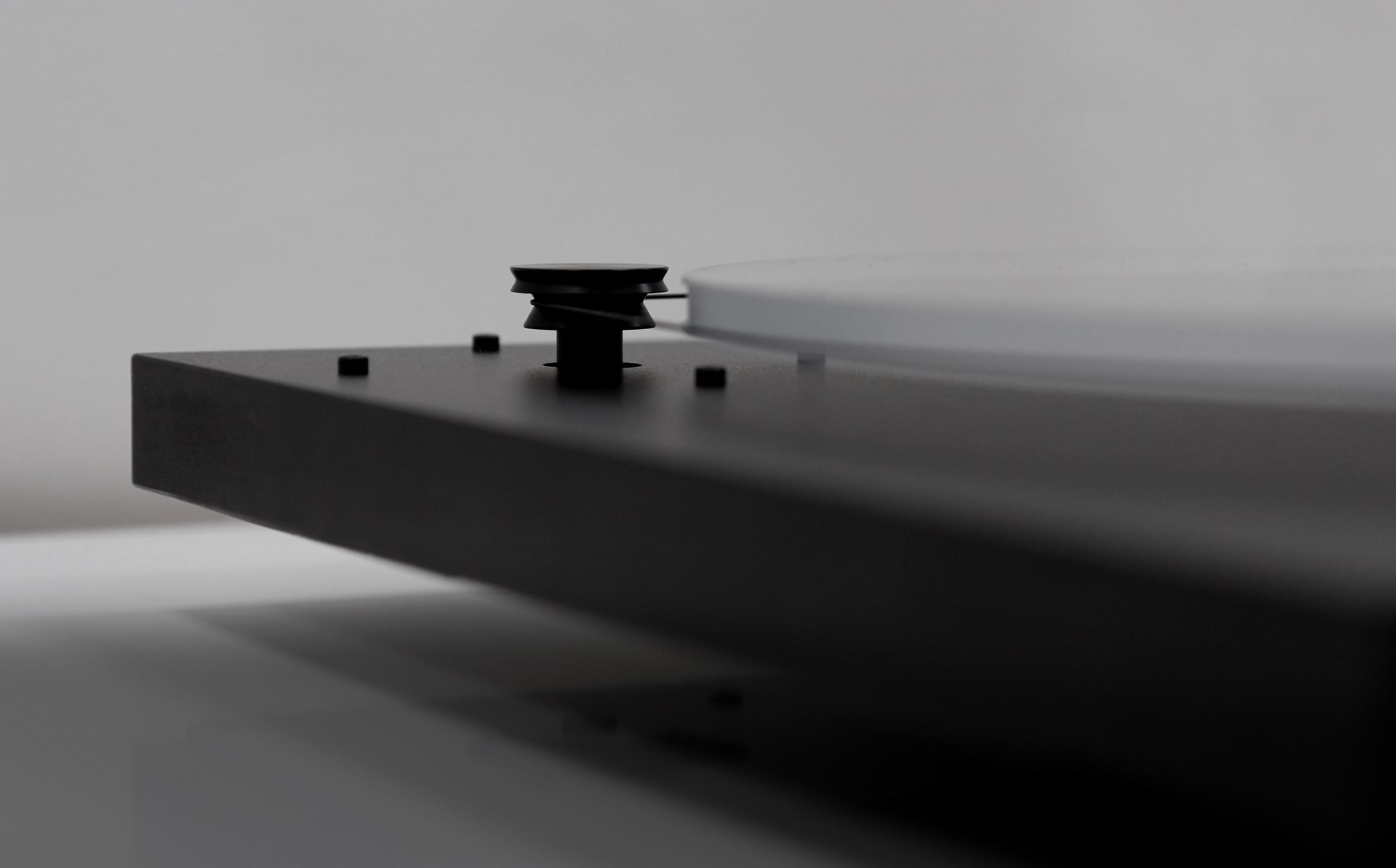

Synkron AC-motor

Det pulserende hjerte i pladetallerkenen er den synkrone 24VAC-motor, hvis hovedegenskab er dens ekstremt jævne rotation, uafhængig af variationer i netspændingen, da dens hastighed afhænger af netfrekvensen. Det høje drejningsmoment og rotationshastigheden på 500 o/min bidrager aktivt til pladetallerkens jævne og flydende rotation.

Omvendt leje

Et af højdepunkterne ved New Horizon-pladespillere er pladetallerkens rotationspivot. Bevægelsens perfektion er resultatet af et omhyggeligt design og flere prototyper. I dag har produktionsdelen en robust omvendt bærende struktur i tre dele af aluminium og stål, der garanterer maksimal “stilhed” og meget lav rotationsfriktion.

Tekniske specifikationer

Konstruktion

• Plade i methacrylat (gennemsigtigt krystal) på 10 mm
• Chassis på 25 mm i medium densitetsfiberplade (MDF)

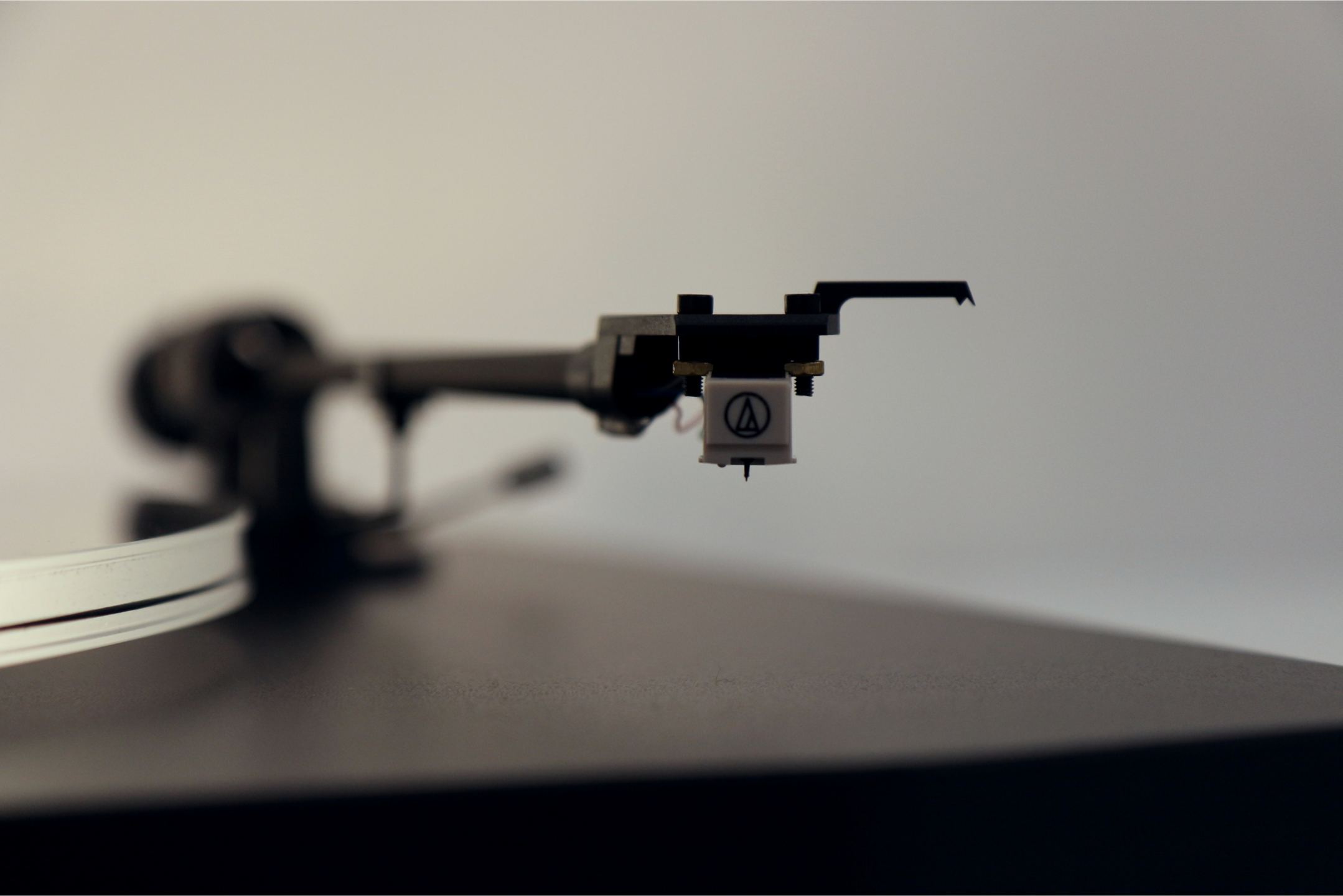

• Lige arm i aluminium på 218 mm
• Støvhætte i methacrylat

Drift

• Remtræk
• Hastigheder: 33 1/3, 45 o/min

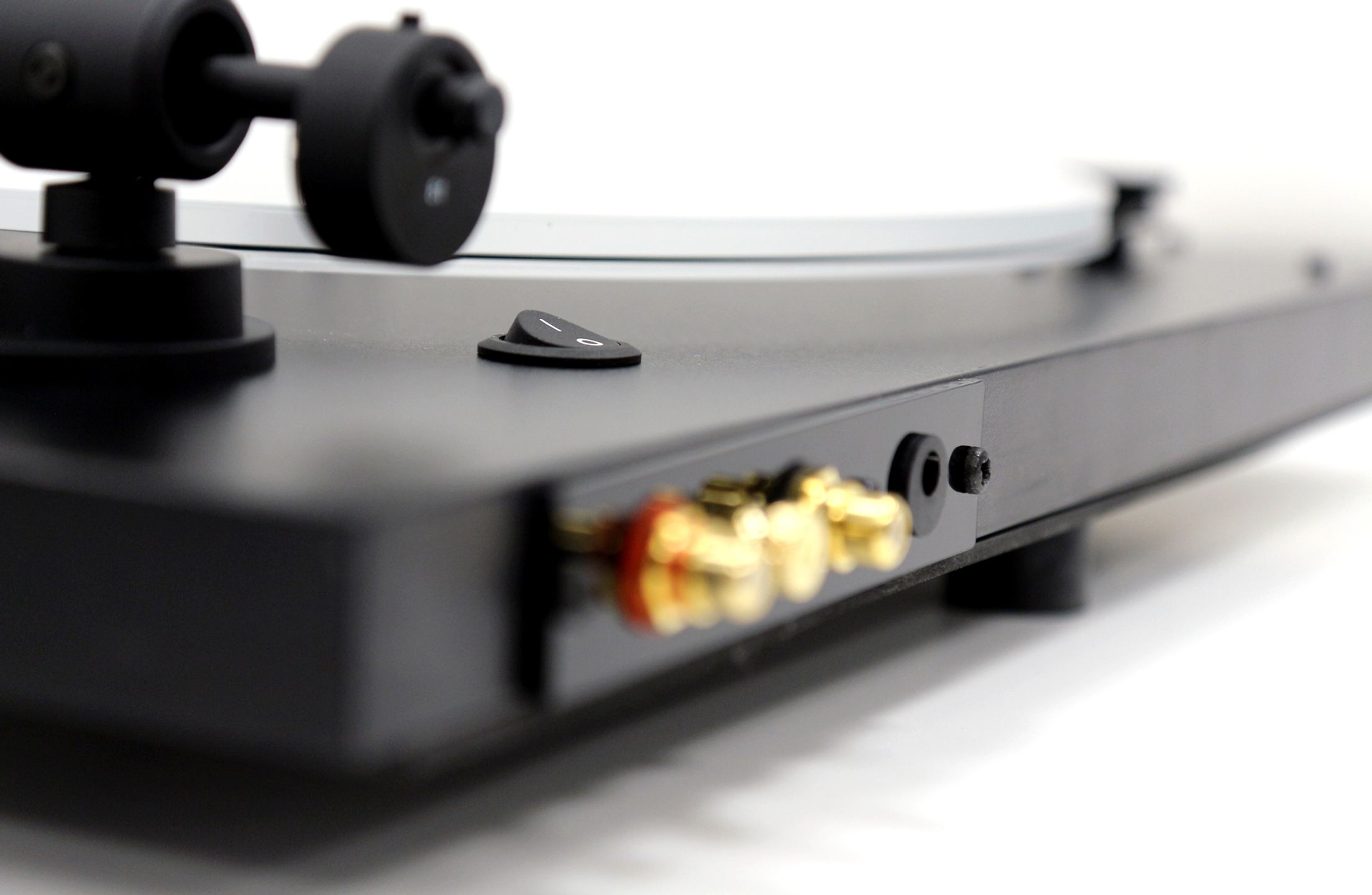

• Forgyldte RCA-stik med separat jordterminal

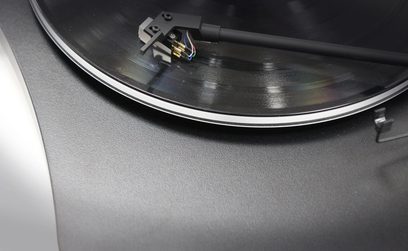

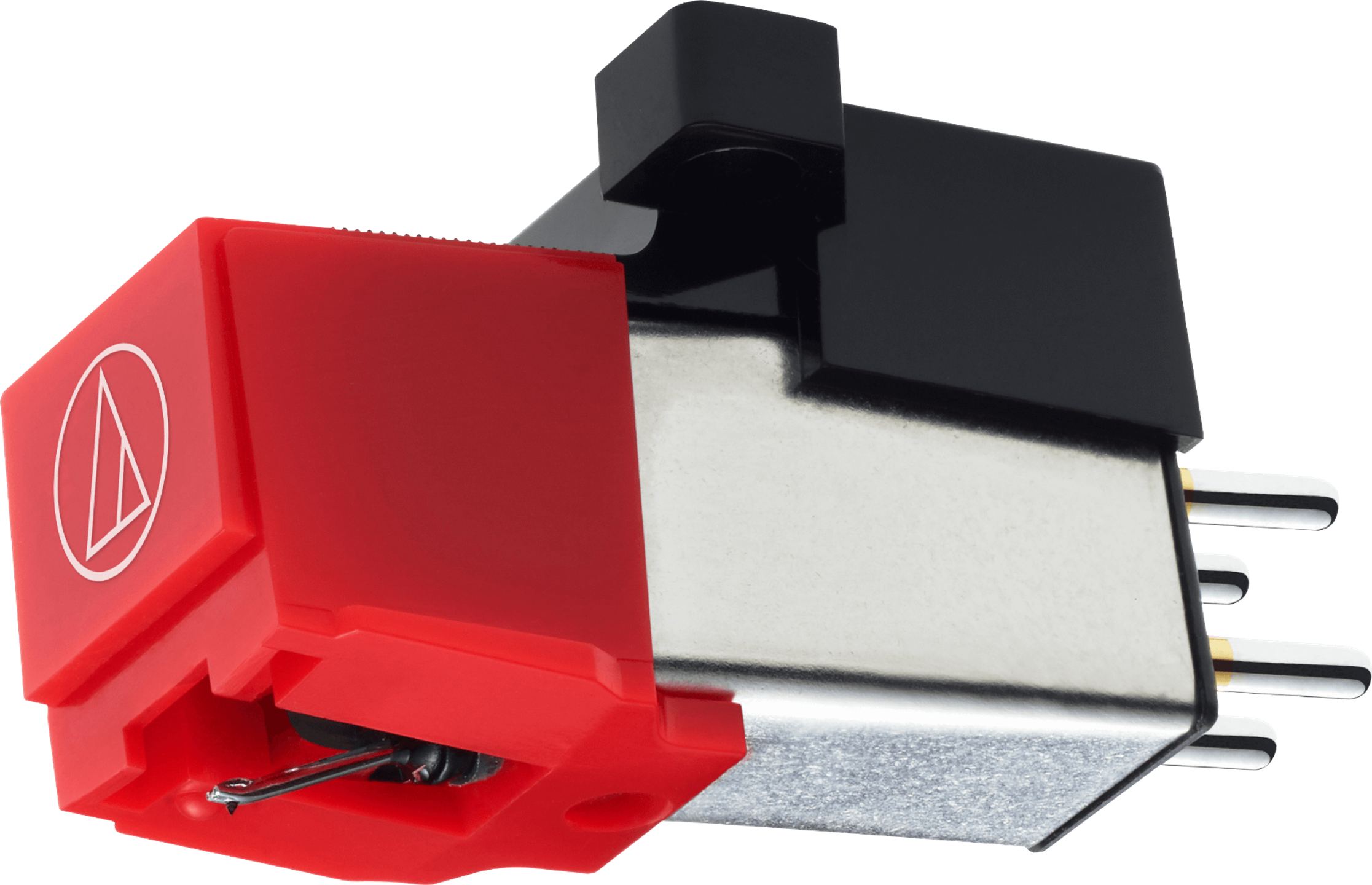

Audio-Technica AT91R pickup

Generelle specifikationer

• Type: dobbelt bevægelig magnet (VM)
• Vægt: 5,0 g
• Standardmontering 12,7 mm
• Dimensioner (H × B × D): 17,0 × 16,8 × 31,0 mm
• Udskiftningsnål: ATN91R

Lydpræstation

• Frekvensrespons: 20 til 20.000 Hz
• Kanaladskillelse: 18 dB (ved 1 kHz)
• Udgangsspænding: 3,5 mV (1 kHz, 5 cm/s)
• Kanalbalance: 2,5 dB (ved 1 kHz)

Tekniske specifikationer

• Anbefalet belastningsimpedans: 47.000 Ω
• Spoleimpedans: 2,8 kΩ (1 kHz)
• Jævnstrømsmodstand: 410 Ω
• Spoleinduktans: 400 mH (1 kHz)
• Anbefalet belastningskapacitet: 100 til 200 pF

Mekaniske specifikationer

• Vertikal sporingsvinkel: 20°
• Sporingskraft: 1,5 til 2,5 g (2,0 g anbefalet)
• Diamanttype: konisk 0,6 mil
• Nålholder: aluminiumstang
• Diamantfastgørelse: limet rund holder
• Statisk compliance: 20 × 10⁻⁶ cm/dyne
• Dynamisk compliance: 6,5 × 10⁻⁶ cm/dyne (100 Hz)

Dimensioner og vægt

• Dimensioner (B × H × D): 450 × 365 × 102 mm
• Vægt: 4,7 kg
