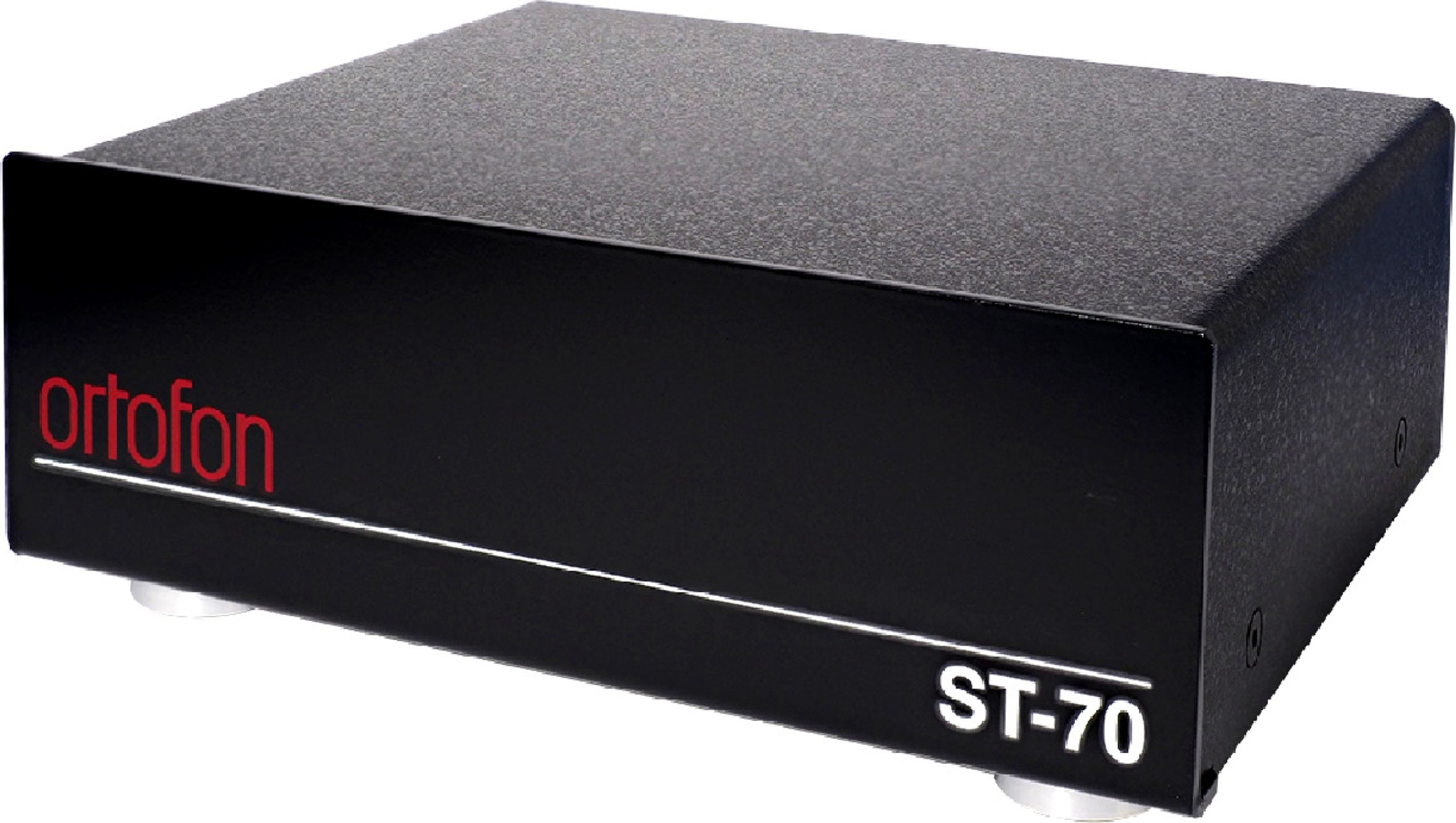

Ortofon ST-70

Præsentation af Ortofon ST-70 transformator til pladespiller

Ortofon ST-70 transformatoren er et high-end tilbehør designet til musikentusiaster, der ønsker at få det bedste ud af deres pladespillere udstyret med bevægelig spole (MC) pickupper. Denne enhed spiller en afgørende rolle i lydgengivelseskæden ved at forstærke det meget svage signal genereret af MC-pickupper, samtidig med at den bevarer en høj renhed og optimal gennemsigtighed.

Tekniske specifikationer

En omhyggelig konstruktion for optimale præstationer

I hjertet af ST-70 findes højkvalitets transformatorer fremstillet af Lundahl, en reference inden for området. Disse transformatorer er omgivet af en speciel mu-metal afskærmning, der effektivt beskytter dem mod interne og eksterne forstyrrelser. Denne kombination sikrer en præcis og detaljeret gengivelse af hver tone uden nogen farvning af lyden.

ST-70 anvender et dobbelt mono-design med separate kredsløb for hver kanal. Denne arkitektur eliminerer risikoen for krydstale og forvrængning, hvilket resulterer i et bredere og mere realistisk stereobillede, uanset hvilken type musik der lyttes til.

En robust konstruktion og kvalitetskomponenter

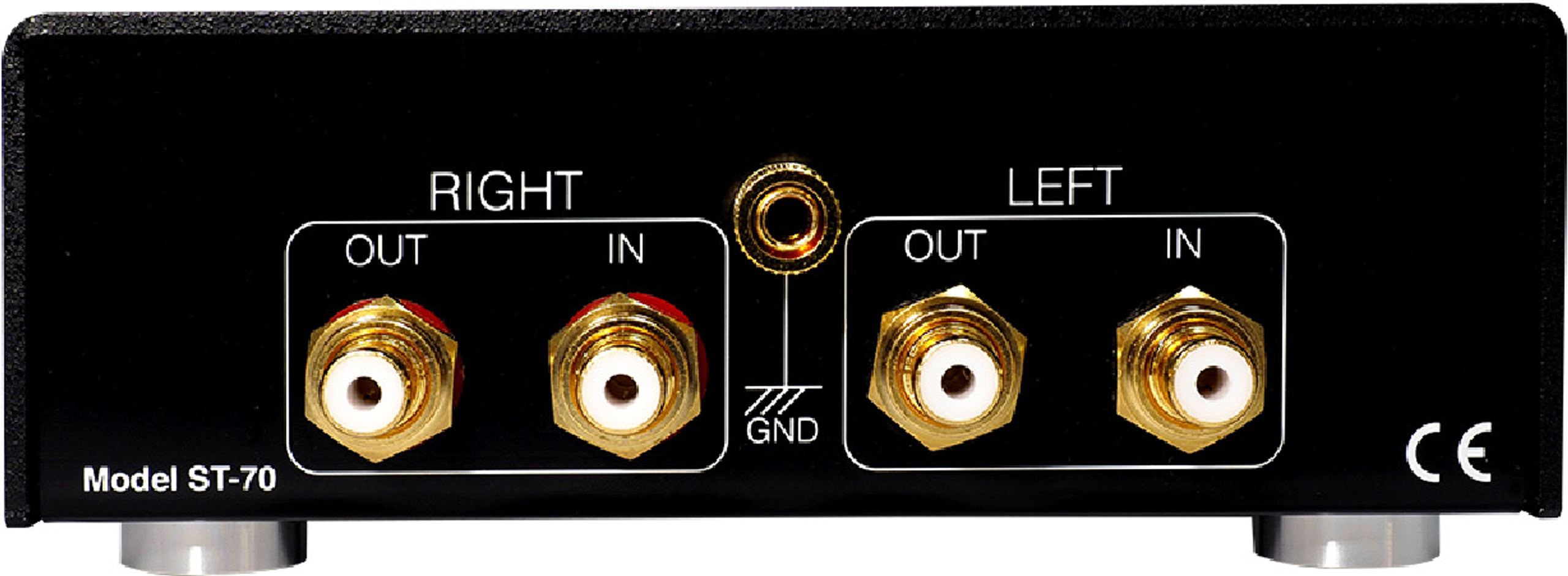

For at minimere tab og optimere signaloverførslen bruger ST-70 et industrielt højkvalitets printkort. Guldplaterede RCA-stik med teflonisolering sikrer optimal ledningsevne, selv med high-end kabler. Indvendigt er kabelføringen reduceret til et absolut minimum for at bevare signalets integritet.

ST-70 er kompatibel med de fleste MC-pickupper takket være interne jumpere, der gør det muligt at vælge mellem to gain- og impedansindstillinger. Denne fleksibilitet gør det muligt for audiofile at finjustere transformatoren til deres pickup, samtidig med at et strømlinet design bevares.

Funktionsprincip

Transformatorens nøglefunktion

MC-pickupper genererer et meget svagt signal, i størrelsesordenen nogle få hundrede mikrovolt. For at udnytte dette signal fuldt ud er det nødvendigt at forstærke det betydeligt, enten ved hjælp af en dedikeret MC phono-forforstærker eller ved at bruge en step-up transformator som ST-70.

Selvom begge løsninger opfylder samme funktion, adskiller de sig fundamentalt i deres funktionsmåde og lydkarakteristika. Transformatorer anses for at være overlegne, da de er helt passive og tilbyder enestående ydeevne med hensyn til støj og lydkvalitet.

En afgørende impedanstilpasning

For at fungere optimalt skal en transformator have en impedans, der passer til den anvendte MC-pickup. En dårlig tilpasning kan forringe ydeevnen, især frekvensresponsen.

ST-70 er designet til ideelt at matche Ortofon Cadenza-seriens MC-pickupper, men den er også kompatibel med mange andre pickupper på markedet. Dens interne jumpere gør det muligt at vælge mellem to impedans- og gainværdier, hvilket giver stor alsidighed.

Fordele i forhold til en aktiv forforstærker

En mere naturlig og gennemsigtig forstærkning

I modsætning til en aktiv phono-forforstærker, der bruger elektroniske komponenter til at forstærke signalet, er en transformator som ST-70 en rent passiv enhed. Den hæver blot signalets spænding uden at tilføje støj eller farvning.

Denne minimalistiske tilgang resulterer i en mere naturlig og gennemsigtig lydgengivelse, tættere på det, der er indgraveret i pladens rille. Mikroinformationer og de mest subtile detaljer gengives med stor finesse, for en mere medrivende og realistisk lytteoplevelse.

Bedre signal/støj-forhold

En af de største udfordringer ved forstærkning af meget svage signaler fra MC-pickupper er at opretholde et højt signal/støj-forhold. Selv den mindste støj, der genereres på dette stadie, vil blive forstærket sammen med musiksignalet, hvilket forringer den samlede lydkvalitet.

Takket være sin fuldt passive konstruktion og højkvalitets transformatorer formår ST-70 at forstærke signalet uden at tilføje betydelig støj. Resultatet er en exceptionel baggrundsstilhed, der fremhæver musikkens fineste nuancer.

Et passende valg af MC-pickup

For fuldt ud at nyde godt af ST-70’s kvaliteter er det essentielt at parre den med en MC-pickup af høj kvalitet, der kan udnytte dens gennemsigtighed og dynamik. Ortofons Cadenza-serie er et særligt klogt valg, men mange andre high-end pickupper på markedet kan også give fremragende resultater.

Det er vigtigt at sikre, at ST-70’s belastningsimpedans er korrekt indstillet i henhold til specifikationerne for den anvendte pickup, ved hjælp af de interne jumpere, der er beregnet til dette formål. En forkert indstilling kan påvirke frekvensresponsen og den samlede lydgengivelse.

Sammenfattende, de vigtigste fordele ved Ortofon ST-70 transformatoren

• Transparent og ufarvet forstærkning af MC-pickup signaler
• Ekseptionelt signal/støj-forhold for detaljeret og dynamisk lydgengivelse
• Dual mono design eliminerer krydstale og forvrængning
• Højkvalitets Lundahl transformatorer med mu-metal afskærmning
• To indstillinger for impedans og gain for at passe til mange pickupper
• Robust konstruktion med kvalitetskomponenter og minimal kabelføring
• Alsidighed, der gør det muligt at integrere den i mange high-end hi-fi systemer

Tekniske specifikationer

Elektriske specifikationer - Konfiguration A

• Anbefalet celleimpedans: 5 - 50 Ω
• Forstærkning: 24 dB ved 1 kHz
• Frekvensrespons: 10 Hz - 100 kHz ± 1 dB
• Anbefalet belastning: 47 kΩ, 200 pF

Elektriske specifikationer - Konfiguration B

• Anbefalet celleimpedans: < 10 Ω
• Forstærkning: 30 dB ved 1 kHz
• Frekvensrespons: 10 Hz - 80 kHz ± 1 dB
• Anbefalet belastning: 47 kΩ, 200 pF

Fysiske specifikationer

• Dimensioner: 58 × 135 × 150 mm (B × H × D)
• Vægt: 1,233 kg
