NAD CI8-150 DSP

NAD CI8-150 DSP er en 8-kanals forstærker designet til multiroom- og hjemmebiografinstallationer. Den leverer 150 watt pr. kanal og benytter Hypex nCore-forstærkerteknologi, som også findes i NADs Masters-serie. Modellen har et webinterface til DSP-konfiguration, netværksstyring samt kompatibilitet med professionelle smart home-systemer, hvilket gør integrationen i skræddersyede miljøer nemmere.

Hypex nCore-teknologi: Når digital forstærkning overgår analog

Kernen i CI8-150 DSP er en specialtilpasset version af Hypex nCore-udgangstrinnet, en teknologi der har vendt op og ned på konventionerne for klasse D-forstærkning. Denne platform, udviklet i Holland af Hypex Electronics efter næsten to års forskning, repræsenterer et kvantespring i forhold til tidligere teknologier. nCore-arkitekturen benytter en selvoscillerende kontrolsløjfe af femte orden uden hysterese, hvor feedback udelukkende tages fra højttalerudgangen. Denne tilgang gør det muligt at isolere, forstærke og invertere forvrængningen fra effekttrinnet, før den lægges til det oprindelige indgangssignal, hvilket skaber en aktiv annullering af fejl.

nCore-teknologien udmærker sig ved at opretholde en fuldstændig lineær frekvensrespons uanset belastningsimpedans. Denne egenskab, kaldet belastningsinvarians, betyder, at forstærkeren yder identisk, uanset om den driver 4 eller 8 ohm højttalere. En THD på 0,02% og et ekstremt lavt støjgulv placerer CI8-150 DSP i en kategori, der normalt er forbeholdt reference hi-fi-forstærkere, samtidig med at den bevarer klasse D’s energieffektivitet.

NAD’s implementering af denne teknologi inkluderer proprietære modifikationer, der optimerer termisk styring og langtidsholdbarhed. Gate-driverkredsløbet minimerer dødtid og koblingsforvrængning, mens den ekstremt høje negative feedback holder udgangsimpedansen nær nul. Denne arkitektur gør CI8-150 DSP i stand til ubesværet at håndtere lange kabeltræk, som er typiske i multiroom-installationer, samtidig med at dynamik og klarhed bevares selv ved meget lav lydstyrke.

Webinterface og DSP: Fuld kontrol lige ved hånden

Det opdaterede webinterface fra 2025 har et mere overskueligt layout med et nyt dashboard, der viser enhedens status i realtid. Denne browserbaserede konfigurationsplatform forvandler idriftsættelse og vedligeholdelse af forstærkeren. Interfacet muliggør oprettelse af separate DSP-profiler for hver zone, inklusive en 5-bånds parametrisk equalizer med præcis kontrol over hovedgain, slope, Q-faktor, frekvens og gain pr. bånd.

De nye DSP-funktioner inkluderer kanalbaserede, konfigurerbare limitere, som er essentielle for at beskytte indbygningshøjttalere mod utilsigtet overbelastning. Fasekontrol gør det muligt at korrigere tidsmæssige forskydninger mellem tilstødende zoner, mens justerbar delay kompenserer for afstandsforskelle mellem højttalere og lyttepositioner. Programmerbare high-pass og low-pass filtre optimerer frekvensresponsen i forhold til rummets akustik og de anvendte højttaleres specifikationer.

Brugeradgang med adgangskode og global On/Off-indgangsvalg pr. zone beskytter installationen mod uautoriserede ændringer. Realtidsdiagnostik viser intern temperatur, strømstatus og signalkniveau pr. kanal. Installatører kan fjernstarte, gendanne fabriksindstillinger, gemme og gendanne brugerdefinerede konfigurationer samt opdatere firmware direkte fra interfacet.

Fleksibel matrix-routing gør det muligt at tildele enhver kombination af indgange til ønskede udgange. Hver kanalpar kan konfigureres til stereo, mono eller brokoblet drift alt efter installationens behov. Individuel indgangsforstærkning for hver kilde sikrer ensartede lydniveauer ved kildeskift og eliminerer ubehagelige volumenudsving.

Revolutionerende termisk arkitektur: Effektivitet uden kompromis

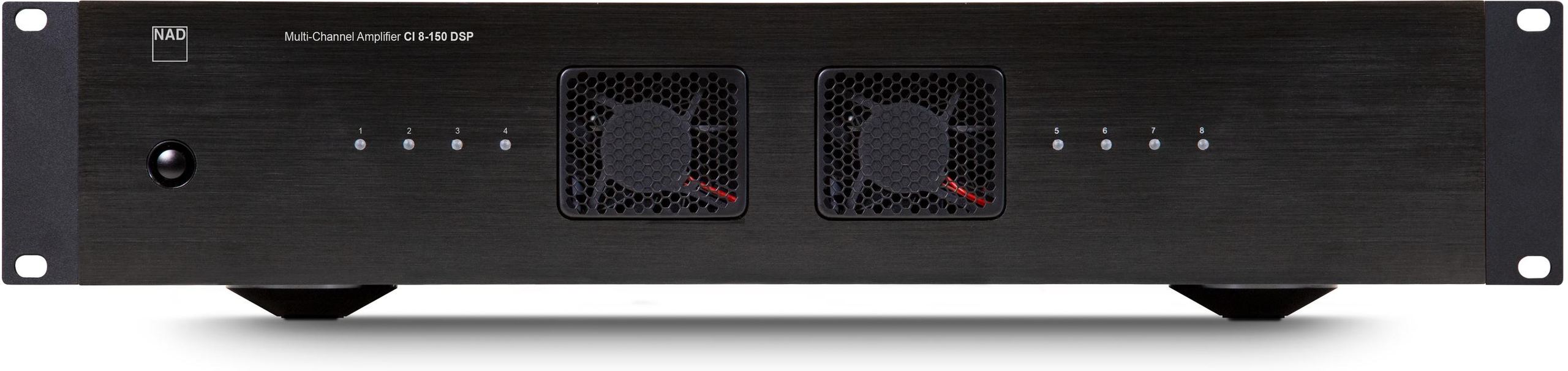

Termostatstyrede blæsere suger frisk luft ind foran på enheden og udleder den bagtil, hvilket betyder, at der ikke er behov for at lade ventilationsafstand mellem hver enhed for at holde dem kølige. Denne smarte konstruktion gør det muligt at stable flere CI8-150 DSP-forstærkere direkte oven på hinanden i et rack, så pladsen udnyttes optimalt, mens driftstemperaturen holdes ideel.

Det aktive kølesystem bruger blæsere med variabel hastighed, styret af termostater. Blæserne aktiveres kun, når det er nødvendigt, og justerer hastigheden efter den aktuelle termiske belastning. Den retningsbestemte luftstrøm fra front til bag skaber en effektiv termisk kanal, der bortleder varmen uden at sende den videre til nærliggende udstyr. Denne arkitektur gør det muligt for CI8-150 DSP at levere fuld effekt kontinuerligt uden risiko for overophedning, selv i tætpakkede rackmiljøer.

Det 2U høje aluminiumskabinet fungerer som en ekstra passiv køleflade. Effektkomponenterne er monteret på massive interne køleprofiler, der er termisk forbundet til kabinettet, hvilket skaber maksimal afledningsflade. Denne hybride tilgang til termisk styring bidrager til forstærkerens exceptionelle levetid, idet NAD har designet alle komponenter med konservative sikkerhedsmarginer for at sikre årtiers pålidelig drift.

Tilslutning og integration: Udviklet til den professionelle installatør

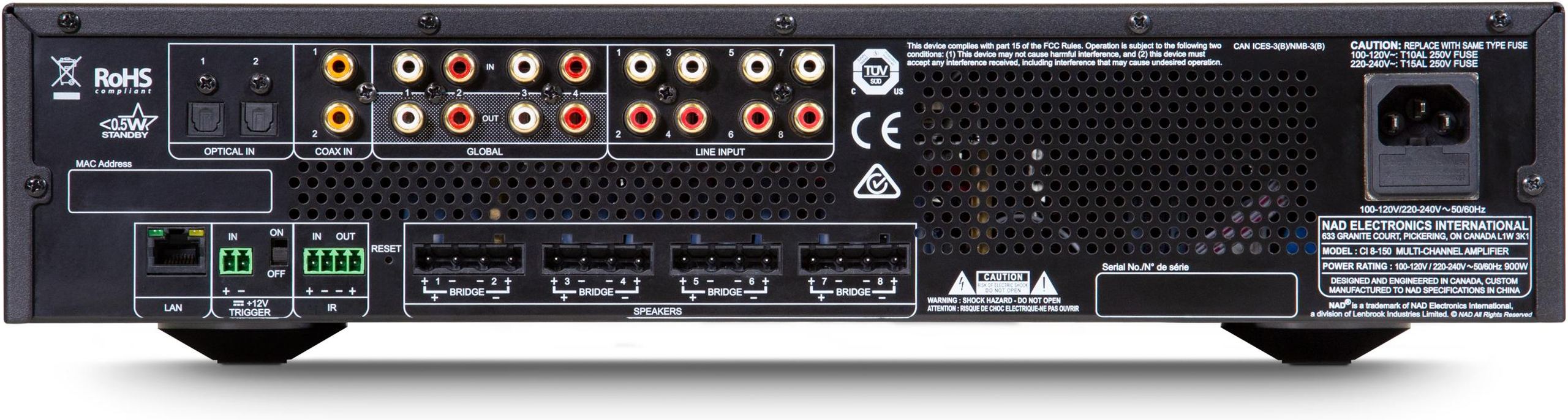

CI8-150 DSP’s indgangsarkitektur afspejler NAD’s filosofi om maksimal fleksibilitet. De fire par analoge RCA-indgange kan tildeles individuelt eller grupperes efter behov. Det globale dual bus-system med RCA-indgange og -udgange gør det muligt at distribuere én kilde til flere forstærkerkanaler og samtidig sende signalet videre til en anden forstærker i kæde. Denne funktion forenkler kabelføringen betydeligt i komplekse installationer.

De digitale indgange – to optiske og to koaksiale – accepterer PCM-stereosignaler op til 24 bit/192 kHz. Den højkvalitets digitale-til-analoge konvertering bevarer opløsning og dynamik fra højopløsningskilder. Phoenix-skrueterminaler til udgangene gør det nemt at lave sikre forbindelser og muliggør brug af kraftige kabler til de lange afstande, der ofte forekommer i multiroom-installationer.

Indbygget smart home-integration inkluderer drivere til Crestron, Control4, Elan, RTI og URC. Ethernet-porten giver ikke kun adgang til webinterfacet, men også direkte IP-styring fra kontrolsystemer. 12V trigger og IR in/out sikrer kompatibilitet med eksisterende automationssystemer. Auto Sense-funktionen med justerbar tærskel på 3 mV muliggør automatisk tænding ved signalregistrering, mens Eco-tilstand reducerer standbyforbruget til kun 0,5 watt.

Anvendelser og synergi: NAD CI-økosystemet

CI8-150 DSP finder naturligt sin plads i eksklusive boliginstallationer, hvor lydkvaliteten ikke må kompromitteres. I en typisk multiroom-konfiguration kan forstærkeren drive fire uafhængige stereo-zoner eller otte mono-zoner, hver med sin egen DSP-profil tilpasset rummets akustik. Brokoblingsfunktionen gør det muligt at fordoble effekten til zoner, der kræver mere dynamik, såsom udendørs underholdningsområder eller store festsale.

Sammenkobling med den rackmonterbare CI 580 V2 4-zoners BluOS-streamer skaber et bemærkelsesværdigt multiroom-setup i høj opløsning. Denne kombination gør det muligt at afspille forskellige kilder i hver zone og samtidig opretholde perfekt synkronisering, når flere zoner grupperes. Til hjemmebiografinstallationer integreres CI8-150 DSP problemfrit med AV-processoren M17 V2 eller receiveren T 778, hvor den håndterer højttalerkanaler eller forsyner en sekundær zone, mens hovedsystemet styrer biografen.

CI8-150 DSP’s evne til at bevare sin lydsignatur uanset belastning gør den særligt velegnet til krævende indbygningshøjttalere. De lange kabeltræk, der er uundgåelige i distribuerede installationer, forringer ikke ydeevnen takket være en dæmpningsfaktor på 150 og en nærmest ubetydelig udgangsimpedans. Denne stabilitet gør det muligt for installatører at garantere ensartet lydkvalitet i hele installationen, uanset arkitektoniske udfordringer.

Tekniske specifikationer

Generelle oplysninger

• Type: Multikanals distributionsforstærker til specialinstallation
• Teknologi: Hybrid digital forstærkning med Hypex nCore udgangstrin
• Højdepunkter
  • Forstærker til specialinstallation på audiofilt niveau, afledt af Masters-serien
  • Høj, stabil effekt på alle kanaler samtidigt
  • Kraftfuld webgrænseflade til DSP-konfiguration og realtidsovervågning
  • Hypex nCore-teknologi for detaljeret, transparent lyd med meget lav THD
  • Aktiv stabelbar køling uden ventilationsafstand
  • Ultra-pålidelig rackformat til professionelle multiroom-, hjemmebioinstallationer m.m.

Effekt og lydpræstation

• Kontinuerlig effekt (alle kanaler)
  • 8 × 150 W ved 8 Ω
  • 8 × 180 W ved 4 Ω
• Brokoblet tilstand
  • 4 × 280 W ved 8 Ω
  • 4 × 500 W (to kanaler drevet)
• Dynamisk IHF-effekt: op til 800 W (brokoblet, 2 kanaler, 4 Ω)
• Frekvensrespons: ± 0,5 dB (20 Hz – 20 kHz)
• Total harmonisk forvrængning (THD): 0,02 %
• Signal-støjforhold: 90 dB (A-vægtet)
• Dæmpningsfaktor: 150 (ref. 8 Ω)
• Kanaladskillelse: 75 dB (1 kHz), 65 dB (10 kHz)
• Peak udgangsstrøm: 26 A

Digital behandling og konfiguration

• Webgrænseflade (Web UI)
  • Routing af indgange/udgange
  • Gain, stereo/mono, brokobling
  • Digital signalbehandling (DSP): 5-bånds parametrisk equalizer, høj-/lavpasfiltre
  • Limiters, fase, forsinkelse pr. kanal
  • Realtidsdiagnostik og avanceret strømstyring
  • Adgangsbeskyttelse med adgangskode
• Netværksstyring (IP): Ethernet-port
• Kompatibilitet med styresystemer: Crestron, Control4, RTI, Elan (drivere inkluderet)

Tilslutninger og interfaces

• Lydindgange
  • 4 × analoge stereo RCA
  • 2 × digitale stereo coaxiale
  • 2 × digitale stereo optiske
• Udgange: 4 × højttalerudgange
• 12 V trigger indgang/udgang
• IR In/Out
• Lydindgang med automatisk detektionsgrænse: 3 ± 0,5 mVrms

Strømforsyning og forbrug

• Strømforsyning: universel 100-240 V AC
• Standbytilstande
  • Standard: 0,5 W
  • Netværk: 3 W
• Lynhurtig opstart, øko-tilstand, automatisk trigger

Fysiske egenskaber

• Rackformat: 2U med termostatstyret blæserkøling for/bag
• Vægt: 17,6 kg
• Dimensioner (B × H × D): 483 × 90 × 435 mm
