Tonewinner AD5100 PA+

Tonewinner AD5100 PA+ : femkanals effektforstærker

Med tredive års erfaring i fremstilling af komponenter til mærker som Advance Paris, Emotiva eller Nuforce har Tonewinner i nogle år solgt sine egne elektroniske produkter. AD5100 PA+ er indstigningsmodellen i deres serie af multikanalsforstærkere, med fem uafhængige klasse AB-kanaler og en ringkerne-transformator, der uden besvær kan drive hovedhøjttalerne eller Atmos-kanalerne i et hjemmebiografsystem.

Et effektrin baseret på gennemprøvede transistorer

Hjertet i AD5100 PA+ bygger på fem par komplementære Toshiba-transistorer TTC5200 (NPN) og TTA1943 (PNP). Disse komponenter, som har været meget brugt i lydforstærkere i mange år, tåler op til 15 ampere og kan aflede 150 watt hver. Denne komfortable margin gør det muligt for forstærkeren at levere sine 100 watt i 8 ohm (140 watt i 4 ohm) pr. kanal uden anstrengelse, selv ved krævende, dynamiske passager.

Strømforsyningen er baseret på en ringkerne-transformator i passende størrelse, kombineret med to Decon-glatningskondensatorer på 15.000 µF / 63 V. Valget af ringkerne er ikke tilfældigt: denne type transformator genererer mindre elektromagnetisk stråling end en klassisk EI-model og giver en bedre virkningsgrad. I praksis omsættes det til en mere stabil strømforsyning og et lavere støjgulv.

Differentiel konstruktion og lavt støjniveau

Forstærkerkredsløbet anvender en differentiel topologi på hver kanal. Denne konfiguration, som er almindelig i hi-fi, undertrykker effektivt common-mode-interferens og forbedrer signal/støj-forholdet. Tonewinner angiver et SNR på over 100 dB (A-vægtet), en værdi der er i tråd med denne type konstruktion. Et termisk kompensationskredsløb justerer transistorernes biaspunkt i forhold til deres temperatur, hvilket stabiliserer ydeevnen ved længere tids brug.

Den totale harmoniske forvrængning forbliver under 0,1 % over hele frekvensområdet (20 Hz til 30 kHz, ±3 dB). Disse målinger, udført ved 1 kHz, svarer til standarderne på markedet for en forstærker i denne kategori.

Køling og indbyggede beskyttelser

Kabinet i børstet aluminium sørger for en første passiv varmeafledning. To lydsvage blæsere tager over, når den interne temperatur kræver det; de aktiveres automatisk og gradvist. Dette system muliggør lange lyttesessioner uden risiko for overophedning, selv ved højt lydniveau i et dårligt ventileret rum.

Elektronikken indeholder flere beskyttelsesmoduler: overspænding, overstrøm, overbelastning, kortslutning og overophedning. I tilfælde af fejl skifter LED’en for den pågældende kanal fra blå til rød for at indikere problemet. Disse beskyttelser sikrer både forstærkeren og de højttalere, der er tilsluttet den.

Tilslutninger og integration i et system

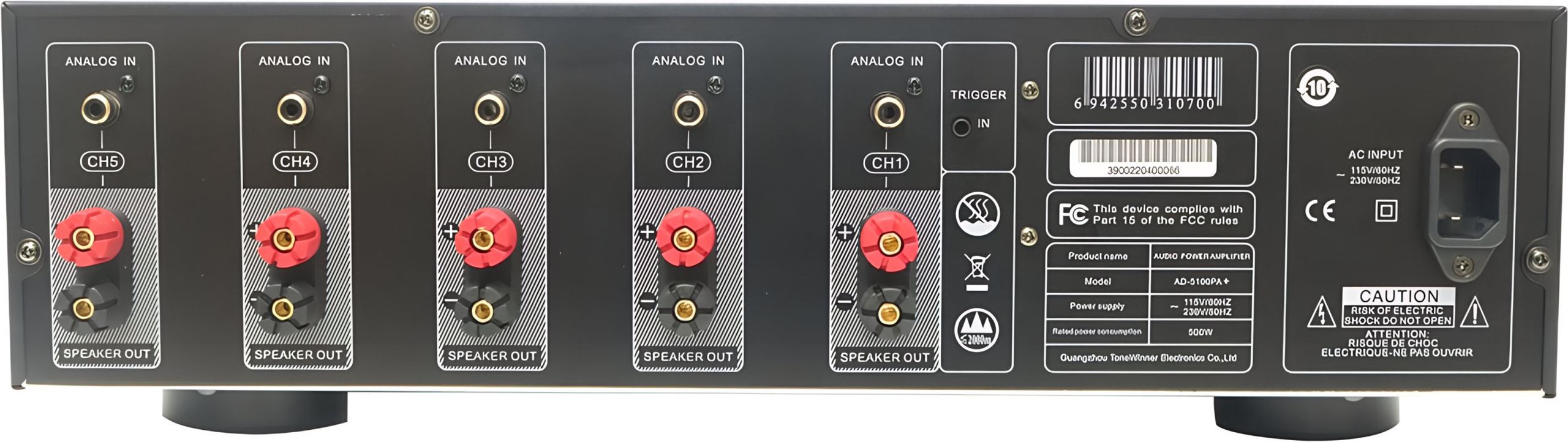

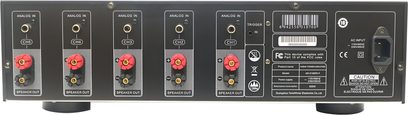

Hver kanal har en 24 karat forgyldt RCA-indgang. Højttalerterminalerne accepterer kabler med stor tværsnit, bananstik og gafler. En 12 V trigger-indgang gør det muligt at synkronisere tændingen med en forforstærker eller en hjemmebio-processor: AD5100 PA+ tændes automatisk, når forforstærkeren får strøm, og går derefter i standby, når denne slukkes. Denne detalje gør den daglige brug af et multikomponentsystem enklere.

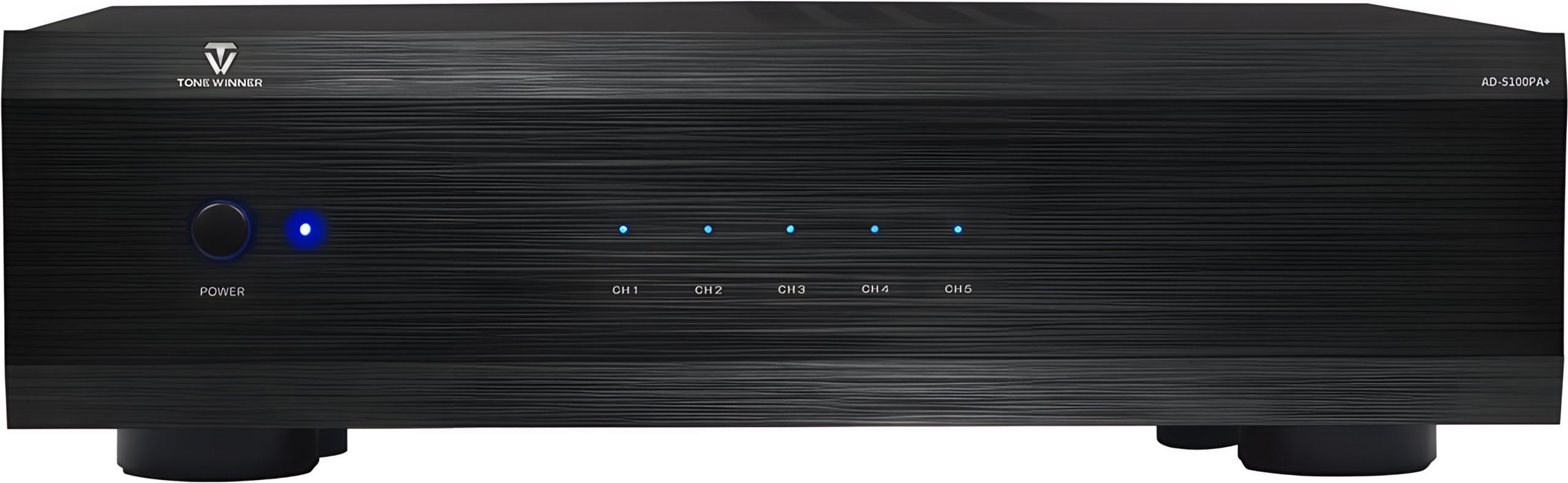

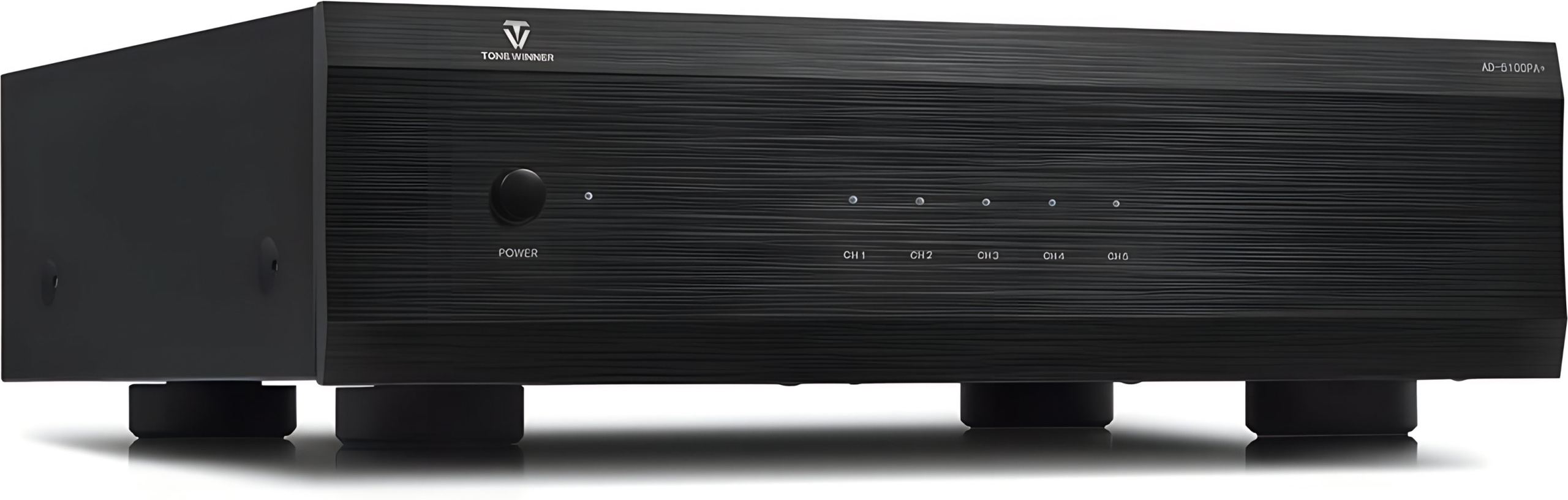

Netspændingen registreres automatisk (110-115 V eller 220-230 V, 50/60 Hz), hvilket gør installationen lettere uanset land. Fem LED’er på fronten viser aktiviteten på hver kanal med variabel lysstyrke afhængigt af signalniveauet.

Anvendelsesscenarier

AD5100 PA+ kan drive de fem hovedhøjttalere i et 5.1-system eller fungere som dedikeret blok til effektkanalerne (surround og højde/Atmos) i en mere ambitiøs konfiguration. Sammen med forforstærkeren AT-300 fra samme mærke udgør den et sammenhængende sæt til installationer op til 9.x.4 kanaler, suppleret af andre effektblokke. Dens moderate størrelse (431 × 130 × 330 mm, 9,6 kg) gør det muligt at integrere den i de fleste standard hi-fi-møbler.

Højttalere med en nominel impedans på 4 ohm giver ingen særlige problemer; den tilgængelige effekt stiger da til 140 watt pr. kanal. Vær dog opmærksom på meget lave belastninger (under 4 ohm) på flere kanaler samtidigt: selv om beskyttelserne begrænser risikoen, er det bedst at undgå denne konfiguration i længere tid ad gangen.

Tekniske specifikationer

Konstruktion og forstærkning

• 5-kanals hjemmebio-effektforstærker
• Klasse AB for dynamisk og præcis lydgengivelse
• Intelligent automatisk ventilation for optimal køling

Lydpræstationer

• Udgangseffekt
  • 5 × 100 W ved 8 Ω (THD 1 % ved 1 kHz)
  • 5 × 140 W ved 4 Ω (THD 1 % ved 1 kHz)
• Forstærkning: over 28 dB
• Frekvensrespons: 20 Hz – 30 kHz ±3 dB
• Total harmonisk forvrængning: under 0,1 %

Tilslutninger

• 5 stereo RCA-indgange
• 1 trigger-indgang
• Højttalerterminaler kompatible med kabler med stort tværsnit, bananstik og gafler

Beskyttelsessystemer

• Fuld integreret beskyttelse
  • Overspænding
  • Overophedning
  • Overbelastning
  • Overstrøm
  • Kortslutning
• Sikker brug ved fuld effekt

Dimensioner og vægt

• Dimensioner (B × H × D): 431 × 130 × 330 mm
• Nettovægt: 9,6 kg
• Strømforbrug: ≤ 500 W
