Tonewinner SW-D1000

Tonewinner SW-D1000: 25 cm subwoofer med analog forstærkning

Tonewinner har produceret forstærkere og audioelektronik siden 1992. Først som underleverandør for vestlige mærker (Advance Paris, Emotiva, Nuforce), og producenten fra Guangzhou markedsfører nu sine egne enheder. SW-D1000 er indstigningsmodellen i Storm-serien, en serie aktive subwoofere med syv modeller fra 25 cm til dobbelt 38 cm.

En højttaler bygget til stor slaglængde

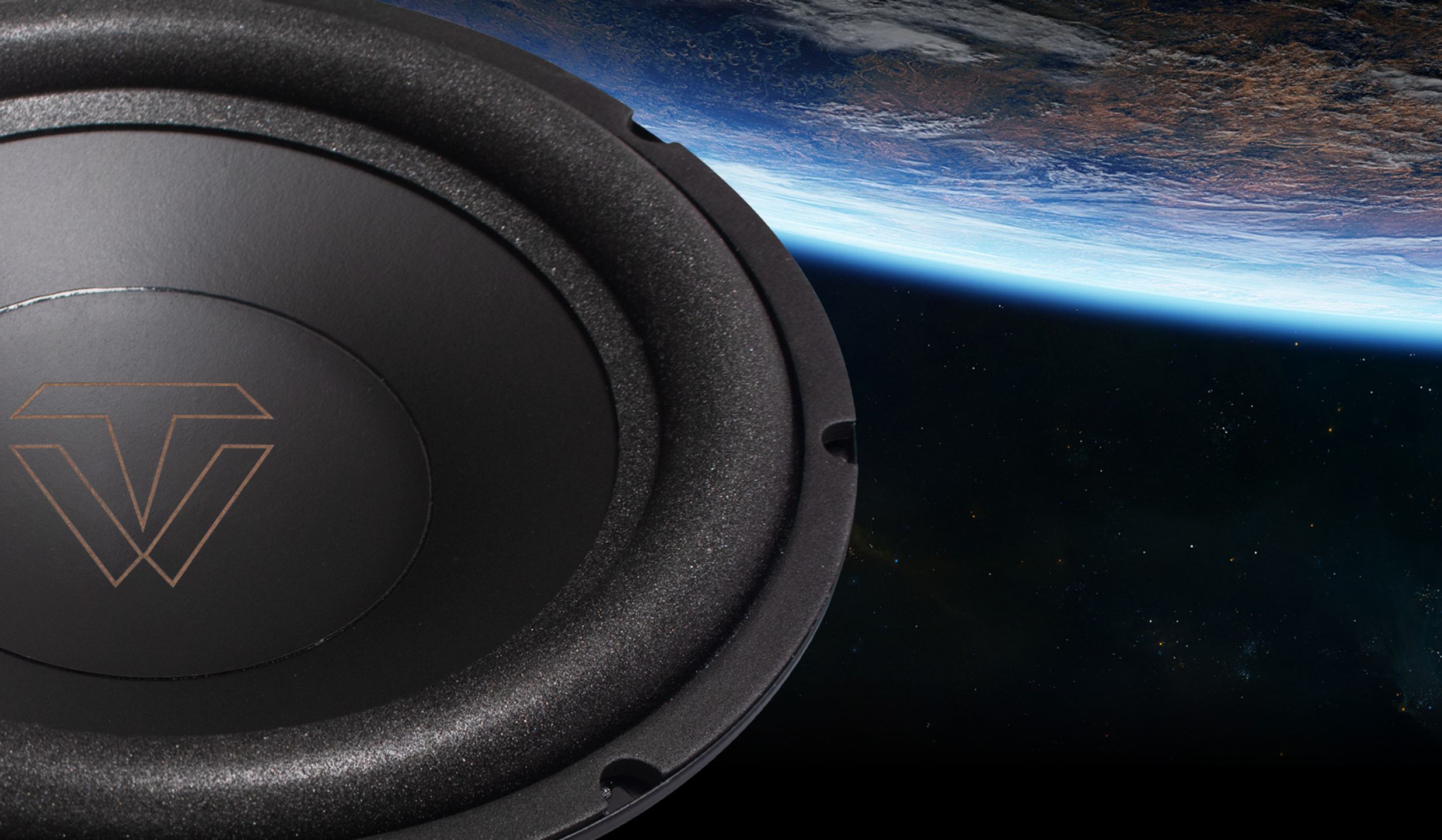

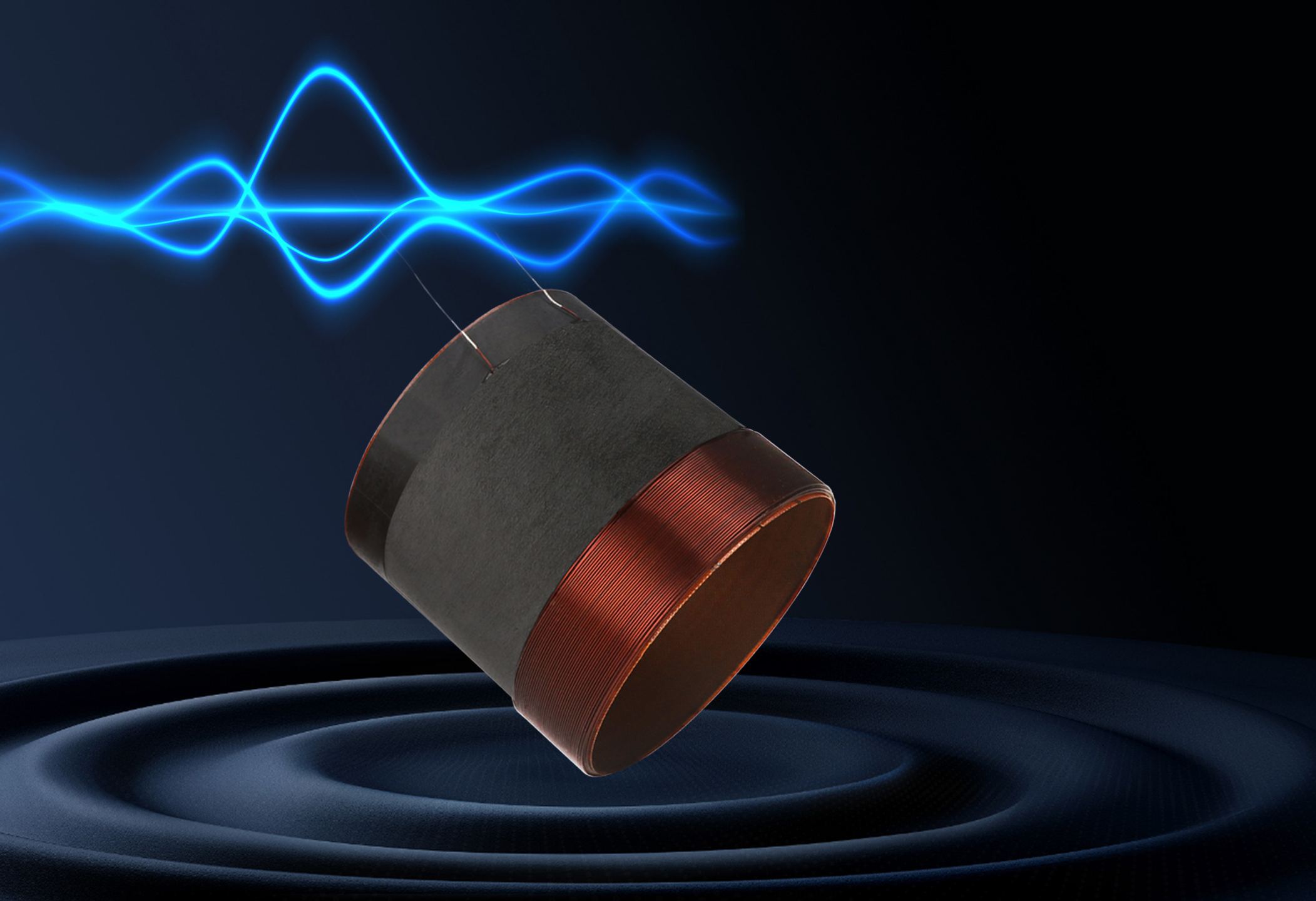

Den 25 cm store enhed benytter en let og stiv kegle af højdensitetspapir, monteret i en ét-delt ramme af presset stål. Den 35 mm svingspole og ophænget i højdensitetsskum tillader lange slag uden tab af kontrol. Denne konstruktion fremmer gengivelsen af meget lave frekvenser med kontrolleret forvrængning, selv ved høj lydstyrke.

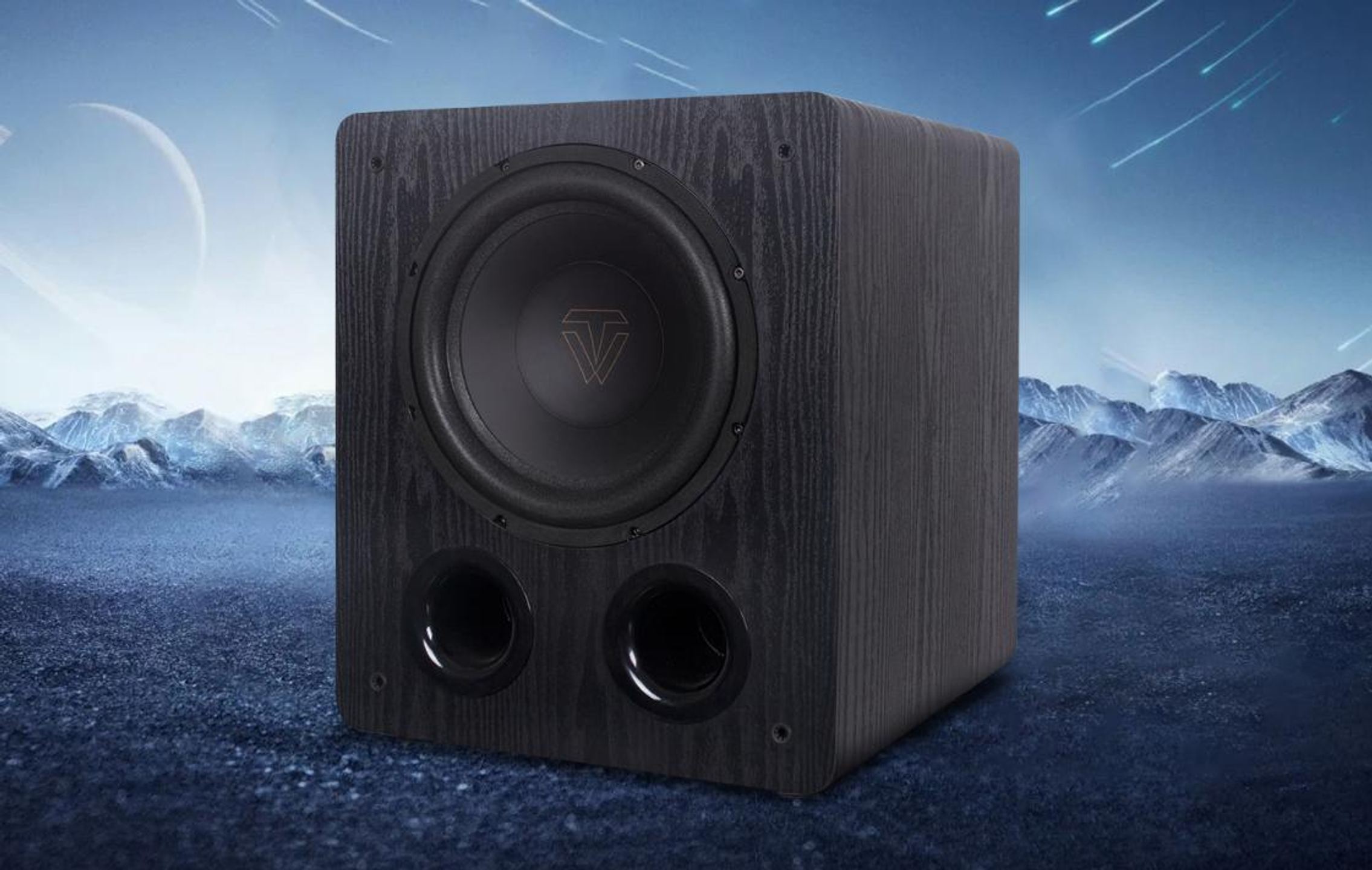

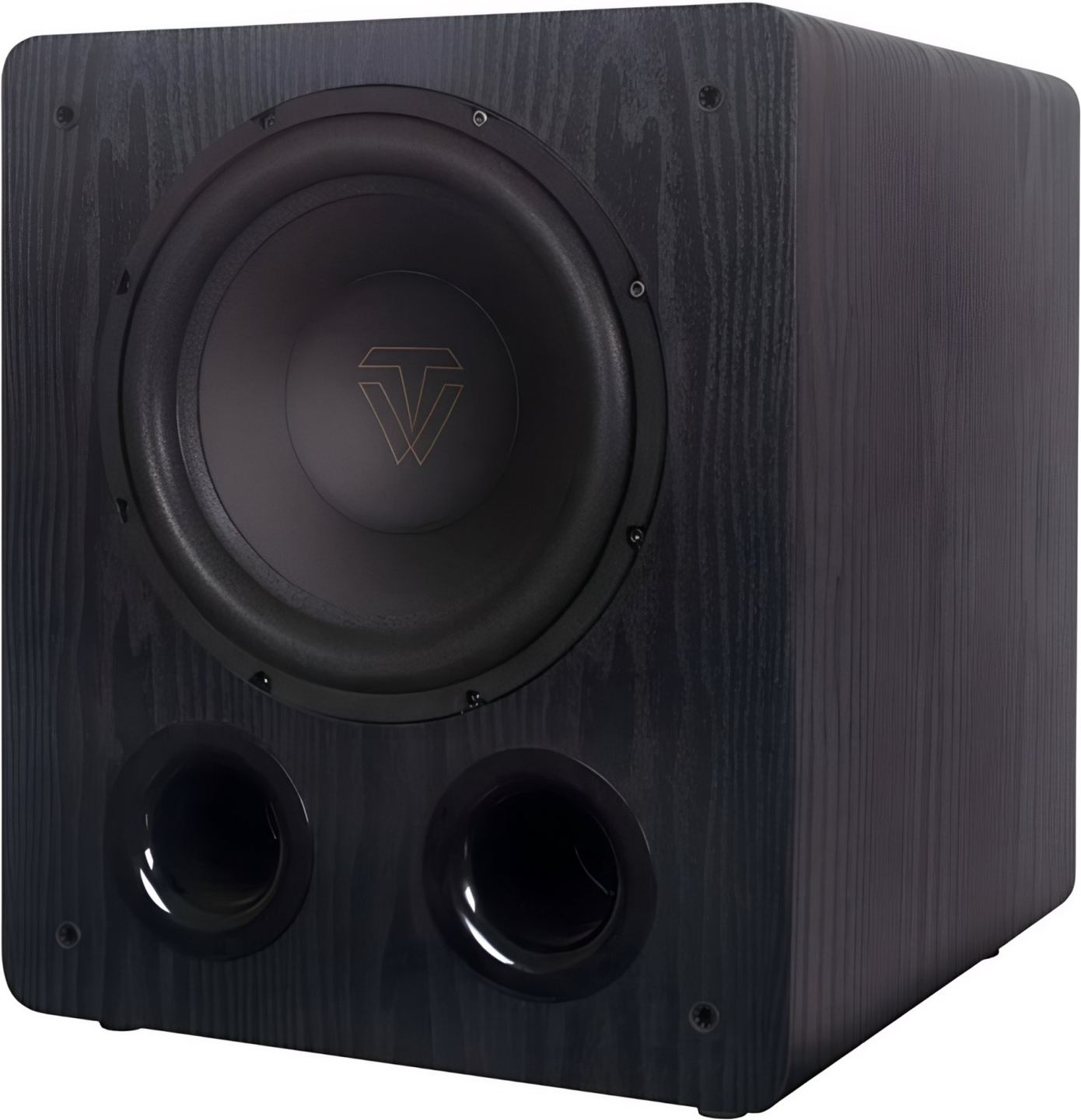

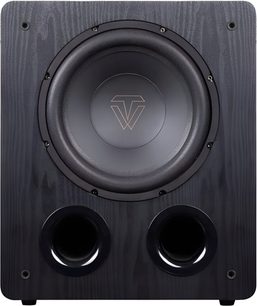

Højttaleren vender fremad, ligesom de to basrefleksporte. Dette valg forenkler placeringen: subwooferen kan stilles tæt på en bagvæg uden at bassen bliver dump eller sløret.

Klasse H-forstærkning og generøs strømforsyning

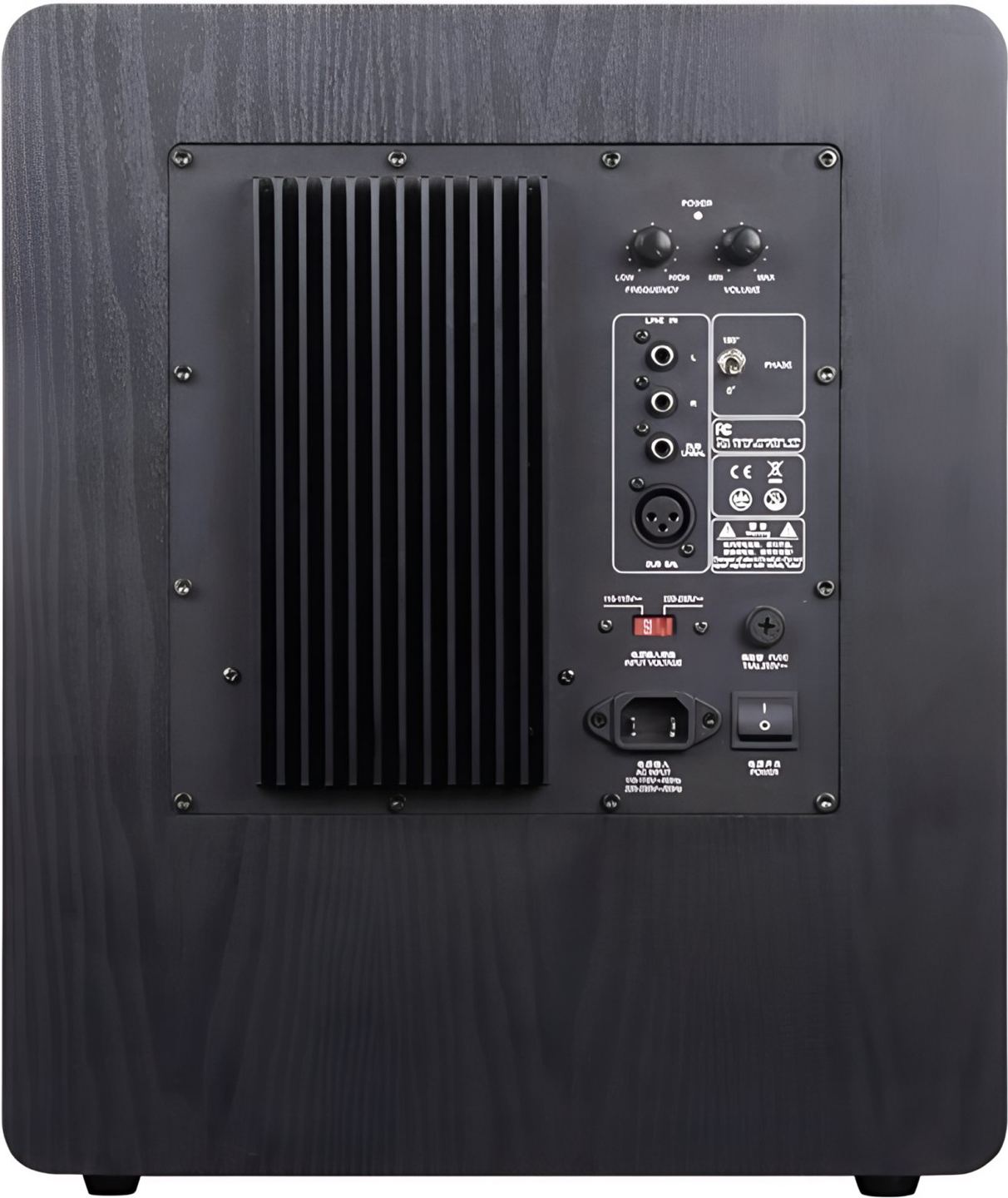

Hvor de fleste kompakte subwoofere anvender en switch-mode forstærkning (klasse D), er SW-D1000 udstyret med et analogt klasse H-modul. Denne type kredsløb kombinerer to forsyningsskinner for at begrænse varmeudviklingen og samtidig bevare fordelene ved en lineær forstærkning. Den ribbede køleplade, som er integreret i bagpanelet, sørger for at lede varmen væk under lange lytte-sessioner.

Strømforsyningen er baseret på en kraftig ringkerne-transformator. Denne voluminøse komponent (subwooferen vejer 19 kg) sikrer tilstrækkelige strømreserver til at håndtere voldsomme transienter i filmlydspor eller vedvarende basgange.

Indstillinger og tilslutninger

Bagpanelet tilbyder tre indgange: stereo RCA (venstre/højre), balanceret mono XLR og RCA LFE. XLR-indgangen vil være nyttig i installationer, hvor forforstærkeren eller processoren har balancerede udgange, for at minimere risikoen for brum på lange kabelstrækninger.

Betjeningen er begrænset til det væsentlige: volumenkontrol, indstilling af delefrekvens for lavpasfiltret (kan justeres op til 240 Hz) og fasevender (0° eller 180°). Fraværet af DSP-korrektion eller parametrisk equalizer kan skuffe brugere af digitale subwoofere, men disse analoge indstillinger giver en enkel implementering uden forsinkelse.

Tekniske specifikationer

Forstærkning

• Type: aktiv (forstærket)
• Forstærkerklasse: klasse H
• Nominel effekt: 200 W RMS
• Spidseffekt: 1000 W
• Strømforsyning: audiofil ringkerne-transformator, stabil og kraftig
• Integreret køleplade til længerevarende brug

Højttaler og akustik

• Transducer: 1 × 25 cm med lang slaglængde til dyb og dynamisk bas
• Kabinettype: basrefleks med frontport
• Frekvensområde: 21 – 240 Hz
  • Går ned i infrabassen helt ned til 21 Hz

Tilslutninger

• Stereo RCA-indgang × 1
• Mono XLR-indgang × 1
• LFE RCA-indgang × 1

Indstillinger

• Volume
• Lavpasfilter
• Fase: 0° / 180°

Mål og vægt

• Mål (B × H × D): 360 × 432 × 432 mm
• Vægt: 19 kg
