Tonewinner AD-PA+ sølv

Dette produkt er ikke længere til salg!

Præsentation

To kanaler, 300 watt pr. kanal under 8 ohm, mere end 43 kilo på vægten. AD-PA+ er flagskibet i Tonewinners hi-fi-serie, en kinesisk producent, der har været aktiv inden for audioelektronik siden begyndelsen af 1990’erne. Denne stereoeffektforstærker kan køre i klasse A, klasse AB eller automatisk tilstand, alt efter brugerens præferencer eller de termiske forhold. Den afløser AD-1PA, hvis grundlæggende design den overtager med et optimeret kredsløb.

En strømforsyning dimensioneret til store højttalere

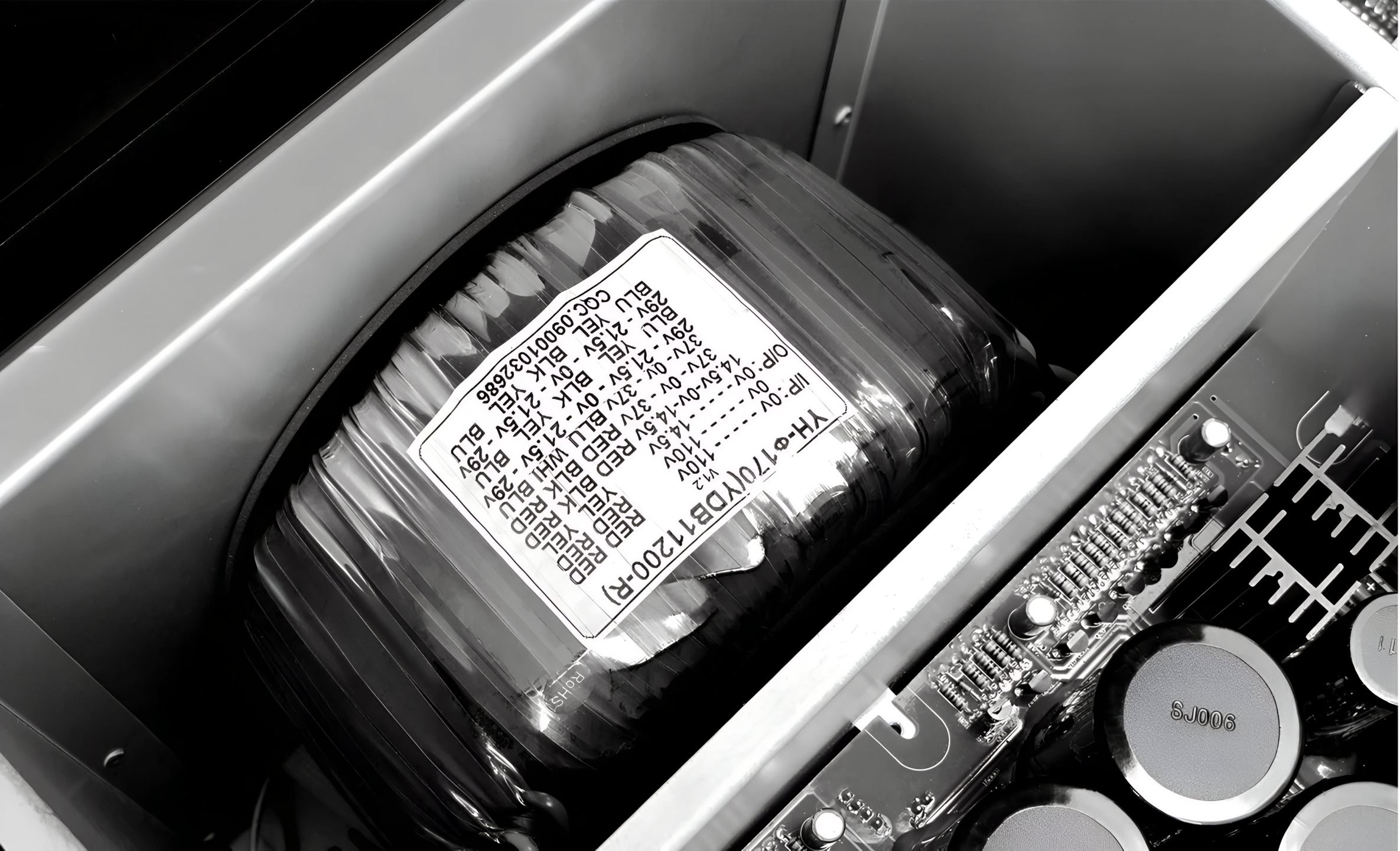

Hjertet i AD-PA+ er en toroide-transformator på 1200 watt, en strømforsyningseffekt, man sjældent ser i denne prisklasse. Hver kanal har sin egen dedikerede vikling på denne transformator, hvilket sikrer fuldstændig elektrisk adskillelse mellem venstre og højre kanal.

Strømreserven kommer fra 16 filtreringskondensatorer med i alt 180.000 µF kapacitet. Denne reserve gør det muligt at opretholde en stabil spænding ved pludselige strømkrav, som f.eks. ved slag på percussion eller orkestrale fortissimo-passager. Signal/støj-forholdet overstiger 115 dB på ubalanceret indgang, et tal der vidner om den omhu, der er lagt i strømforsyningsdelen.

Klasse A, klasse AB eller begge dele afhængigt af temperaturen

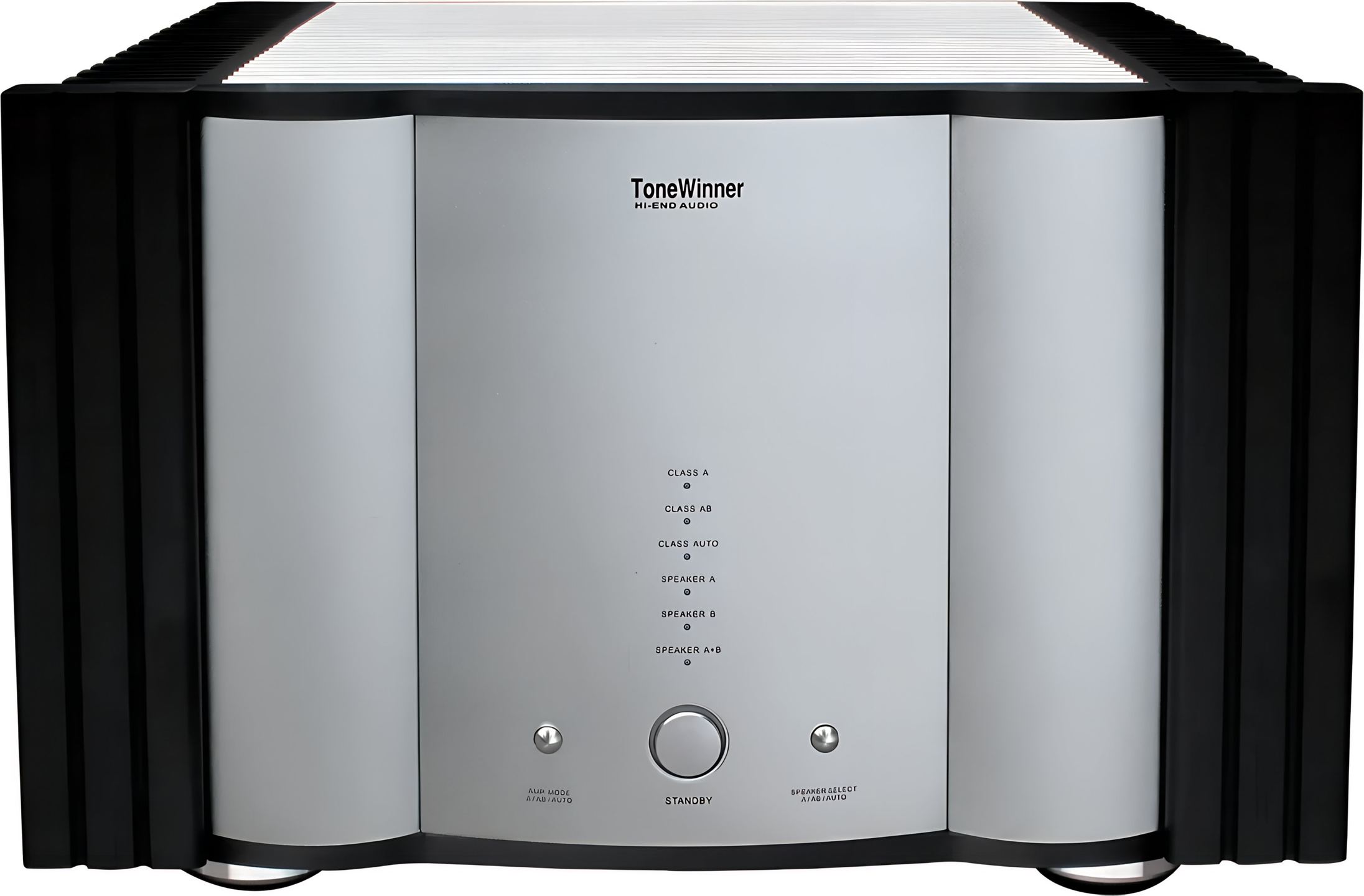

AD-PA+ tilbyder tre driftsformer, som kan vælges via en omskifter på fronten. Ren klasse A giver en konstant bias af udgangstransistorerne: signalet passerer gennem et trin, der altid er aktivt, uden nogensinde at nå afskæringsområdet. Denne tilgang eliminerer krydsforvrængning, men genererer en betydelig varmeafgivelse, omkring 260 til 300 watt i tomgang.

Klasse AB reducerer dette forbrug til 70-110 watt i tomgang ved kun delvist at biasere transistorerne. Kompromiset ligger mellem lydrenheden i klasse A og energieffektiviteten.

Den automatiske tilstand overvåger den interne temperatur og skifter fra klasse A til klasse AB, når en kritisk tærskel nås, og vender derefter tilbage til klasse A, når apparatet er kølet ned. Denne funktion forhindrer termisk nedlukning ved lange lytte-sessioner ved høj lydstyrke, samtidig med at fordelene ved klasse A bevares, når forholdene tillader det.

Otte par transistorer pr. kanal

Udgangstrinnet bruger TTC5200- og TTA1943-transistorer fra Toshiba, parret i otte sæt. Disse bipolare transistorer er anerkendt i audioforstærker-verdenen for deres linearitet og forudsigelige opførsel under variable belastninger. Deres opsætning i et tretrins Darlington-kredsløb i BTL-konfiguration (Bridge-Tied Load) gør det muligt at drive krævende højttalere med autoritet.

Kredsløbets topologi er fuldstændig symmetrisk: differentiel indgang, differentiel forstærkning, differentiel udgang. Denne symmetri undertrykker effektivt fællesmodestøj og bidrager til den lave angivne harmoniske forvrængning (mindre end 0,008 % ved 1 kHz).

Kompartmenteret intern opbygning

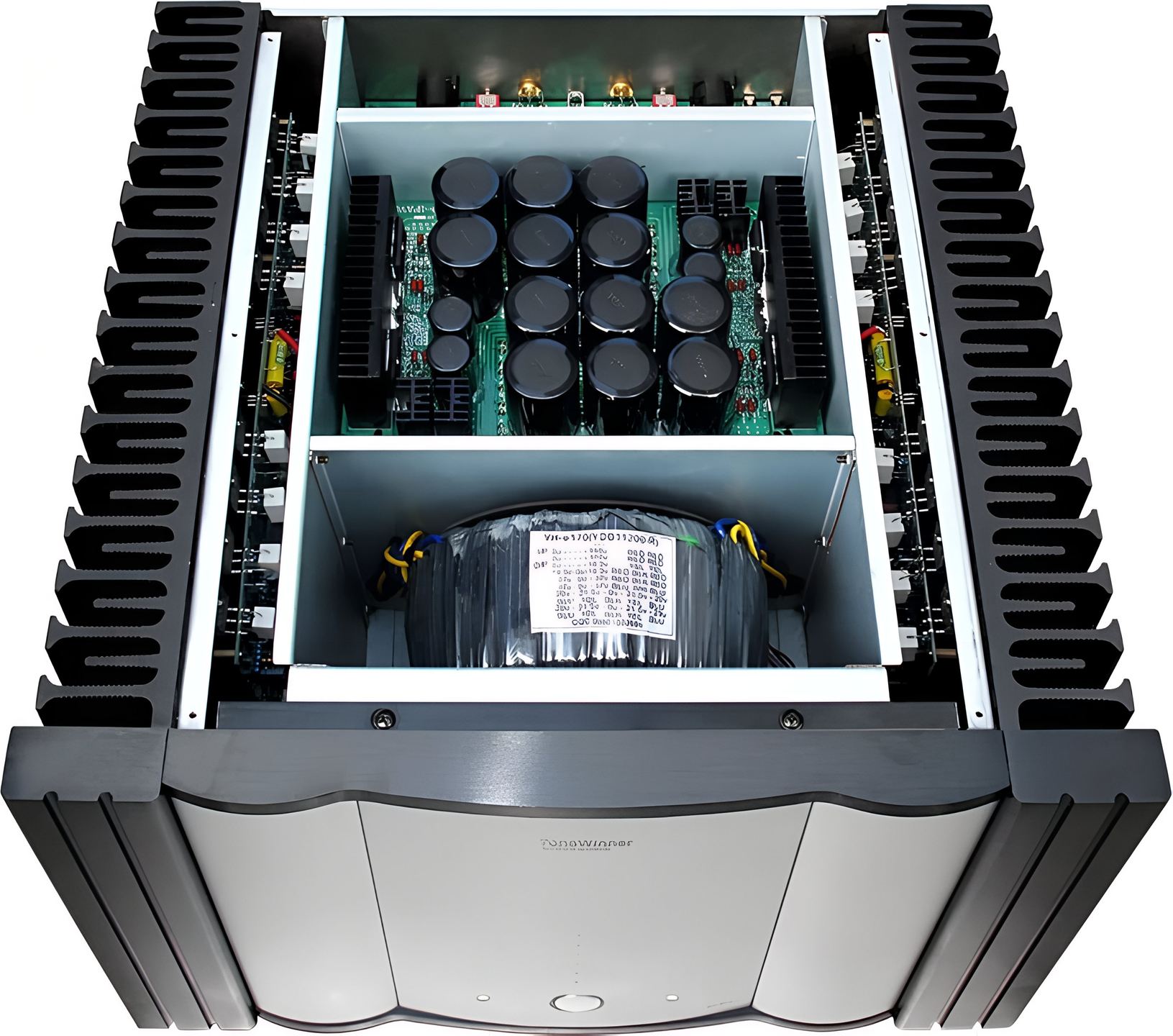

Indersiden af kabinettet er opdelt i separate rum, som fysisk isolerer transformatoren, filtreringskondensatorerne og forstærkerkredsløbene. Denne opdeling reducerer magnetiske og elektrostatisk koblinger mellem sektionerne. Den toroide transformator udsender i forvejen kun lidt til omgivelserne på grund af sin geometri; dens placering i et dedikeret rum forstærker denne isolation.

Venstre og højre kanal optager hver sin egen zone i kabinettet med separate køleprofiler. På modellerne i Tonewinner-serien er køleprofilerne eksponeret på apparatets sider, hvilket letter naturlig konvektion.

Tilslutninger og integration i et eksisterende system

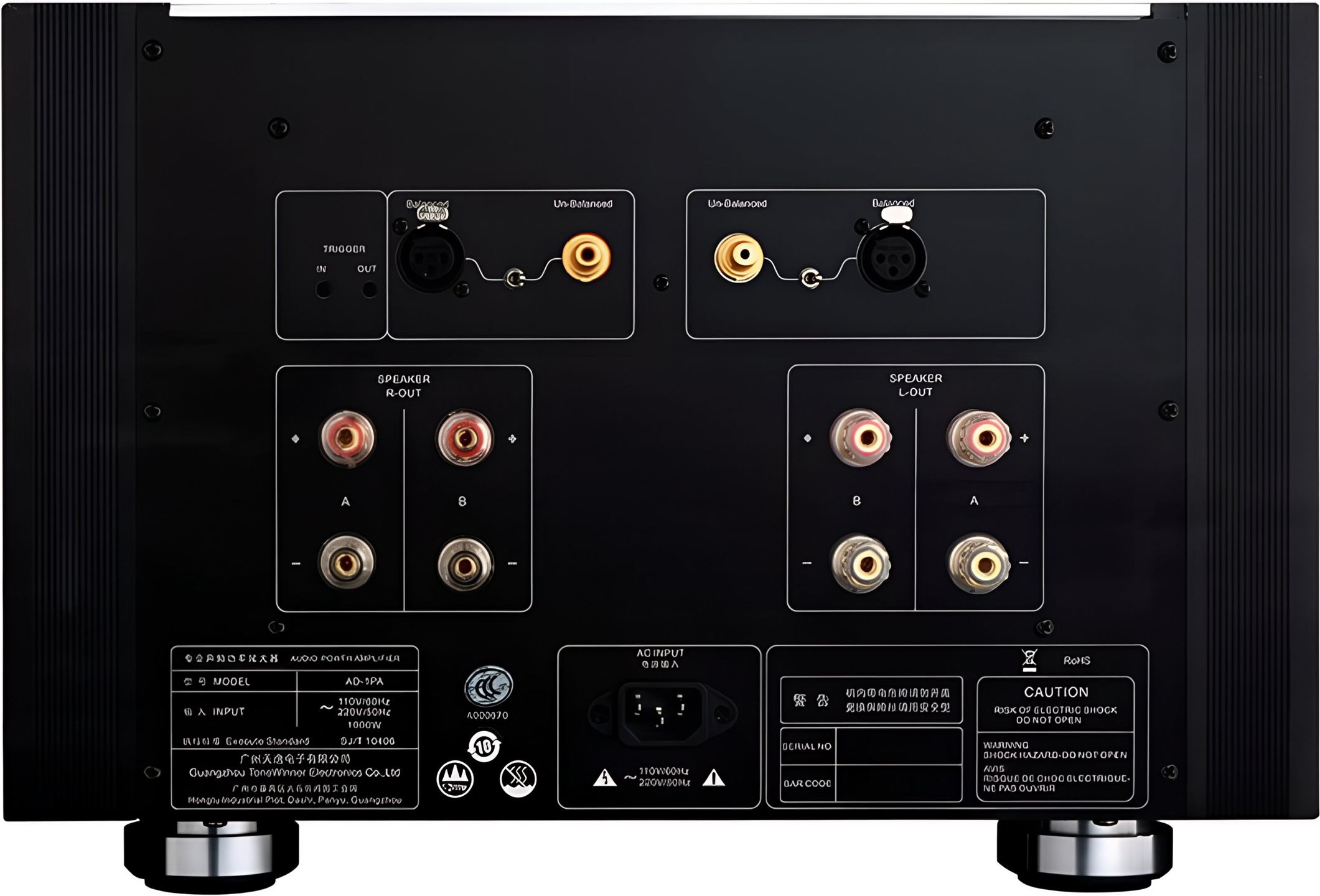

AD-PA+ accepterer to typer indgange: et ubalanceret RCA-par og et balanceret XLR-par. Den balancerede indgang vil være at foretrække til lange forbindelser til en forforstærker eller for at maksimere signal/støj-forholdet i installationer, der er følsomme over for elektromagnetiske forstyrrelser.

På udgangssiden har hver kanal et dobbelt sæt skrue-terminaler, der muliggør bi-wiring til højttalere udstyret med separate terminaler til bas- og mellem/diskant-sektionerne. Denne konfiguration reducerer magnetiske interaktioner i kablerne og kan forbedre den oplevede definition i visse systemer.

En 12-volts trigger-indgang og -udgang gør det muligt at integrere forstærkeren i en automatiseret installation. Tonewinners forforstærker AD-1PRE+, som er designet som den naturlige makker til AD-PA+, kan aktivere forstærkerens tænding via denne forbindelse.

Tekniske specifikationer

Styrker

Effekt på 2 x 300 W RMS ved 8 Ω
Drift i klasse A, AB eller Auto
Højtydende ringkernetrafo på 1200 W
Høj strømkapacitet
- 16 kondensatorer
- 180.000 µF
Ubalanceret RCA-indgang og balanceret XLR-indgang
Mulighed for bi-wiring og automatisk trigger

Konstruktion

Stereo forstærker i klasse A / AB
Ringkernetransformator på 1200 W
16 kondensatorer på 180.000 µF
Valg af klasse: A, AB, Auto

Målinger

Effekt: 2 x 300 W RMS ved 8 Ω
Frekvensrespons: 10 Hz – 100 kHz ±3 dB
Forstærkning: 29,5 dB ±1 dB
Signal/støj-forhold: over 115 dB
Total harmonisk forvrængning: under 0,008 %

Tilslutninger

1 stereo RCA-indgang
1 stereo XLR-indgang
Højttalerterminaler med skruer
- Dobbelt sæt til bi-wiring
Trigger-indgang og -udgang

Fordele

Generøs strømforsyning for stabil og dynamisk effekt
Naturlig og detaljeret lydgengivelse
Mulighed for bi-wiring og nem integration i ethvert system
Auto-funktion til at skifte mellem klasse A og AB afhængigt af temperaturen

Generelle oplysninger

Mål: 444 x 294 x 449 mm
Vægt: 43,4 kg
Farver: sort, sølv
Materiale: aluminium

Ofte stillede spørgsmål

Kan AD-PA+ bruges med 4-ohms højttalere?

Ja. Forstærkeren accepterer 4-ohms belastninger og leverer da en højere effekt, omkring 500 watt pr. kanal i mono. Udgangstrinnets design med sine otte transistorpar pr. kanal understøtter de høje strømkrav, som højttalere med lav impedans genererer.

Hvad er forskellen mellem AD-PA+ og den gamle AD-1PA?

AD-PA+ overtager den generelle arkitektur fra AD-1PA med et optimeret kredsløb. Specifikationerne for effekt og strømforsyning forbliver identiske. Tonewinner har ikke offentligt specificeret de foretagne ændringer, men suffixet “+” betegner i deres nomenklatur en revision af kredsløbet.

Bliver den meget varm i klasse A-tilstand?

I ren klasse A afgiver apparatet mellem 260 og 300 watt kontinuerligt, selv uden signal. Kabinettets sider bliver varme at røre ved efter en times drift. Naturlig ventilation omkring apparatet anbefales, med mindst 10 til 15 cm fri plads på hver side.

Kan man bruge AD-PA+ uden en Tonewinner-forforstærker?

Forstærkeren fungerer med enhver forforstærker eller pre-out-udgang på en integreret forstærker, forudsat at udgangsniveauet er tilstrækkeligt. RCA- og XLR-indgangene accepterer standard linjeniveauer. Forstærkningen på 29,5 dB passer til de fleste konfigurationer.

Er bi-wiring obligatorisk?

Nej. Ét enkelt kabelsæt pr. kanal er tilstrækkeligt. De dobbelte terminaler giver blot en ekstra mulighed for dem, hvis højttalere har separate terminaler, og som ønsker at eksperimentere med denne konfiguration.

Er strømforsyningen kompatibel med både 110 V og 230 V elnet?

AD-PA+ indeholder et automatisk omskiftningskredsløb, der registrerer netspændingen og tilpasser sig. Et Tonewinner-patent beskytter dette system, som forhindrer konfigurationsfejl ved brug i forskellige lande.
