Tonewinner AD7300 PA+ : kraftfuld multikanals forstærker

Med 25 kg på vægten og imponerende dimensioner (440 × 197 × 445 mm) gør AD7300 PA+ sig ikke bemærket ved sin diskretion. Tonewinner, en kinesisk producent der har været aktiv i mere end tredive år inden for udvikling af audioelektronik (og OEM‑leverandør for flere vestlige mærker), tilbyder her en 7‑kanals effektforstærker skabt til krævende hjemmebio‑opsætninger. Forstærkeren bygger på en enkel filosofi: maksimere effekt og mekanisk opbygning uden at lade prisen eksplodere.

Passiv køling og afskærmet kabinet

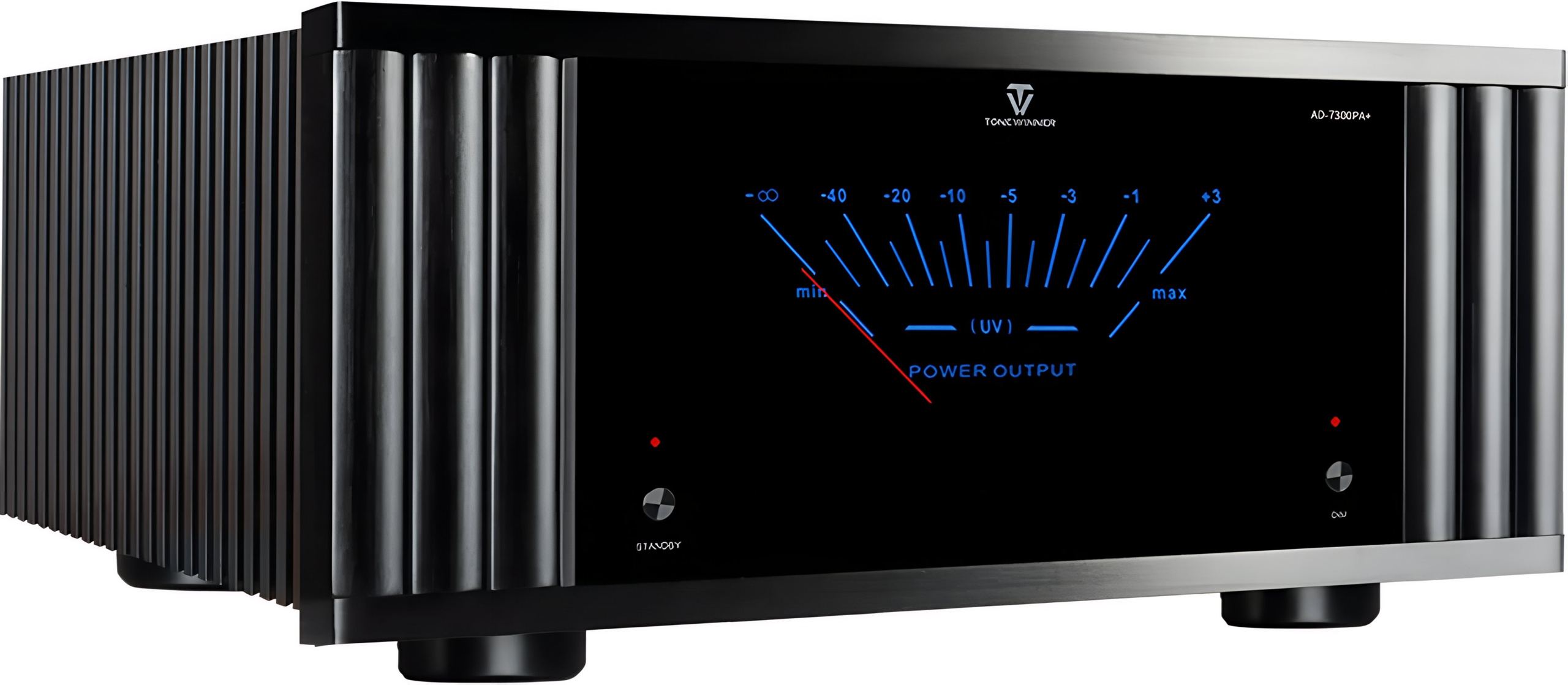

Kabinetet er udelukkende udført i massiv aluminium. På siderne sidder to kraftige køleprofiler med ribber, som sørger for varmeafledning uden aktiv ventilation – et valg, der garanterer støjsvag drift selv under lange lytte‑ eller filmsessioner ved højt niveau. Toppladen, der består af to metallag, fungerer som afskærmning mod udefrakommende elektromagnetiske forstyrrelser. Denne robuste konstruktion har en praktisk slagside: de laterale køleribber gør håndteringen delikat. Tonewinner kunne med fordel have forlænget bundpladen under køleprofilerne for at beskytte hænderne under installationen.

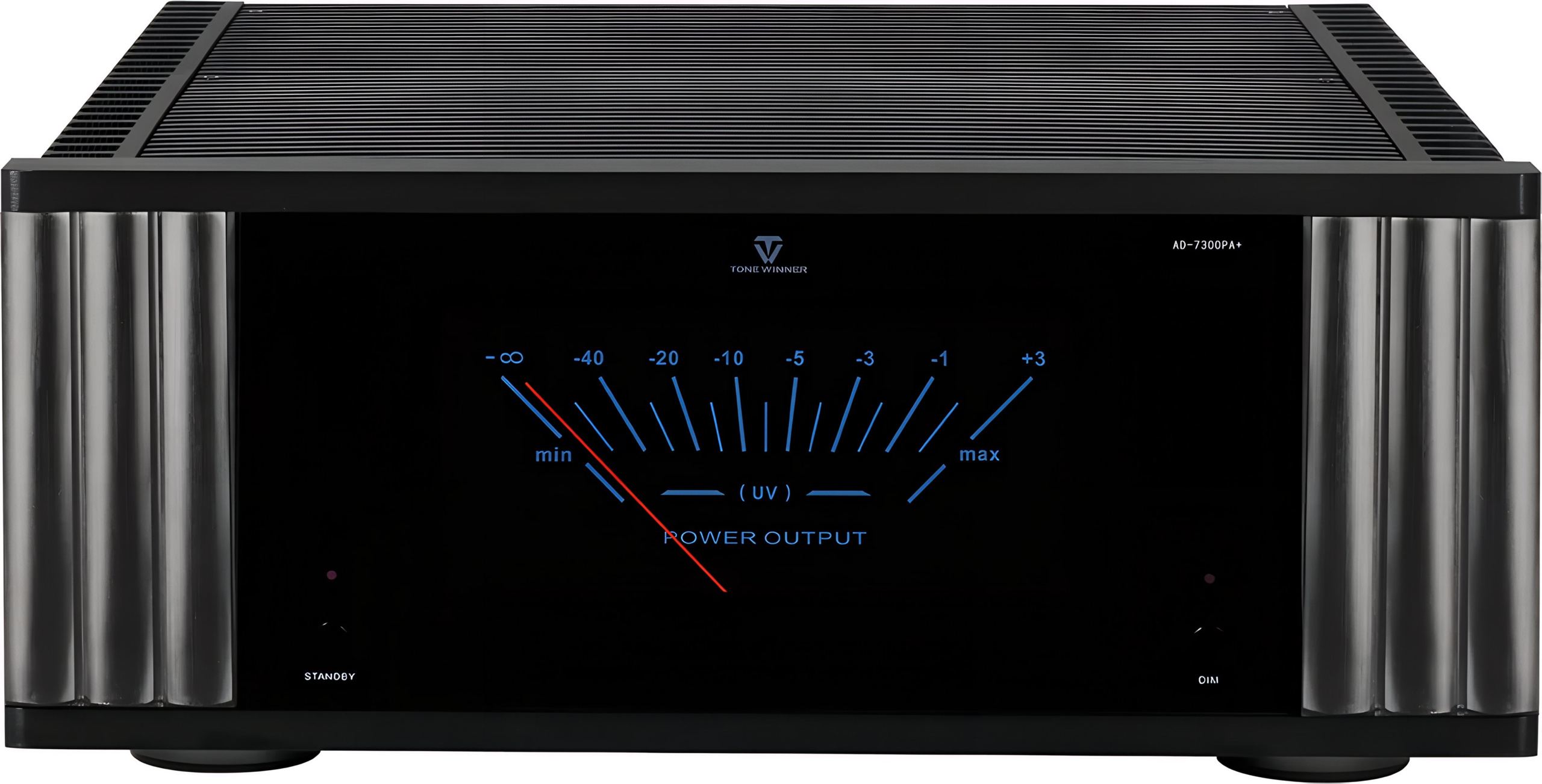

Fronten prydes af et nålevu‑meter med blå bagbelysning, som gør sig særligt godt i et mørkt rum. En omskifter gør det muligt at justere lysstyrken eller slukke visningen helt for at undgå visuel forstyrrelse under filmvisningen.

Syv kanaler, syv uafhængige moduler

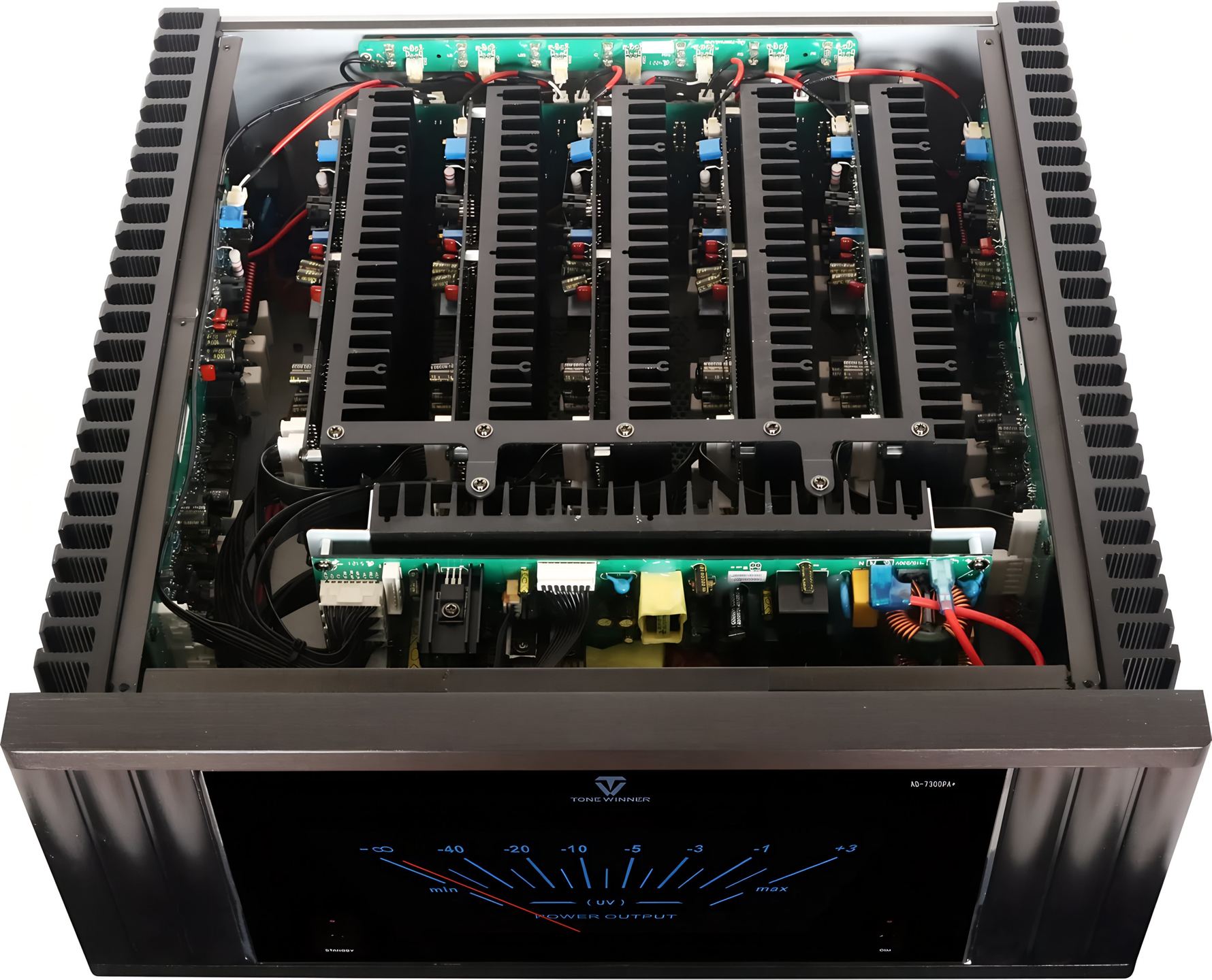

AD7300 PA+ arbejder i klasse AB. Hver kanal har sit eget diskrete forstærkermodul monteret på et separat printkort, hvilket begrænser indbyrdes påvirkning mellem kanalerne. Hvert udgangstrin benytter tre par bipolare transistorer ON Semiconductor NJW0281G og NJW0302G, kendt for høj strømtålighed og god linearitet. I alt når man op på 42 effekttransistorer i hele apparatet.

Venstre og højre kanaler får en særlig behandling: deres køleprofiler er større, og hvilestrømmen er højere, en konfiguration der bringer dem tættere på klasse A‑drift og forbedrer gennemsigtigheden på de primære frontkanaler.

Tilgængelig effekt: tallene i kontekst

Tonewinner opgiver 310 W pr. kanal i 8 Ω. Denne måling svarer til, at kun én kanal er belastet (324 W er blevet målt af nogle distributører under disse forhold). Når alle syv kanaler arbejder samtidigt, falder den tilgængelige effekt til omkring 170 til 190 W pr. kanal i 8 Ω, en klassisk afvigelse relateret til strømforsyningens begrænsninger.

Apparatet accepterer også 4 Ω belastninger, hvor effekten da kan overstige 500 W pr. kanal (én aktiv kanal). Denne evne til uden problemer at drive højttalere med lav impedans gør den kompatibel med de fleste akustiske opsætninger, inklusive højttalersystemer med høj følsomhed eller store gulvstående modeller.

Nogle supplerende målinger: forstærkningen overstiger 28 dB, frekvensgangen strækker sig fra 20 Hz til 50 kHz (±3 dB), signal‑støj‑forholdet når 100 dB, og den harmoniske forvrængning forbliver under 0,09 %.

Omfattende tilslutninger og beskyttelsesfunktioner

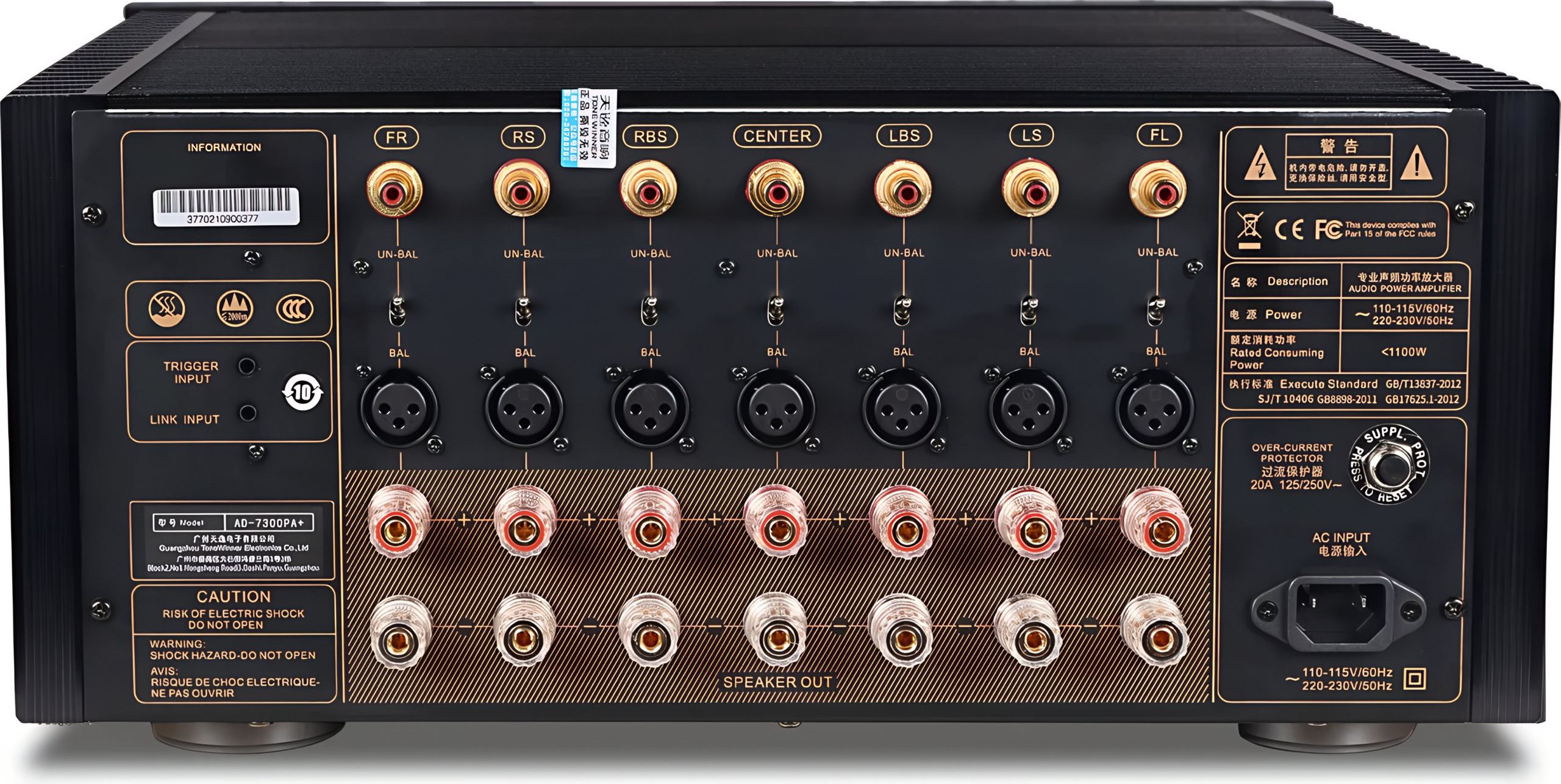

Hver kanal har én ubalanceret RCA‑indgang og én balanceret XLR‑indgang, som kan vælges individuelt via en omskifter. Denne dobbelte tilslutningsmulighed gør det nemt at kombinere med enhver hjemmebio‑forforstærker, hvad enten det er AD-7300HD‑processoren fra samme mærke eller et tredjepartsprodukt.

Højttalerterminalerne accepterer kabler med stor ledertykkelse, bananstik og kabelsko. En trigger‑indgang gør det muligt at synkronisere opstarten med den tilknyttede forforstærker. En “link”‑port er også tilgængelig til mere avancerede opsætninger.

Switch‑mode strømforsyningen omfatter fem beskyttelsesniveauer: overspænding, overophedning, overbelastning, overstrøm og kortslutning. Disse funktioner beskytter både forstærkeren og de tilsluttede højttalere, hvilket tillader brug ved fuld effekt uden frygt for skader.

Lydgengivelse og anvendelsesområder

AD7300 PA+ hælder lydmæssigt mod tonal balance frem for farvning. Bassen forbliver kontrolleret uden at blive tung, og diskanten udviser ingen aggressivitet. Lydscenen er stabil både i multikanals‑ og stereokonfiguration.

Et bemærkelsesværdigt punkt: forstærkeren bevarer sin dynamik og hurtighed ved lav lyttevolumen, hvor visse effektblokke med høj effekt kan virke mere træge under et vist niveau. Denne egenskab gør den alsidig, lige så velegnet til baggrundslytning som til de mest eksplosive passager i et soundtrack.

Størrelse og vægt gør installation i et lukket møbel mindre praktisk. Et åbent rack eller en ventileret hylde er mere velegnet. Til dedikerede biografrum med højttalere i stor størrelse eller 7.1‑ til 7.2.4‑opsætninger leverer AD7300 PA+ de nødvendige effektoreserver uden at presse beskyttelseskredsløbene unødigt.

Tekniske specifikationer

Design

• 7-kanals hjemmebio-forstærker med uafhængige kanaler
• Uafhængige mono-moduler for at begrænse interferens mellem kanalerne
• Lavstøjs digital strømforsyning
• Kabinet i massiv aluminium med passive køleprofiler
• Bagbelyst analogt VU-meter til visuel kontrol i realtid

Ydelse

• Effekt: 7 × 310 W RMS ved 8 Ω
• Forstærkning: over 28 dB
• Frekvensrespons: 20 Hz – 50 kHz (±3 dB)
• Signal/støj-forhold: ≥ 100 dB
• Total harmonisk forvrængning (THD): mindre end 0,09 %

Tilslutninger

• Analoge indgange pr. kanal
  • 7 × RCA-indgang
  • 7 × balanceret XLR-indgang
• Styring og forbindelse
  • 1 × trigger-indgang
  • 1 × link-port
• Højttalerterminaler kompatible med kabler med stor tværsnit, bananstik og gafler

Beskyttelse

• Overspænding
• Overophedning
• Overbelastning
• Overstrøm
• Kortslutning

Fordele

• Høj effekt, velegnet til 7.1 hjemmebio-installationer
• Præcis og dynamisk lydgengivelse
• Omfattende beskyttelsessystemer for sikker brug
• Bagbelyst VU-meter for elegant visuel kontrol

Generelle oplysninger

• Dimensioner (B × H × D): 44 × 19,7 × 44,5 cm
• Nettovægt: 25 kg
• Bruttovægt: 26,3 kg
• Forsyningsspænding: 110–115 V (60 Hz) / 220–230 V (50 Hz)
• Farve: sort
