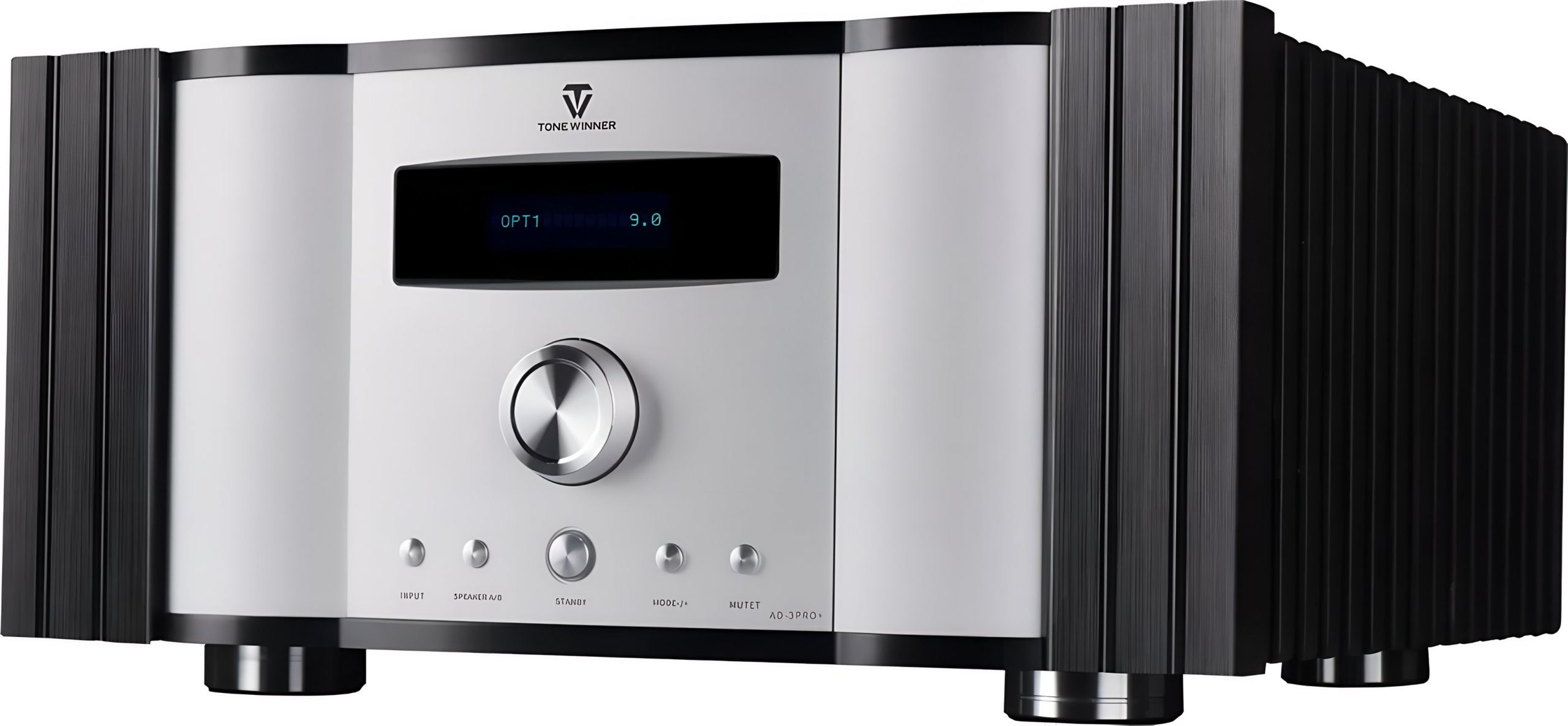

Tonewinner AD3 Pro +

Tredive kilo på vægten, en 600 W toroidaltransformator, 165 watt pr. kanal. AD3 Pro + lever fuldt ud op til sin status som high-end integreret forstærker i Tonewinner-serien. Denne videreudvikling af AD-3PRO retter op på forgængerens manglende USB-indgang og optimerer de interne kredsløb, samtidig med at den bevarer filosofien, der har sikret succes til modellerne AD-1 og AD-2PRO: en fuldt symmetrisk forstærkning i klasse A eller AB.

Et massivt og konfigurerbart effekttrin

Forstærkningen bygger på 24 Toshiba 1941/5198-transistorer organiseret i en komplementær Darlington push-pull-konfiguration. Signalet følger en fuldt symmetrisk signalvej fra den differentielle indgang til BTL-udgangen. Ni OPA1656 operationsforstærkere fra Texas Instruments står for forstærkningen med et minimalt støjgulv.

Det særlige ved AD3 Pro + er dens tredobbelte driftsmåde. I ren klasse A er den første watt konstant forspændt: forvrængningen forbliver lav ved lavt niveau, lyden vinder i fylde og harmonisk varme. I klasse AB folder apparatet hele sin effektreserve ud til dynamiske peaks og kontante anslag. Den automatiske tilstand lader elektronikken skifte mellem de to driftsformer alt efter driftstemperatur og signalets krav. En dedikeret tast på fjernbetjeningen gør det muligt at skifte mellem tilstandene uden at forlade lænestolen.

En overdimensioneret strømforsyning

Den 600 W store toroidaltransformator indtager en central placering i chassiset. Otte glatningskondensatorer giver i alt 80.000 µF kapacitet, en energireserve der håndterer strømbelastninger uden at svigte. Denne overdimensionerede strømforsyning forklarer delvist apparatets 30,5 kg, men også dets evne til at drive krævende højttalere med autoritet.

Den interne arkitektur adskiller fysisk de forskellige sektioner: strømforsyning, energilagring, indgangstrin, venstre og højre kanal har hver deres afskærmede kammer. Denne opbygning reducerer elektromagnetiske forstyrrelser mellem kredsløb og bidrager til et meget lavt støjgulv.

Digital konvertering og USB-indgang

Den indbyggede DAC anvender en ESS Sabre ES9038-chip kombineret med en CT7601PR USB-controller. Sættet accepterer PCM-strømme op til 32 bit / 768 kHz og native DSD op til DSD512. Det er den væsentligste tilføjelse i forhold til den oprindelige AD-3PRO, der begrænsede sine digitale indgange til koaksial og optisk: USB-B gør det nu muligt at tilslutte en computer direkte og udnytte konverterens kapaciteter fuldt ud.

De optiske og koaksiale indgange er fortsat til stede til de traditionelle kilder. Volumenkontrollen håndteres af en NJW1195A-chip med et opgivet støjniveau på -118 dB og justering i trin på 0,5 dB.

Analog tilslutning og vinylkompatibilitet

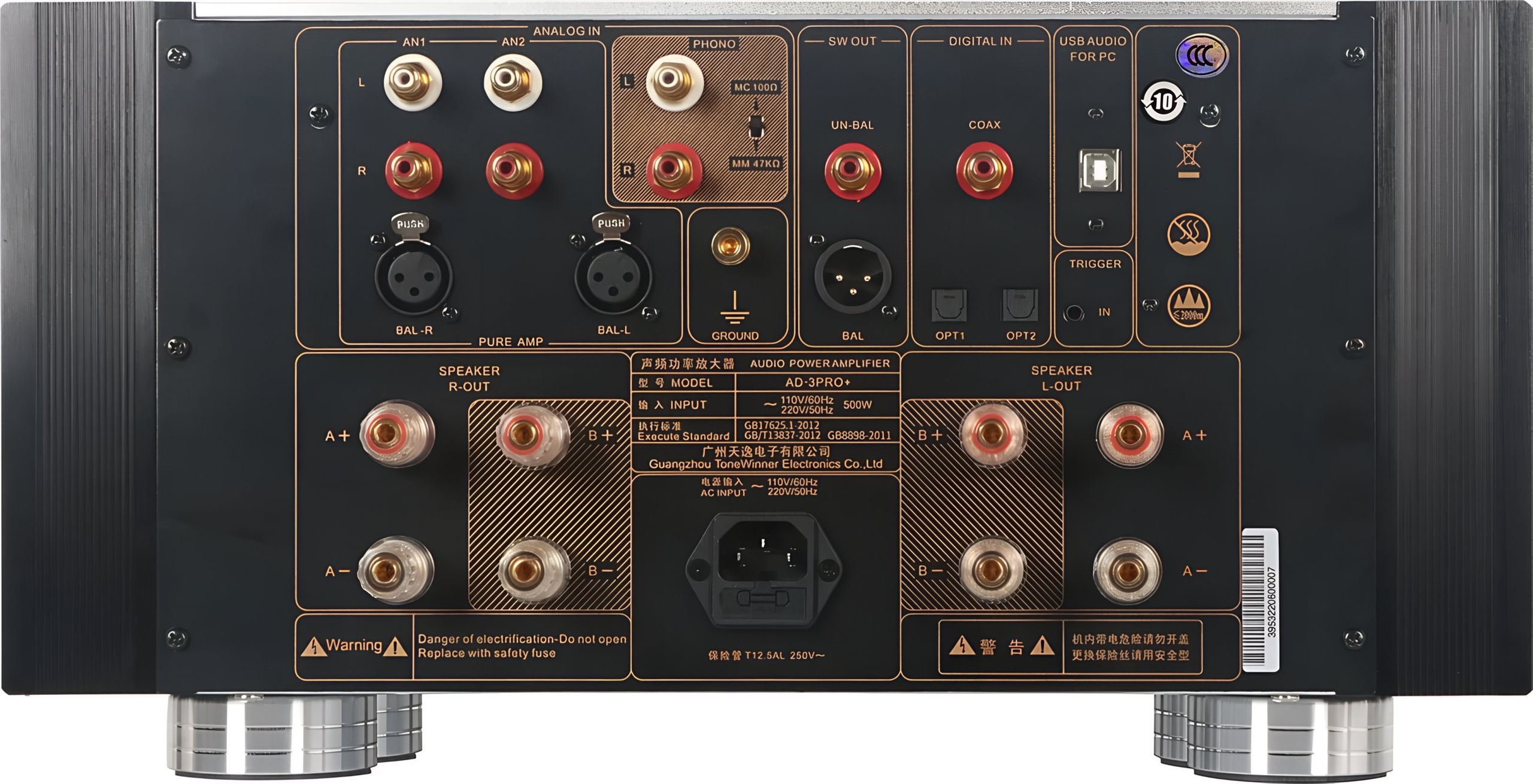

På analogsiden tilbyder AD3 Pro + to stereo RCA-indgange, en balanceret XLR-indgang og en phono-indgang kompatibel med MM og MC. En omskifter gør det muligt at vælge pickuptype. En dedikeret jordskrue fuldender udstyret til pladespillere.

Udgangene omfatter to par højttalerterminaler (til bi-wiring eller brug af to par højttalere) og to subwoofer-udgange, én i RCA og én i XLR. Sidstnævnte mulighed, som er sjælden i dette prisleje, gør det lettere at integrere en aktiv subwoofer med balanceret indgang.

Ren effektforstærker-tilstand

AD3 Pro + kan fungere i “pure power”-tilstand, det vil sige som ren effektforstærker. Et langt tryk på AMP-knappen på fjernbetjeningen kortslutter den interne forforstærkersektion. Apparatet bliver da til et effekttrin, som man styrer med en ekstern forforstærker eller en lydprocessor. Denne fleksibilitet gør det muligt at videreudvikle systemet senere uden at udskifte forstærkeren.

Tekniske specifikationer

Design

• Integreret stereo-forstærker
• 600 W toroidaltransformator
• 8 kondensatorer, samlet kapacitet på 80000 μF
• 32-bit / 768 kHz og DSD512 digital-til-analog konverter (DAC)

Driftsfunktioner

• Klasse A / AB, manuel eller automatisk valg
  • Klasse A: varm lydgengivelse med righoldige overtoner
  • Klasse AB: maksimal dynamik
  • Auto-tilstand: automatisk skift mellem klasse A og klasse AB afhængigt af driftstemperaturen
• Dedikeret knap på fjernbetjeningen til valg af tilstand

Ydelse

• Effekt: 2 x 165 W ved 8 ohm
• Frekvensgang: 15 Hz – 95 kHz (+1 / -3 dB)
• Forstærkning: 40 dB
• Signal/støj-forhold: over 100 dB
• Total harmonisk forvrængning (THD): 0,05 %

Tilslutninger

• Digitale indgange
  • 1x USB-B-indgang
  • 1x koaksialindgang
  • 2x optiske indgange
• Analoge indgange
  • 2x stereo RCA-indgange
  • 1x stereo XLR-indgang
  • 1x MM / MC phono-indgang
• Udgange
  • 1x RCA-subwoofer-udgang
  • 1x XLR-subwoofer-udgang
  • Skrueterminaler til højttalere
• Trigger-indgang

Generelle oplysninger

• Dimensioner (B x H x D): 444 x 226 x 460 mm
• Vægt: 30,5 kg
