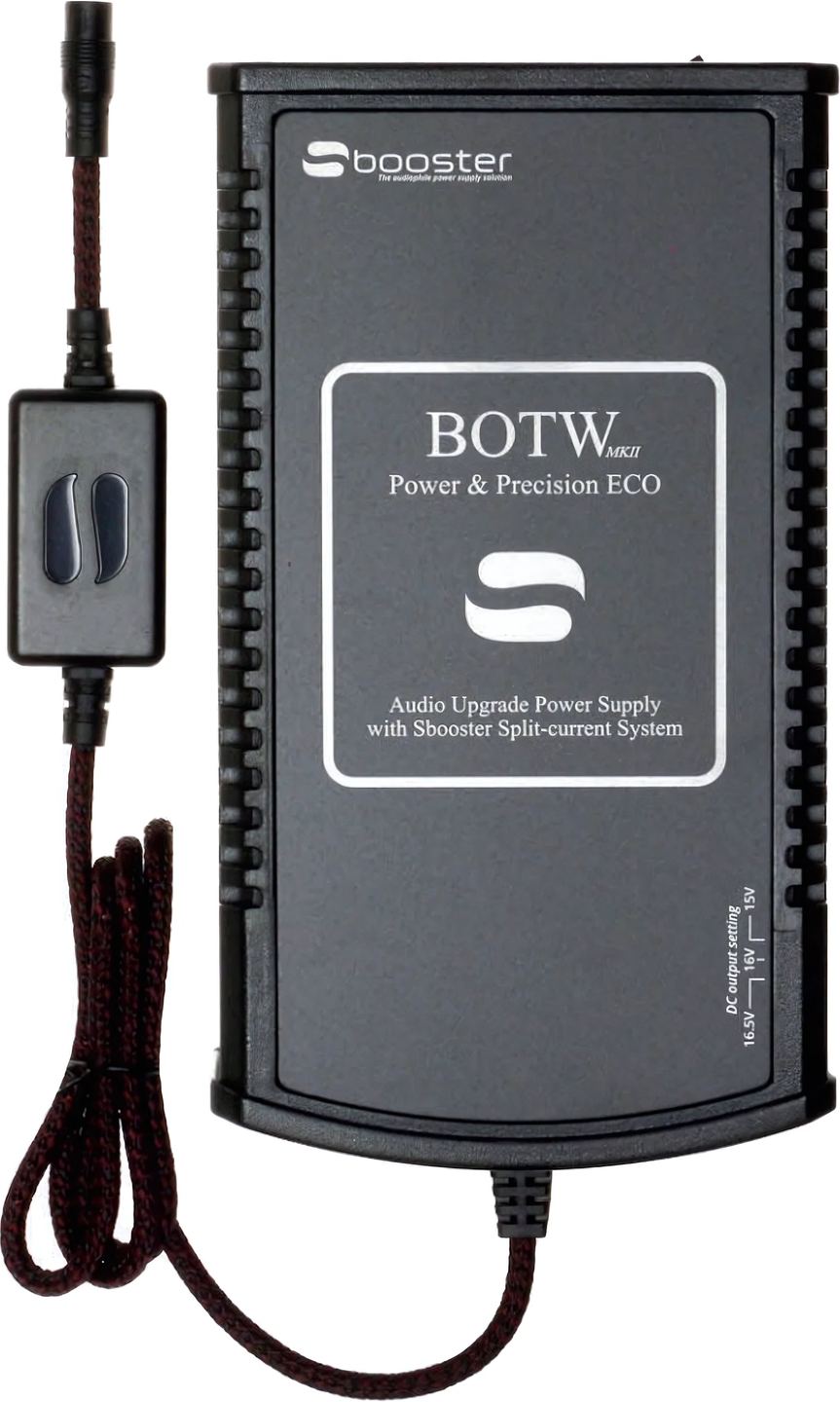

Sbooster BOTW P&P MKII 24V

Når en lydenhed leveres med en plaststrømforsyning, der vejer 80 gram, er der stor sandsynlighed for, at dens lydmæssige potentiale allerede er begrænset ved stikkontakten. Det er denne konstatering, der gav ophav til serien Best of Two Worlds (BOTW) hos Sbooster, et hollandsk mærke grundlagt i 2010 af Wiebren Draaijer og Karin Hoks. MKII-versionen, der blev introduceret i 2018, viderefører og forbedrer konceptet fra forgængeren fra 2015 med et mere robust design og forstærket filtrering.

En lineær strømforsyning, ikke blot et simpelt tilbehør

BOTW P&P MKII (Power & Precision) er en reguleret lineær strømforsyning med lavt spændingsfald (LDO). Dens rolle: at erstatte de switch-mode strømforsyninger (SMPS), der følger med mange hi-fi-, audiostreaming-, netværks- eller hjemmeautomationsenheder. Disse « wall-wart »-strømforsyninger genererer højfrekvente forstyrrelser, som forurener lydsignalet og hjemmets elnet. Når de fjernes fra kæden, eliminerer man en støjkilde både for den pågældende enhed og for resten af systemet.

MKII fås i seks modeller, der dækker elleve udgangsspændinger fra 5 V til 24 V. Hver version (undtagen 24 V) tilbyder tre spændingsindstillinger, som er tilgængelige via en omskifter, hvilket udvider kompatibiliteten med hundredvis af enheder: DAC’er, netværksafspillere, phono-forforstærkere, pladespillere, routere, Ethernet-switches, NAS. Sbooster offentliggør en kompatibilitetsliste, der opdateres regelmæssigt, men princippet er enkelt: Hvis din enhed fungerer med en ekstern DC-strømforsyning, og spænding og strømstyrke passer, kan BOTW P&P MKII tage over.

Fire trin til rensning af strømmen

Sboosters filosofi består i at behandle strømmen, så snart den kommer ind i enheden, og derefter ved hvert trin helt frem til det endelige udstyr.

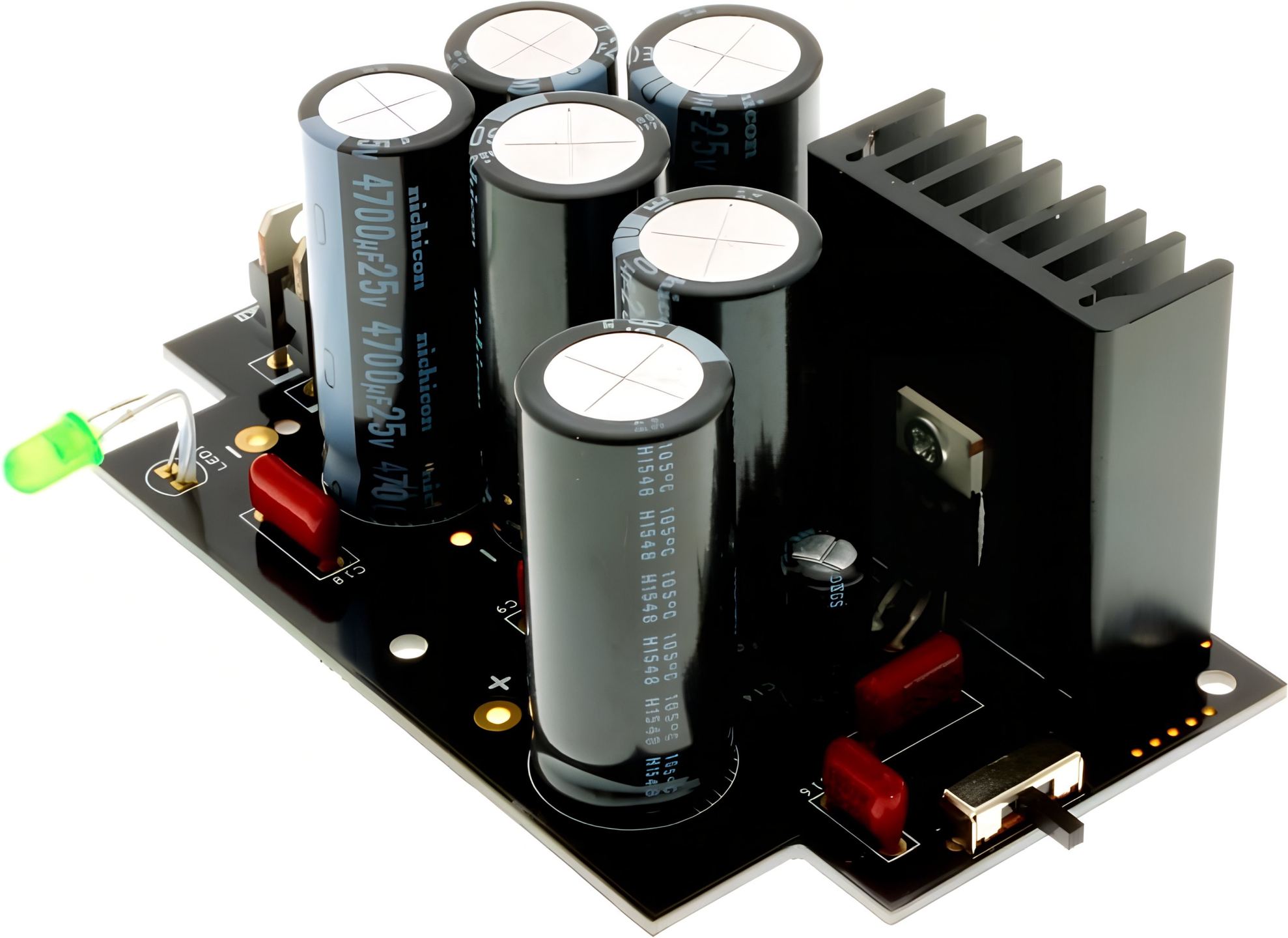

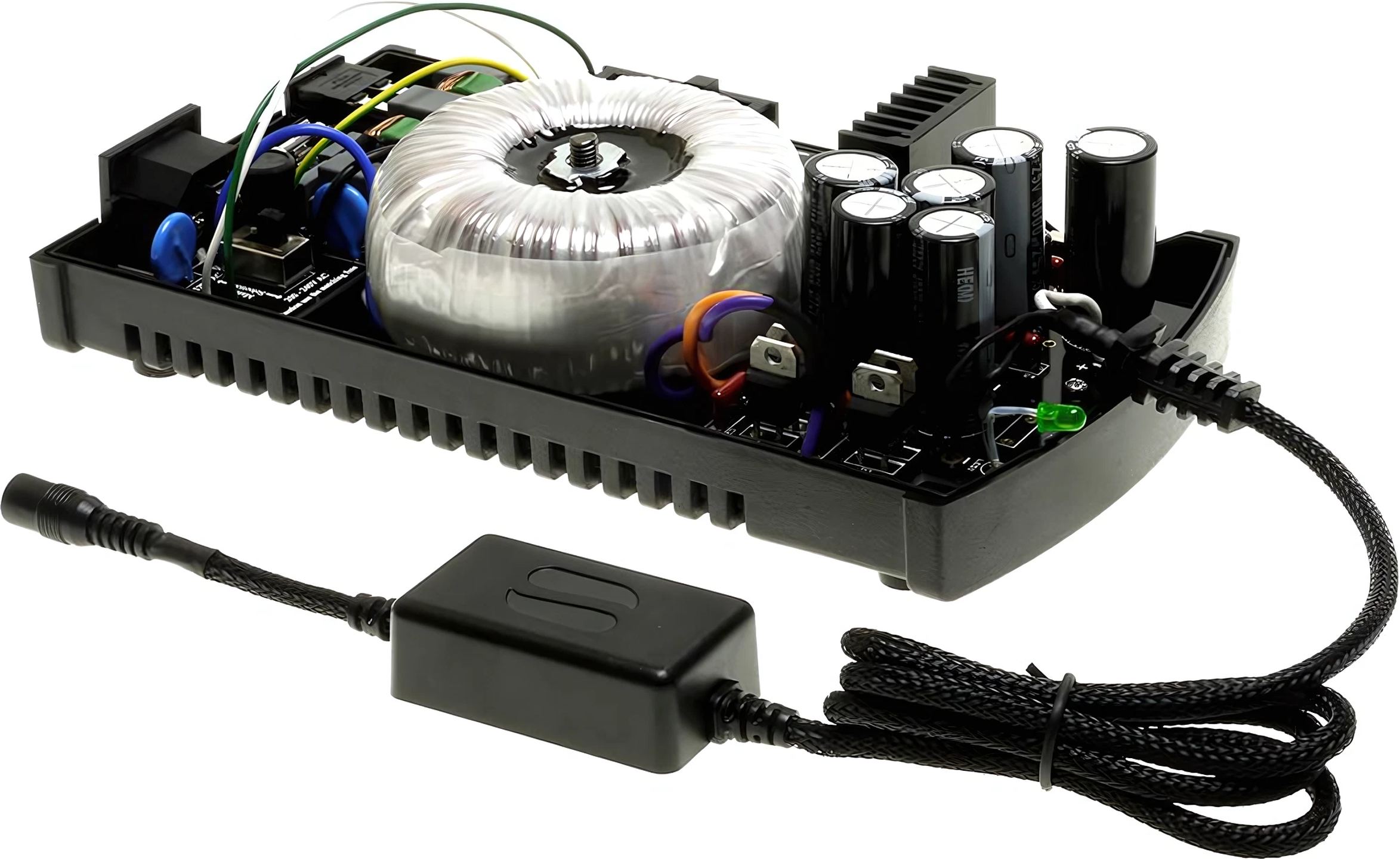

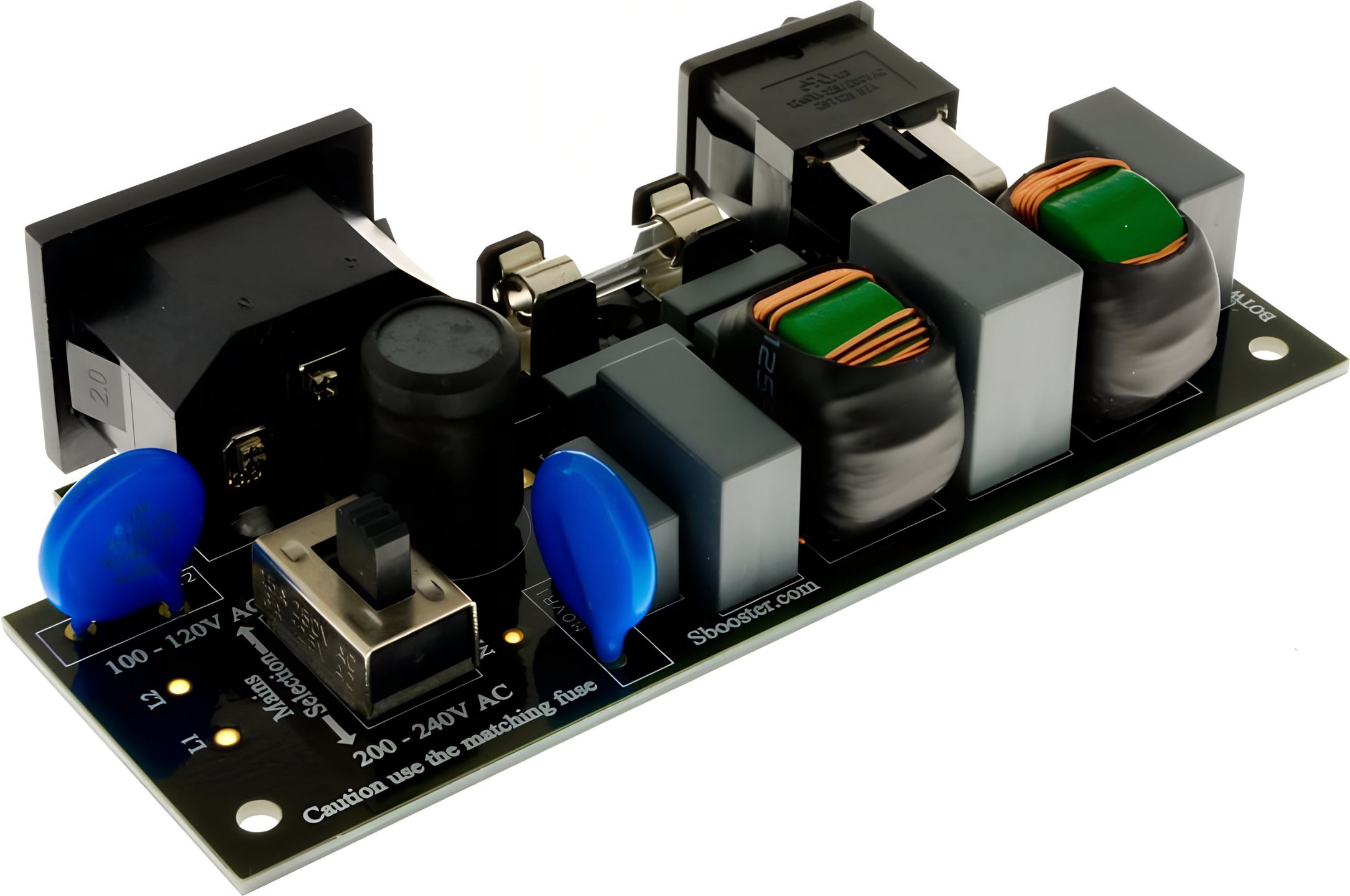

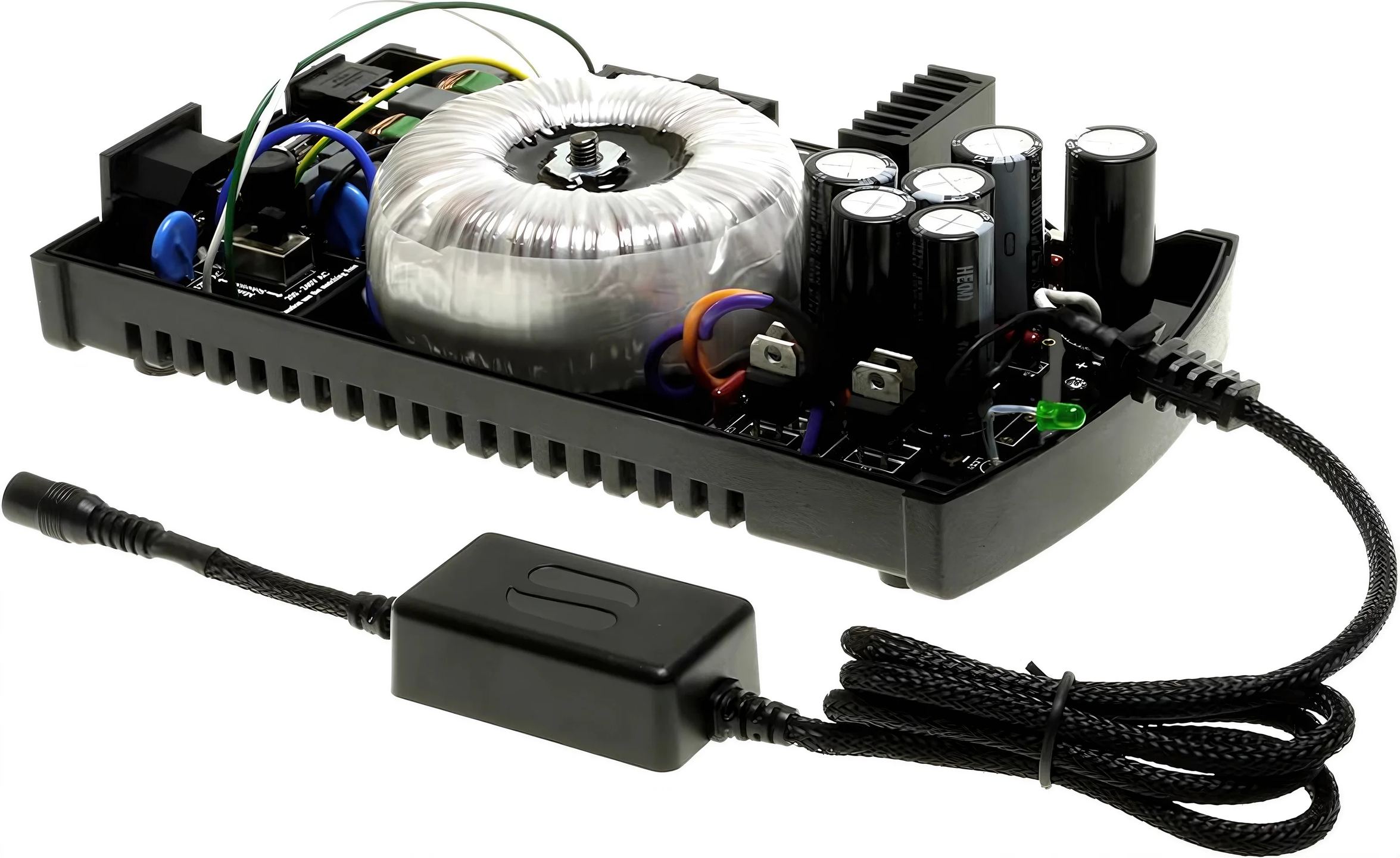

Filtreringen begynder med et totrins netfilter koblet til en jordspole. Denne første barriere eliminerer højfrekvent støj på elnettet, før den når transformatoren. Den toroidale transformer på 50 VA (35 VA for modellerne 5-6 V og 9-10 V) er specialfremstillet til audioapplikationer med dobbelt afskærmning: elektrostatisk for at blokere kapacitive koblinger og magnetisk HF for at begrænse udstråling. AC/DC-konverteringen sker via en ensretterbro med hurtige Schottky-dioder, som begrænser koblingsstøj. Energien lagres derefter i kondensatorer med høj kapacitet og lav impedans, før den stabiliseres af en LDO-regulator med hurtig transientrespons kombineret med et præcisions-shuntreferencesystem.

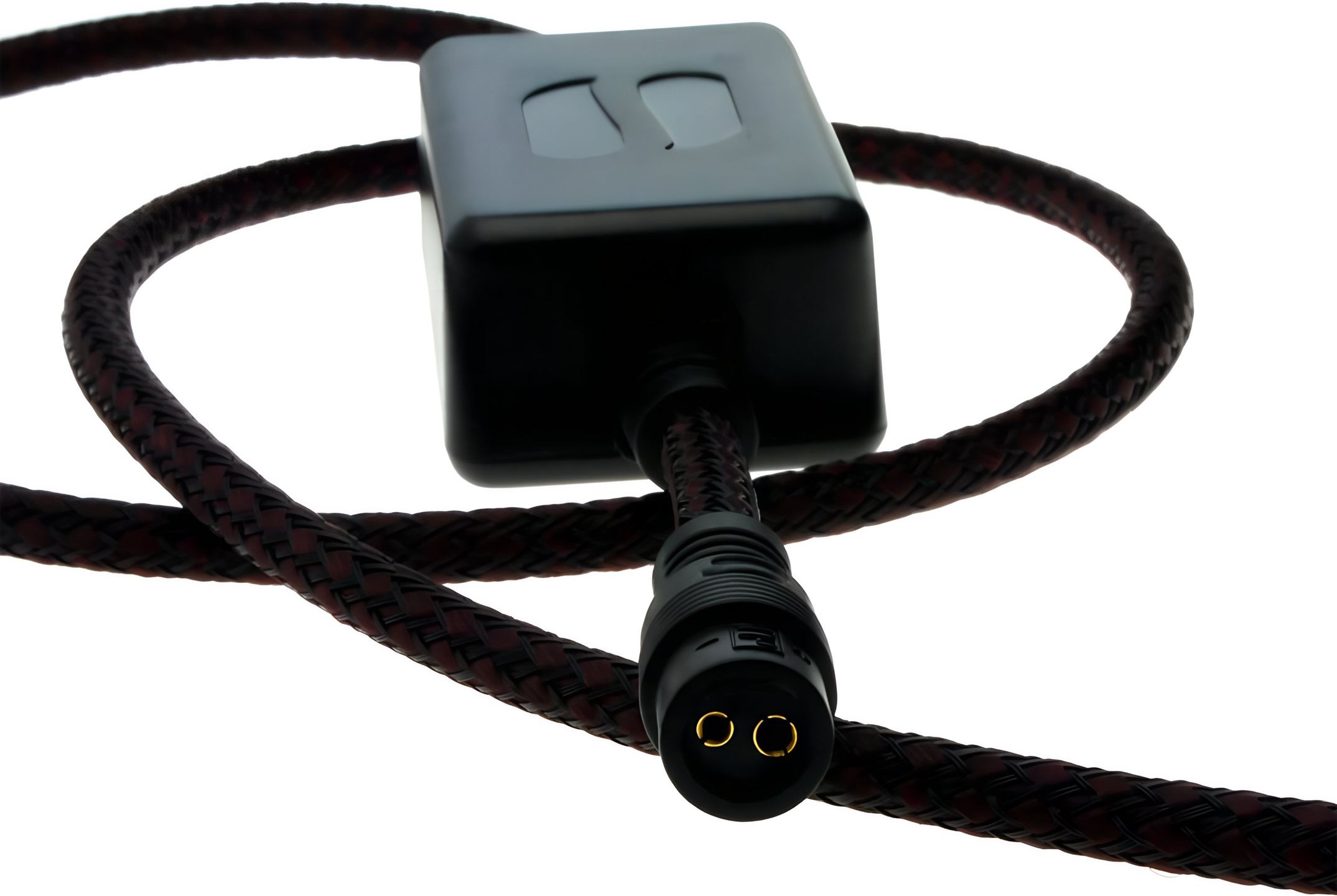

Det sidste trin sidder for enden af DC-kablet: systemet « Split-Current », patenteret af Sbooster. Dette modul opdeler strømflowet i to baner. Den ene lagrer energi for øjeblikkeligt at kunne reagere på enhedens strømtræk. Den anden filtrerer spændingen en sidste gang, før den går ind i audioudstyret.

Hvad der ændrer sig med MKII-versionen

Overgangen fra MKI til MKII har fokuseret på flere punkter med det formål at reducere den interne impedans og de mekaniske belastninger. Printkortet går op til en kobbertykkelse på 70 µm (2 oz) på begge sider med guldbelagt finish. Køleprofilen er tykkere. Den interne ledningsføring i forsølvet kobber får PTFE-isolering, et materiale kendt for sin stabilitet og modstandsdygtighed over for oxidation. DC-udgangskablet (95 cm, 16 AWG) har fået forstærket spiralafskærmning og ekstra kappe. Den toroidale transformer har nu magnetisk HF-afskærmning ud over den elektrostatiske afskærmning.

Ifølge Sbooster resulterer disse ændringer i et mere flydende strømflow og en bedre evne til at følge hurtige transienter, et vigtigt kriterium for digitale enheder, som belaster forsyningsskinnen uregelmæssigt.

Tilslutninger og alsidighed

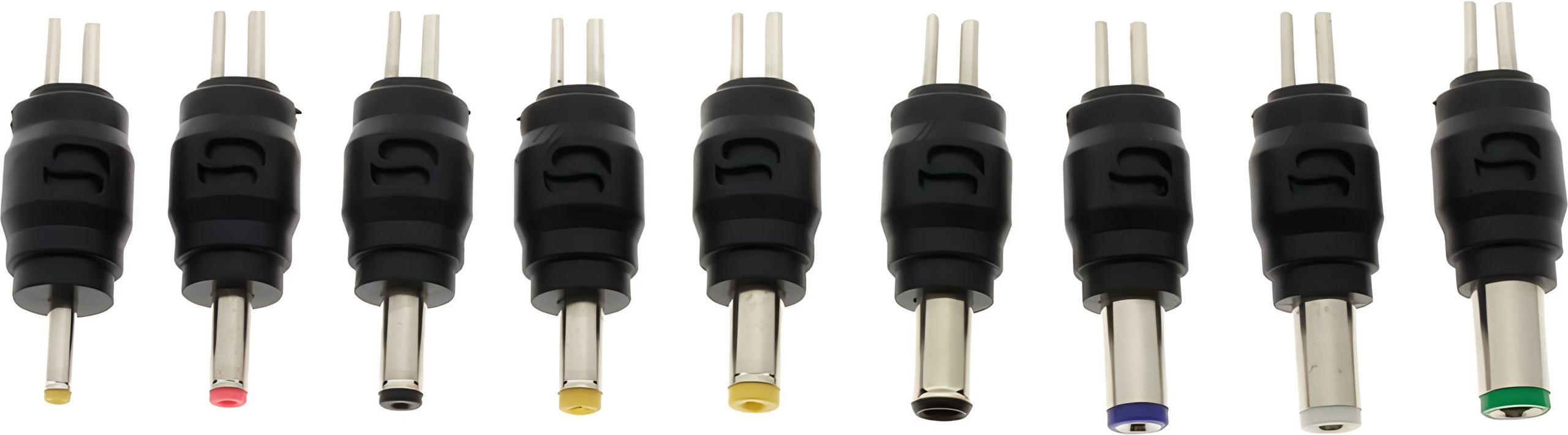

BOTW P&P MKII leveres med et udvalg af udskiftelige DC-stik med automatisk lås, hvor antallet varierer afhængigt af versionen (fra seks til ni stik afhængigt af modellen). De understøttede formater går fra det klassiske 5,5 × 2,1 mm til micro-USB og USB-C (for modellen 5-6 V), samt mere specifikke formater som 7,4 × 5,0 mm, der bruges af visse HP-enheder, eller Lumberg 1636 05. Denne tilgang gør det unødvendigt at bestille et specialkabel og gør det muligt at genbruge strømforsyningen, hvis du skifter udstyr.

Netspændingen ved indgangen fastsættes på fabrikken efter destinationslandet (100, 110, 115, 120, 220, 230 eller 240 V AC, 50/60 Hz). 127 V understøttes ikke. Hvis du flytter til et område med en anden spænding, tilbyder Sbooster en omkonfigurationstjeneste.

Energieffektivitet og forbrug

Navnet « ECO » er ikke blot et salgsargument. MKII’s elektroniske design gør det muligt at hente 50 % mere energi ud af komponenterne sammenlignet med en klassisk lineær strømforsyning, samtidig med at den bruger op til 35 % mindre. I praksis ligger strømforbruget i tomgang tæt på en switch-mode strømforsynings, hvilket begrænser påvirkningen af elregningen på trods af overgangen til en lineær topologi.

Enheden bliver moderat varm under drift uden at kræve aktiv ventilation. Den integrerede køleprofil er tilstrækkelig til at aflede den varme, der genereres af regulatoren og transformatoren.

Tekniske specifikationer

Strømforsyning og transformer

• 35 VA-transformer (5-6 V- og 9-10 V-modeller)
• 50 VA toroidaltransformer i audiokvalitet med:
  • Elektrostatisk afskærmning
  • Magnetisk afskærmning
• Højtydende totrins netfilter med jordspole

Elektroniske komponenter

• Schottky-effektensretterbro
• Kondensatorer:
  • Med høj ripple-strøm og lav impedans
  • Til filtrering: ikke-induktive polypropylenfilm
• Regulator:
  • Lineær regulator med lavt spændingsfald (LDO) med ultrahurtig transientrespons og høj strøm
  • Ekstern shunt-referencekreds med høj præcision

Kompatibilitet med netspænding

• 100, 110, 115, 120 volt AC 50/ 60 Hz
• 220, 230, 240 volt AC 50/ 60 Hz

DC-strømkabel

• 95 cm, 16 gauge (16 AWG) spiralafskærmet
• Ekstra afskærmning og kappe
• Integreret Sbooster-opdelt strømsystem
• Udskiftelig guldbelagt DC-stik

Fysiske specifikationer

• Mål (B × H × D) : 240 × 130 × 75 mm
• Vægt : 1,85 kg
