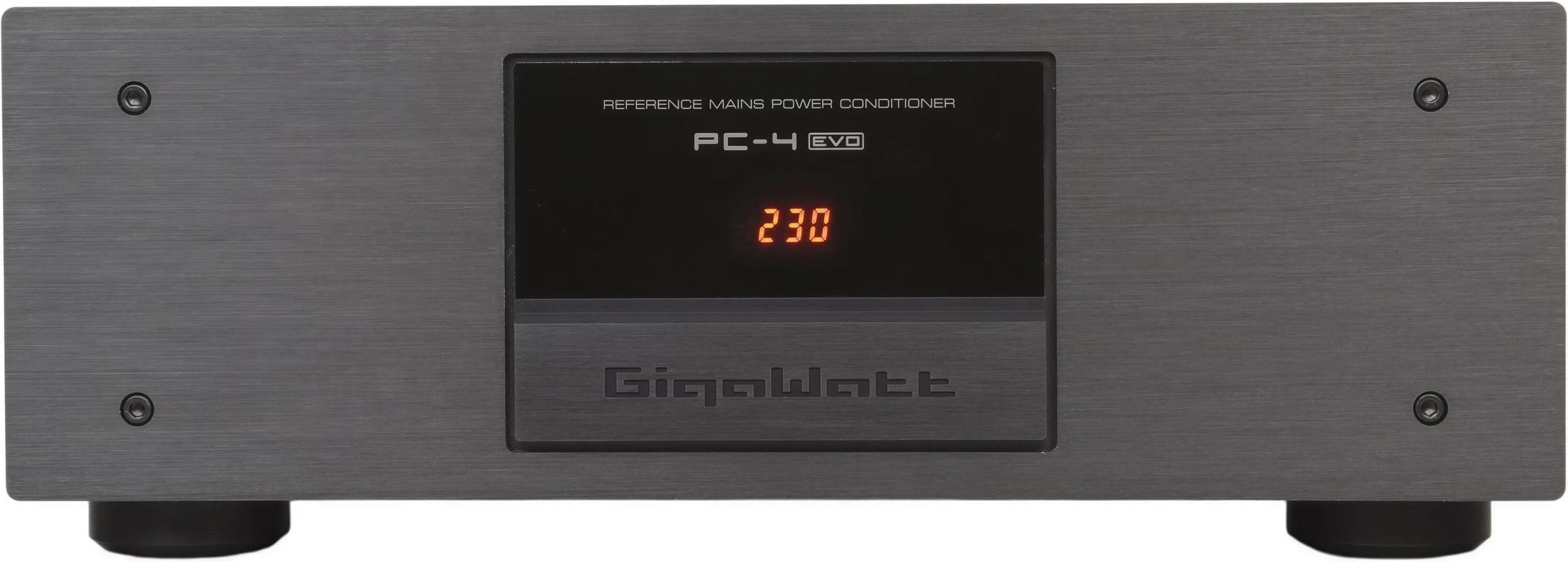

GigaWatt PC-4 EVO+ 21
GigaWatt PC-4 EVO+ 21 : high-end strømrenser
Med tolv stik fordelt på tre uafhængige sektioner viderefører og forbedrer PC-4 EVO+ 21 formlen fra den tidligere model. Denne 2021-version integrerer en otte-trins filtreringsarkitektur, en DC-blokker som standard samt komponenter, der er specifikt udviklet af Miflex efter den polske producents specifikationer. Kabinettet i ikke-magnetisk austenitisk stål hviler på fødder med kuglelejer, et mekanisk isolationssystem, der begrænser kontaktpunkterne med hi-fi-møblet.
Parallel filtrering uden skilletransformator
GigaWatt har valgt passiv flertrinsfiltrering frem for en isolationstransformator. De tre filtreringsgrene forsyner hver fire stik, og hver sektion er optimeret til en type belastning: digitale apparater, analoge kilder eller udstyr med højt strømbehov som effektforstærkere.
RLC-filtrene er baseret på Hi-Flux-kerner med høj permeabilitet og kondensatorer med udvidet kapacitet. Fraværet af traditionelle sikringer (termiske eller smeltesikringer) undgår enhver begrænsning af strømflowet. Beskyttelsen mod overspænding er baseret på plasma-gnistgab og UltraMOV-varistorer, mens en bipolær hydraulisk-magnetisk afbryder fra Carling Technologies sørger for beskyttelse mod overbelastning.
Strømfordeling og intern kabelføring
Fordelingssystemet anvender en totrins stjernetopologi. Massive skinner i iltfrit OFHCC 10100-kobber (renhed 99,997 %) med et tværsnit på 45 mm² sikrer en ensartet fordeling til hver filtreringsgren. Andet trin forsyner direkte hvert stikpar via en intern kabelføring i sølvbelagt OFHC-kobber på 4 mm² isoleret med Teflon, med boltede forbindelser.
De dobbeltlagede printkort indeholder ifølge GigaWatt cirka femten gange mere kobber end standard-PCB’er, med meget brede baner i sølvbelagt kobber med en samlet tykkelse på 550 mikrometer. Lodningerne bruger sølv.
Strømkapacitet og impulsrespons
Det dobbelte bufferkredsløb udstyret med Audio Grade-kompensationsbatterier giver en impulsiv kapacitet på 100 A øjeblikkeligt, med en overspændingsabsorption på 22.000 A. Denne strømreserve kompenserer for pludselige effekttræk fra forstærkere, inklusive store effektblokke. Det bipolære 25 A-relæ tilbyder en brydekapacitet på 6500 VA.
Den integrerede DC Blocker eliminerer den jævnstrømskomponent, som nogle gange er til stede på elnettet, og som kan forårsage mætning af transformatorernes kerner (med den karakteristiske brummen, der følger med) og forringe apparaternes strømforsyning.
Konstruktion og finish
Kabinettet i rustfrit stål med austenitisk struktur er dæmpet med en kompositmåtte i bitumen-polymer. Frontpladen i aluminium af luftfartskvalitet, præcisionsfræset og derefter børstet og anodiseret, fås i sort eller sølv.
De tolv proprietære G-040 Schuko-stik har kontakter i sølvbelagt messing med en udvidet kontaktflade. Pletteringsprocessen bruger ingen mellemliggende metaller (kobber eller nikkel), hvilket reducerer seriemodstanden. Stikkene gennemgår kryogen behandling og afmagnetisering.
Indgangsstikket er et professionelt C19 PowerCon 32 A-stik med rhodinerede kontakter. Der er en jordklemme på bagsiden.
Rolling-Ball Isolation-fødderne, som består af to dele i massiv aluminium med indskudte kugler, reducerer overførslen af mekaniske vibrationer til de interne kredsløb.
Indikatorer og overvågning af elnettet
LED-voltmeteret på fronten viser indgangsspændingen med en præcision, der modstår fejl forårsaget af højere harmoniske. Displayet kan slås fra og fås i ni farver (hvid som standard). GigaWatt oplyser, at dette målekredsløb ikke genererer interferens, som kan forringe kvaliteten af den filtrerede strøm.
En rød LED på bagsiden signalerer omvendt polaritet eller en jordfejl: en enkel, men nyttig indikator til hurtigt at diagnosticere et problem i kablingen.
Begrænsninger, der bør tages i betragtning
PC-4 EVO+ 21 vejer 16 kg og måler 440 × 400 × 170 mm. Dens størrelse og vægt forudsætter et møbel, der kan bære den, og som er dybt nok til at rumme den. Den maksimale kontinuerlige belastning er 3680 W (16 A ved 230 V), hvilket er tilstrækkeligt til de fleste installationer, men det er stadig en parameter, der bør kontrolleres, hvis flere højtydende forstærkere bruges samtidig.
Det medfølgende PowerSync ULTRA-strømkabel bruger et PowerCon-stik på conditionersiden: klassiske strømkabler er ikke kompatible. GigaWatt tilbyder valgfri kabler (LS-1 EVO+, LS-2 EVO) til dem, der ønsker at gå endnu videre i optimeringen af den elektriske vej.
Tekniske specifikationer
Distribution og udgange
- 12 udtag fordelt på 3 uafhængige sektioner
- Forsølvede messingkontakter med stor kontaktflade
- Tilgængelige udtagstyper: EU (Schuko)
- Professionel 32 A PowerCon-indgangskonnektor
- C19-stik med rhodiumbelagte kontakter
- Jordterminal inkluderet
Filtrering og beskyttelse
- 8-trins filtreringsarkitektur med RLC-blokke
- Hi-Flux-filterkerner med høj permeabilitet
- GigaWatt Audio Grade-kondensatorer med udvidet kapacitet
- Dobbelt Audio Grade-bufferkredsløb
- Integreret blokering af jævnstrømskomponenter (DC Blocker)
- Eliminerer jævnstrømskomponenter fra elnettet
- 25 A topolet effektrelæ
- Brydekapacitet: 6500 VA
- Absorberet overspændingsstrøm: 22000 A
- Impulskapacitet: op til 100 A øjeblikkeligt
Ledere og kabelføring
- Fordelingsskinner i forsølvet OFC-kobber
- Tværsnit: 45 mm²
- Renhed: 99,997 %
- Intern kabelføring i forsølvet OFHC-kobber
- Tværsnit: 4 mm²
- Teflon-isolering
Konstruktion og kabinet
- Ultrastift ikke-magnetisk kabinet i austenitisk stål
- Bitumen-polymer vibrationsabsorber
- Rolling-Ball Isolation anti-vibrationsfødder (kuglelejer)
Display og indikatorer
- LED-voltmeter, der kan deaktiveres
- Standardfarve: hvid
- 9 tilgængelige farver
- Polaritetsindikator med rød LED
- Signalerer fasevending eller jordfejl
Elektriske data
- Forsyningsspænding: 220–240 VAC 50 / 60 Hz eller 110–120 VAC 50 / 60 Hz
- Maksimal belastning: 3680 W
- Maksimal kontinuerlig strøm: 16 A
Mål og vægt
- Mål (B × D × H): 440 × 400 × 170 mm
- Bruttovægt: 16 kg
Standardudstyr
- PowerSync ULTRA-strømkabel
- Rolling-Ball Isolation-system
- Deaktiverbart spændingsdisplay
Tilgængelige valgmuligheder
- LS-1EVO+ eller LS-2EVO strømkabler
Ofte stillede spørgsmål
Kan PC-4 EVO+ 21 forsyne effektforstærkere uden at begrænse deres dynamik?
Det dobbelte bufferkredsløb og tværsnittet på fordelingsskinnerne (45 mm²) er dimensioneret til at levere store strømtræk uden kompression. De oplyste impulsive kapaciteter (100 A øjeblikkeligt) overstiger det, som de fleste elektriske installationer i hjemmet kan levere. Tilbagemeldinger fra brugere med krævende forstærkere (klasse A, store monoblokke) bekræfter generelt fraværet af en mærkbar begrænsning.
Hvad er forskellen i forhold til PC-3 SE EVO+ ?
PC-4 EVO+ 21 fordobler antallet af stik (12 mod 6), bruger tykkere printkort, fordelingsskinner med større tværsnit (45 mm² mod 30 mm²), en bipolær hydraulisk-magnetisk afbryder, et kabinet i austenitisk stål og Rolling-Ball-fødder. Merprisen er især berettiget for installationer med mange apparater eller meget strømkrævende forstærkere.
Er DC Blocker altid nødvendig?
Jævnstrømskomponenten på elnettet varierer afhængigt af installationerne og tidspunktet på dagen. Den er ofte umærkelig, men kan forårsage transformatorbrum på visse apparater. Den integrerede DC Blocker virker permanent uden hørbar straf ifølge GigaWatt. Hvis din installation ikke viser nogen symptomer på kontinuerlig forurening, vil dens effekt være mindre mærkbar.
Kan man bruge et hvilket som helst strømkabel med denne strømrenser?
Nej. Indgangen bruger et C19/PowerCon 32 A-stik. Kun kabler udstyret med dette stik er kompatible. GigaWatt leverer PowerSync ULTRA som standard og tilbyder højere modeller (LS-1 EVO+, LS-2 EVO) som ekstraudstyr.
Bruger voltmeteret energi eller genererer det støj?
GigaWatt hævder, at målekredsløbet er designet til ikke at interferere med den filtrerede strøm. LED-displayet kan slås fra, hvis du foretrækker en slukket front, eller hvis du mistænker den mindste påvirkning af dit system.
