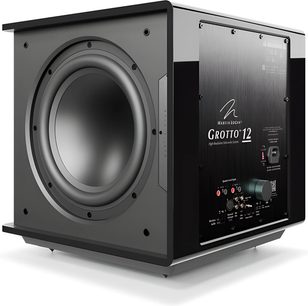

MartinLogan Grotto 12 sortlakeret

At få en 12-tommer meget dybt ned, uden at øge kabinetvolumen eller miste præcision: det er den udfordring, MartinLogan har sat sig med denne lukkede konstruktion med dobbelt passiv radiator. Resultatet placerer sig i toppen af deres subwoofer-serie, side om side med 15-tommer-modellen, og genopliver et navn, der har ligget stille siden 2007, her genbrugt til en langt mere muskuløs subwoofer.

En 12-tommer understøttet af to passive radiatorer

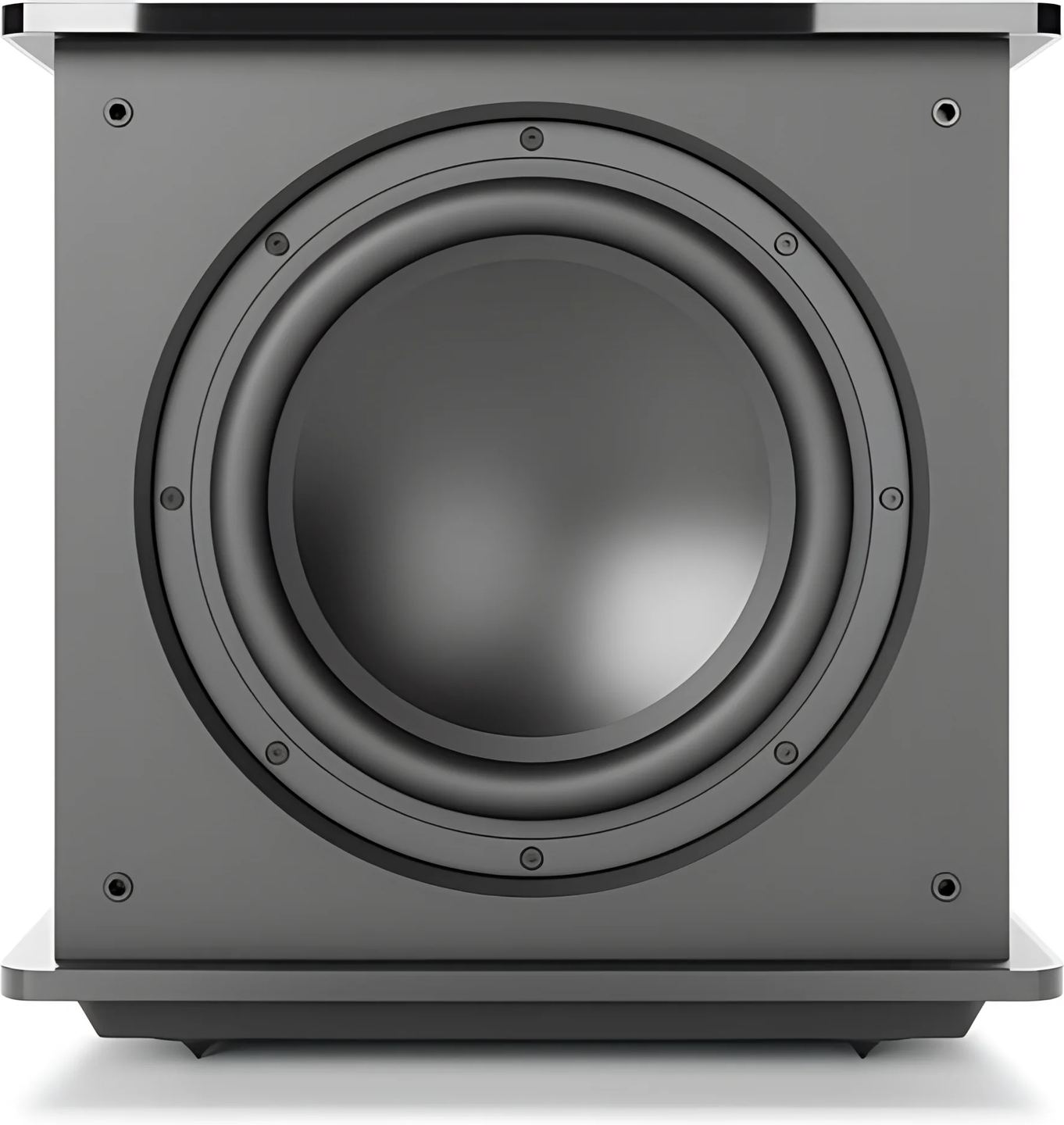

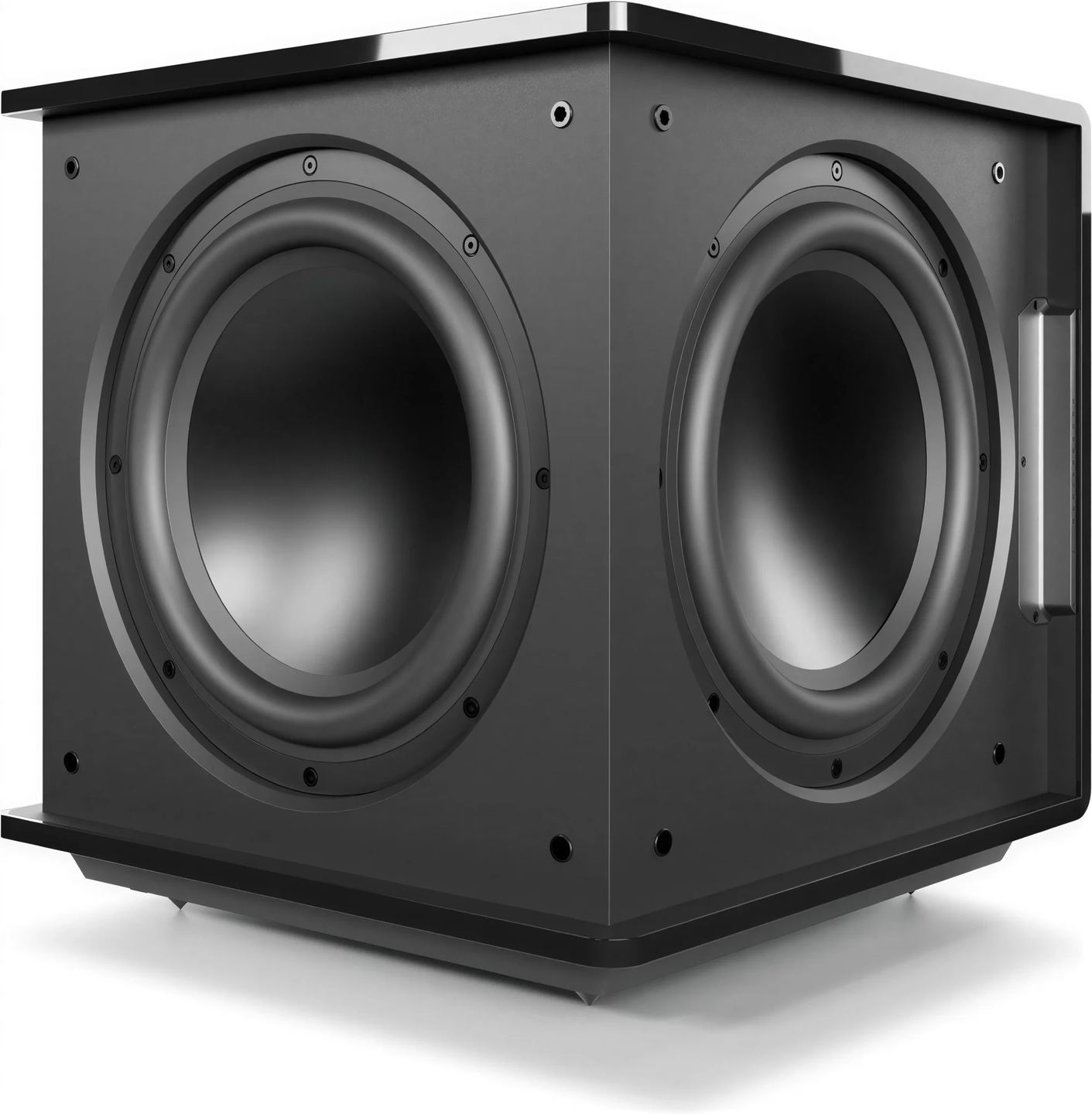

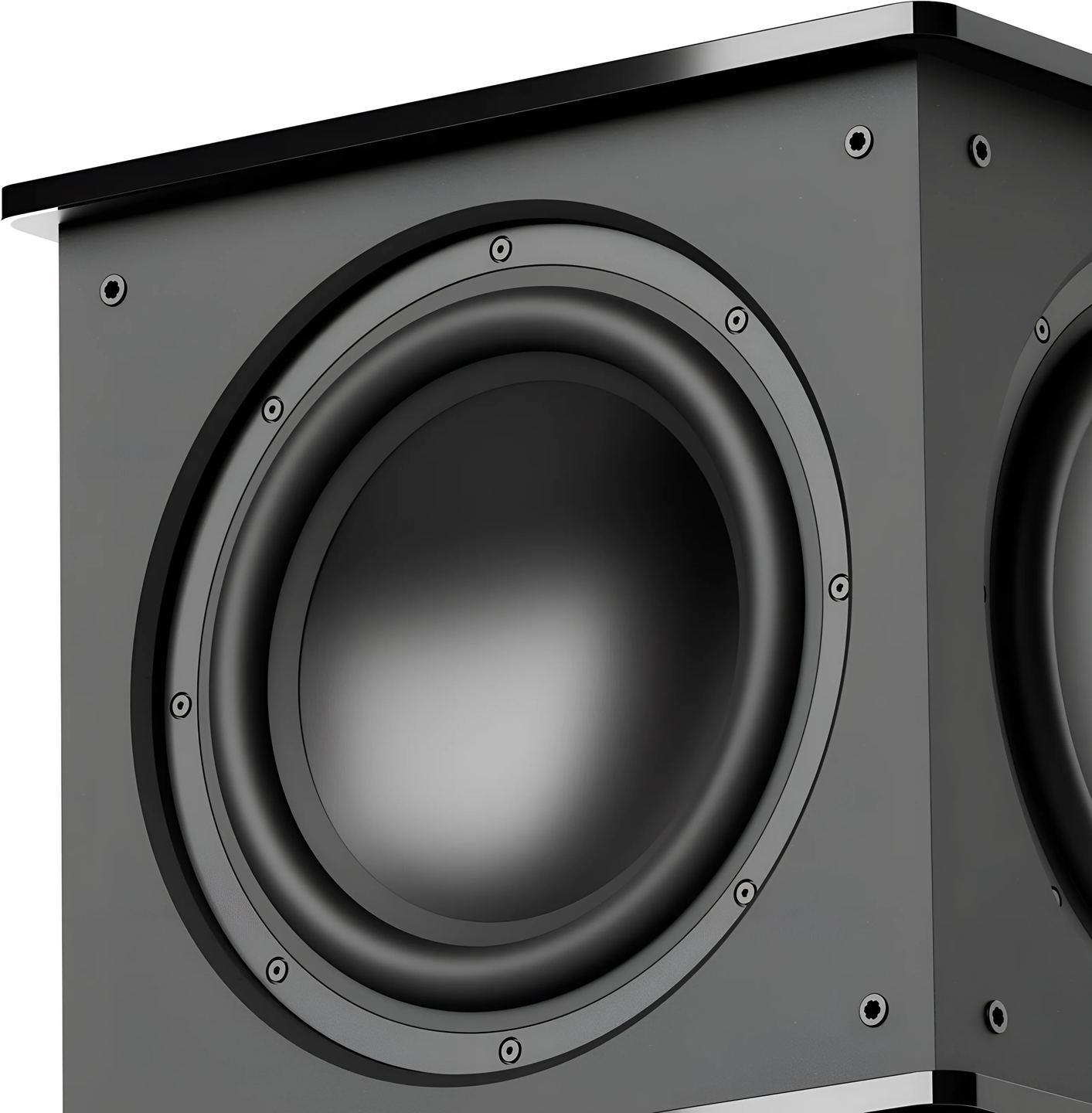

Grotto 12 fungerer ikke som en klassisk lukket konstruktion. Dens aktive 30 cm (12 tommer) højttalerenhed med aluminiumsmembran er omgivet af to passive radiatorer med samme diameter, monteret på kabinettets modsatte sider. Disse membraner modtager ingen effekt: de sættes i bevægelse af det interne tryk, som den aktive højttalerenhed genererer. Fordelen ved denne opbygning ligger i mekanikken. Når de to radiatorer vibrerer over for hinanden, ophæver deres bevægelser hinanden, og kabinettet vugger ikke, hvilket begrænser de parasitære vibrationer, der overføres til resten af systemet.

MartinLogan taler om et Hybrid Woofer-system, fordi formlen låner fra de to sædvanlige skoler inden for bas. Et kabinet med port går dybt og leverer niveau, men forbliver voluminøst. En lukket konstruktion bevarer kompakte mål og en fast bas, på bekostning af en mere beskeden effektivitet i den dybeste bas. Ved at tilføje to passive radiatorer til en forseglet højttaler sigter mærket mod membranarealet fra en port, samtidig med at det bevarer kontrollen fra et lukket kabinet. Den opgivne frekvensrespons går ned til 22 Hz med plus/minus 3 dB i ekkofri måling via LFE-indgangen.

De tre membraner er i aluminium, et valg der prioriterer stivhed og varmeafledning, da metallet deformeres mindre end en papirkegle under kraftig belastning. Den aktive højttalerenhed hviler på en chassis i støbt aluminium, og helheden er udviklet med en Klippel-analyse, en målemetode der reducerer forvrængning ved at kortlægge motorens reelle opførsel.

To tusind watt peak og en 64-bit DSP

Motoren i Grotto 12 er Magnitude MT-2kW-forstærkeren i klasse D. Den leverer 1000 W kontinuerligt og 2000 W i peak. Denne reserve bruges mindre til at spille højt konstant end til at håndtere de mest krævende transienter, som slaget fra en eksplosion i biografen eller et stortrommeslag, uden at klippe. Den er rettet mod store rum, hvor en mere beskeden subwoofer ville mangle overskud.

Signalbehandlingen går gennem DSP-motoren Vojtko, opkaldt efter MartinLogans tekniske audioansvarlige. Den kører ved 500 MHz med en opløsning på 64 bit og håndterer filtrering og equalisering i realtid, samtidig med at den holder øje med forstærkeren. Det er denne processor, der muliggør de fine justeringer beskrevet længere nede, såsom rumkorrektion.

Et massivt kabinet, der forbliver diskret

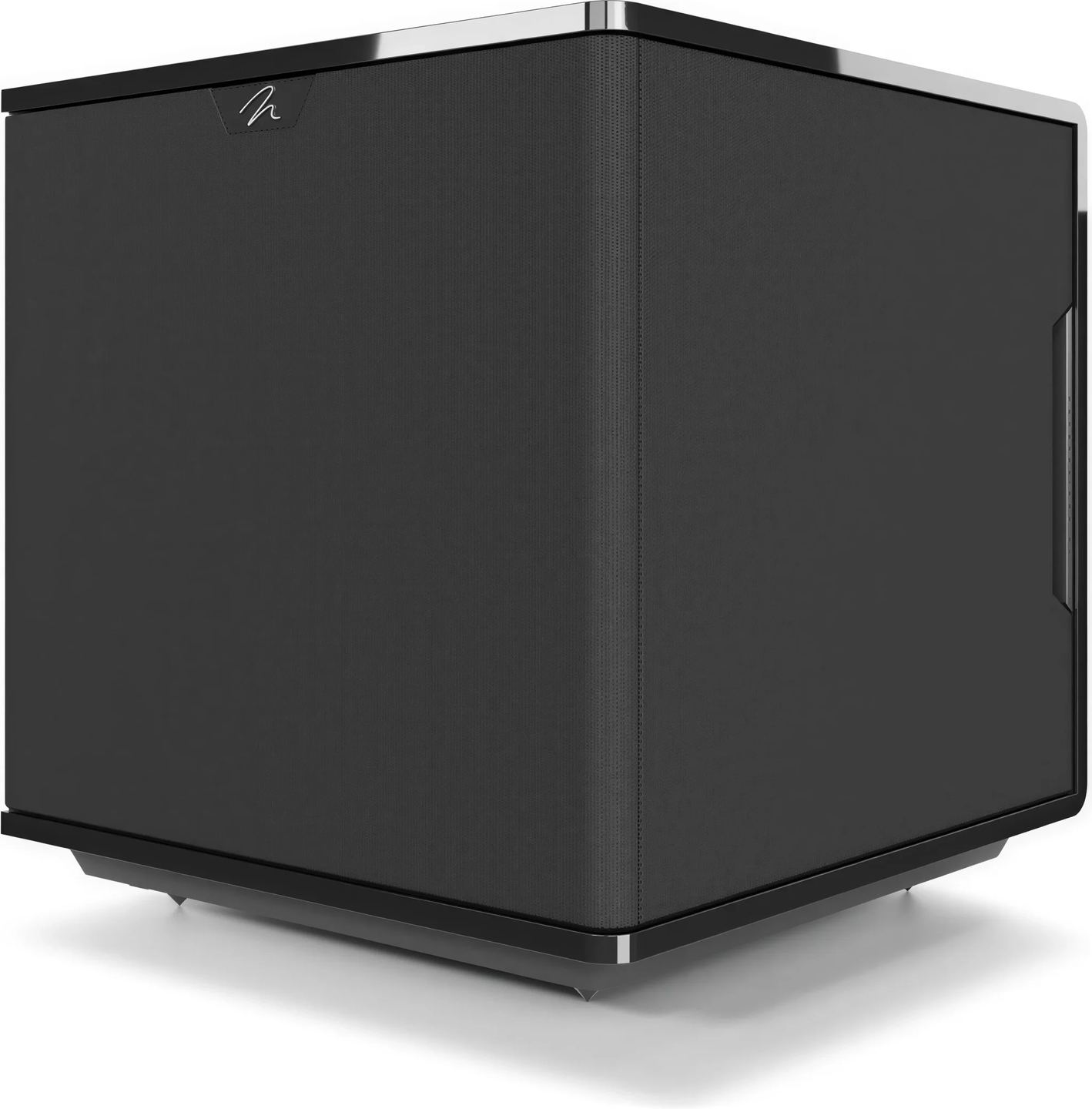

Kabinettet er i 25 mm MDF, forseglet, med en central afstivning og forstærkede højttalerfronter. Dette stivhedsniveau har et helt præcist formål: at forhindre væggene i at vibrere og tilføje deres egen farvning til bassen. Det har en konsekvens ved levering, da Grotto 12 vejer 37,4 kg i et næsten kubeformet format, cirka 45 cm på hver led. Det er tungt for en 12-tommer, og det er bedre at beslutte placeringen, før man stiller den ned, frem for at flytte den ofte.

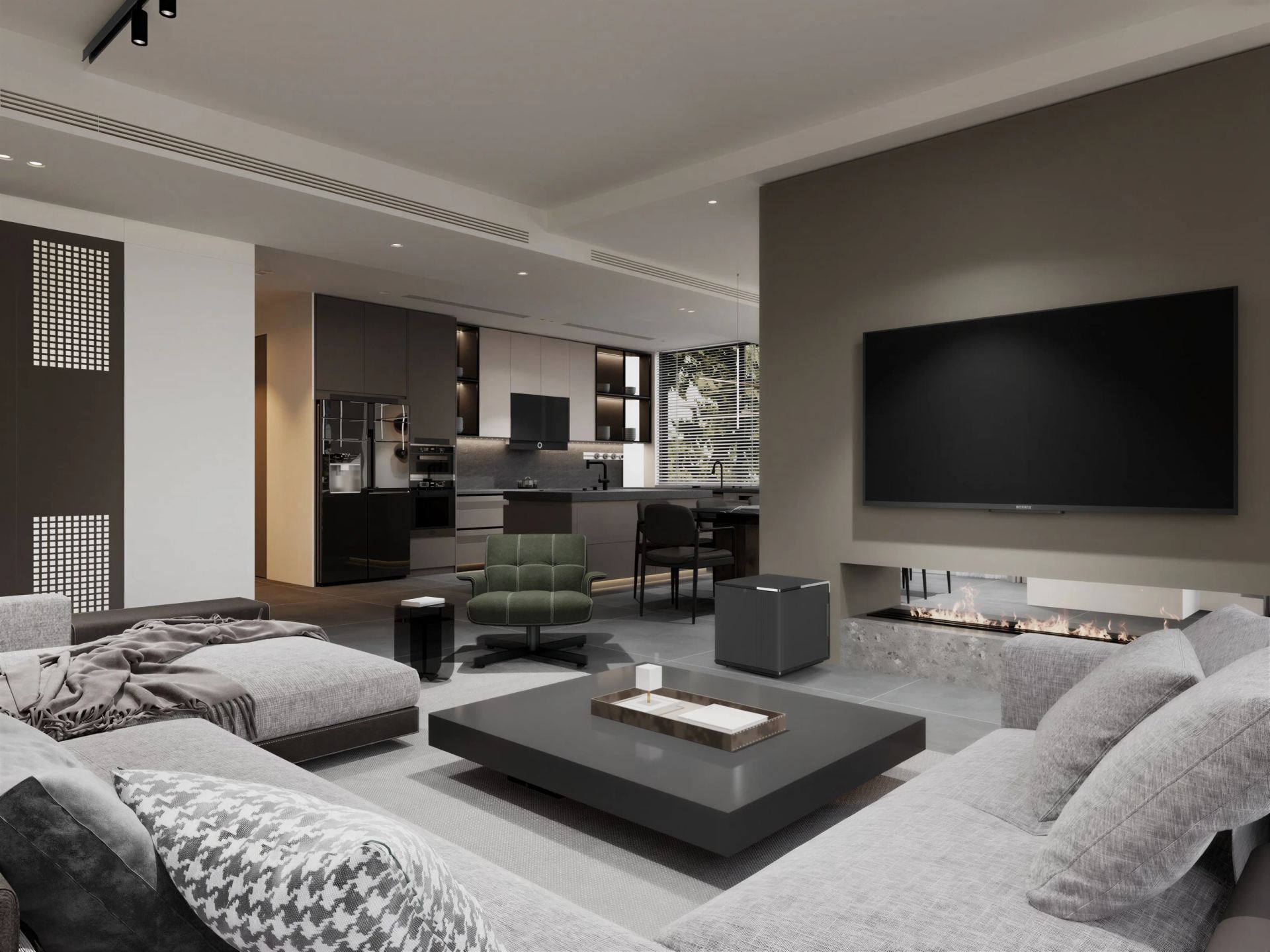

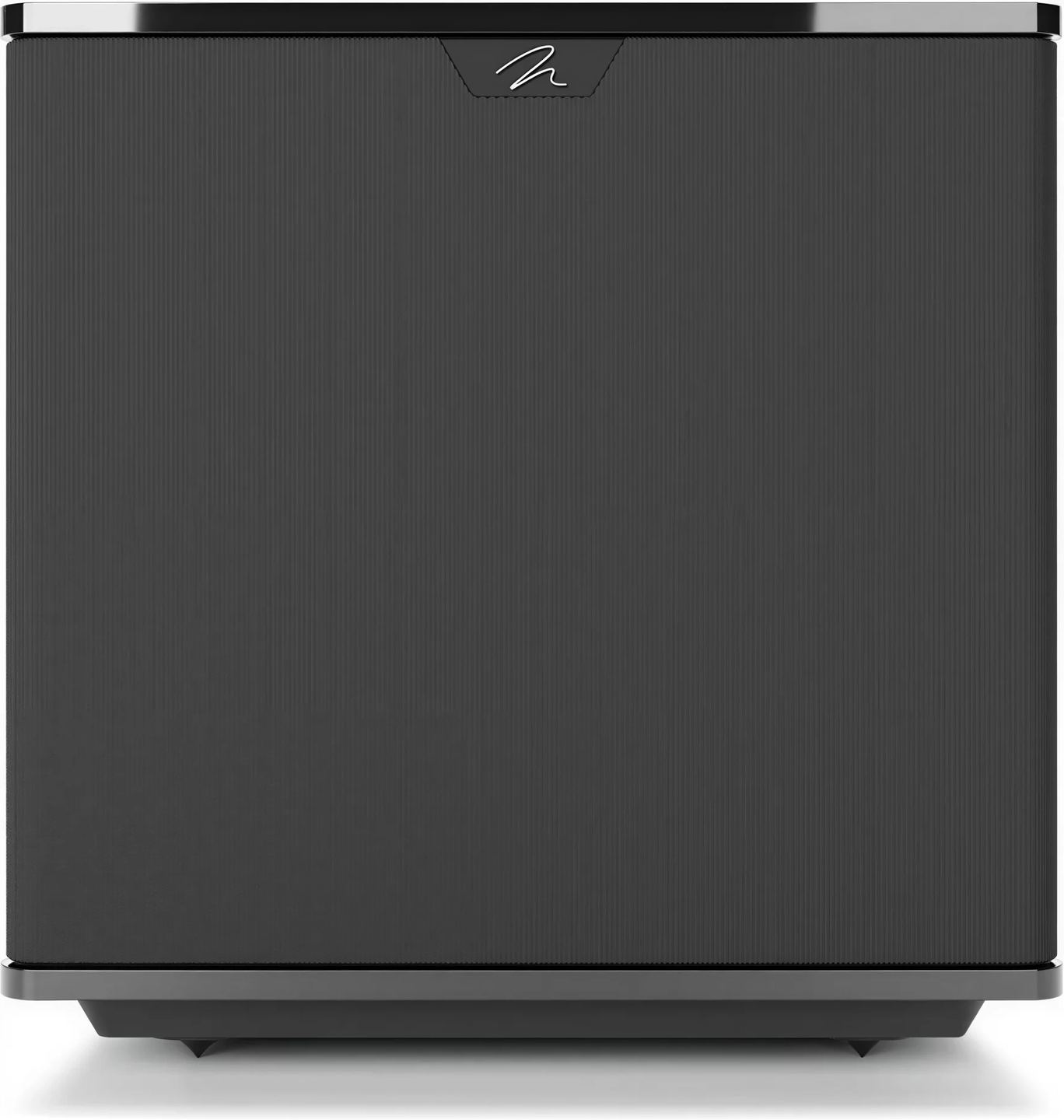

Under kabinettet begrænser antivibrationsfødder den energi, der overføres til gulvet. Færre vibrationer i gulvet betyder færre parasitære resonanser i rummet og, som en ekstra fordel, mindre bas der slipper ind i naborummene, et nyttigt punkt i lejlighed. Spikes til tæpper medfølger til bløde gulve. Den sorte højglansfinish forbliver sober: når først musikken eller filmen er sat i gang, glider Grotto 12 ubemærket ind i omgivelserne.

Kablede og trådløse tilslutninger

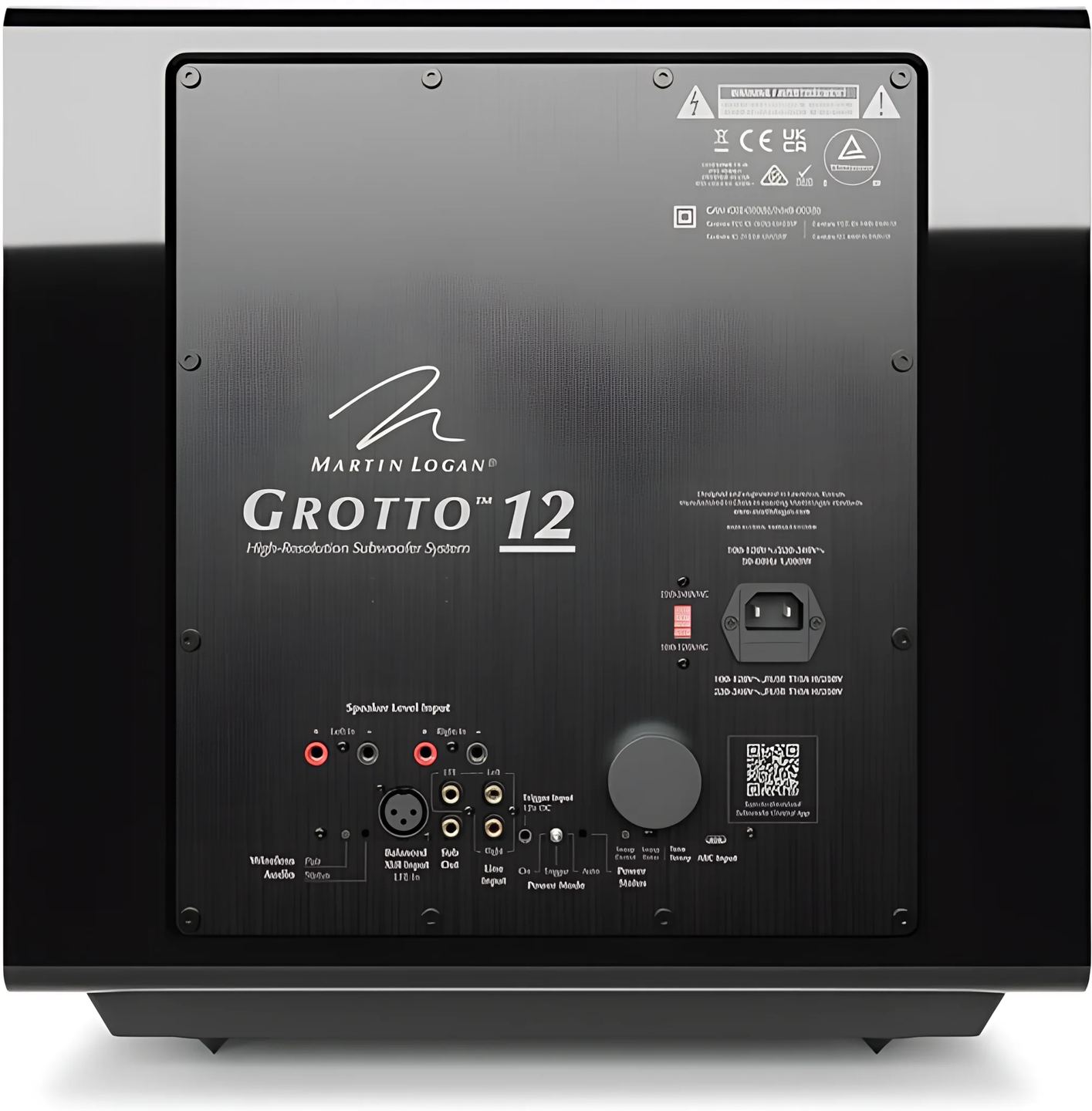

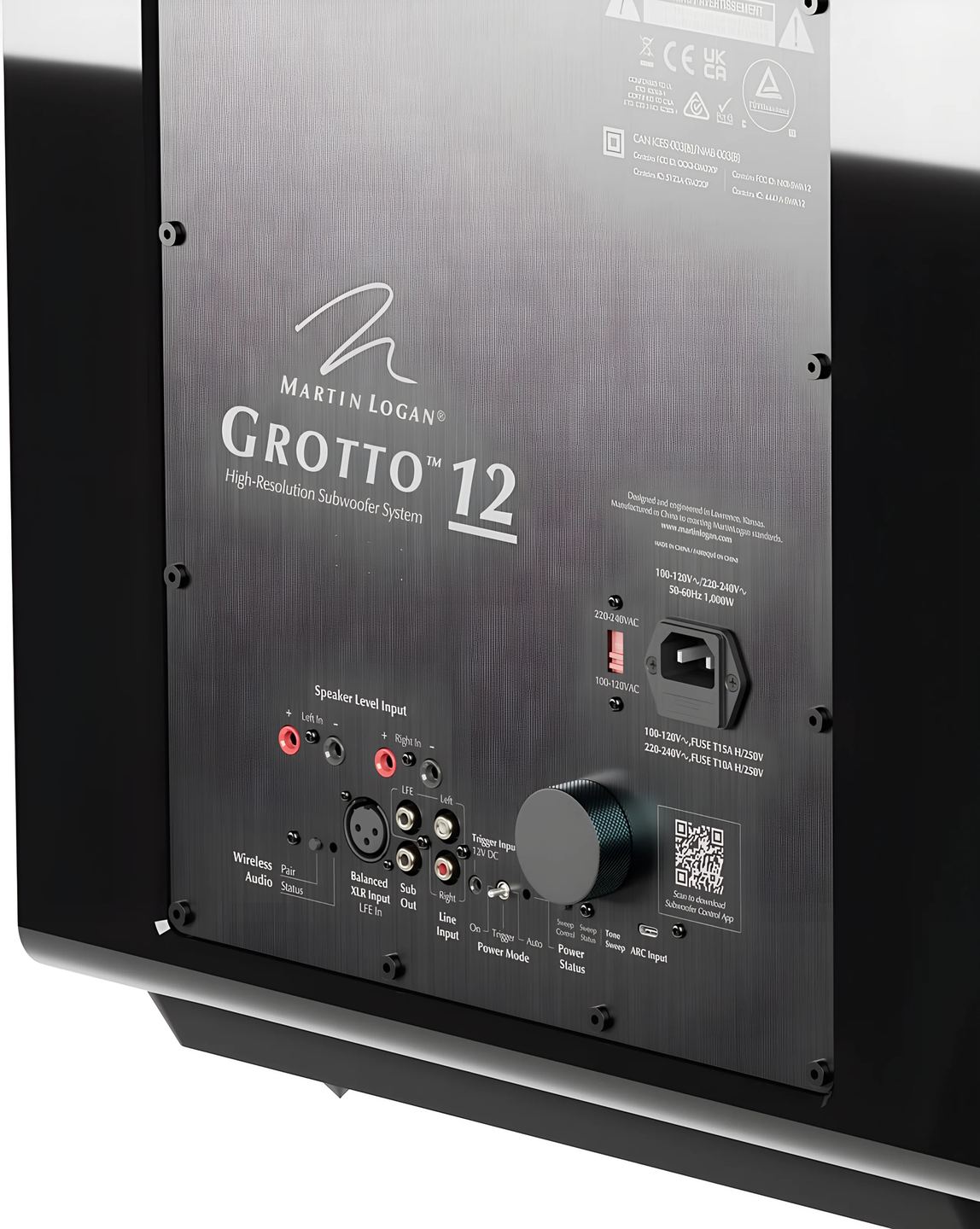

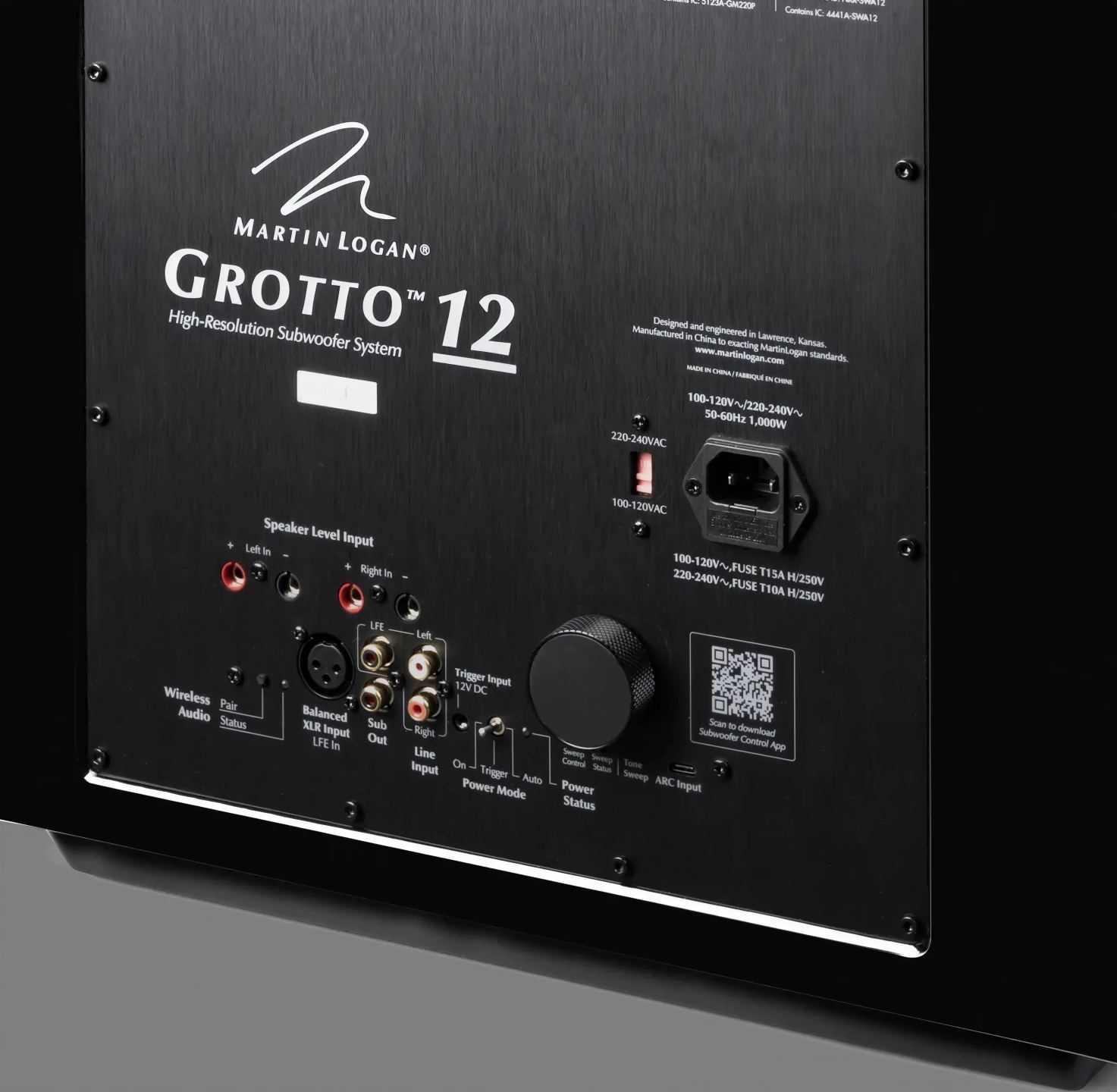

På tilslutningssiden dækker Grotto 12 de mest almindelige scenarier. LFE-indgangen findes i RCA og XLR, hvor sidstnævnte stadig er at foretrække ved lange forbindelser på grund af dens bedre støjimmunitet. Venstre og højre linjeindgange går via RCA, og en Sub Out-udgang kopierer det indgående signal til en anden subwoofer for dem, der ønsker at sætte et par op.

Grotto 12 accepterer også tilslutning på højttalerniveau via bananstik. Denne metode overtager direkte det signal, der sendes til hovedhøjttalerne, med signaturen fra den forstærker, der driver dem, og forbliver kompatibel med balancerede forstærkere. De forskellige indgange kan fungere samtidig, hvis systemet kræver det.

Til installationer, hvor det er et problem at trække et kabel, er en trådløs modtager integreret, og den tilhørende sender medfølger. Den kablede forbindelse bevarer fordelen, når det gælder signalkvalitet, men den trådløse løsning er praktisk, når den bedste placering er langt fra forstærkeren.

Justeringer fra sofaen og Anthem-korrektion

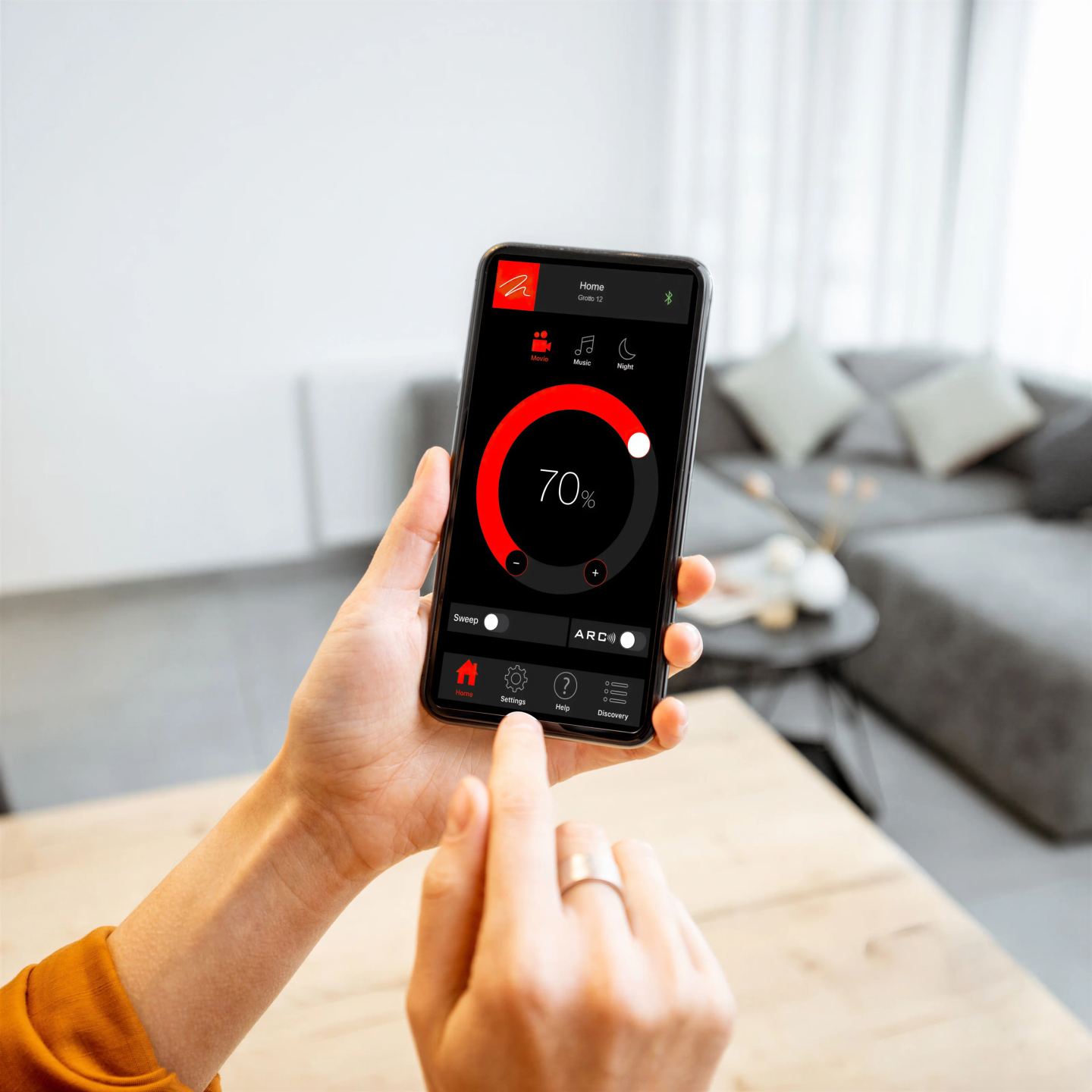

På fronten har Grotto 12 en baggrundsbelyst niveauknap, en tonesweep-kontrol, som er praktisk til at finde en rumresonans, en strømvælger (tændt, 12 V-trigger, auto) og en knap til trådløs parring. Finjusteringen foretages derimod fra appen MartinLogan Subwoofer Control på iOS og Android.

Appen giver adgang til parametre, som få subwoofere eksponerer så detaljeret: niveau fra -40 til +12 dB, justerbart lavpasfilter fra 35 til 120 Hz med høj præcision, filterorden (bypass, 3. eller 4.), kontinuerlig fase fra 0 til 180°, polaritetsvending og en dedikeret justering af båndet 20-30 Hz på plus/minus 10 dB for at dosere den dybeste bas. Tre tilstande (Movie, Music, Night) tilpasser responsen efter brug, hvor Night-tilstanden dæmper basniveauet til sene sessioner.

Grotto 12 er endelig kompatibel med Anthem Room Correction i versionen ARC Genesis. Softwaren måler basens opførsel i rummet og korrigerer toppe og dyk, der skyldes rummets akustik, som ofte er hovedårsagen til ujævn bas. Kalibreringen kræver et mikrofonkit, der tilbydes som tilvalg, kompatibelt med PC og Mac.

Tekniske specifikationer

Generelt design

• Type: aktiv subwoofer, lukket kabinet
• Kabinet: forseglet 25 mm MDF, central afstivning, forstærkede højttalerbafler
• Finish: sort lak
• Fødder: integrerede antivibrationsfødder, spikes til gulvtæppe medfølger

Akustiske ydelser

• Frekvensrespons: 22-120 Hz ±3 dB (anekkoisk, via LFE-indgang)
• Enheder: tredobbelt 12” Hybrid Woofer-system
  • 1 aktiv enhed med aluminiumskegle på støbt aluminiumskurv
  • 2 passive radiatorer med aluminiumskegle

Forstærkning og signalbehandling

• Forstærkning: MartinLogan Magnitude MT-2kW, klasse D
  • Spidseffekt: 2000 W
  • Kontinuerlig effekt: 1000 W
• Signalbehandling: Vojtko DSP-motor 500 MHz, 64-bit behandling

Tilslutninger

• Linjeindgange: RCA (venstre, højre, LFE), XLR (LFE)
• Højttalerniveauindgange: venstre og højre (bananstik påkrævet)
• Udgang: RCA Sub Out (videresender det indgående signal til en anden subwoofer)
• Trådløs forbindelse: integreret modtager, sender medfølger

Rumkorrektion

• Kompatibel med Anthem Room Correction (ARC Genesis)
• Kalibreringsmikrofonsæt som tilvalg (PC og Mac)

Betjening på frontpanelet

• Niveau (LED-baggrundsbelyst drejeknap)
• Tonsweep (start og pause)
• Strømtilstand: tændt, 12 V-trigger, auto
• Knap til trådløs parring

Betjening via app

• App: MartinLogan Subwoofer Control (iOS, Android)
• Niveau: -40 til +12 dB
• Lavpasfilter: 35-120 Hz (trin på 1°)
• Filterorden: bypass, 3., 4.
• Fase: 0-180° (trin på 1°)
• Polaritet: normal, inverteret
• Tilstande: Movie, Music, Night
• Niveau 20-30 Hz: ±10 dB
• ARC Genesis: til, fra
• Tonsweep: 120-20 Hz

Strømforsyning

• Maksimalt forbrug: 1000 W
• Standby: 0,5 W (trådløs deaktiveret), under 2 W (trådløs aktiveret)

Mål og vægt

• Mål (H x B x D): 45,2 x 45,4 x 45,4 cm (højde inkl. fødder)
• Vægt: 37,4 kg
