Oray Micro Pantographe 20

At integrere en videoprojektor i et nedhængt loft kræver en mekanisme, der både er diskret, pålidelig og i stand til at repositionere apparatet præcist ved hver brug. Micro Pantographe 20 fra Oray opfylder disse krav. Dette motoriserede saksebeslag kan bære en videoprojektor på op til 20 kg, tilbyder en nedfiringsvandring på en meter og tilpasser sig tykkelsen på det nedhængte loft takket være sine justeringsmuligheder. Dets kompakte format gør det til en løsning, der er særligt velegnet til installationer, hvor den tilgængelige plads over lugen er begrænset.

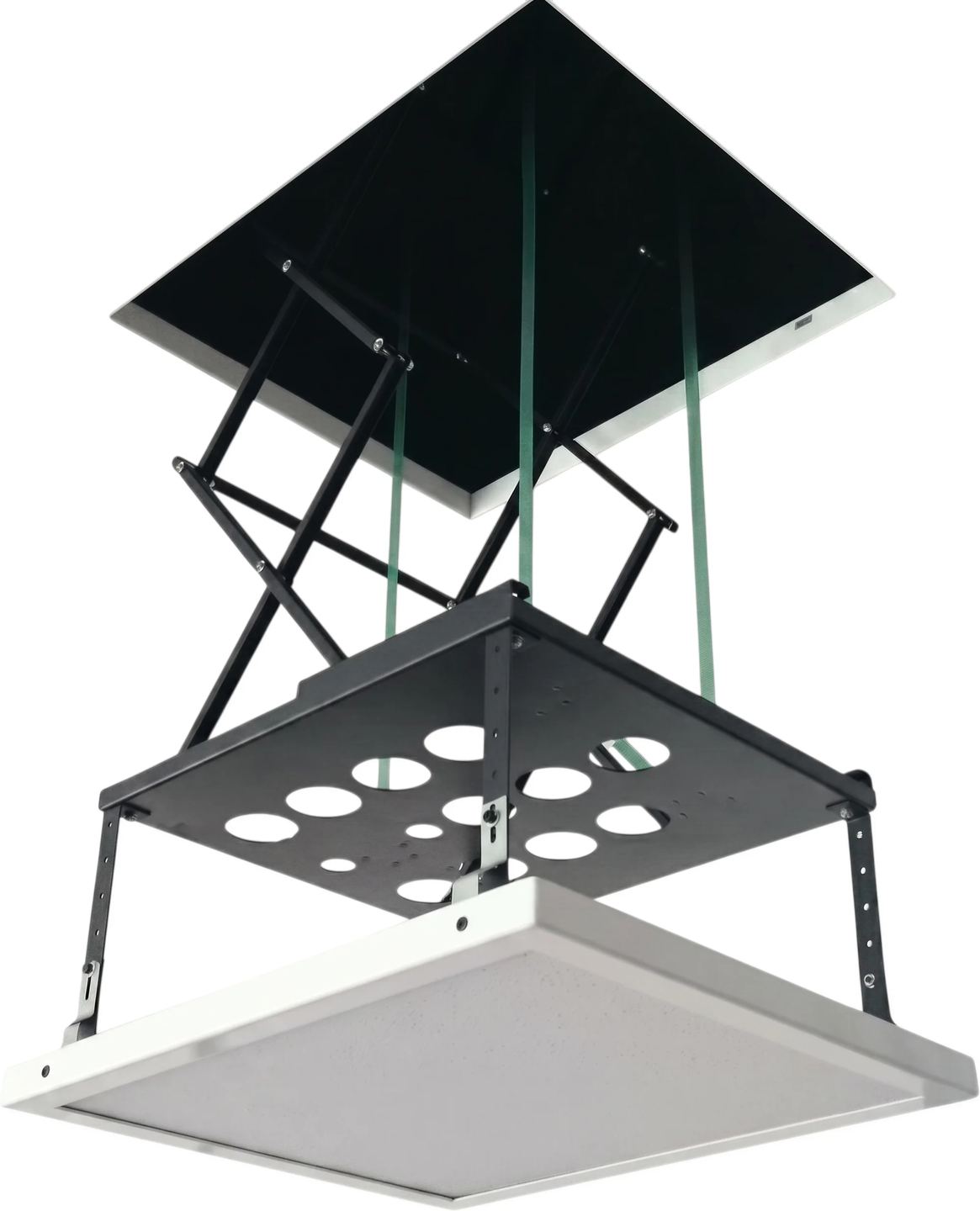

Den motoriserede pantograf i loftet

Princippet bygger på en saks. To sæt krydsede arme folder sig lodret ud for at sænke videoprojektoren ned og folder sig derefter sammen for at hæve den op igen helt til loftet. En enfaset 220 V-motor driver hele enheden, og to endestop afgrænser de øvre og nedre positioner, med andre ord de to stop, som beslaget bevæger sig imellem. Vandringen når 1 m, hvilket dækker de fleste loftshøjder i boliger såvel som i mødelokaler.

Disse to referencepunkter er tilstrækkelige til almindelig brug. De giver ikke mulighed for en mellemposition til vedligeholdelse, i modsætning til pantografer med større vandring i serien, som har flere justerbare stop. Ved en nedfiring på en meter er dette justeringsniveau fortsat af sekundær betydning.

Åben profil eller lukket profil

Ved installation findes der to monteringsmåder. I åben profil forbliver videoprojektoren synlig under den nederste plade, og mekanismen folder sig ud i fri luft: den enkleste løsning, når loftets æstetik er af mindre betydning. I lukket profil placeres videoprojektoren mellem den øverste plade og den nederste plade og forsvinder derefter ind i det nedhængte loft, når den er hævet op. Kun lugen forbliver synlig, hvilket passer til udstillingslokaler, receptionsområder eller en veludført hjemmebiograf.

Højdejusteringen af pladerne tilpasser lodretstillingen til den faktiske tykkelse på det tekniske loft, et punkt der er vigtigt, når hulrummet ovenover varierer med nogle få centimeter fra den ene byggeplads til den anden. Hvad angår mål, måler den øverste plade 46,7 x 35,7 cm og den nederste plade 38,2 x 35,8 cm: mål, der skal tages med ved optegning af indbygningslugen.

Belastning på 20 kg og sikkerhed ved nedfiring

Beslaget kan bære 20 kg, hvilket giver en god margin til størstedelen af videoprojektorer til hjemmebrug og til de tungeste home cinema-modeller. Tre sikkerhedsremme forbinder den faste del med den bevægelige del og holder apparatet tilbage i tilfælde af fejl i mekanismen, en nyttig beskyttelse for en hængende belastning over personer.

Micro Pantographe 20 vejer 10 kg netto, 12 kg med emballage. Denne vægt lægges til videoprojektorens vægt ved beregningen af fastgørelsen: loftets bærende struktur skal kunne optage hele belastningen uden slør eller nedbøjning.

Afbryder, fjernbetjening og ramme som tilvalg

Micro Pantographe 20 leveres uden betjeningsenhed. Det er derfor nødvendigt at tilføje mindst én styringsmulighed, og Oray tilbyder tre afhængigt af installationen. Den kablede afbryder (reference 1MOT01001) styrer op- og nedkørsel fra et fast punkt på væggen. Radiofjernbetjeningen (reference OPTCOMMANDRAD8) tilbyder samme funktion uden kabelføring frem til beslaget. Indbygningsrammen (reference SVP09OPT01) afslutter lugen pænt i det nedhængte loft.

Denne opdeling i tilvalg adskiller Micro fra pantograferne med større vandring i serien, som normalt leveres med deres radiofjernbetjening. Ved køb er det derfor bedst fra starten at planlægge den valgte styringsmetode.

Tekniske specifikationer

Oversigt

• Type: motoriseret projektorbeslag, med åben eller lukket profil
• Konfiguration: monteringsplade, øvre plade, nedre plade, justerbar til installation i nedhængt loft

Motorisering

• Enkeltfaset 220 V-motor
• Udstyret med 2 endestop

Ydeevne

• Maksimal nedsænkning: 1 m
• Maksimal bæreevne: 20 kg

Sikkerhed

• 3 sikkerhedsremme

Mål og vægt

• Slaglængde: 100 cm
• Bruttovægt: 12 kg
• Nettovægt: 10 kg

Tilgængelige tilbehør

• Kablet afbryder, referencenummer 1MOT01001
• Indbygningsramme, referencenummer SVP09OPT01
• Fjernbetjening, referencenummer OPTCOMMANDRAD8
