ROCKNA Wavedream DAC Reference Signature + Streamer

Ti år efter den originale Wavedream starter Rockna forfra med sin referencekonverter. Den rumænske producent, tro mod sin metode, afviser kommercielle DAC-chips, OEM-streamingmoduler og færdiglavede operationsforstærkere: hver delsektion udvikles internt, fra R2R-konverteringsnetværket til Linux-systemet, der styrer maskinen. Resultatet forener i ét enkelt kabinet en diskret konverter på meget højt niveau og en komplet netværksafspiller.

En diskret R2R-konvertering styret af fem processorer

Konverteringen bygger på fire RD-0 MK2-moduler, to pr. kanal, arrangeret i symmetrisk konfiguration. Hvert modul anvender et diskret modstandsnetværk i hybrid sign-magnitude-topologi med en individuel omskifter for hver af de 28 bits opløsning. En dedikeret FPGA styrer kontrolalgoritmen for hver konverteringsfase, mens en AMD ZynQ SoC overvåger helheden og huser netværksafspilleren. Denne opgavefordeling frigør konverteringskredsløbene for enhver ekstra belastning: ZynQ og dets tilpassede Linux tager sig af systemet, de fire FPGA’er udfører kun audiobehandling.

Udgangen fra R2R-modulerne er ikke bufferet, et valg der prioriterer transparens på bekostning af større krav til det efterfølgende analoge trin. En justerbar output-dither gør det muligt at optimere modstandsnetværkets linearitet afhængigt af det afspillede indhold.

16x oversampling og specialtilpassede Parks-McClellan-filtre

Ethvert indgående signal oversamples hardwaremæssigt med en fast faktor 16, altså 768 kHz eller 705,6 kHz afhængigt af den oprindelige frekvensfamilie. Rockna har udviklet sine egne oversamplingsfiltre efter Parks-McClellan-metoden med et antal koefficienter, der er langt højere end det, markedets integrerede chips tilbyder. Tre responser er tilgængelige (lineær fase, minimumfase og hybridfase), som adskiller sig ved fordelingen af energien i pre- og post-ringing omkring impulsen. En NOS-tilstand deaktiverer al filtrering for dem, der foretrækker rå konvertering.

Clockstyringen følger samme logik om fuld kontrol. Femtovox 2-clocket i LPN-version med reduceret fase-støj forsyner en spejlet distribution til konverteringsmodulerne. Frem for alt har Rockna fravalgt enhver asynkron frekvenskonverter (ASRC) til fordel for en proprietær digital PLL med to svartilstande afhængigt af, om kilden er netværksstrømmen eller en lokal indgang. Den ASRC, der er integreret i kommercielle DAC-chips, indfører sin egen lydsignatur; den digitale PLL frigør sig fra dette, samtidig med at jitter holdes låst.

En integreret netværksafspiller i hjertet af konverteren

Streameren er ikke et ekstra kort monteret i kabinettet: netværksrenderer’en er integreret direkte i ZynQ SoC’en, midt i DAC’ens digitale front-end. Denne integration fjerner den interne forbindelse mellem et streamer-kort og konverteringssektionen, ét led mindre i signalvejen.

På protokolsiden er dækningen bred: Roon Bridge, UPnP, OpenHome, AirPlay, Spotify Connect, Qobuz Connect, HQPlayer NAA, Squeezelite og Diretta. Maskinen opfører sig dermed som et universelt endpoint, uanset hvilket softwareøkosystem der allerede er på plads. En enkel Ethernet-forbindelse er nok til at streame til apparatet, hvilket også gør det muligt at flytte det til et andet rum uden ekstern netværkstransport.

Indgange, udgange og forforstærkerfunktion

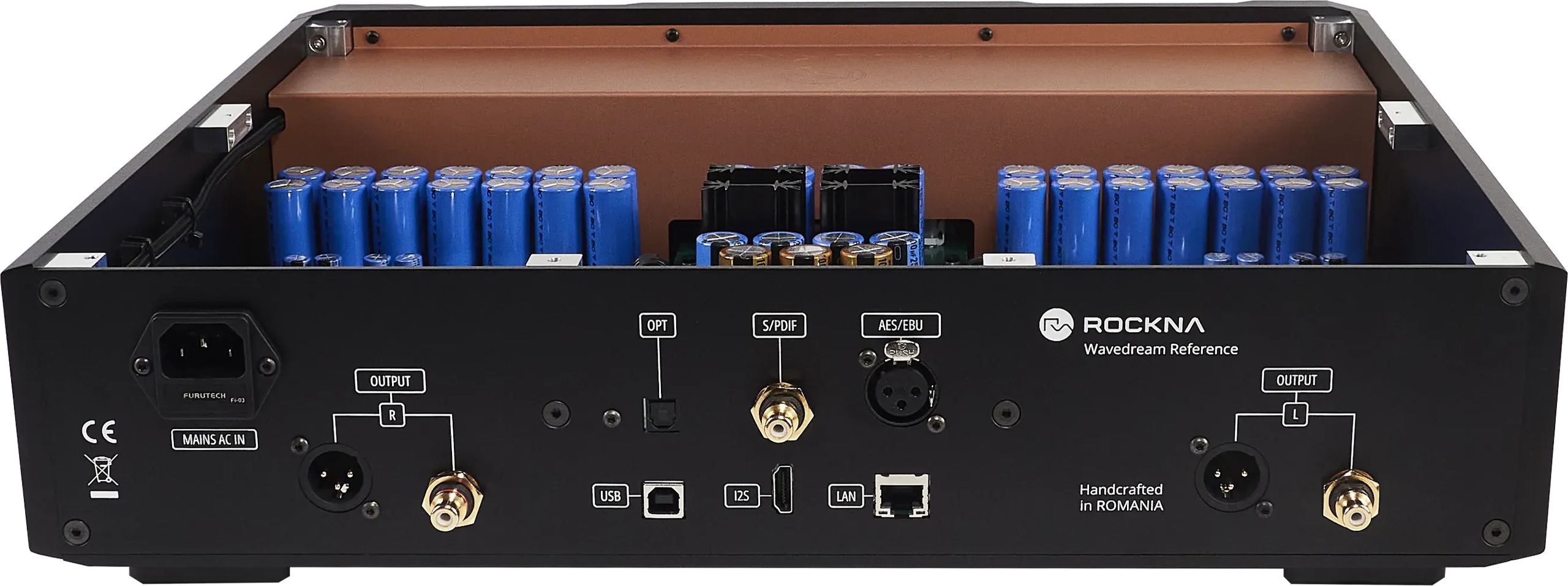

Ved siden af netværket dækker de digitale indgange USB, I2S på fuldt konfigurerbar port (Rockna- og PS Audio-tilstande kan vælges), koaksial S/PDIF, AES/EBU og optisk Toslink. De analoge udgange findes i ubalanceret RCA (maksimalt 3,5 V RMS) og balanceret XLR (maksimalt 7 V RMS).

Den digitale volumenkontrol arbejder i 32 bit i trin på 0,5 dB med tilstrækkelig opløsning til at drive en effektforstærker direkte uden forforstærker. De finere indstillinger fuldender billedet: valg af absolut fase (normal eller inverteret) og bred eller smal DSD-båndbredde.

Klasse A-udgangstrin og overdimensioneret strømforsyning

Udgangstrinnet, som er fuldt diskret, kombinerer JFET- og bipolære transistorer i et klasse A-design. Det er udviklet specifikt til de nye konverteringsmoduler og fungerer som en hurtig buffer med lav udgangsimpedans. Målingerne angiver harmonisk forvrængning til -102 dB (ved -3 dB) og det dynamiske område til 139 dB, tal der er sjældne for diskret R2R-konvertering, en teknologi der er kendt for at være mindre medgørlig i målinger end delta-sigma-chips.

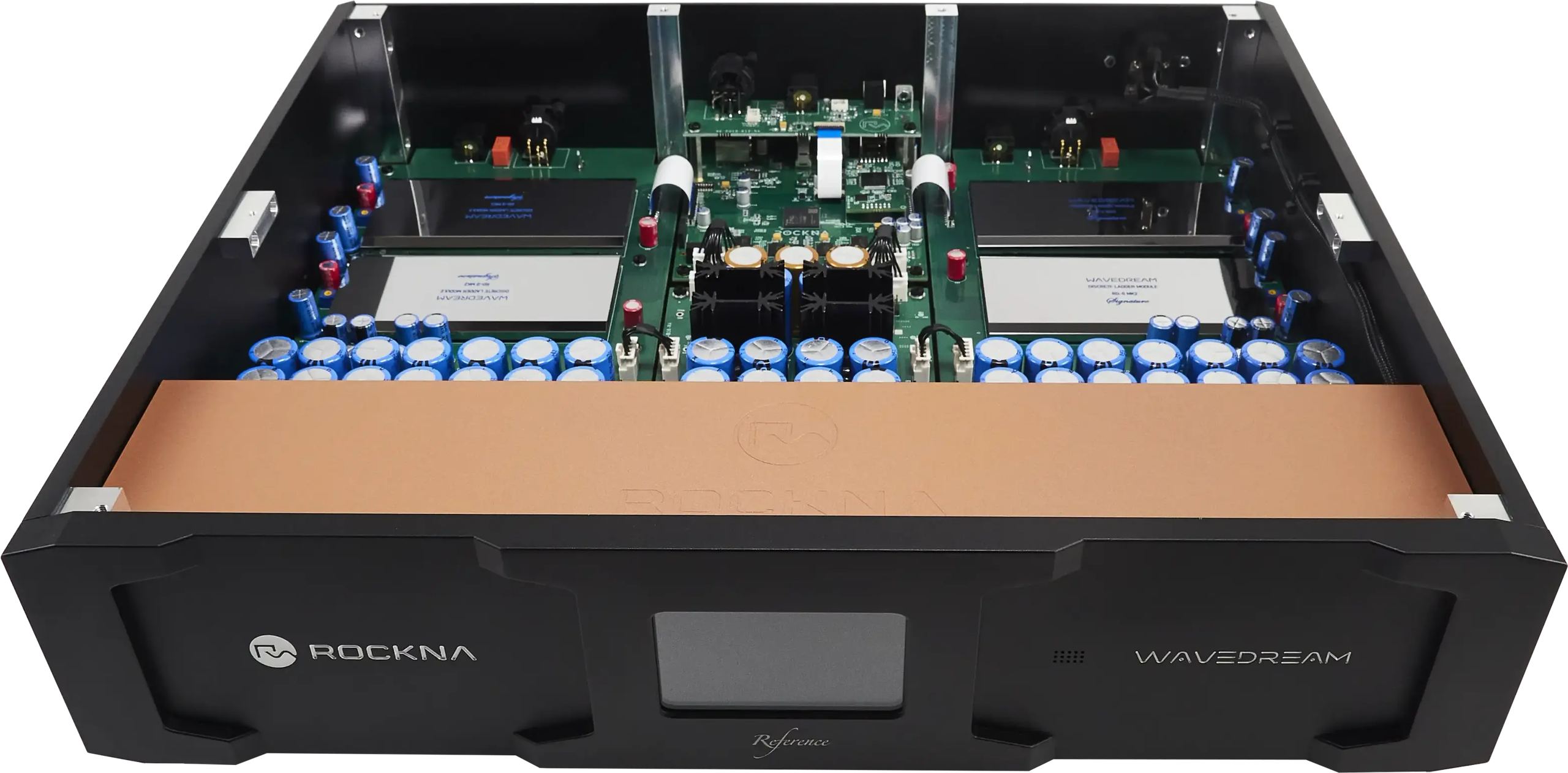

Den hybride strømforsyning omfatter mere end 20 separate kredsløb og en filtreringskapacitet på over 90 000 µF. De lydkvalitetsoptimerede ringkernetransformatorer er afskærmet af et kobberbur, ligesom displayet, og kritiske noder nyder godt af lokal regulering, diskret for de analoge trin.

Touch-betjening, mobilapp og firmware, der kan udvikles

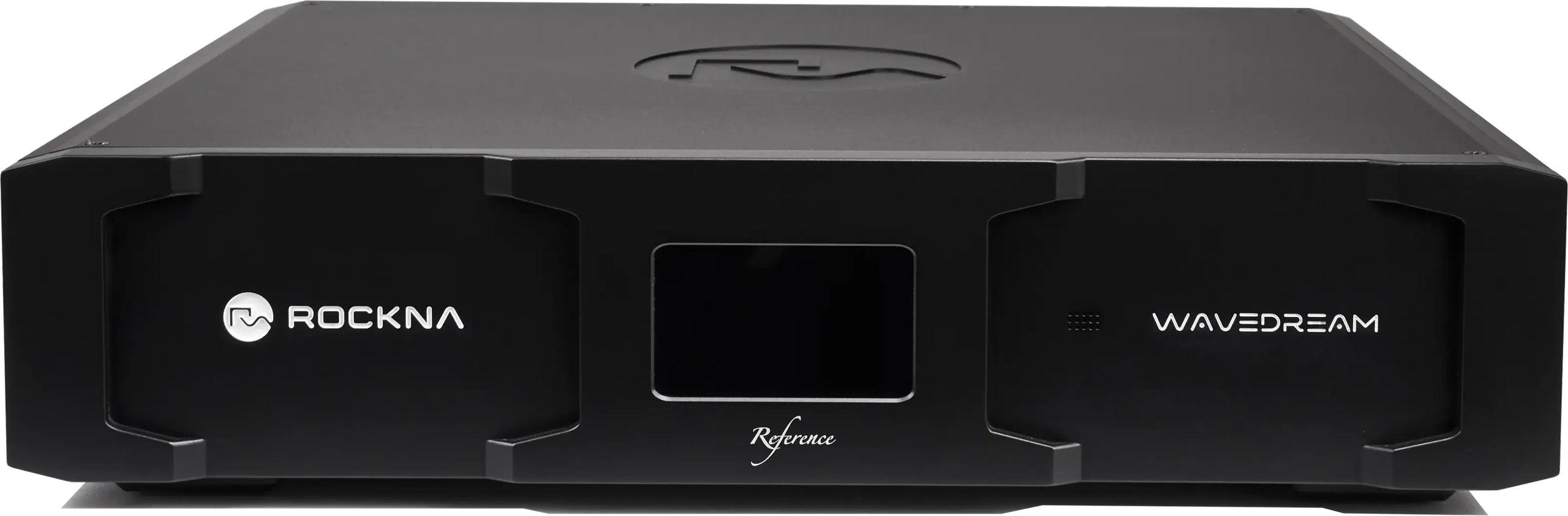

Kabinettet i massivt aluminium (450 x 390 x 105 mm, 10 kg) fås i mat sort eller mat sølv. På fronten giver en touchskærm med lyse og mørke temaer adgang til alle indstillinger. Appen Rockna Wavedream Reference, som er tilgængelig til iOS og Android, gengiver disse funktioner på afstand, inklusive de mest detaljerede lydindstillinger. Den infrarøde fjernbetjening i metal med baggrundsbelyste taster og bevægelsessensor fuldender de tre betjeningsmåder.

Firmware til FPGA’erne opdateres via internettet med automatisk download. Det er et strukturerende punkt i platformen: da konverteringsegenskaberne defineres af den kode, der indlæses i FPGA’erne, kan apparatet udvikle sig over tid uden hardwareindgreb. Garantien dækker tre år.

Tekniske specifikationer

Digital-til-analog-konvertering

• Konverteringstype: diskret R2R, hybrid sign-magnitude-topologi
• DAC-moduler: RD-0 MK2 x 4 (2 pr. kanal, symmetrisk konfiguration)
• Opløsning for switche: 28 bit, individuel switch pr. bit styret af FPGA
• Arkitektur: AMD ZynQ SoC (styring og streamer) og 4 FPGA’er (én pr. konverteringsfase)
• Oversampling: hardware-FPGA, fast faktor 16x
  • Frekvenser: 768 kHz / 705,6 kHz afhængigt af indgangsfrekvensen
• Specialtilpassede Parks-McClellan-digitale filtre
  • Lineær fase
  • Minimal fase
  • Hybrid fase
  • NOS-tilstand (uden filter)
• Clock-håndtering: Femtovox 2 version LPN (reduceret fasestøj), spejlet clock-distribution
• PLL: proprietær Digital-PLL-topologi, uden ASRC
  • To responstilstande: stream og lokal
• Justerbar udgangsdither for at optimere lineariteten i R2R-netværket

Audioindstillinger

• Valg af absolut fase: normal eller inverteret
• DSD-båndbredde: bred eller smal
• Ultrafin 32-bit digital volumenkontrol, trin på 0,5 dB
  • Direkte udgang til et effekttrin mulig

Integreret netværksstreamer

• Integration: indbygget netværksrenderer i ZynQ SoC, uden separat streamerkort
• Understøttede protokoller: Roon Bridge, UPnP, OpenHome, AirPlay, Spotify Connect, Qobuz Connect, HQPlayer NAA, Squeezelite, Diretta
• System: tilpasset Rockna Linux

Indgange og udgange

• Digitale indgange: LAN (Ethernet), USB, I2S (fuldt konfigurerbar port), koaksial S / PDIF, AES / EBU, optisk Toslink
• I2S-kompatibilitet: Rockna- og PS Audio-tilstande kan vælges
• Analoge udgange: ubalancerede RCA og balancerede XLR
• Maksimalt udgangsniveau
  • RCA: 3,5 V RMS
  • XLR: 7 V RMS
• Fuldt diskret udgangstrin, klasse A, JFET og bipolare, Signature-version

Målte ydelser

• Harmonisk forvrængning (THD): -102 dB (ved -3 dB)
• Dynamisk område (DNR): 139 dB

Strømforsyning

• Hybridtype med ultralav støj, mere end 20 strømforsyningskredsløb
• Filtreringskapacitet: mere end 90.000 µF
• Toroidtransformatorer i audiokvalitet, afskærmet med kobberbur
• Lokal regulering på kritiske noder, diskret for de analoge trin

Betjening og ergonomi

• Berøringsskærm på fronten
  • To visningstemaer: lyst og mørkt
• Rockna Wavedream Reference mobilapp (iOS og Android)
  • Adgang til fine audioindstillinger

Fysiske egenskaber

• Chassis i massiv aluminium
• Finisher: mat sort eller mat sølv
• Mål (B x D x H): 450 x 390 x 105 mm
• Vægt: 10 kg

Opdateringer og garanti

• Firmware kan udvikles, opdateringer via internet
• Automatisk download
• Garanti: 3 år

Medfølgende tilbehør

• Strømkabel

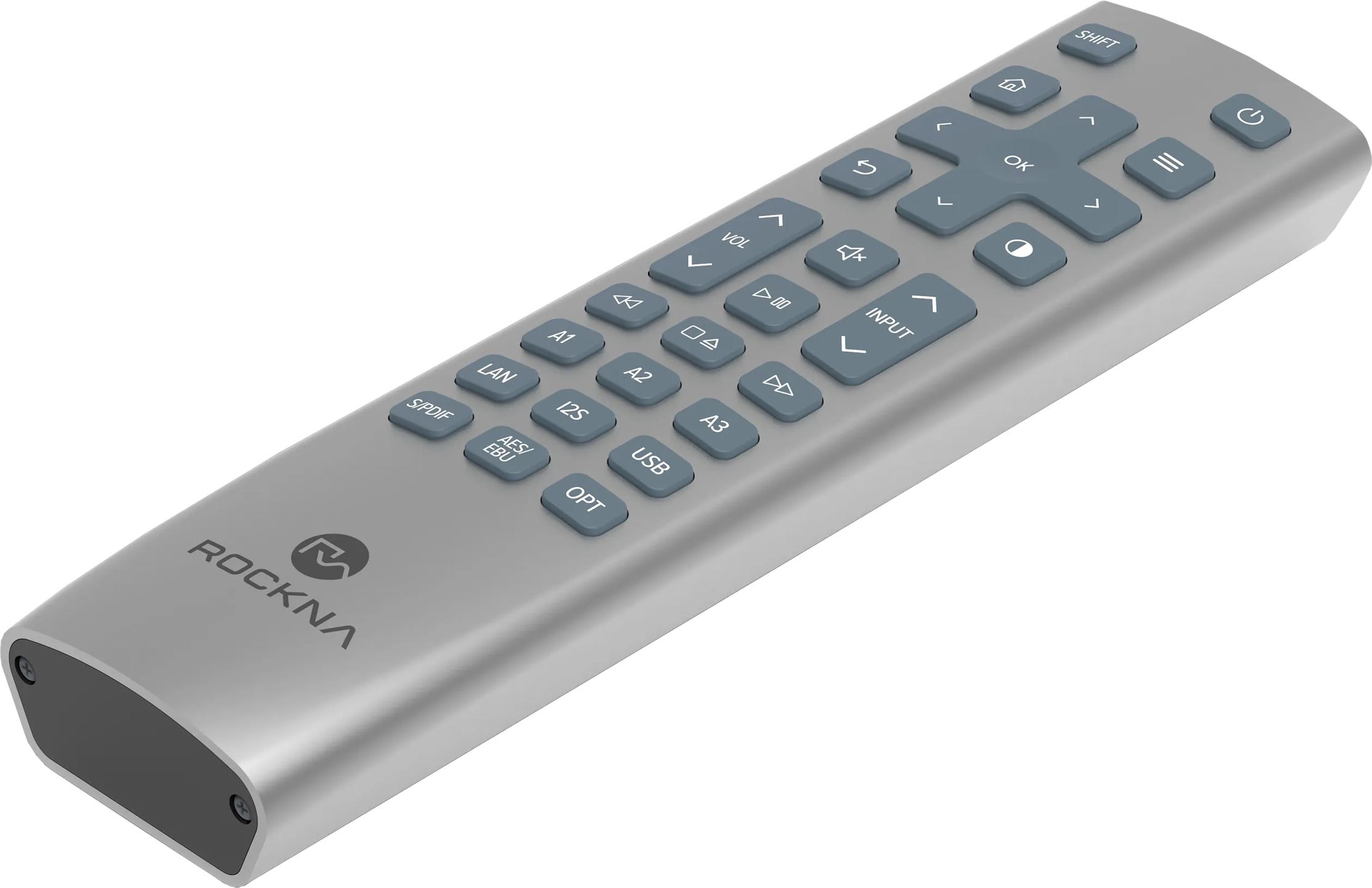

• Infrarød fjernbetjening i metal, baggrundsbelyste taster med bevægelsessensor
• Brugermanual
• Garantikort
