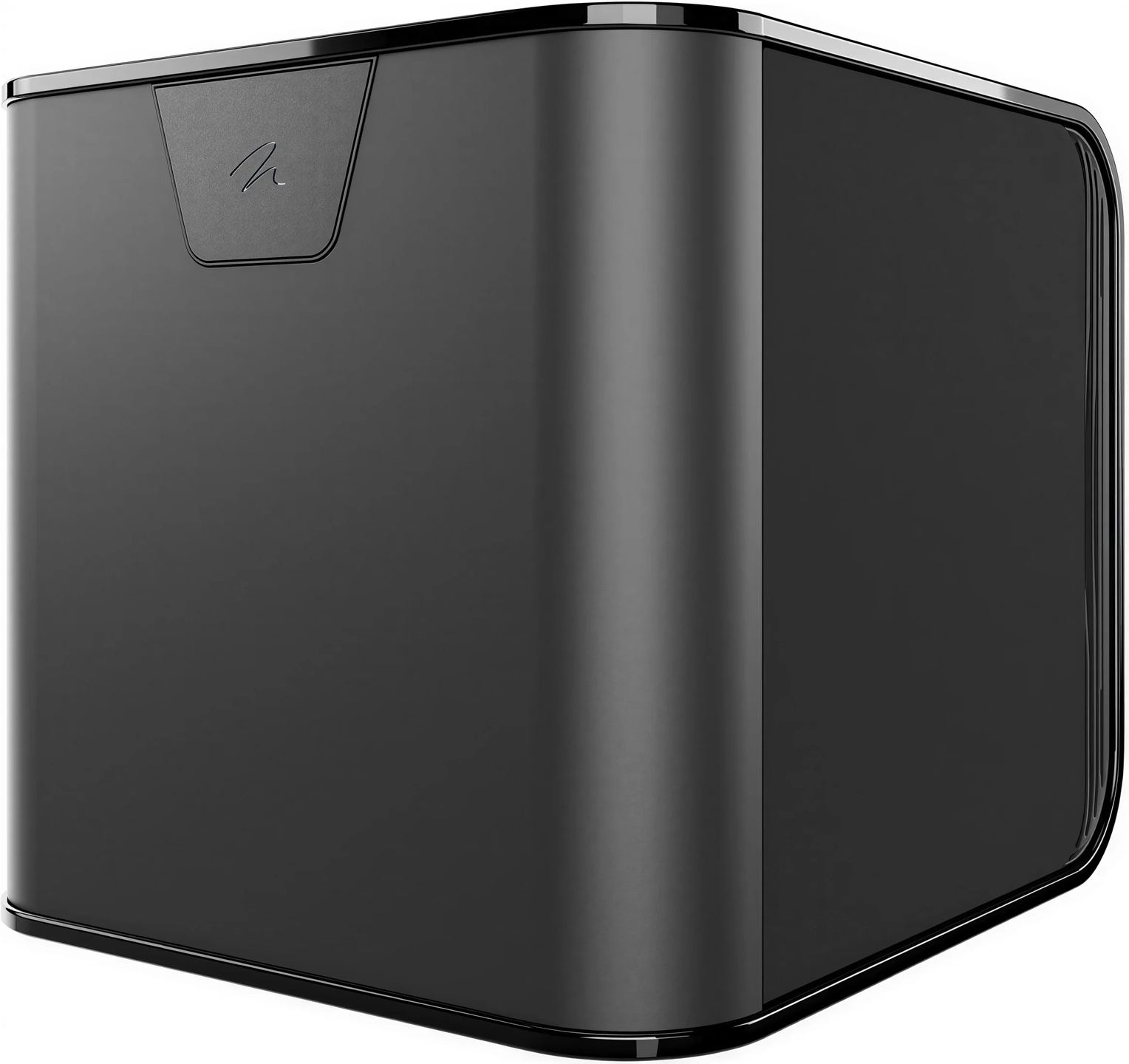

MartinLogan Depth 212 lakeret sort

MartinLogan Depth 212: subwoofer med dobbelt woofer

Gengivelse af infrabas kræver, at der flyttes meget luft, og denne energi har tendens til at få kabinettet, der producerer den, til at vibrere, hvilket kan gøre bassen uklar. MartinLogans svar består af et par 30 cm højttalerenheder monteret modsat hinanden, understøttet af 1.100 watts forstærkning og digital behandling, der tilpasser gengivelsen til rummet. Det hele går ned til 18 Hz i sort pianolak.

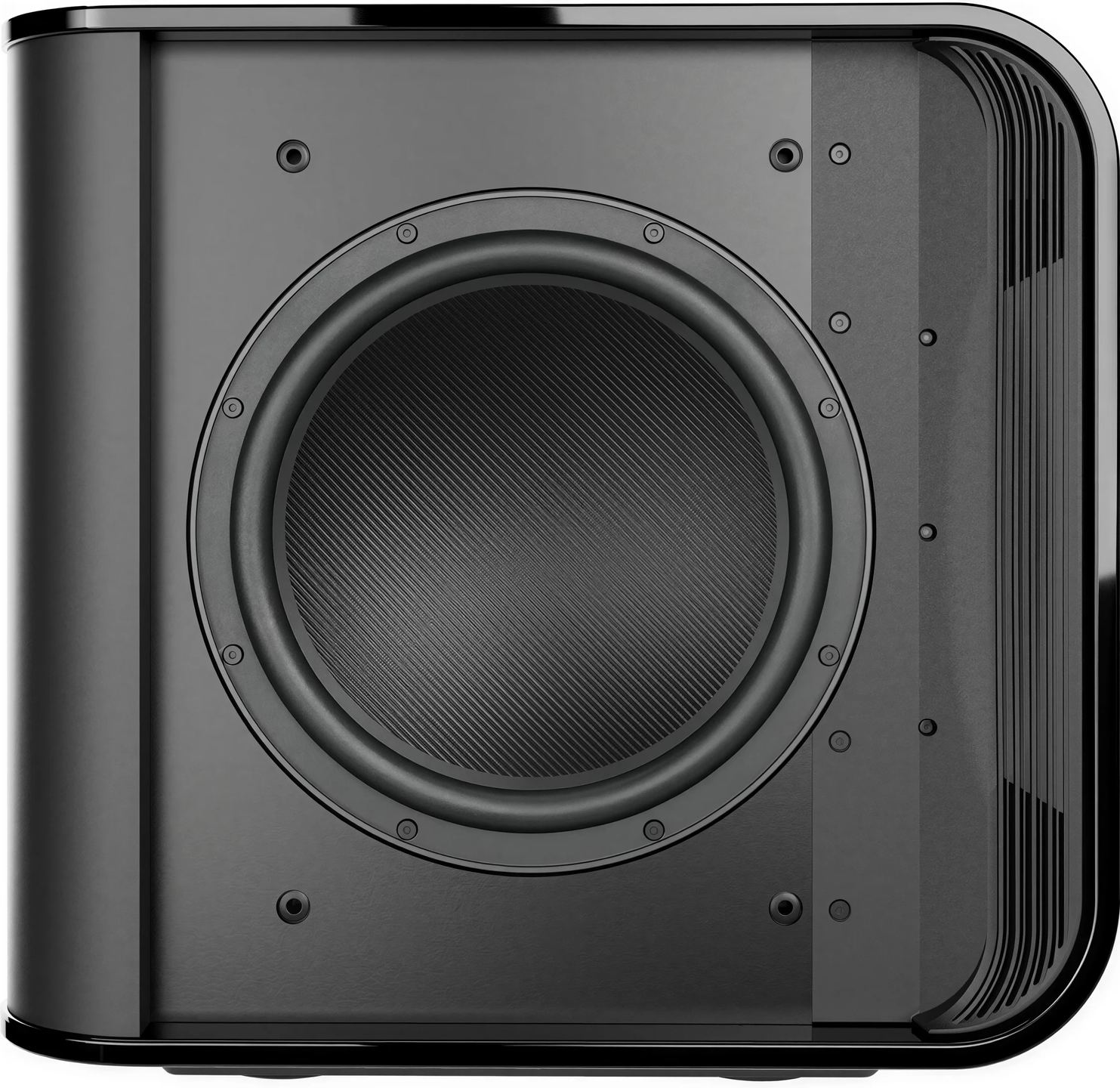

To 30 cm woofere monteret modsat hinanden

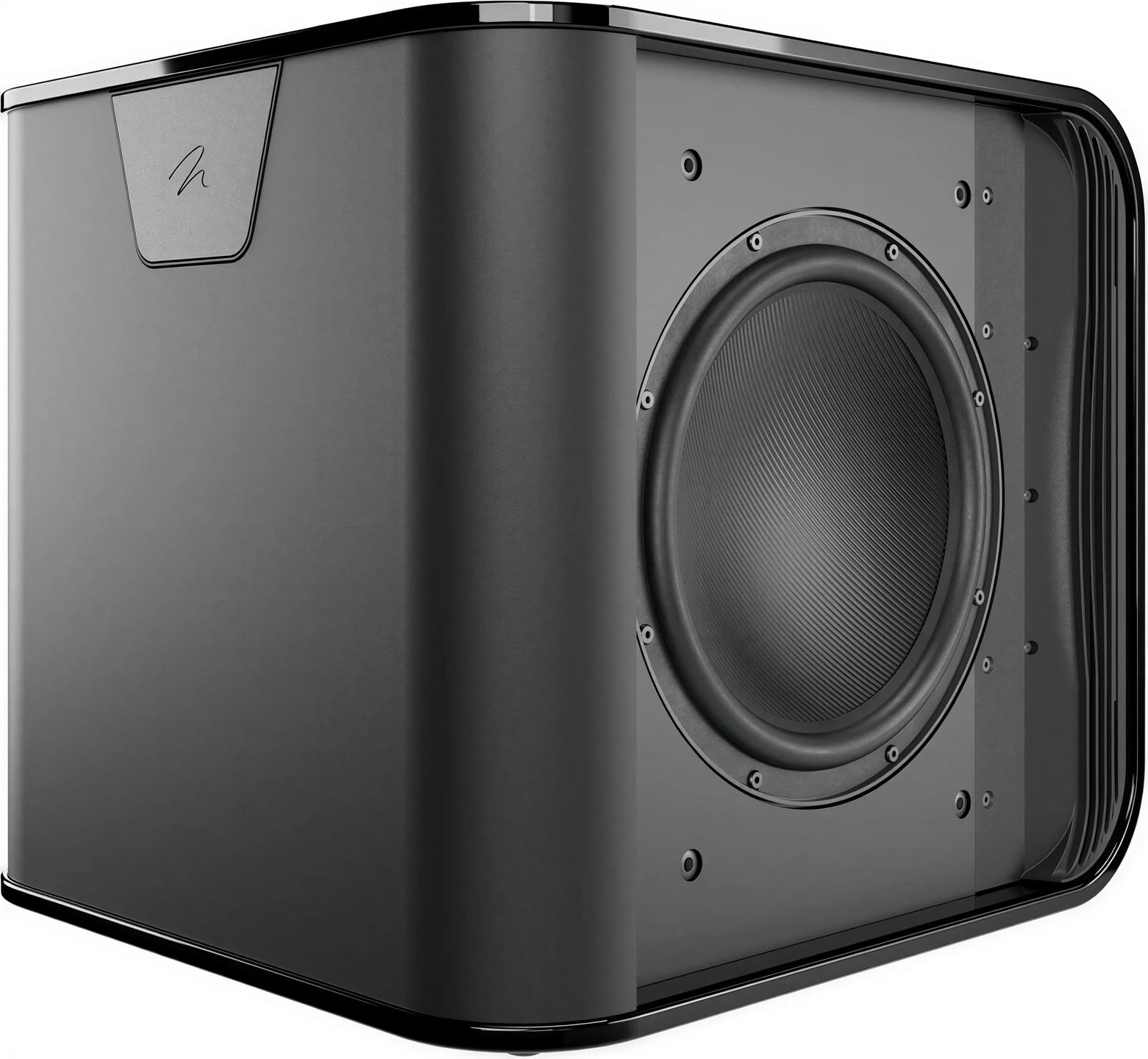

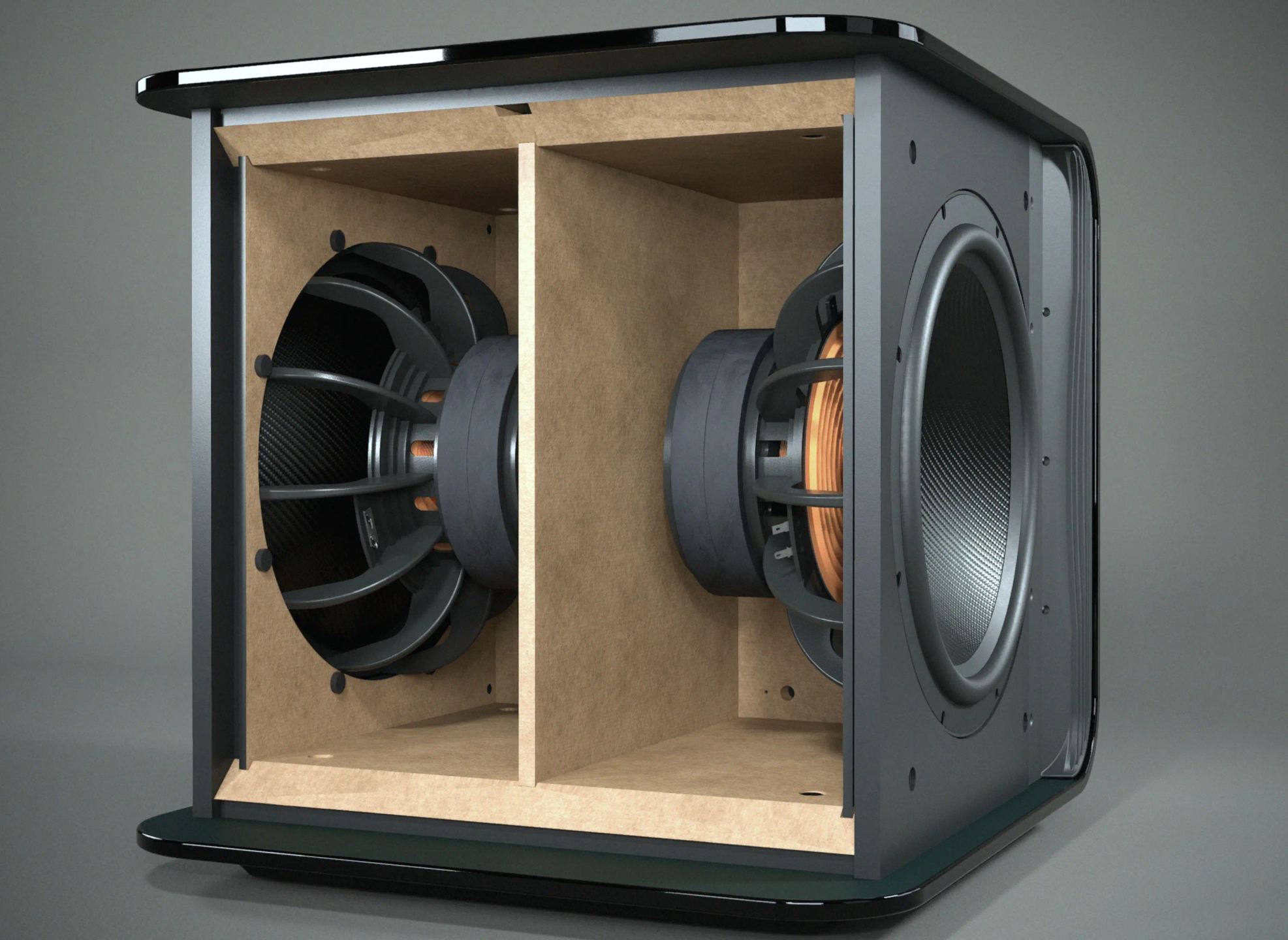

En subwoofer skal bygge på en stiv konstruktion, ellers overføres de kræfter, som højttalerenhederne genererer, til kabinettet og farver bassen. Depth 212 løser problemet ved kilden med sin BalancedForce-konfiguration: to aktive 30 cm woofere er monteret modsat hinanden på to af kabinettets sider og arbejder i fase. De kræfter, de producerer, ophæver hinanden mekanisk, så energien næsten ikke overføres til subwooferen. Bassen bliver renere, og kabinettet forbliver stille, selv ved højt niveau. Kurve i støbt aluminium og membranernes store slaglængde muliggør store luftbevægelser uden tab af kontrol.

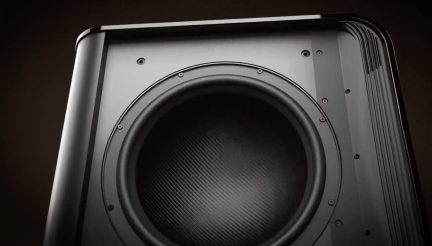

Carbon Aerocore-membranen i tre lag

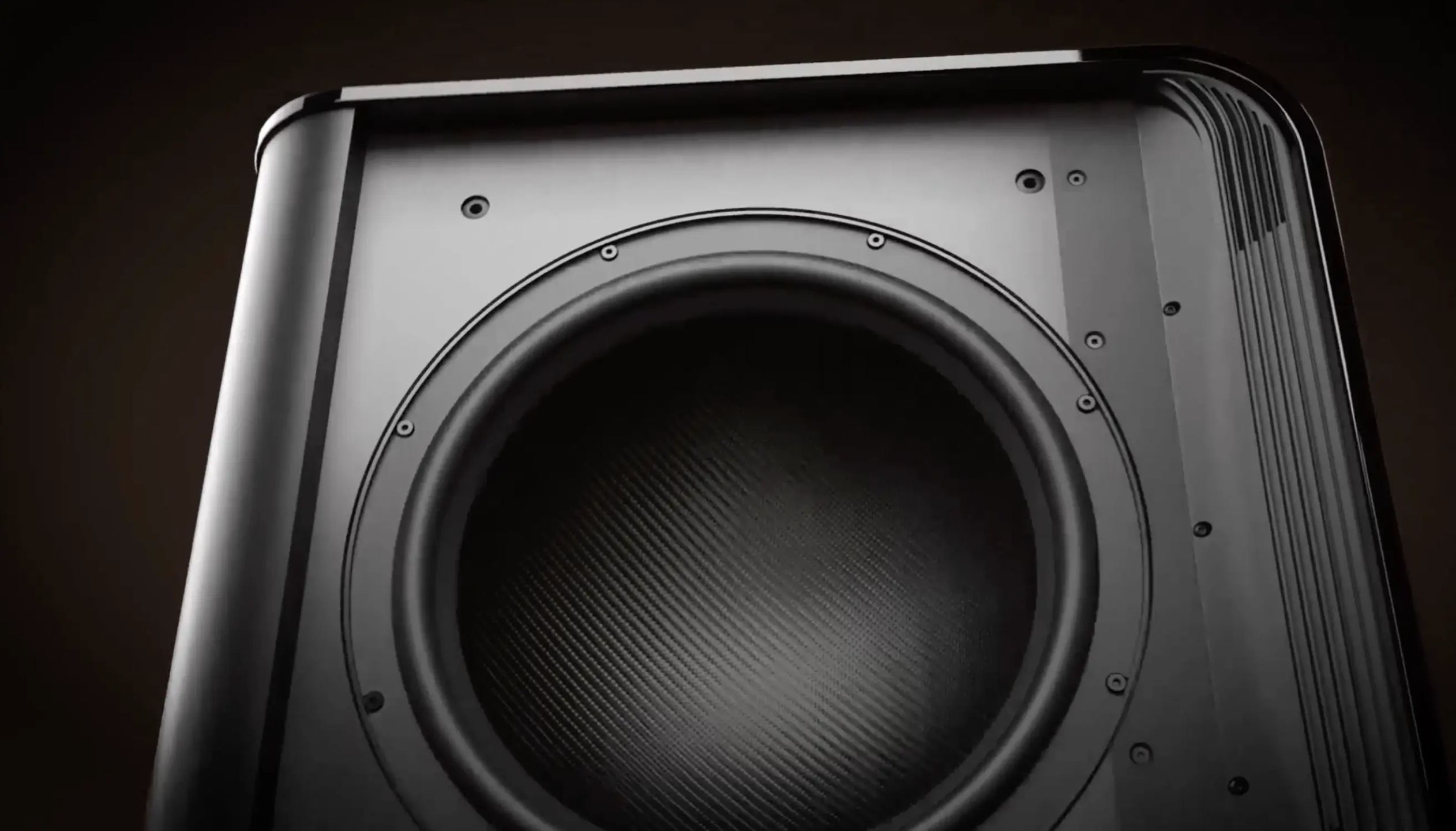

For at gengive en artikuleret bas er membranen lige så vigtig som effekten. Carbon Aerocore-wooferne bygger på en trelagsstruktur med komplementære roller: et udvendigt lag af kulfiber, stift og let, en mellemliggende kerne af PMI-skum, som stiver konstruktionen af uden at øge vægten, og et indvendigt lag af glasfiber, som dæmper resonanser og efterklangsfænomener (den “ringing”, der slører anslagene). Den resulterende membran forbliver stiv og stabil, samtidig med at den er let, hvilket gør den i stand til at følge de fineste passager. Hver højttalerenhed har tredobbelt ventilation under spideren, ved svingspolen og ved kernen samt to demodulationsringe i kobber, der sænker forvrængningen.

Kraften kontrolleret af Vojtko DSP

Forstærkningen er af Class-D-typen med 2.200 watt spidseffekt og 1.100 watt kontinuerlig effekt, en reserve der bevarer kontrollen over de to woofere i krævende passager. Signalet passerer gennem en 64-bit Vojtko-digital signalprocessor klokket ved 500 MHz, som styrer equalizer, beskyttelse af højttalerenhederne og frekvensjustering. Denne kombination går ned til 18 Hz (ved ±3 dB, ekkofri måling på LFE-indgangen), altså i det område, hvor bassen mærkes fysisk lige så meget, som den høres.

Kalibrér bassen til dit rum

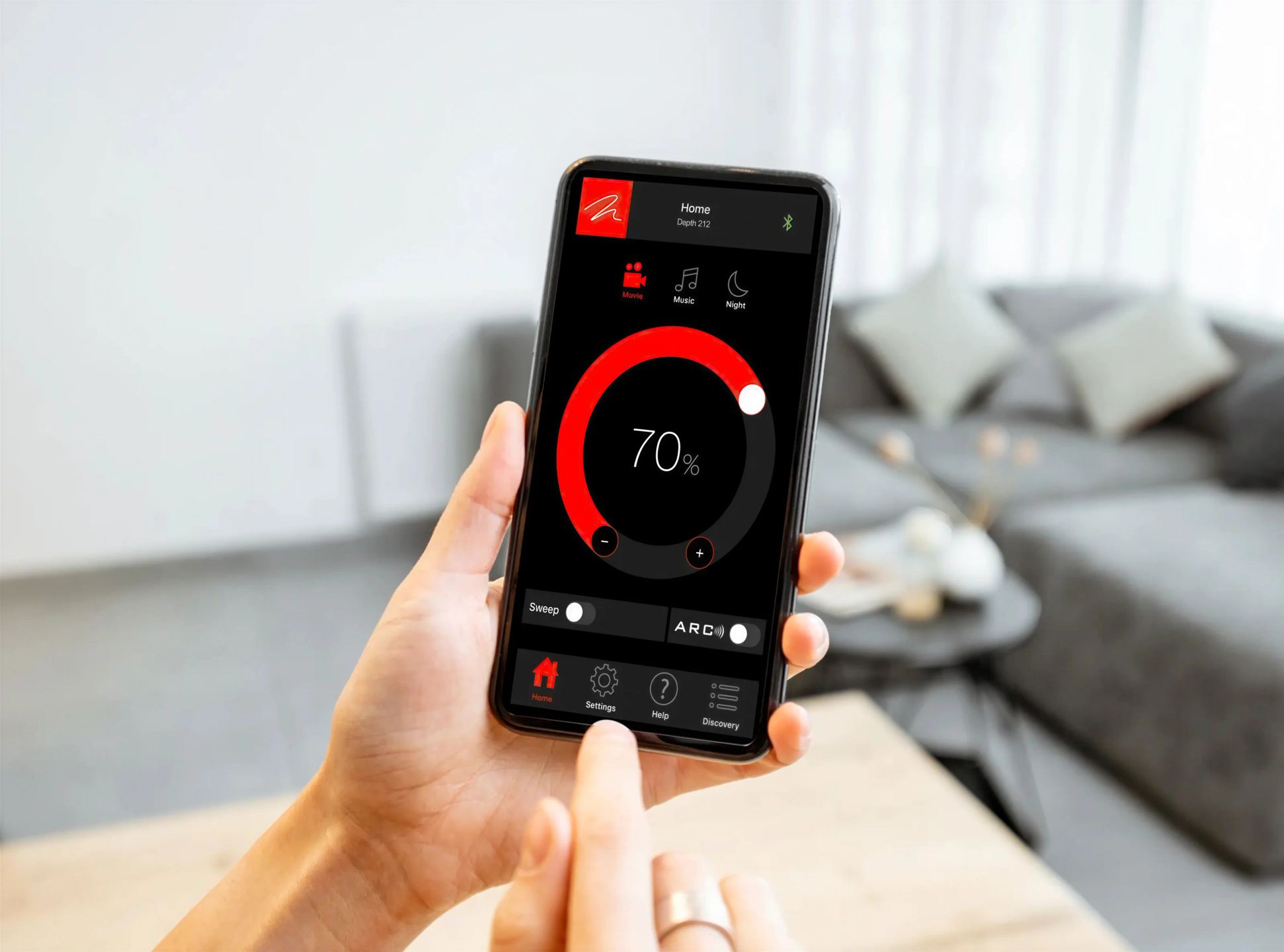

I basområdet betyder rummet mere end udstyret: resonansmoder skaber toppe og dyk, som selv den bedste subwoofer ikke kan korrigere alene. Depth 212 har Anthem Room Correction (ARC Genesis) rumkorrektion og mikrofonmåling med mikrofon og holder inkluderet. Når rummet er målt, udjævnes responsen ved lyttepositionen. Den løbende justering sker via Subwoofer Control-appen med Bluetooth: udgangsniveau, lavpasfilterets delefrekvens mellem 35 og 120 Hz i trin på 1 Hz, filterorden (bypass, 3. eller 4. orden), fase fra 0 til 180° med grads nøjagtighed, polaritet samt justering af niveauet mellem 20 og 30 Hz på ±10 dB. Tre lyttetilstande, Movie, Music og Night, tilpasser gengivelsen til indholdet, hvor sidstnævnte begrænser bassen til lytning om natten. Alle disse parametre kan ændres i realtid fra lyttepositionen, mens effekten af hver justering høres.

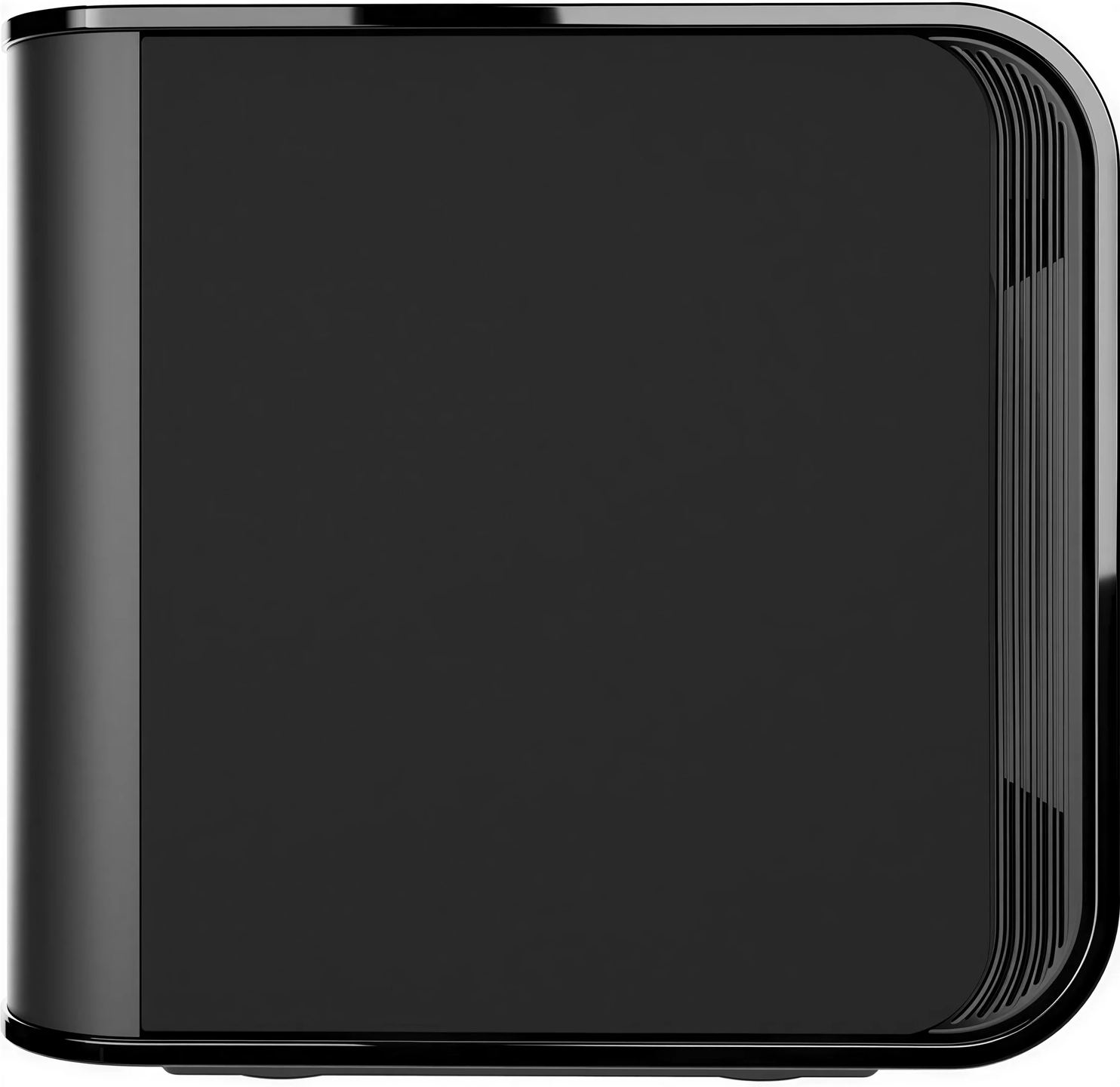

Et massivt kabinet kølet af sine kanter

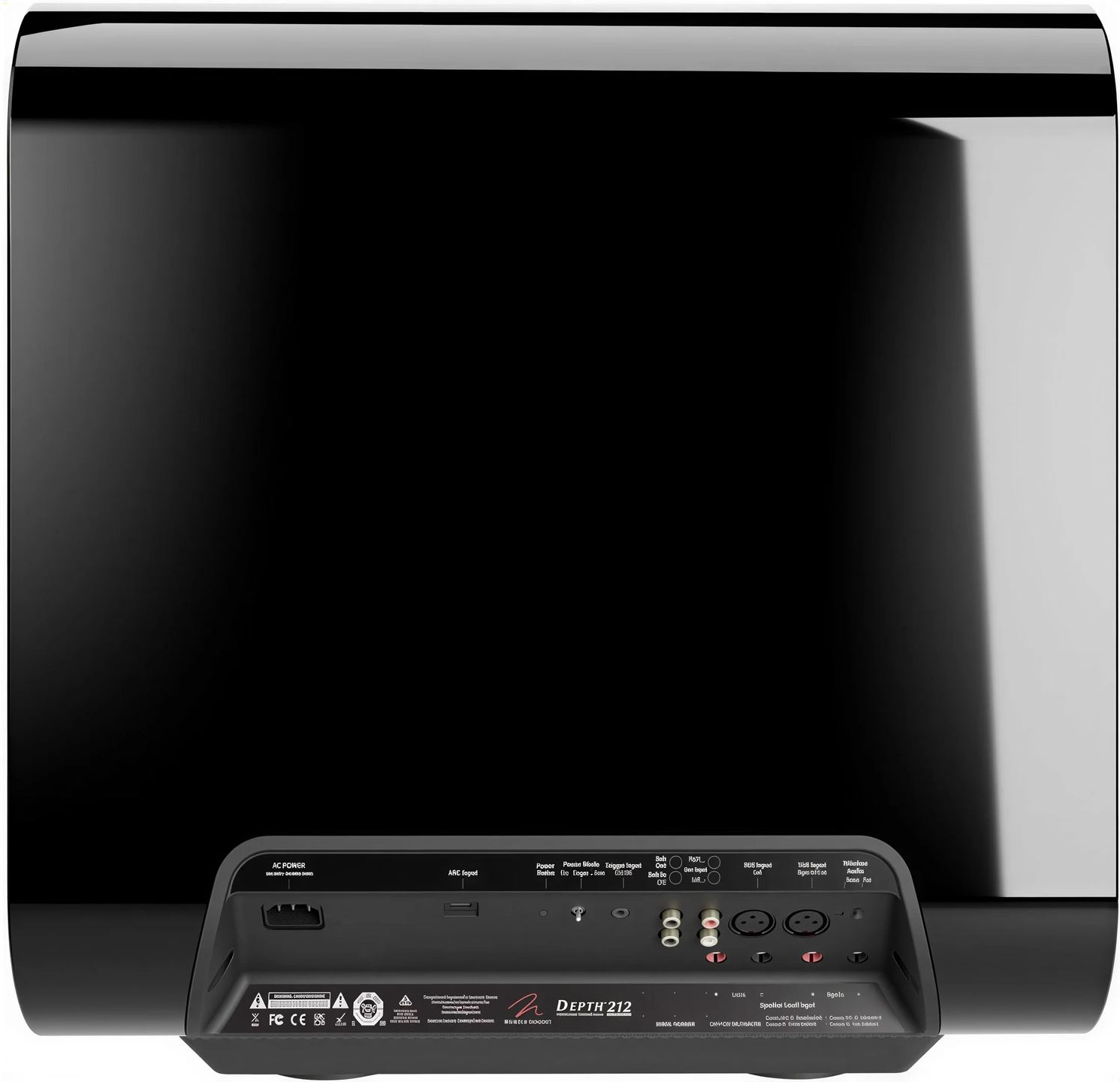

Kabinettet er kraftigt afstivet med en tykkelse, der varierer fra 25 til 76 mm afhængigt af de mest belastede områder. Forstærkeren er placeret bagpå, den side der normalt er mindst gennemarbejdet på en subwoofer, men som MartinLogan har valgt at behandle med samme omhu som resten. De ekstruderede aluminiumsdele, der beklæder de bageste kanter, fungerer som køleprofiler og luftindtag: kølingen sker ved konvektion ved at suge kølig luft fra rummet ind og lede den varme luft fra forstærkningen ud. Indgangene er placeret nederst på bagsiden, hvilket holder kabelføringen diskret og tæt på gulvet. Under kabinettet er der integrerede antivibrationsfødder, og spikes til tæppe medfølger. Den måler 533 mm i højden, 503 mm i bredden og 518 mm i dybden og vejer 57,6 kg i sort pianolak.

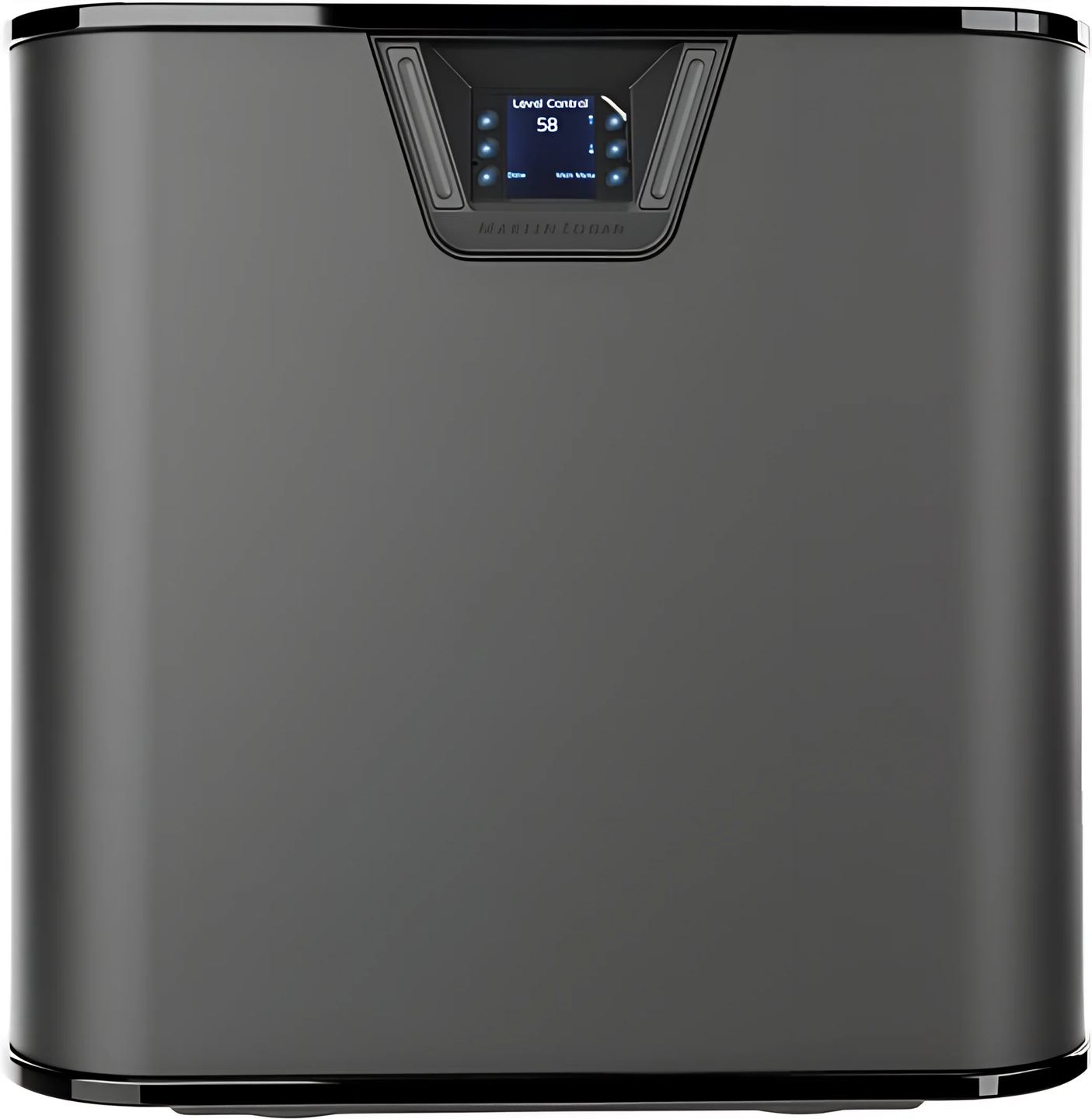

Det berøringsfølsomme interface skjult under logoet

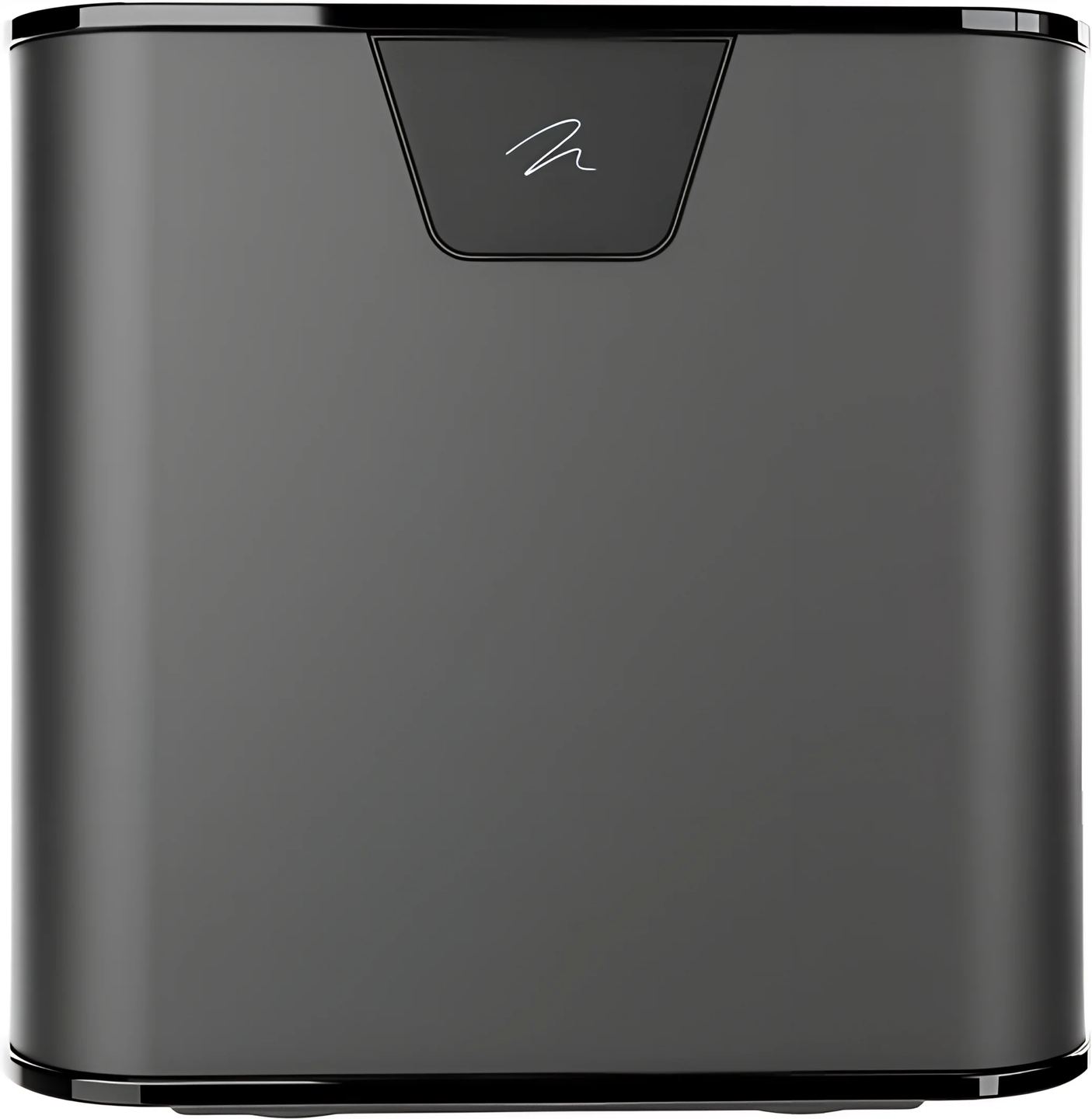

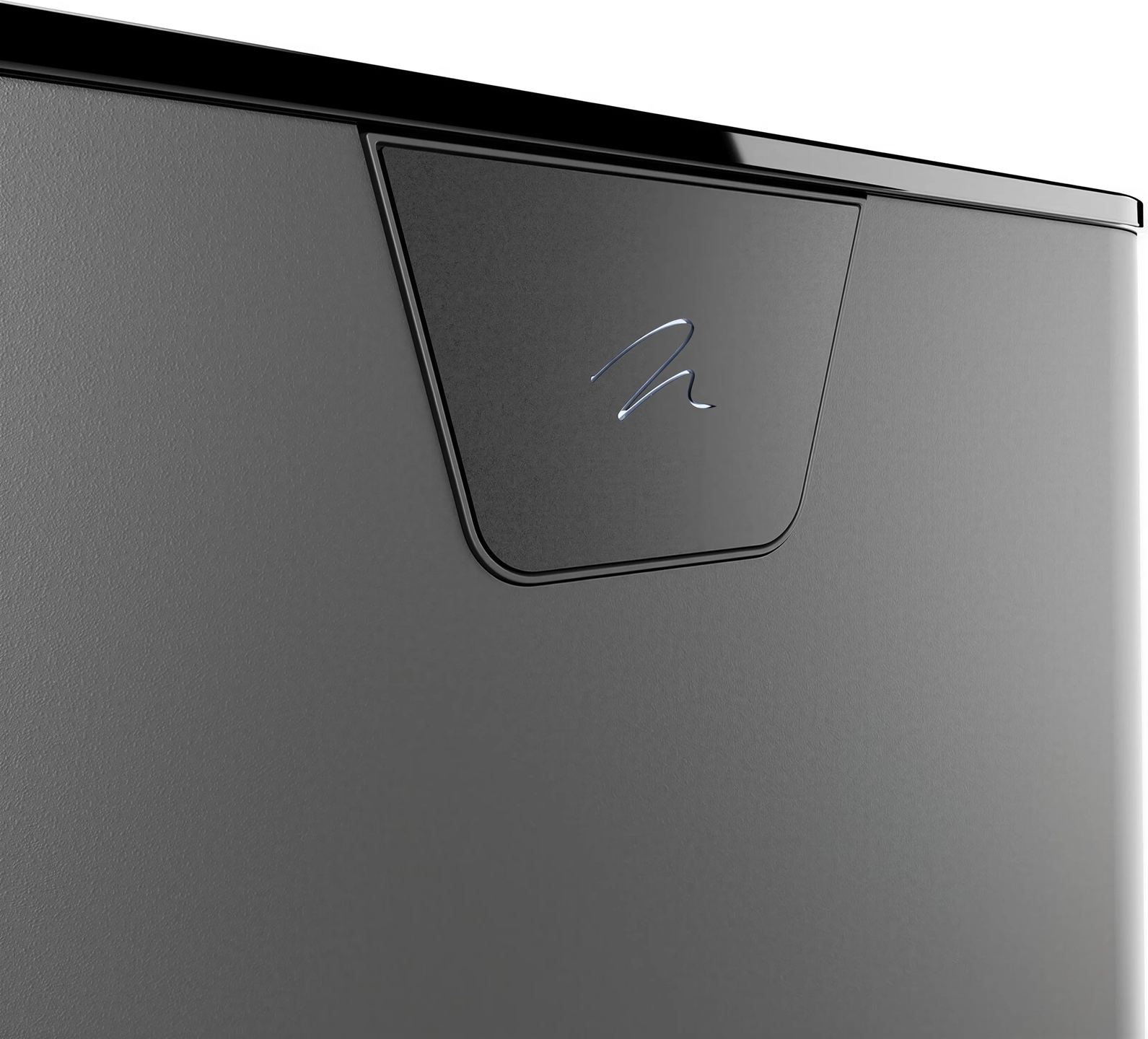

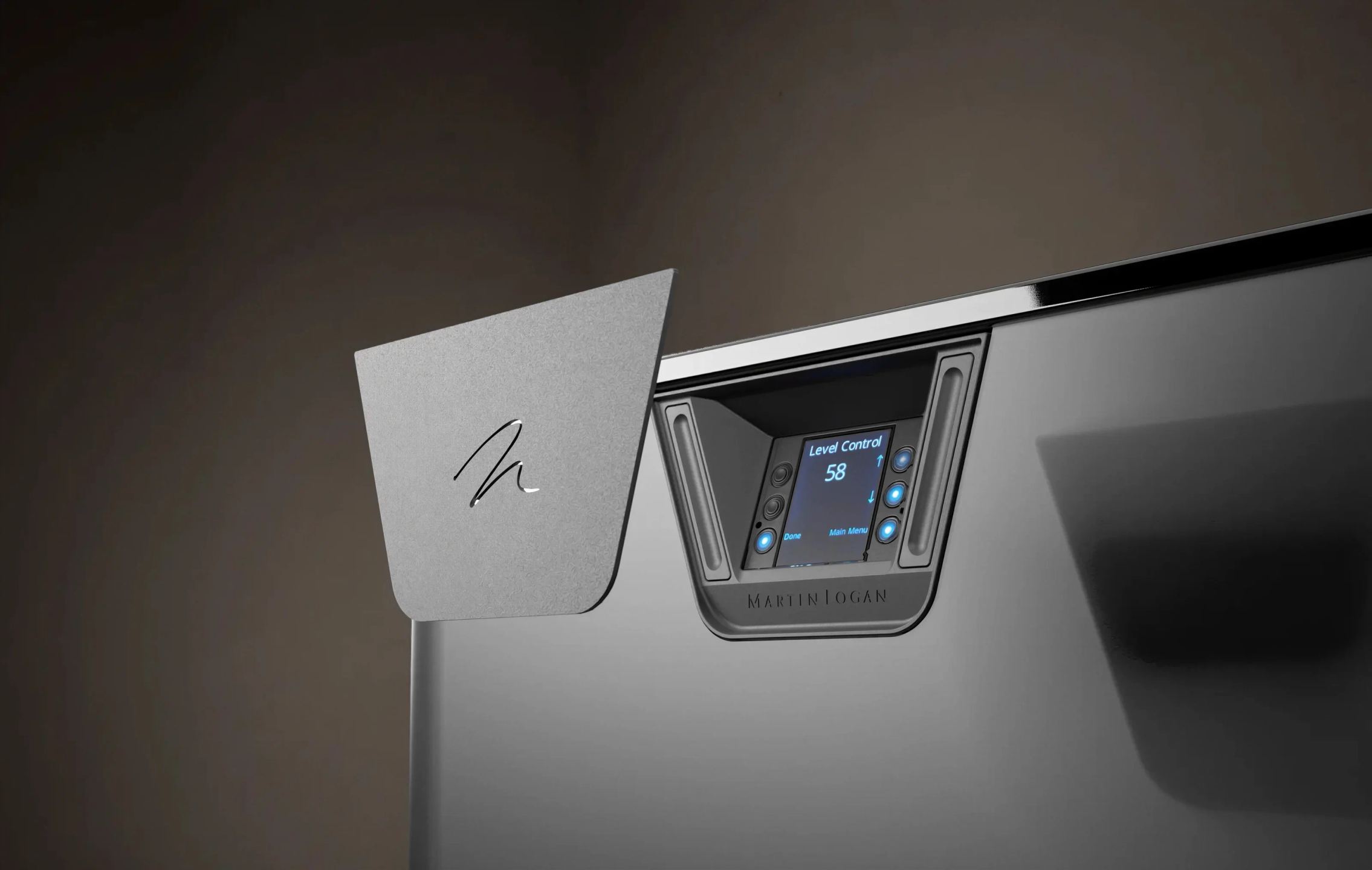

Til daglig er appen nok til at justere alt, men der er også direkte adgang på subwooferen. “zig”-logoet på fronten er baggrundsbelyst i den farve, du vælger, eller kan slukkes for et diskret udtryk. Ved at trykke under logoet tages fronten af og afslører det skjulte berøringsfølsomme interface (TCI): en LED-skærm og seks baggrundsbelyste berøringszoner, hvis belysning tilpasses de viste indstillinger, så subwooferen kan justeres uden appen.

Tilslutning med eller uden kabel

Depth 212 accepterer venstre, højre og LFE linjeniveauindgange via RCA, balancerede XLR-indgange (venstre og højre eller LFE på højre indgang) samt venstre og højre højttalerniveauindgange, der kræver bananstik. En RCA-subwooferudgang videresender summen af de tilsluttede indgange, så en ekstra subwoofer kan tilsluttes. En trådløs modtager er integreret, og senderen medfølger: subwooferen forbindes til kilden uden at trække et langt kabel gennem rummet, hvilket hjælper, når den bedste placering for bassen ikke falder sammen med elektronikkens placering. I standby forbliver strømforbruget under 2 watt med trådløs funktion aktiv og på 0,5 watt uden.

I et high-end stereosystem forlænger denne type subwoofer højttalernes bas uden at gøre opmærksom på sig selv; i hjemmebiograf leverer den infrabassen fra lydsporene. Depth 212 er 30 cm-versionen i serien: ovenover findes Depth 215 med samme konstruktion, to 38 cm woofere og dobbelt forstærkning til store rum.

Tekniske specifikationer

Akustisk ydeevne

• Frekvensrespons: 18 Hz – 120 Hz ±3 dB (ekkofri måling via LFE-indgangen)

Enheder

• Basenheder: 2 × 300 mm (12”), støbt aluminiumskurv, lang slaglængde
• Carbon Aerocore-membran: trelagsstruktur
  • Kulfiber
  • PMI-skum
  • Glasfiber
• BalancedForce-konfiguration: to aktive woofere monteret modsat hinanden
• Ventilation
  • Under spideren
  • Ventileret svingspole
  • Ventileret polkerne
• Demodulation: to kobberringe pr. højttaler

Forstærkning og signalbehandling

• Reference Class-D-forstærkning: 2200 W spidseffekt, 1100 W RMS
• Digital signalbehandling: 64-bit Vojtko DSP-motor, 500 MHz
• Akustisk korrektion: Anthem Room Correction (ARC Genesis)

Betjening og indstillinger

• Skjult berøringsinterface (TCI): LED-skærm, seks baggrundsbelyste berøringszoner
• Subwoofer Control-app: justering af alle parametre i realtid
• Indstillinger via Bluetooth
  • Niveau: -40 til +12 dB
  • Lavpasfilter: 35 Hz – 120 Hz (trin på 1 Hz)
  • Filterorden: bypass, 3., 4.
  • Fase: 0 – 180° (trin på 1°)
  • Polaritet: normal eller omvendt
  • Niveau 20-30 Hz: ±10 dB
  • Tilstande: Movie, Music, Night
• Bagbelyst „zig“-logo på fronten, konfigurerbar farve eller kan deaktiveres

Tilslutninger

• Linjeniveauindgange: venstre, højre, LFE
• XLR-indgange: venstre, højre eller LFE (på højre indgang)
• Højttalerniveauindgange: venstre og højre (bananstik påkrævet)
• RCA-subwooferudgang: summen af alle tilsluttede indgange
• Trådløs: integreret modtager, sender medfølger

Kabinet

• Struktur: flere afstivninger, variabel tykkelse fra 25 til 76 mm
• Køling: forstærker skjult på bagsiden, konvektion via ekstruderede aluminiumskanter
• Integrerede antivibrationsfødder

Generelt

• Finish: sort lak
• Mål (H × B × D): 533 × 503 × 518 mm
• Vægt: 57,6 kg

Strømforsyning

• Standby, trådløs deaktiveret: 0,5 W
• Standby, trådløs aktiveret: under 2 W (sender og subwoofer kombineret)

Medfølgende tilbehør

• Kalibreringsmikrofon og holder
• Trådløs sender
• Pigge til tæppe
