MartinLogan Depth 215 sortlakeret

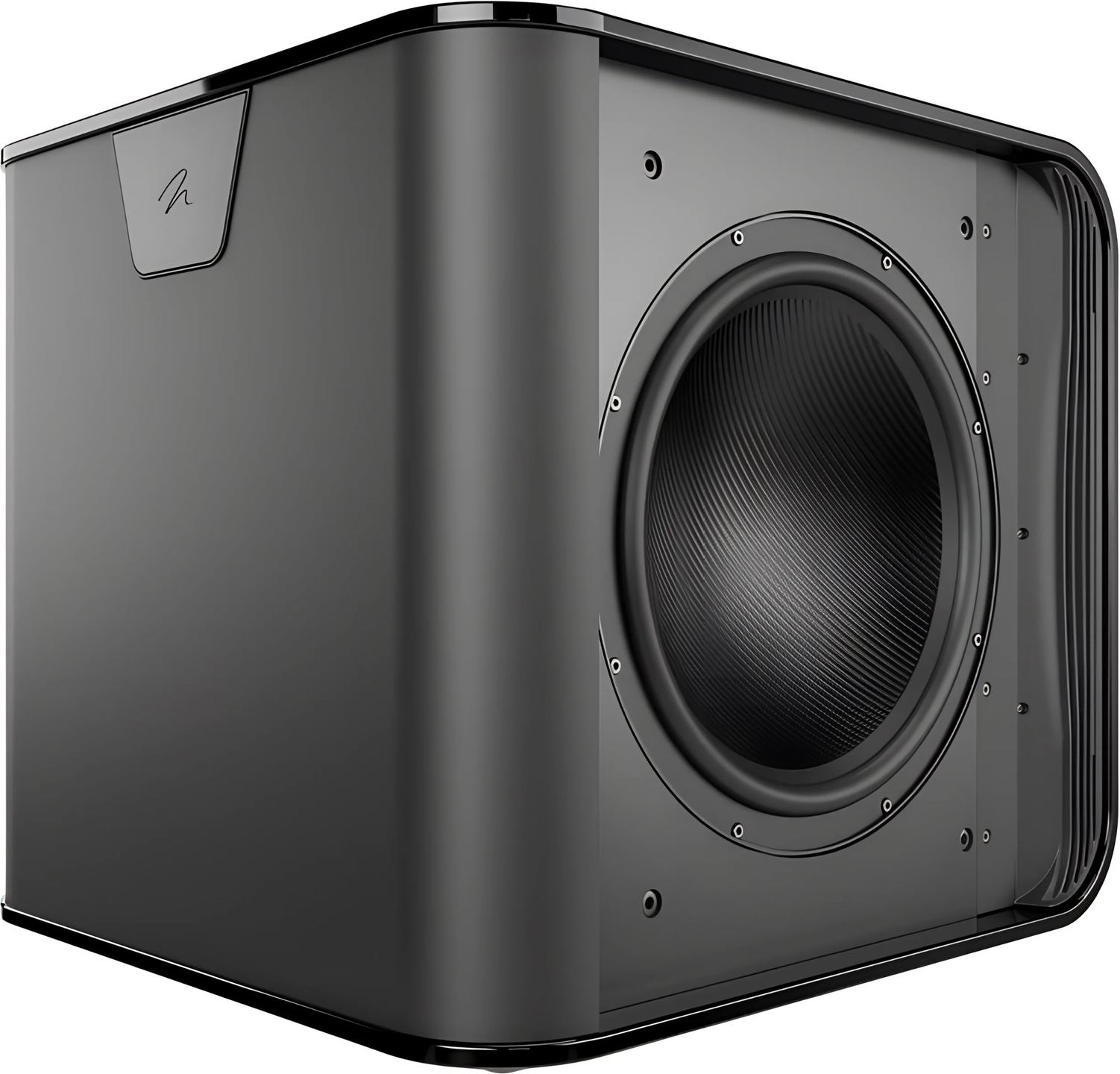

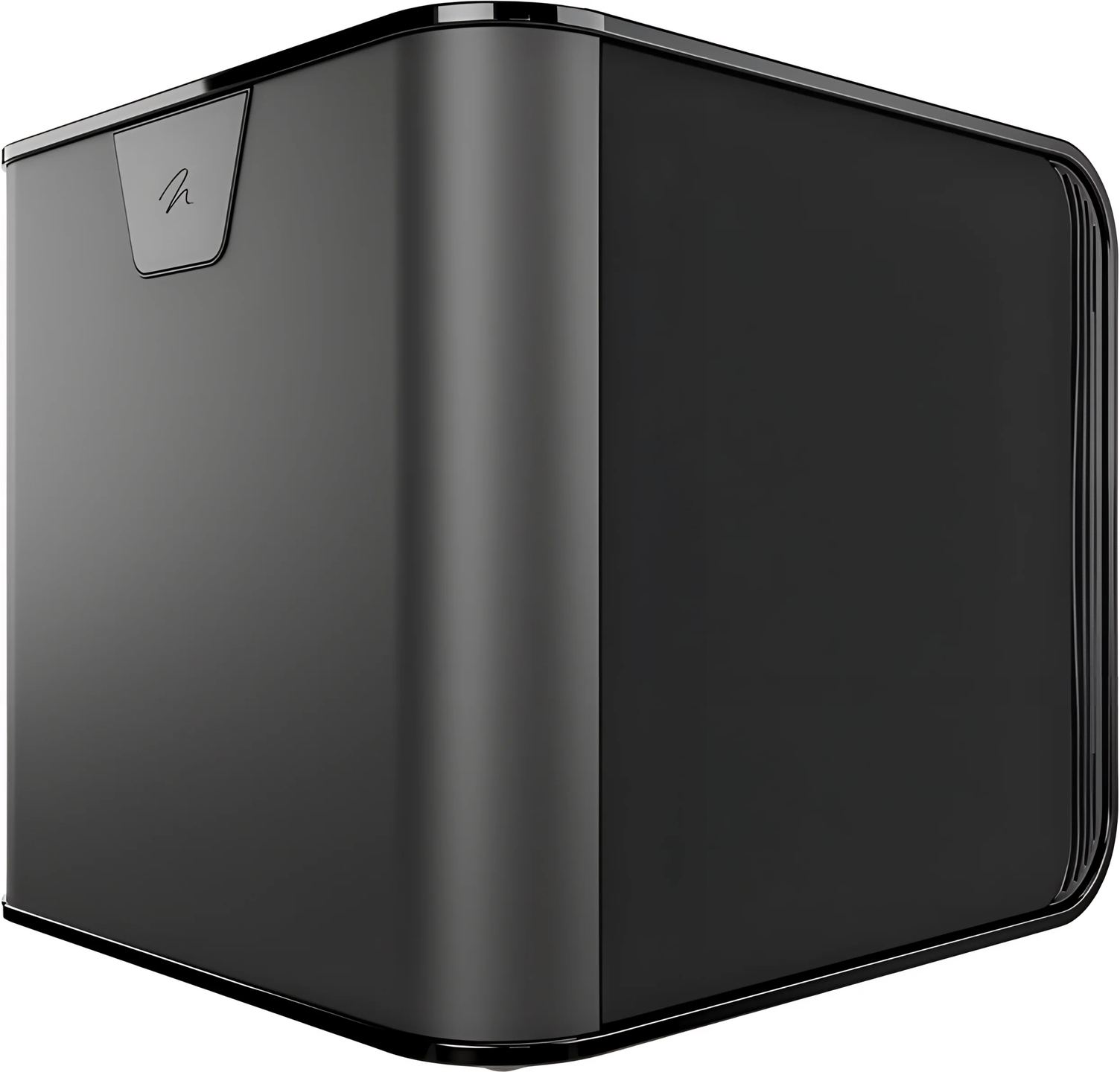

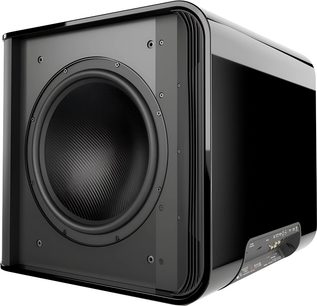

MartinLogan Depth 215, sortlakeret subwoofer

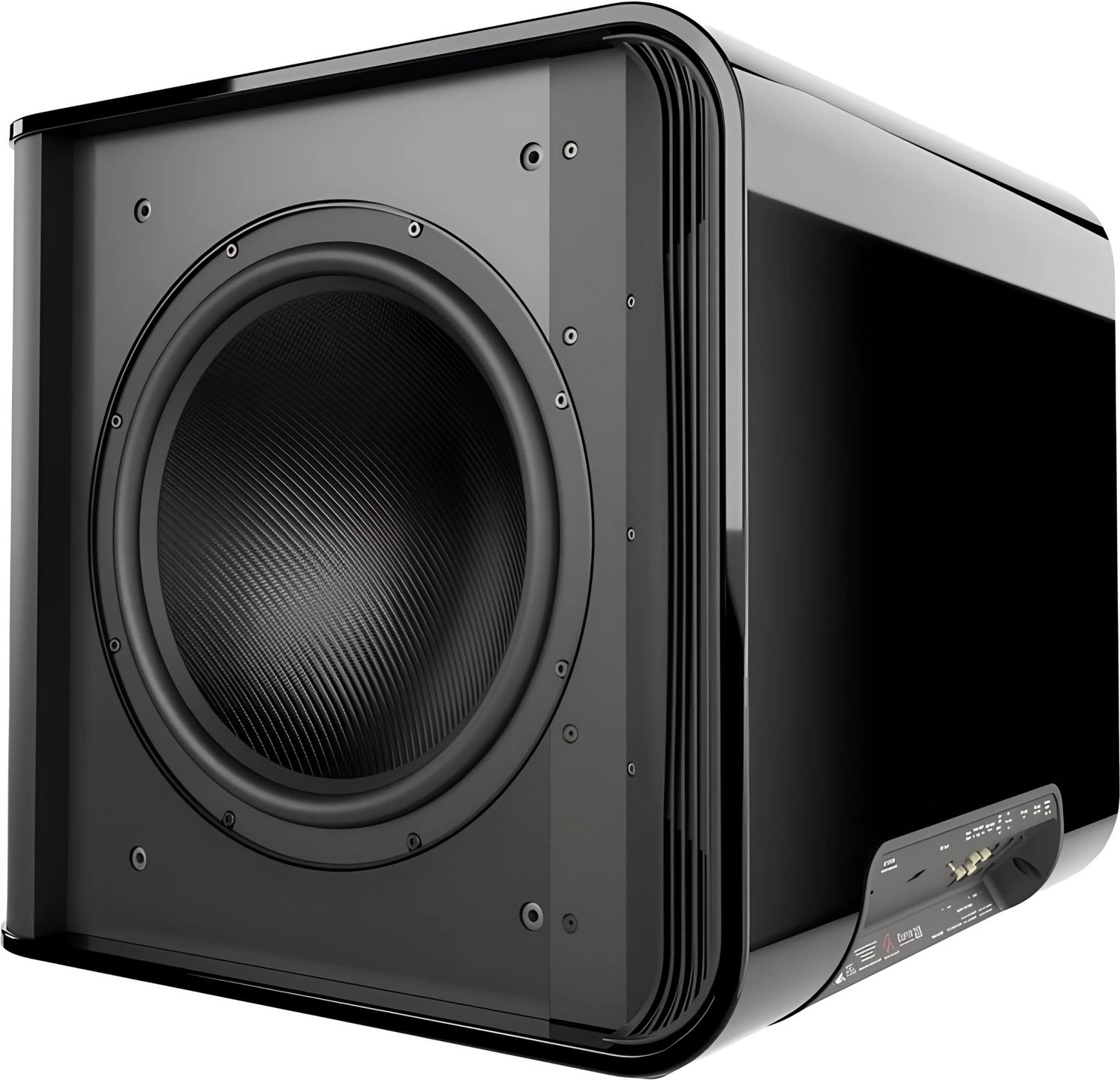

To 38-centimeters membraner, der vender mod hinanden og mekanisk neutraliserer hinanden, er udgangspunktet for bassen fra MartinLogan. Resultatet går ned til 18 Hz uden at overføre sine kræfter til det sortlakerede kabinet. Version 215 er den kraftigste af de to subwoofere i Depth-serien, med 2.200 watt kontinuerlig effekt fordelt på to forstærkere og automatisk rumkorrektion inkluderet som standard for at tilpasse responsen til rummet.

To woofere monteret modsat hinanden

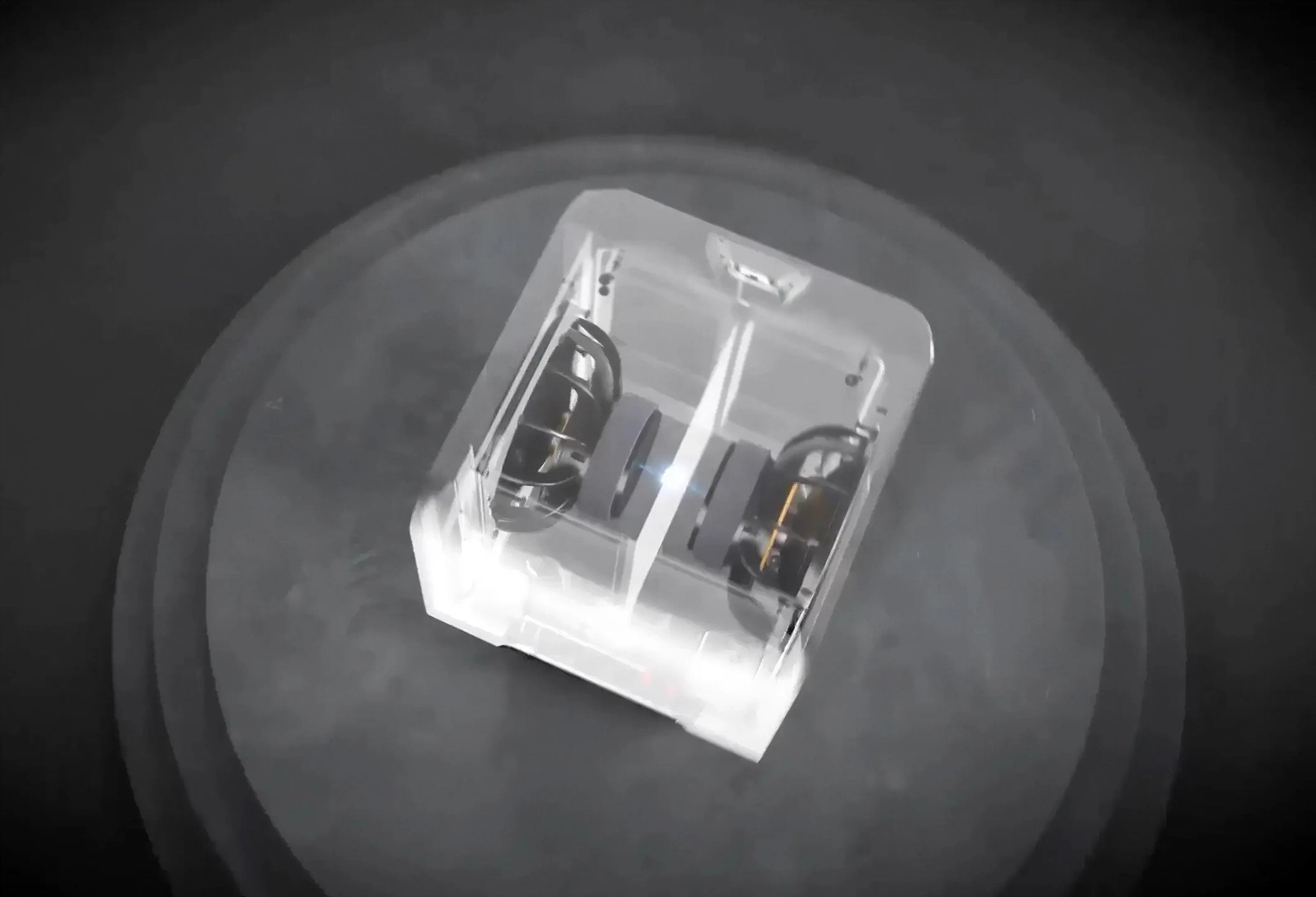

At gengive en dyb tone kræver, at man flytter meget luft, og denne bevægelse skaber reaktionskræfter, der kan få hele kabinettet til at vibrere. MartinLogan løser dette problem med BalancedForce-monteringen: De to 15-tommers højttalerenheder er aktive og placeret modsat hinanden. Når den ene skubber, trækker den anden i modsat retning, og deres reaktioner ophæves, før de når kabinettet. Kabinettet forbliver roligt, bassen bliver renere, og farvning fra strukturelle resonanser reduceres.

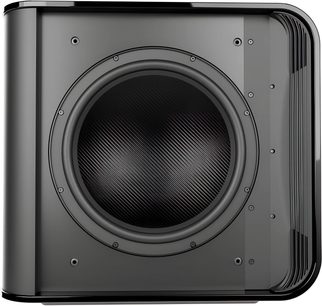

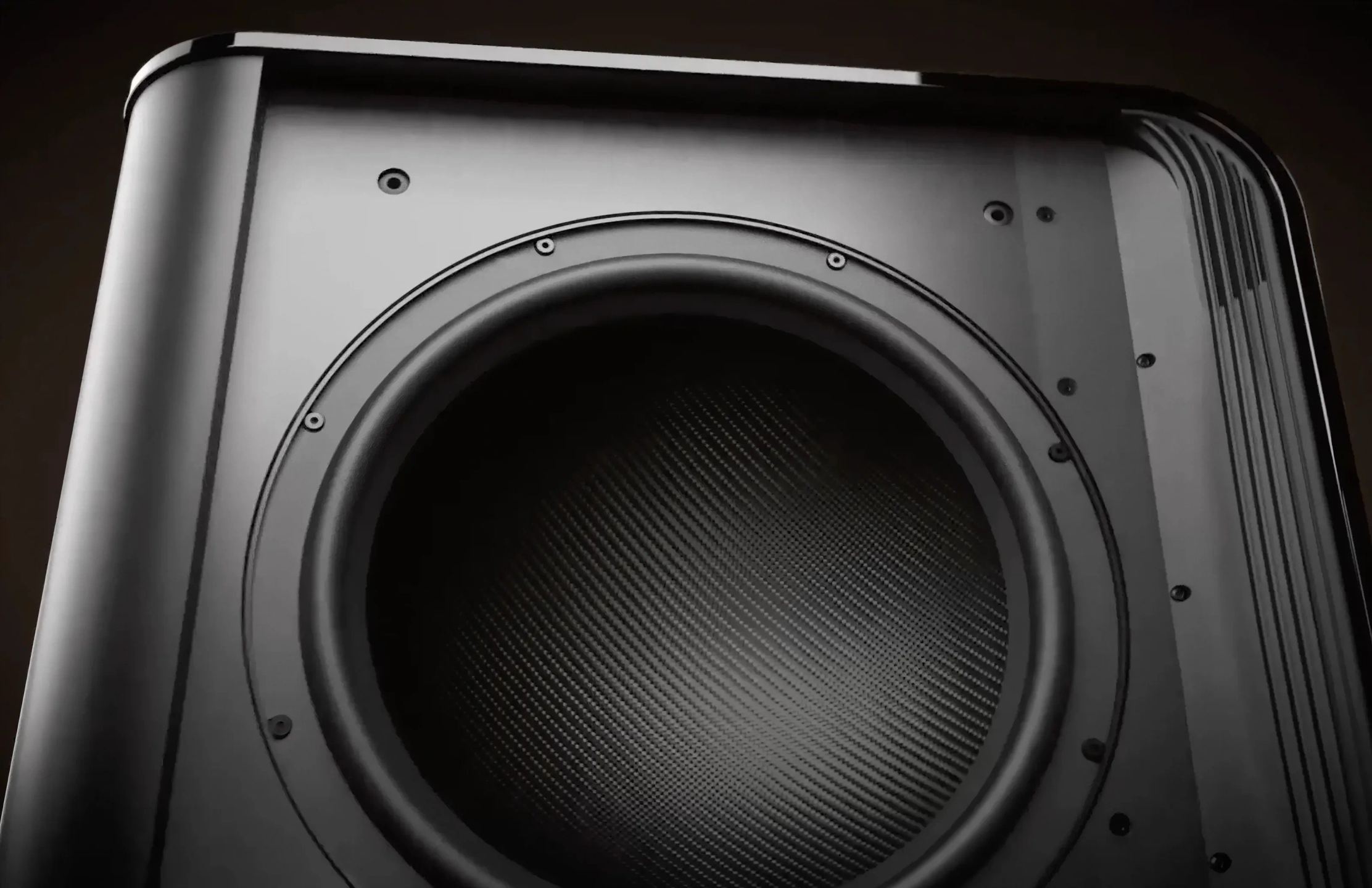

Hver woofer er monteret i en støbt aluminiumskurv og arbejder med stor vandring, hvilket muliggør høje niveauer uden at membranen forlader sit lineære arbejdsområde.

Carbon Aerocore-membranen i tre lag

En artikuleret bas afhænger i høj grad af membranen. En membran, der deformeres eller går i resonans, tilføjer uønskede lyde til signalet. Til woofere i Depth-serien har MartinLogan udviklet en trelagsstruktur under navnet Carbon Aerocore. Det ydre lag er af kulfiber, stift og let. Kernen er PMI-skum, et tværbundet strukturelt materiale, der afstiver helheden samtidig med, at det dæmper vibrationer. Det indre lag af glasfiber tilfører dæmpning uden at gøre konussen tungere. Konussen forbliver stiv og stabil, hvilket er en forudsætning for, at membranen følger det elektriske signal uden at forvrænge det.

To løsninger supplerer højttalerenheden. Tredobbelt ventilation under spideren, ved svingspolen og gennem polstykket leder varme og komprimeret luft bag membranen væk. To kobberringe pr. woofer stabiliserer magnetfeltet, når spolen bevæger sig, hvilket reducerer forvrængningen.

To Class-D-forstærkere og Vojtko DSP

Energien kommer fra to reference-Class-D-forstærkere. Sammen leverer de 2.200 watt kontinuerlig effekt og 4.400 watt spidseffekt, en reserve, der bevarer kontrollen over membranerne under de mest krævende passager. Styringen varetages af en 64-bit Vojtko digitalprocessor clocket til 500 MHz. Den håndterer filtrering, signalbehandling og beregningerne til rumkorrektionen.

ARC Genesis-rumkorrektion

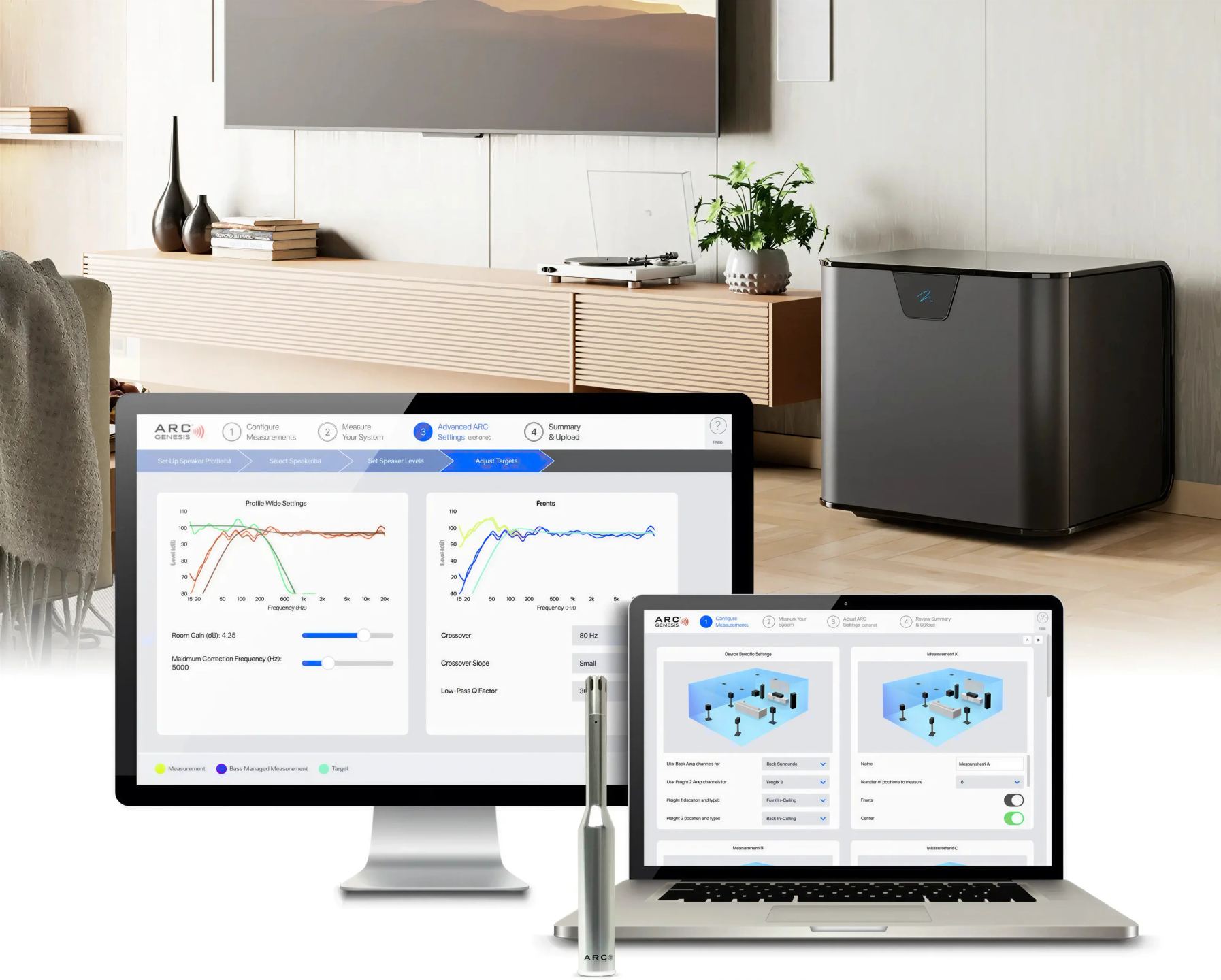

En subwoofer påvirkes af rummet mere end nogen anden højttaler. De lave frekvenser exciterer rummets egenmoder, de stående bølger, som forstærker visse toner og dæmper andre afhængigt af, hvor man befinder sig. Depth 215 har Anthem Room Correction i ARC Genesis-versionen. En målemikrofon og dens stativ leveres med subwooferen. Softwaren måler responsen ved lyttepositionen, hvorefter DSP’en korrigerer afvigelserne for at udjævne bassen dér, hvor man sidder. Indstillingen udføres én gang efter installationen og justeres igen, hvis møblering eller placering ændres.

Styring via app og trådløst

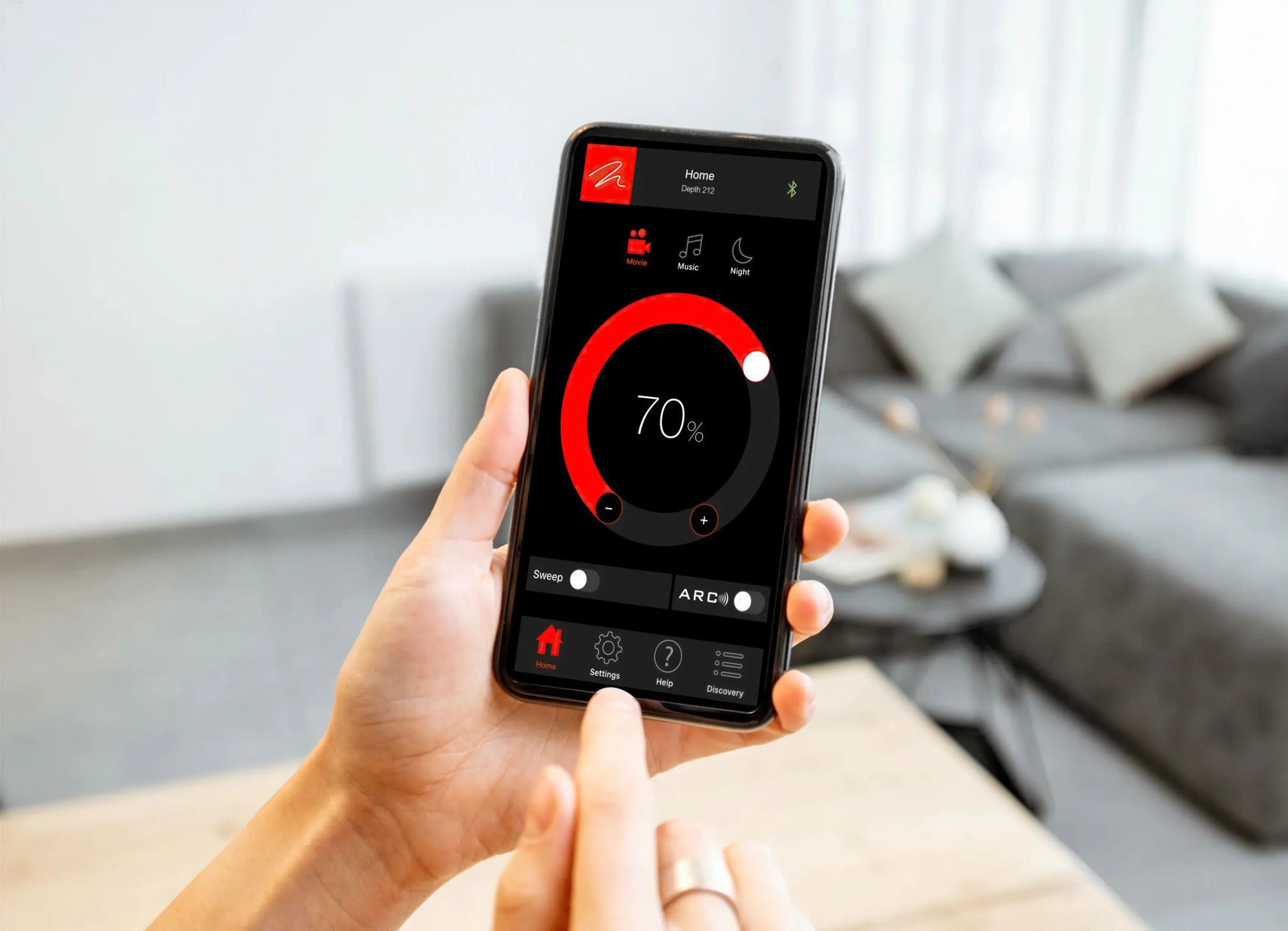

Alle parametre styres via Subwoofer Control-appen, der forbindes til subwooferen via Bluetooth. Niveauet kan justeres fra -40 til +12 dB. Lavpasfilteret dækker 35 til 120 Hz i trin på 1 Hz med valgfri orden: bypass, 3. eller 4. orden. Fasen kan justeres fra 0 til 180 grader med en grads præcision, polariteten vendes med ét tryk, og en dedikeret indstilling regulerer med plus eller minus 10 dB i området 20 til 30 Hz, infralydsområdet. Tre forudindstillede tilstande, Movie, Music og Night, tilpasser responsen til indholdet og tidspunktet.

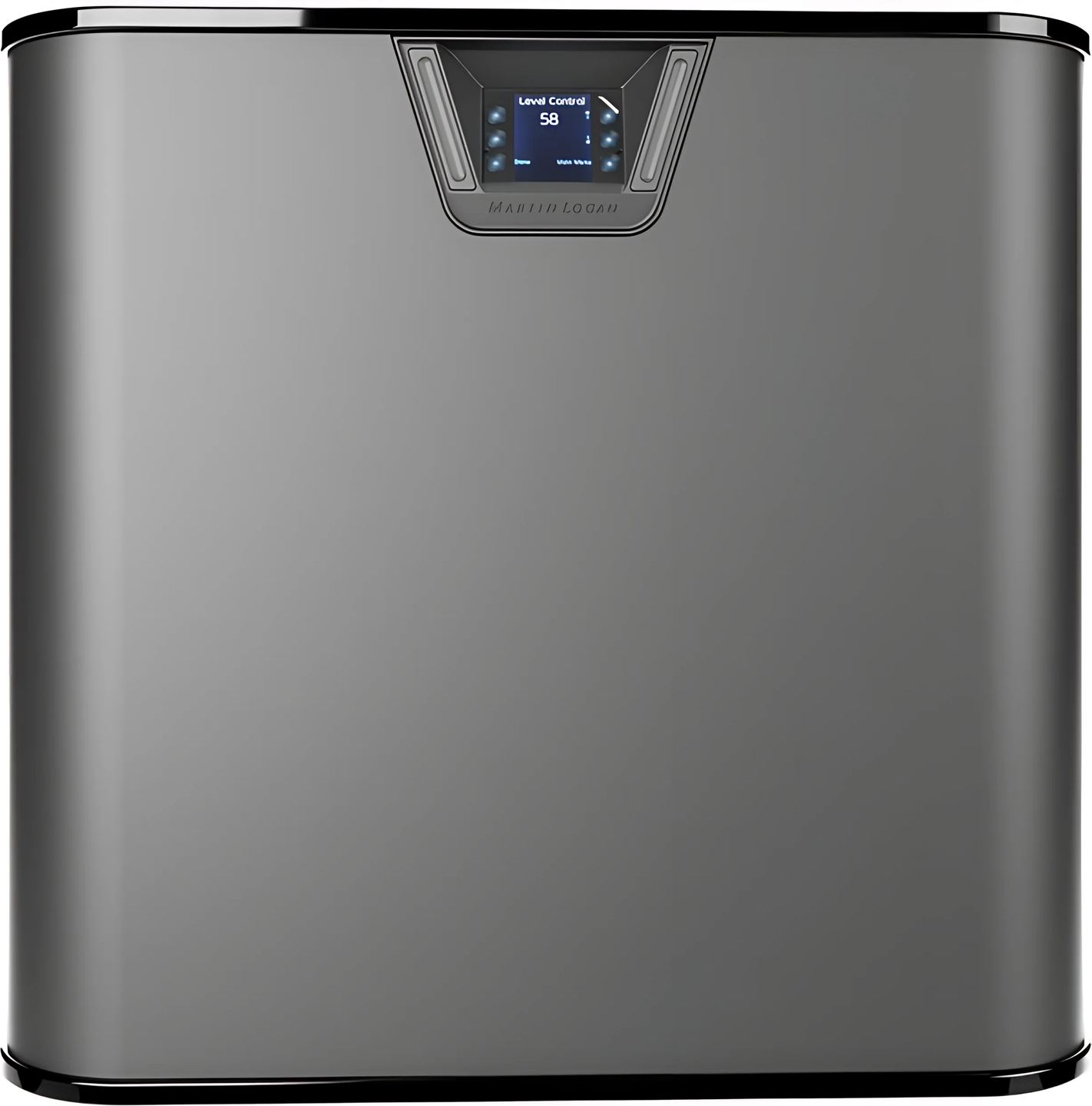

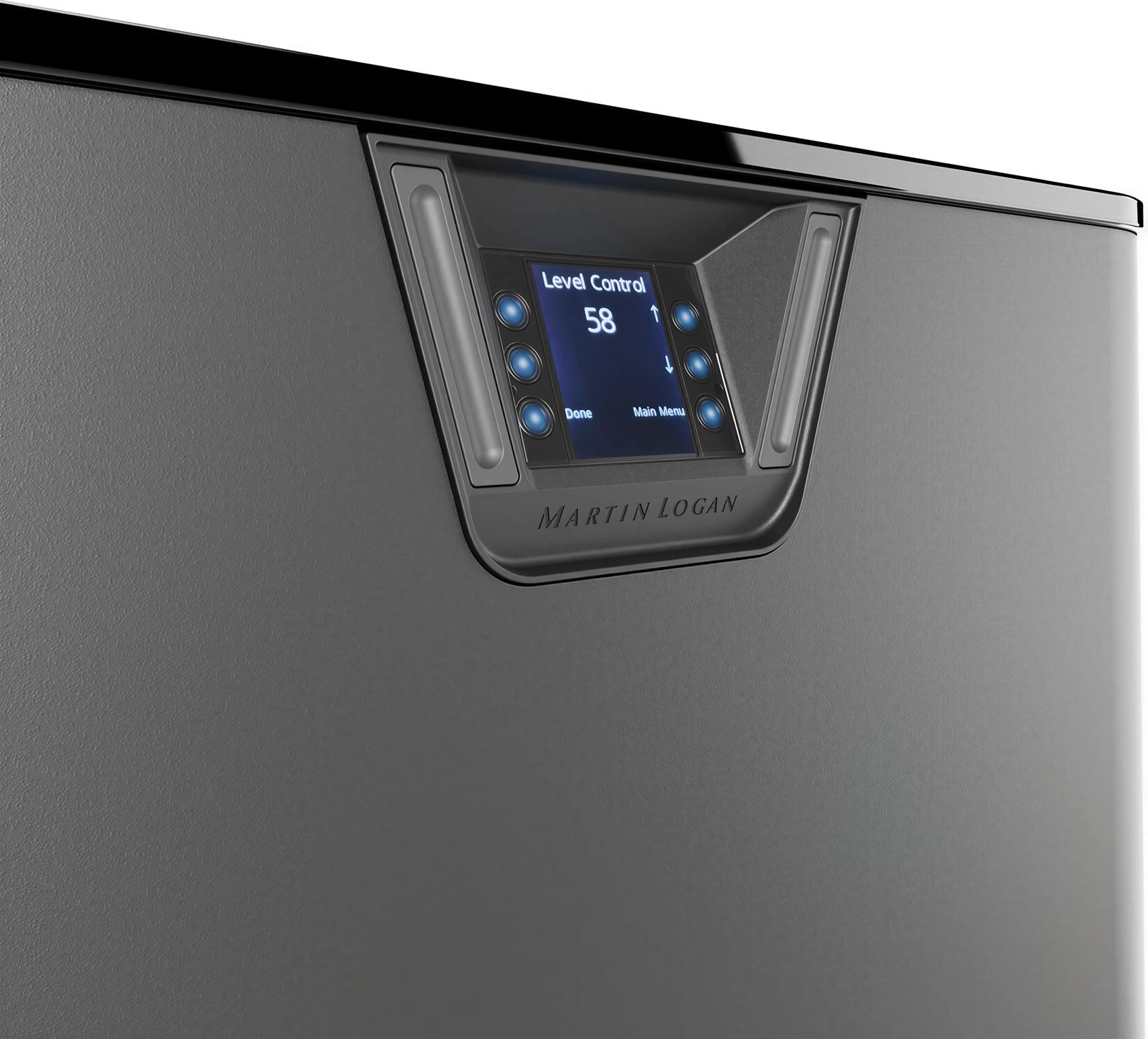

Subwooferen har også fysisk betjening for dem, der foretrækker det. Under « zig »-logoet på fronten skjuler sig en berøringsfølsom brugerflade med LED-display og seks bagbelyste zoner. Det samme logo fungerer som natlys: Farven kan konfigureres eller slukkes for et diskret udtryk. Forbindelsen mellem kilden og subwooferen kan være trådløs, da en modtager er indbygget, og en sender medfølger.

Kabinet og konvektionskøling

Kabinettet udgør en væsentlig del af arbejdet. Dets vægge kombinerer flere afstivninger og en variabel tykkelse fra 25 til 76 millimeter, så det forbliver inert, når woofere flytter luften. Forstærkeren er placeret skjult på bagsiden og køles ved konvektion: Kanterne af ekstruderet aluminium, der beklæder bagsiden, fungerer både som køleprofiler og luftindtag. Ingen ventilator, og dermed ingen mekanisk støj tilføjet til bassen.

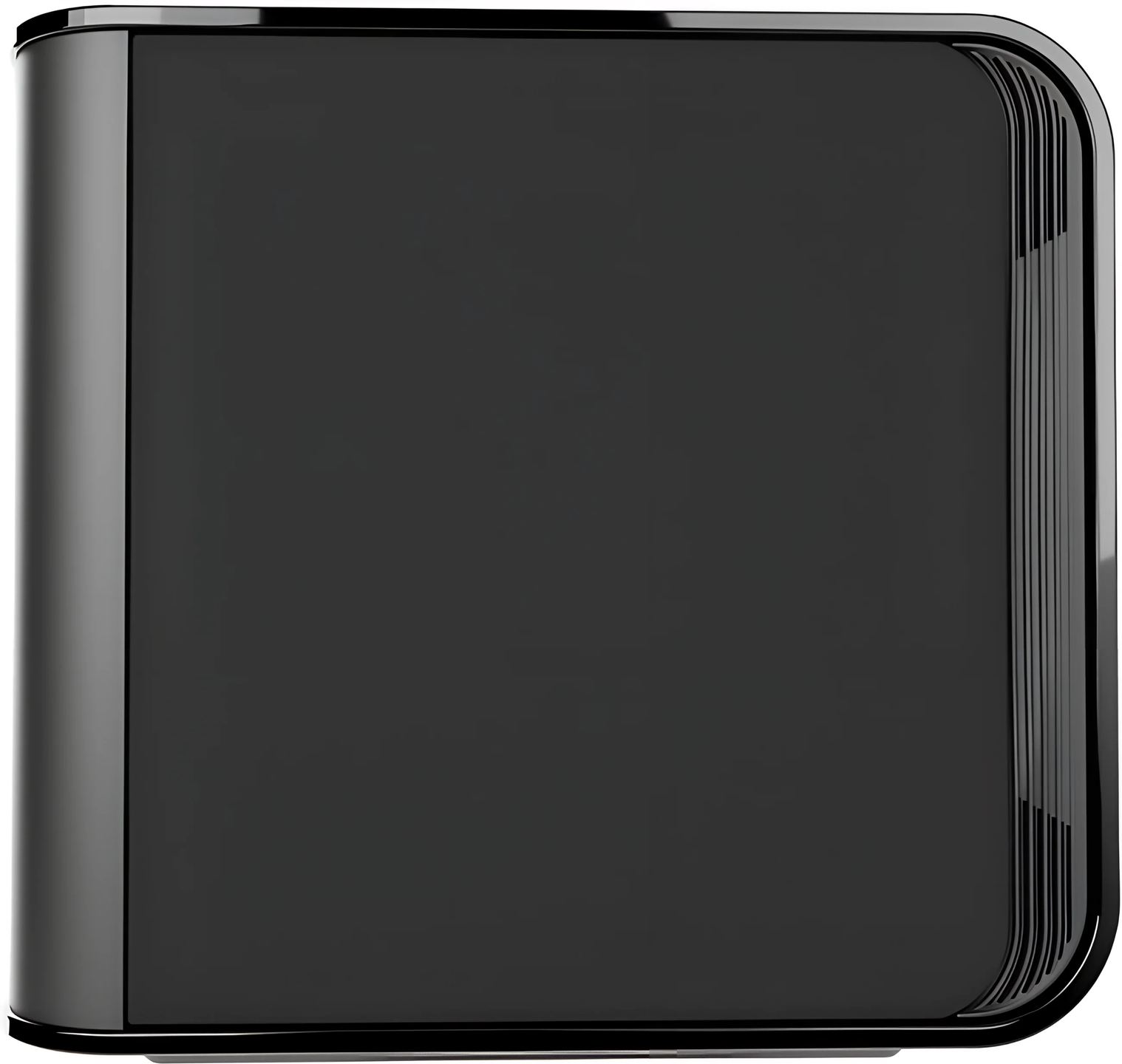

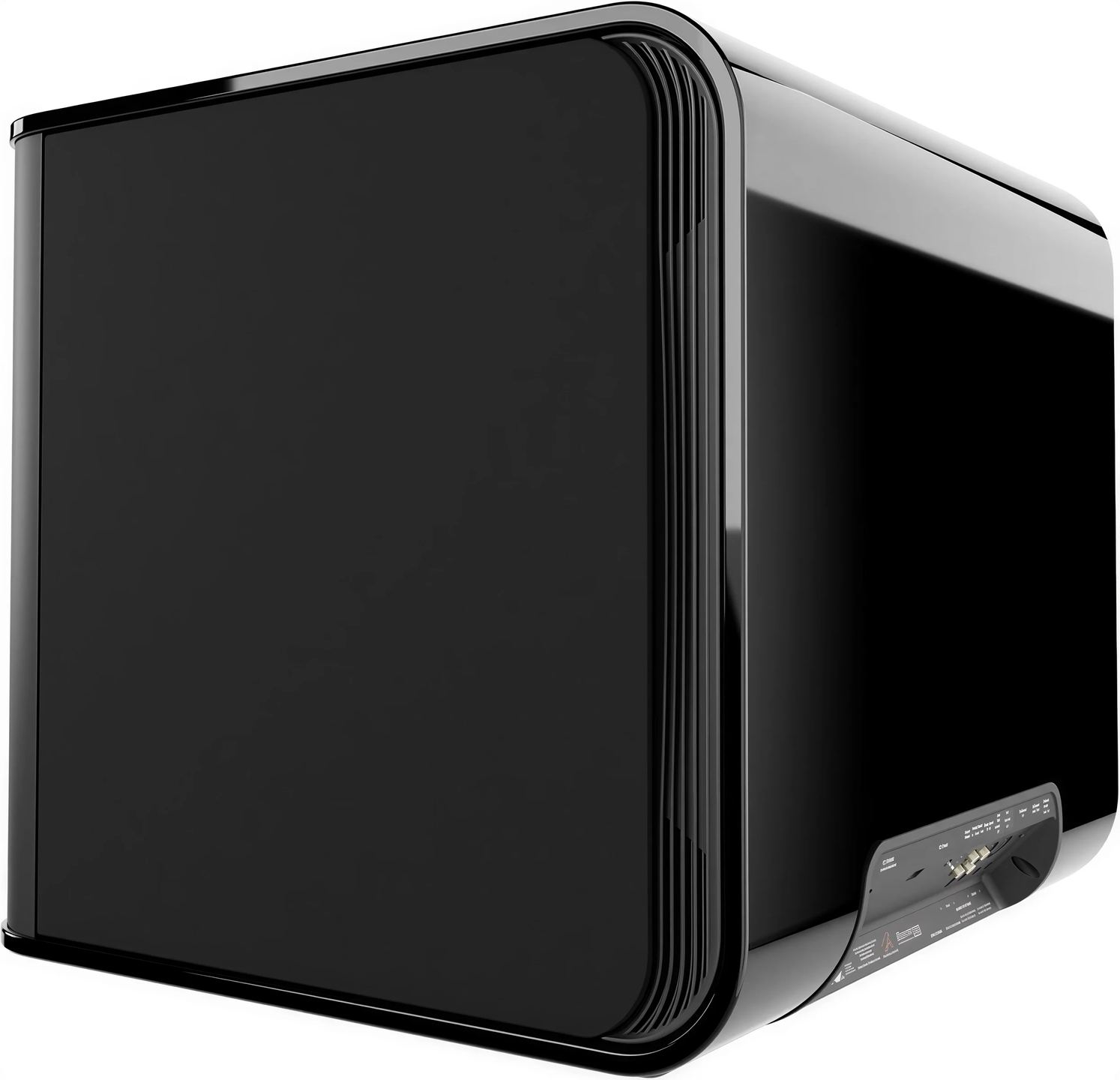

Under subwooferen er der integrerede antivibrationsfødder, og spikes medfølger til tæppebelagte gulve. Finishen er sort lak. Den måler 572 millimeter i højden, 580 i bredden og 595 i dybden og vejer 78,5 kilo, en vægt der i sig selv bidrager til hele konstruktionens stabilitet.

Tekniske specifikationer

Akustisk ydeevne

• Frekvensrespons: 18 Hz – 120 Hz ±3 dB (ekko-fri måling via LFE-indgangen)

Enheder

• Bassenheder: 2 × 380 mm (15”), støbt aluminiumskurv, lang slaglængde, Carbon Aerocore-membraner
• Carbon Aerocore-membran: trelagsstruktur
  • Kulfiber
  • PMI-skum
  • Glasfiber
• BalancedForce-konfiguration: to aktive woofere monteret modsat hinanden
• Ventilation: under spideren, ventileret svingspole, ventileret polkerne
• Demodulation: to kobberringe pr. højttaler

Forstærkning og signalbehandling

• Forstærkning: to reference-Class-D-forstærkere
  • Spidseffekt: 4400 W
  • RMS-effekt: 2200 W
• Digital signalbehandling: 64-bit Vojtko DSP-motor, 500 MHz
• Akustisk korrektion: Anthem Room Correction (ARC Genesis)
  • Kalibreringsmikrofon medfølger
  • Mikrofonstativ medfølger

Betjening og indstillinger

• Skjult berøringsinterface (TCI): LED-display, seks baggrundsbelyste berøringszoner
• Subwoofer Control-app: justering af alle parametre i realtid
• Indstillinger via Bluetooth
  • Niveau: -40 til +12 dB
  • Lavpasfilter: 35 Hz – 120 Hz (trin på 1 Hz)
  • Filterorden: bypass, 3., 4.
  • Fase: 0 – 180° (trin på 1°)
  • Polaritet: normal eller omvendt
  • Niveau 20 – 30 Hz: ±10 dB
  • Tilstande: Movie, Music, Night
• Bagbelyst «zig»-logo på fronten, farve kan konfigureres eller deaktiveres

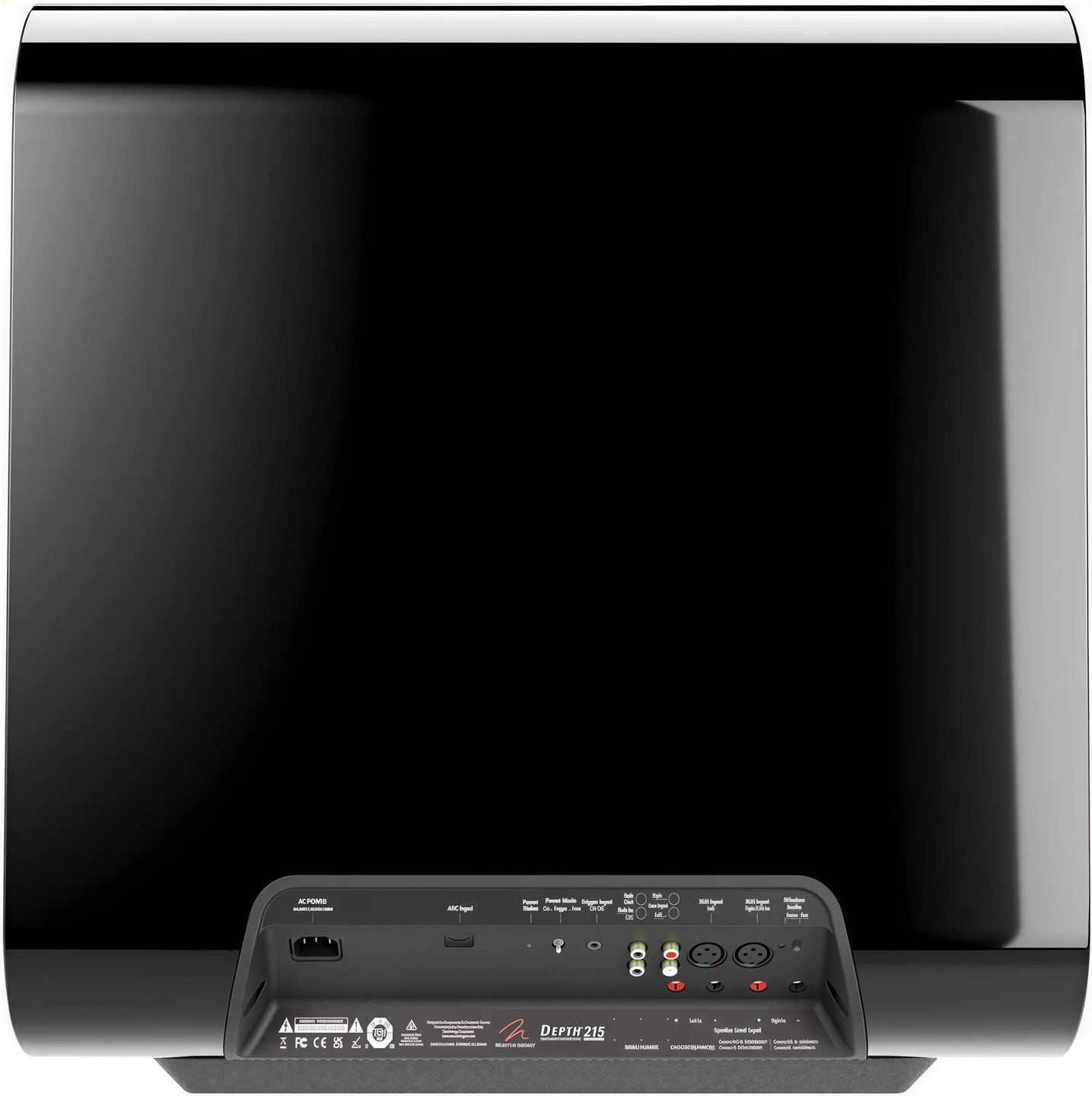

Tilslutninger

• Linjeniveauindgange: venstre, højre, LFE
• XLR-indgange: venstre, højre eller LFE (på højre indgang)
• Højttalerniveauindgange: venstre og højre (bananstik påkrævet)
• Udgang: RCA-subwooferudgang (sum af alle tilsluttede indgange)
• Trådløs: integreret modtager, sender medfølger

Kabinet

• Konstruktion: flere afstivninger, variabel tykkelse fra 25 til 76 mm
• Køling: skjult forstærker på bagsiden, konvektion via kanter af ekstruderet aluminium
• Integrerede vibrationsdæmpende fødder, spikes til tæppe medfølger

Generelt

• Finish: sort lak
• Mål (H × B × D): 572 × 580 × 595 mm
• Vægt: 78,5 kg

Strømforsyning

• Standby (trådløs deaktiveret): 0,5 W
• Standby (trådløs aktiveret): under 2 W (sender og subwoofer samlet)
