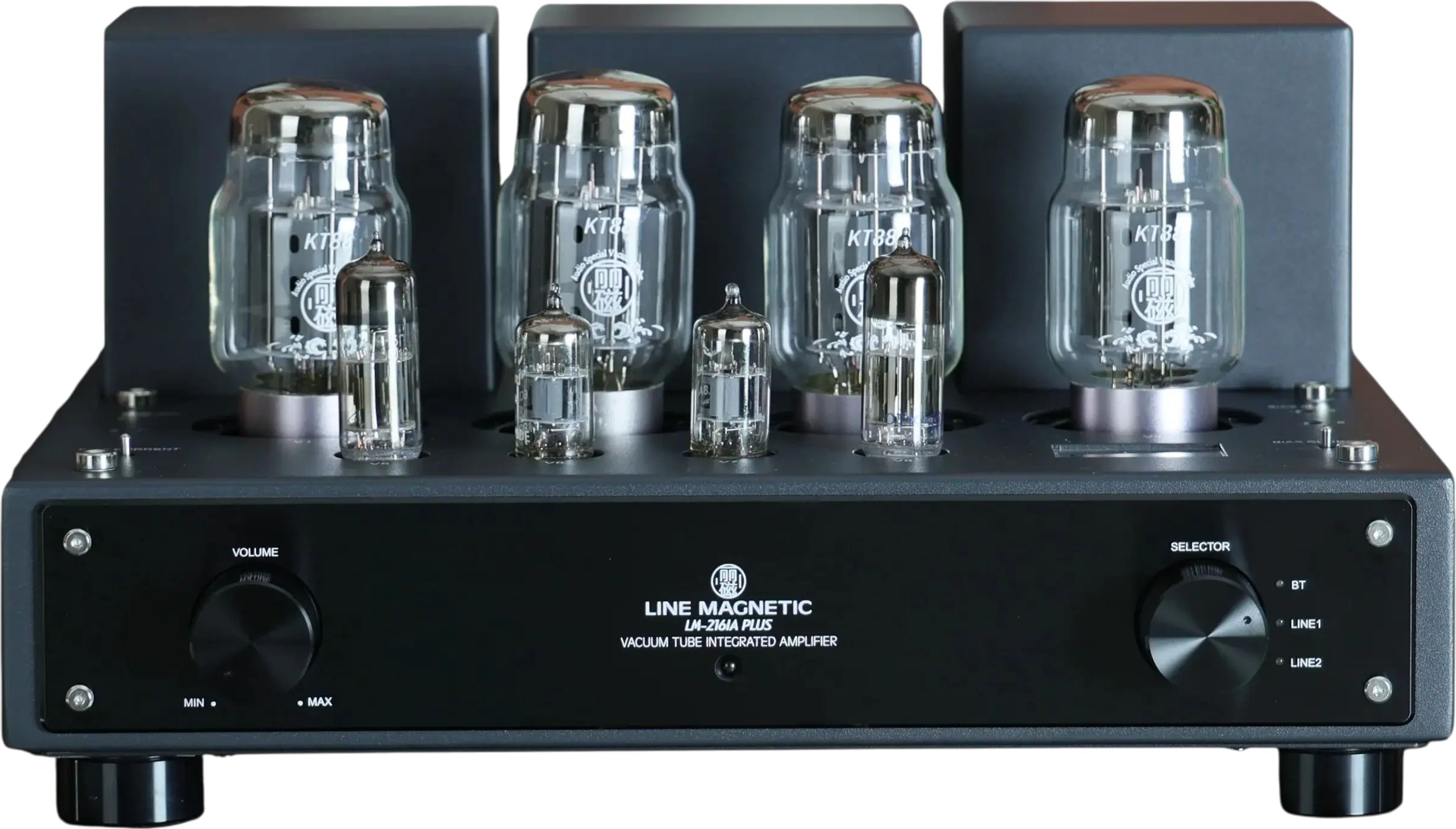

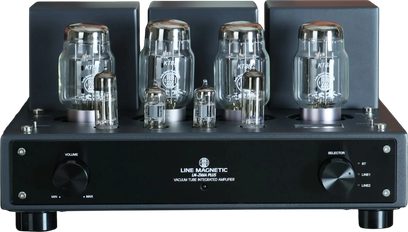

Line Magnetic LM-216IA plus

Line Magnetic LM-216IA plus, en revideret KT88 push-pull

En rørintegreret forstærker, der har bygget sit ry på fire KT88-rør i push-pull: det er udgangspunktet. Denne plus-version bevarer princippet og reviderer indgangstrinnene. Nye forforstærker- og driver-rør, effekten øget til 45 watt pr. kanal, indgangsfølsomheden hævet til 340 mV. Klasse AB og alt-i-én-formatet består, effektreserven øges.

Fire KT88 i klasse AB push-pull

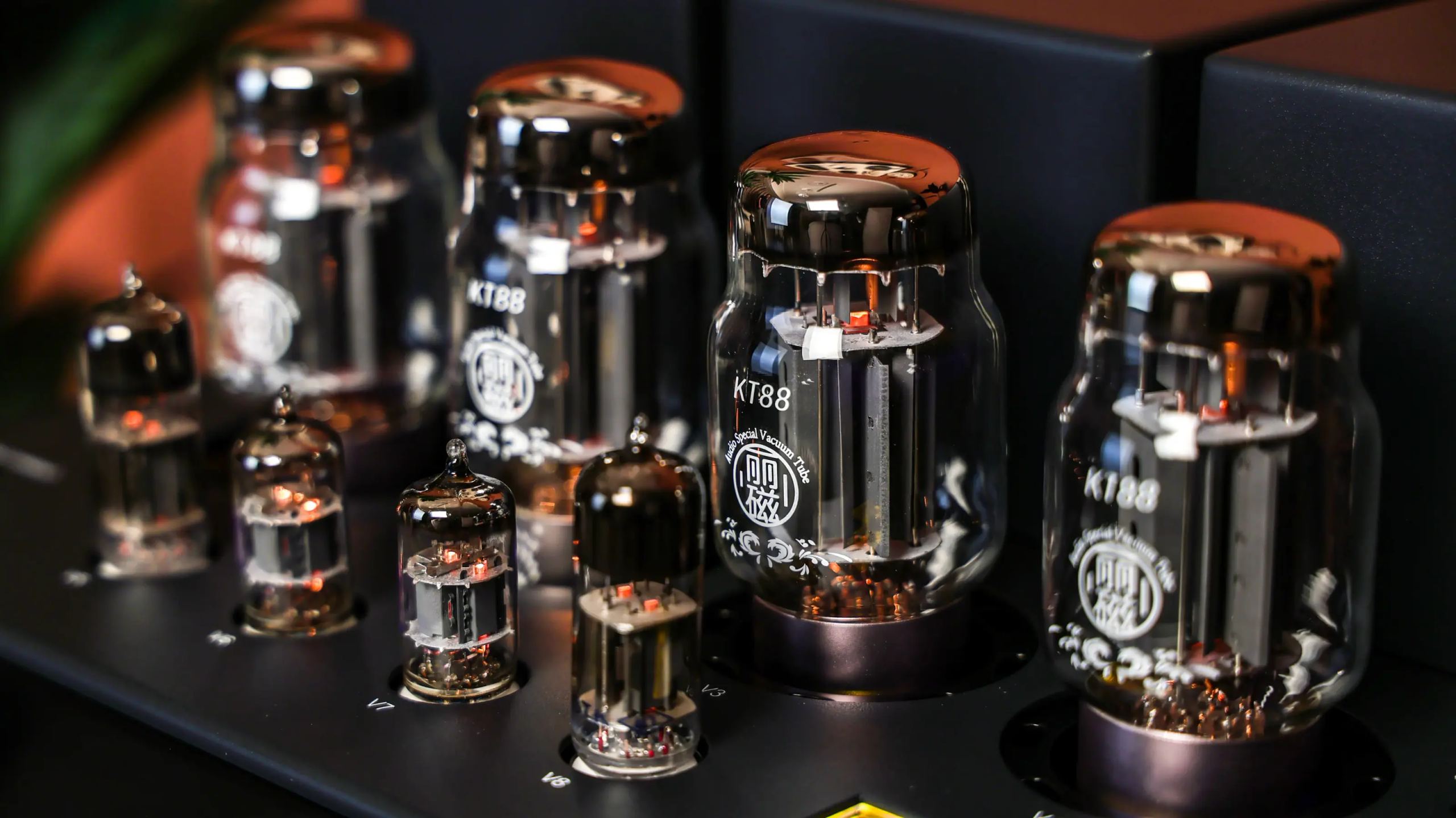

Effektdelen bygger på en kvartet af KT88-rør, to pr. kanal, monteret i push-pull. Princippet: I hver kanal arbejder to rør i modfase, det ene behandler signalets positive halvbølge, det andet den negative halvbølge. Denne symmetri annullerer en del af forvrængningen og fordobler den tilgængelige effekt sammenlignet med en konstruktion med ét enkelt rør. KT88 er et effektrør, der er kendt for sin kontrol i bassen og sin evne til at levere strøm, hvilket hjælper med at styre lidt krævende højttalere.

Driften i klasse AB forklarer de angivne 45 watt pr. kanal. På papiret virker tallet beskedent sammenlignet med transistorforstærkere, men en rørwatt opfører sig anderledes, når den nærmer sig mætning, med en mere gradvis klipning. Alligevel kræver 45 watt højttalere med en passende følsomhed for at yde deres bedste, et punkt jeg vender tilbage til nedenfor.

Triode- eller ultralineær-vælgeren

En omskifter på fronten skifter KT88-rørene fra den ene driftstilstand til den anden. I ultralineær tilstand leverer forstærkeren al sin effekt og sit greb, hvilket passer til musik med høj dynamik og højttalere, der kræver overskud. I triode-tilstand falder effekten, men mellemtoneområdet bliver blødere og mere fintfølende, en indstilling som Line Magnetic forbinder med stemmer, strygere og akustiske ensembler.

At skifte fra den ene til den anden ændrer lydens karakter uden at røre resten af kæden. Det er en enkel måde at tilpasse forstærkeren til en plade eller øjeblikkets ønske på, snarere end en gadget.

Redesigned indgangsrør

Det er her, plus-versionen adskiller sig fra den oprindelige forstærker. Småsignalet varetages ikke længere af de samme rør: to 12AU7 og to 6H6π står for spændingsforstærkningen og drivningen af effektrørene. Denne nye kombination kan drive KT88-rørene hårdere, deraf de 45 watt pr. kanal.

Den ændrer også, hvad forstærkeren kræver af kilden. Indgangsfølsomheden er 340 mV, altså den spænding en afspiller eller forforstærker skal levere for at bringe forstærkeren op på sin nominelle effekt. Værdien ligger fortsat inden for normen for moderne kilder: en netværksafspiller, en DAC eller en pladespiller via en phono-forforstærker når den uden problemer.

Punkt-til-punkt-kabling og manuel bias

Fremstillingen følger Line Magnetics egen metode: punkt-til-punkt-kabling, også kaldet fri ledningsføring, hvor komponenterne forbindes i hånden uden printplade. Det tager længere tid at producere, er lettere at reparere og undgår ætsebaner mellem trinnene. Volumenpotentiometeret er et motoriseret ALPS, koblingskondensatorerne er fra Realcap, og rørene sidder i steatit-sokler, en keramik der tåler varme. Transformatorerne er af EI-typen og håndviklede. Hele enheden vejer næsten 20 kilo i et kompakt format på 37,6 cm i bredden, hvor vægten primært kommer fra disse transformatorer og chassiset.

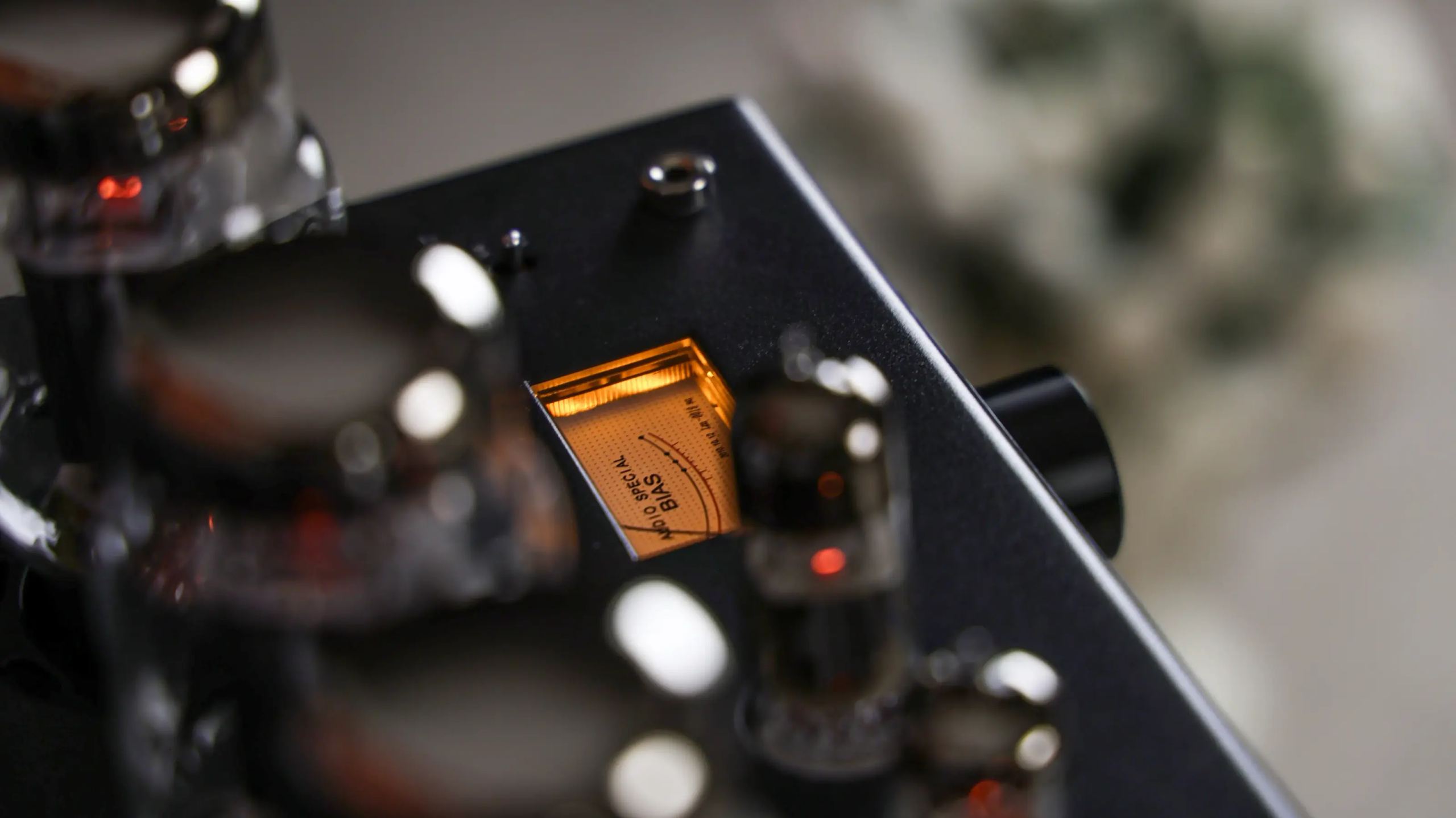

Bias for effektrørene indstilles manuelt. Et baggrundsbelyst VU-meter på fronten og justeringer på toppen af chassiset bruges til at indstille hvilestrømmen for hver KT88, rør for rør. Operationen er enkel, når man først har forstået logikken, men den kræver kontrol fra tid til anden samt ny justering ved hvert rørskift. Det er bagsiden af en konstruktion uden automatisk bias: lidt mere opmærksomhed til gengæld for direkte adgang til justeringen. Ved opstart lader en forsinkelse på omkring 30 sekunder rørene varme op, før signalet sendes igennem, hvilket skåner elektronikken.

Analoge kilder og valg af højttalere

Tilslutningerne er holdt til det væsentlige. Fire linjeindgange på RCA-stik tager imod analoge kilder: en CD-afspiller, en DAC, en netværksafspiller, en phono-forforstærker til en pladespiller. Der er ingen indbygget digital konverter eller phono-indgang og heller ingen trådløs modtagelse: Digitale kilder og en pladespiller med moving magnet-pickup kræver derfor et dedikeret led foran. Lydstyrken styres fra fronten eller med den medfølgende fjernbetjening i aluminium, mens kildevalget foretages på apparatet.

På højttalersiden tilbyder terminalerne 4 og 8 Ω-udgange: højttaleren forbindes til den udgang, der passer til dens impedans. Med 45 rørwatt får højttalere med en generøs følsomhed det bedste frem i forstærkeren, især i et mellemstort eller stort rum. Apparatet bruger 240 watt fra elnettet og afgiver varme under drift, som enhver rørforstærker: det er bedst at give den luft omkring sig og undgå at lukke den inde i et lukket møbel.

Tekniske specifikationer

Rørkonfiguration

• Forforstærkerrør: 12AU7 x 2, 6H6π x 2
• Effektforstærkerrør: KT88 x 4

Lydydelse

• Udgangseffekt: 45 W + 45 W (klasse AB push-pull)
• Frekvensrespons: 10 Hz – 50 kHz (-1,5 dB)
• Total harmonisk forvrængning: 1 % (1 kHz)
• Signal/støj-forhold: 87 dB

Indgangs- og udgangsspecifikationer

• Indgangsfølsomhed: 340 mV
• Indgangsimpedans: 100 kΩ
• Udgangsimpedans: 4 Ω, 8 Ω

Strømforsyning

• Strømforbrug: 240 W

Mål og vægt

• Mål (B x D x H): 376 x 345 x 191,5 mm
• Nettovægt: 19,6 kg
