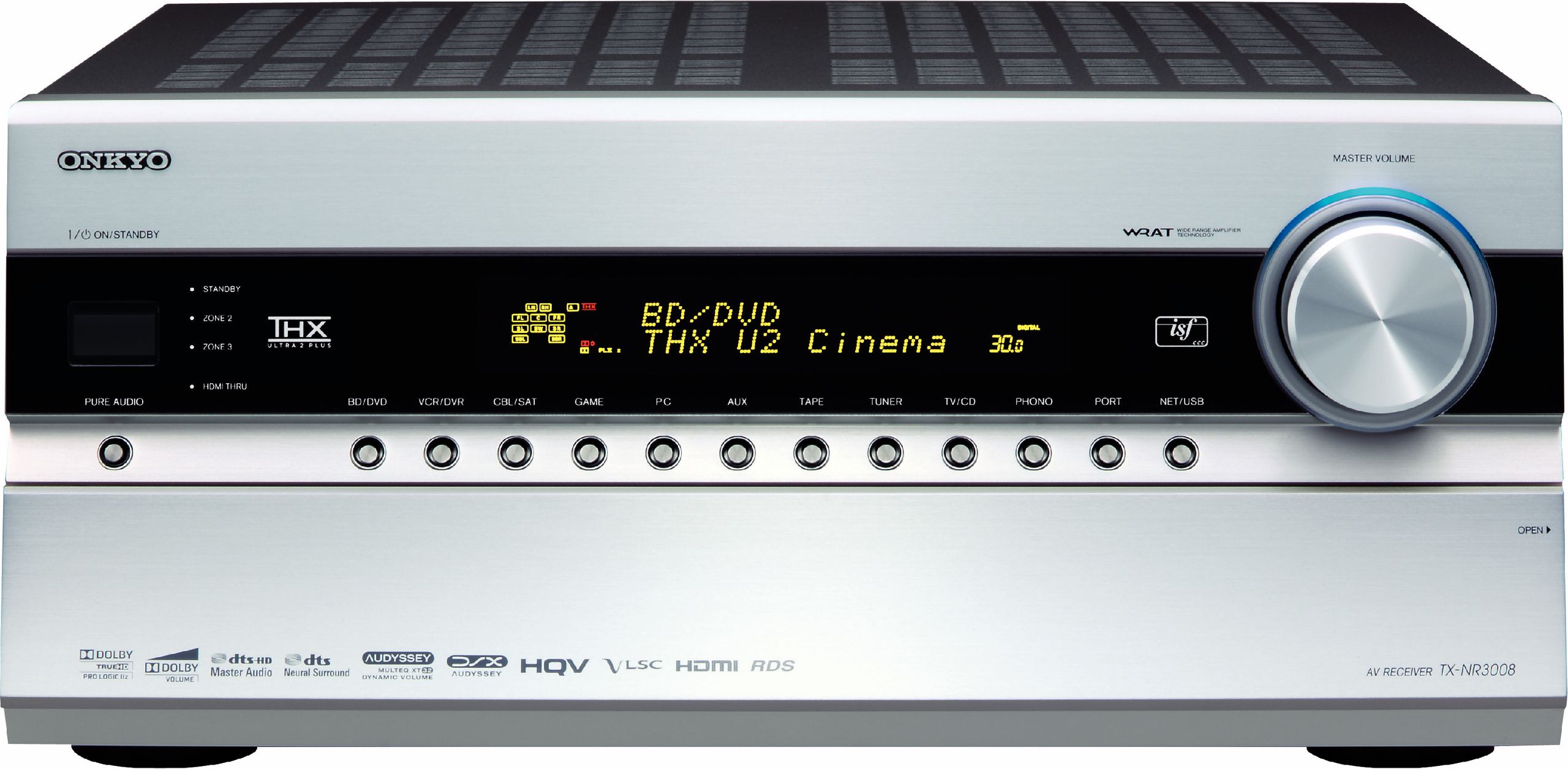

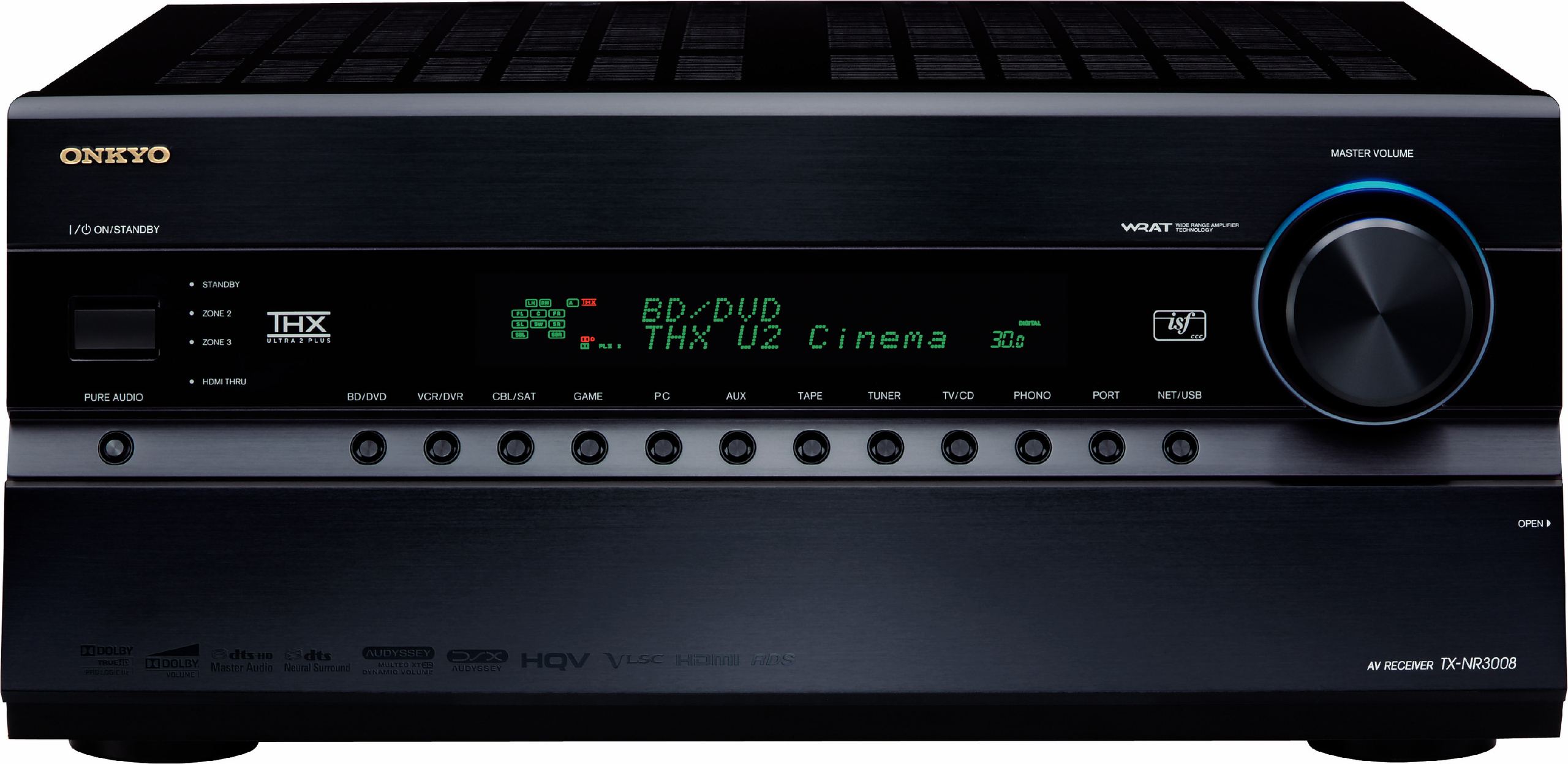

Onkyo TX-NR3008

Kredsløb Vector Lineær Formning (VLSC)

Konventionelle D/A-konverteringsmetoder reducerer den impulsbaserede, digitale støj i konverteringsfasen, men kan ikke fjerne den helt.

WRAT-teknologien byder på tre fordele:

Lavstrøms-modkoblingsdesign, der sikrer ekstremt præcist lyd, selv under spidser.

Lukkede jordsløjfekredsløb, der tillader afspilning ved meget høje lydstyrker uden forvrængning.

Høj momentan strømrespons, der fanger hele lydpåvirkningen af filmlydspor.

Afsnit forstærker

• WRAT (Wide Range Amplifier Technology)
• Forstærkning med tretrins Darlington omvendt kredsløb
• Massiv højeffekt H.C.P.S transformer
• Lydstyrkekontrolkredsløb med optimeret forstærkning
• Overdimensionerede transistorer til høje strømme

Nominel udgangseffekt: 200W ved 6 Ω, 1 kHz, 1 kanal drevet (IEC)

• Dynamisk effekt
  • 320 W (3 Ω, front)
  • 270 W (4 Ω, front)
  • 160 W (8 Ω, front)

Målinger

• THD (Total harmonisk forvrængning): 0,05 % (nominel spænding)
• Dæmpningsfaktor: 60 (front, 1 kHz, 8 Ω)
• Phono overload: 70 mV (MM 1 kHz 0,5 %)
• Frekvensgang: 5 Hz - 100 kHz/+ 1 dB, - 3 dB (direct mode)
• Højttalerimpedans: 4 eller 6 Ω - 16 Ω
• Indgangsfølsomhed og impedans:
  • 200 mV/47 kΩ (LINE)
  • 2,5 mV/47 kΩ (PHONO MM)
• Udgangsniveau og impedans RCA
  • Nominelt: 1 V/470 Ω (PRE OUT)
  • Maksimum: 5,5 V/470 Ω (PRE OUT)
• Tone
  • ± 10 dB, 50 Hz (BASS)
  • ± 10 dB, 20 kHz (TREBLE)
• Signal-støj forhold
  • 110 dB (LINE, IHF-A)
  • 80 dB (PHONO, IHF-A)

Lydbehandling

• 3 stk. 32 bit DSP chips (DA830 x 1, DA788 x 2)
• PLL kredsløb (Phase Locked Loop) med meget lav svingning for bedre lydkvalitet
• DTS Neural Surround dekoder
• 4 DSP spiltilstande: Rock, Sport, Action og RPG
• Music Optimizer til komprimerede digitale lydfiler
• Direct Mode, ren lyd tilstand
• A-Form Lytteindstillingshukommelse
• Theater-Dimensional funktion

Dekodning

• Dolby Prologic IIz
• Dolby Volume
• Dolby True HD
• DTS-HD Master Audio
• DTS-HD High-Resolution Audio
• THX Loudness Plus
• Audyssey DSX
• Lineær PCM 2-kanals (32 - 192 kHz, 16/20/24 bit)
• Lineær PCM flerkanals (op til 7.1 kanaler, 32 - 192 kHz, 16/20/24 bit)

Videoafsnit

• Indgangsfølsomhed/Udgangsniveau og impedans
  • 1 Vp-p/75 Ω (komponent og S-Video Y)
  • 0,7 Vp-p/75 Ω (PB/CB, PR/CR komponent)
  • 0,28 Vp-p/75 Ω (S-Video C)
  • 1 Vp-p/75 Ω (Composite)
• Frekvensgang for komponentvideo: 5 Hz - 100 MHz/+ 0 dB, - 3 dB

Funktioner

• HDMI opskalering op til 1080p med HQV Reon-V
• VLSC (Vector Linear Shaping Circuitry)
• Stor transformer og to separate transformere til lyd- og videobehandling
• 192 kHz/24 bit Burr-Brown digital-til-analog konvertere (PCM1796 x 6) til alle kanaler
• DSD Direct til Super Audio CD
• Audyssey MultEQ XT32 til korrektion af rumakustiske problemer og højttalerkalibrering
• Dolby Volume for fremragende lyd ved alle lydstyrkeniveauer
• Netværksfunktioner til afspilning af lydfiler (MP3, WMA, WMA Lossless, FLAC, WAV, Ogg Vorbis, AAC, LPCM)
• Internetradioforbindelse
• Forstærket Zone 2/3 og Zone 2/3 pre-out til afspilning i et andet rum
• Zone 2 Monitor udgang (komposit)
• Bi-forstærkning og BTL (Bridged Transless)
• 18 mm messing audio indgange med guldplade (TV/CD og Phono)

Andet

• ISF video-kalibrering (Imaging Science Foundation)
• Windows 7 og DLNA 1.5 certificering
• Firmwareopdateringer via Ethernet/USB
• Audyssey Dynamic EQ, Audyssey Dynamic Volume
• Praktisk skærmmenu
• Uafhængig crossover frekvensindstilling (40/50/60/70/80/90/100/120/150/200 Hz)
• A/V synkroniseringsjustering (op til 250 ms i trin på 5 ms)
• Kompatibel med RI dockingstation (Remote Interactive) til iPod

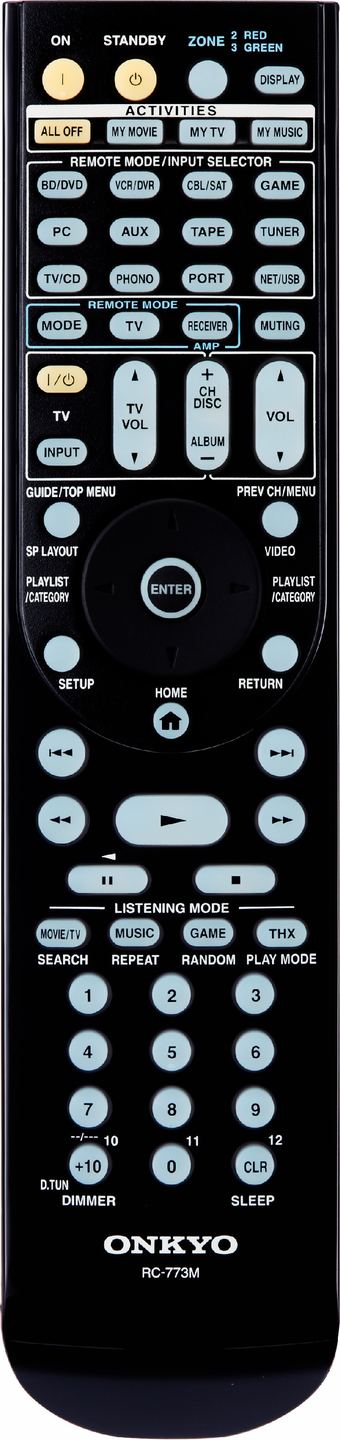

• Fjernbetjening RI med tovejskommunikation

Tilslutning

• 8 HDMI 1.4a indgange og 2 udgange (med ARC lydretur)
• 4 S-Video indgange og 1 udgang
• 1 analog RGB videoindgang (D-Sub, 15-ben)
• 6 digitale indgange (3 optiske - 3 koaksiale)
• 5 A/V indgange (1 frontindgang/4 bagindgange) og 1 udgang
• 7.1 flerkanals pre-out indgange
• Komponentswitch (3 indgange og 1 udgang)
• 9 analoge lydindgange inkl. 1 phonoindgang
• 9.2 flerkanals pre-out udgange
• RS232 og infrarød tilslutning (ind/ud)
• Højttalertilslutning med bananstik
• Front USB-indgang til hukommelsesenheder og forskellige iPhone/iPod-modeller
• Universal port til iPod dock + 1 VGA-indgang til PC

Tunerafsnit

• 40 forudindstillede stationer
• Frekvensområde FM: 87,5 MHz - 108,0 MHz, RDS
• Frekvensområde AM: 522/530 kHz - 1611/1710 kHz

Generelt

• Strømforbrug:
  • Tændt: 1060W
  • Standby: 0,3W
• Mål (B x H x D): 435 x 198,5 x 463,5 mm
• Vægt: 25 kg
