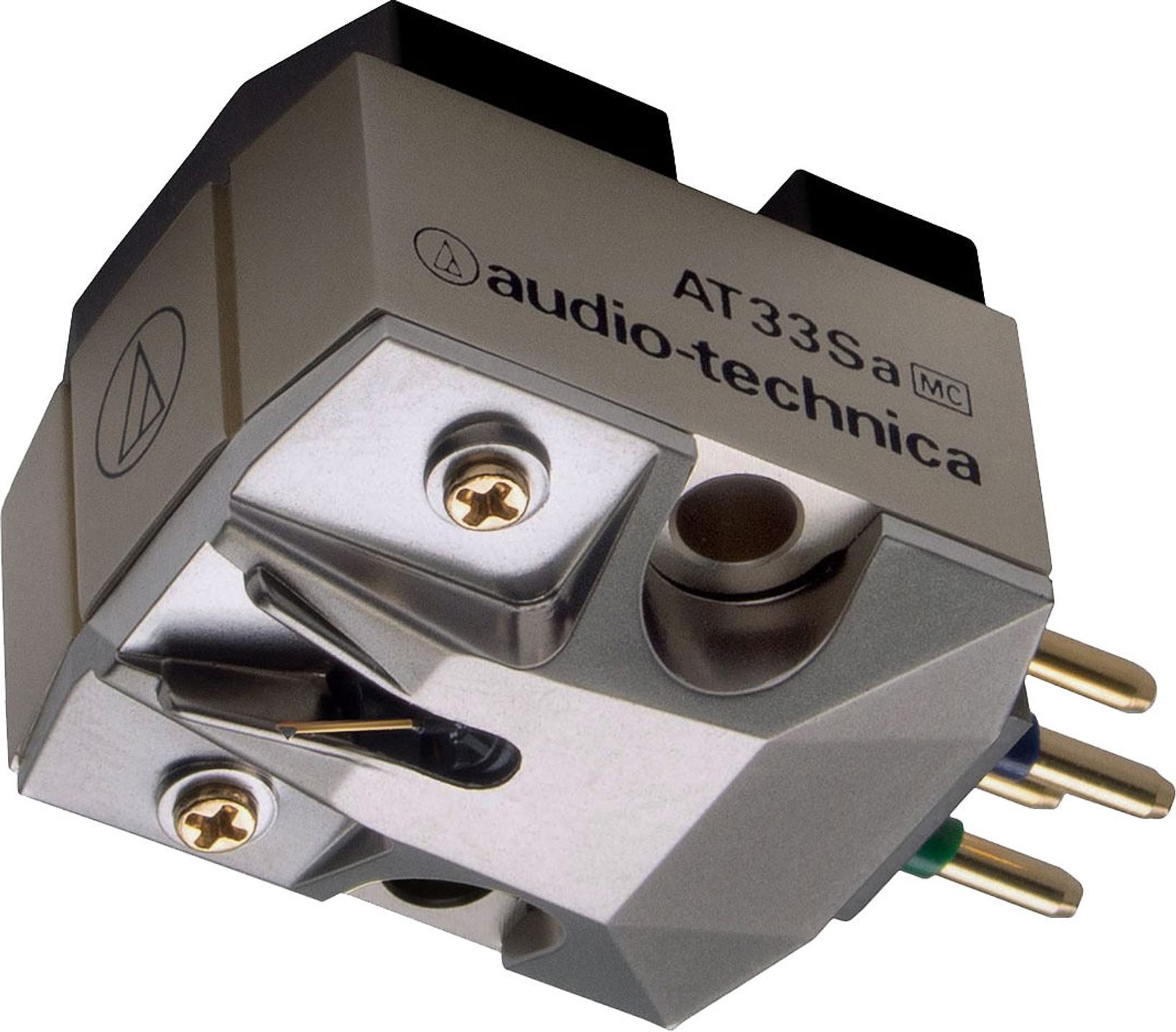

Audio Technica AT33SA

AT33sa-pickuppen er den første Audio-Technica bevægelige spole-pickup med en Shibata-diamantspids. Udover bedre diskantydelse takket være den ideelle kontaktflade sikrer Shibata-spidsen faste og rigt klingende bas- og mellemtoneområder. Shibata-spidsen er monteret på en borkantilever med dobbelt dæmpning, der forbedrer lydkvaliteten betydeligt.

Avanceret boret kantilever med reduceret masse

AT33sa-pickuppen bruger en afrundet borkantilever. Den afrundede form og det reducerede antal spoleviklinger reducerer massen og giver pickuppen bedre diskantydelse og en mere afbalanceret gengivelse.

Neodymmagnet med øget magnetisk energi og permendurstruktur

Denne model bruger en neodymmagnet med maksimalt energiprodukt (BHmax) på 50 [kJ/m3]; strukturen er lavet af permendur, et materiale med høj mætningsfluxdensitet og exceptionelle magnetiske egenskaber, som yderligere forbedrer koncentrationen af det magnetiske felt omkring spolerne.

Bevægelige spole af PCOCC-tråd

Spolerne af PCOCC-tråd giver en renere audio signaltransmission, da signalet ikke påvirkes af korngrænseeffekter i elektronernes emissionsretning. PCOCC = Pure Copper by Ohno Continuous Casting process (iltfrit enkrystallinsk kobber af høj renhed).

Dobbelt bevægelig spole, høj kanaladskillelse, udvidet frekvensrespons

Grundstrukturen er en typisk bevægelig spole-pickup med separate cylindriske spole for venstre og højre kanal. Da udgangsspændingen genereres uafhængigt i hver kanal, sikrer denne konstruktion enestående venstre/højre-adskillelse. Hvis signalet fra den ene kanal siver over i den anden opstår der intermodulationsforvrængning, som markant forringer lydkvaliteten og bredde af stereobilledet. Denne pickups konstruktion giver en klar, blød lyd. Desuden har de to spole en omvendt V-konfiguration, som effektivt reducerer den effektive bevægelige masse “set” af læsespidsen. Denne konstruktion begrænser overflødige spolebevægelser og reducerer dermed forvrængning yderligere.

VC-form med begrænset overflødige vibrationer

VC-formen, der holder spolerne på plads, er fremstillet af hård syntetisk harpiks blandet med kaliumtitanat for at øge stivheden yderligere. Denne forbedring resulterer i lavere vægt og yderligere reduktion af overflødige vibrationer.

Solidt chassis med fokus på stivhed

Pickup-chassiset er præcisionsstøbt af hårdt aluminiumlegering. Der er anvendt meget hård syntetisk harpiks som sandwichkonstruktion på over- og undersiden af chassiset for at eliminere parasitisk resonans. Dette reducerer overflødig støj samtidig med, at stivhed og signal-/støjforholdet forbedres.

Stereo pickup med bevægelige spole, Shibata profilnål

• Type Dobbelt bevægelig spole
• Montering 1⁄2 tommers fatning

Målinger

• Frekvensområde 15 - 50.000 Hz
• Korpusmateriale Aluminium/Syntetisk harpiks
• Kanaladskillelse 30 dB (ved 1 kHz)
• Kanalbalance 0,5 dB (ved 1 kHz)
• Udgangsspænding 0,4 mV (ved 1 kHz, 5 cm/s)
• Vertikal trackingvinkel 23°
• Vertikal trackingkraft 1,8 til 2,2 g (standard 2 g)
• Nåltype Shibata
• Nålspidsradius Shibata
• Nålfastgørelse Firkantet skaft integreret diamantspids
• Cantilever Massiv boret
• Spoleimpedans 10 Ω (ved 1 kHz)
• Spoleinduktans 22 μm (ved 1 kHz)
• DC modstand 10 Ω
• Statisk overensstemmelse 40 × 10-6 cm/dyne
• Dynamisk overensstemmelse 10 × 10-6 cm/dyne (100 Hz)
• Anbefalet belastningsimpedans ≥ 100 Ω (med forforstærker tilsluttet)

Generelt

• Dimensioner (b x h x d): 16 x 16,6 x 26,5 mm
• Vægt: 6,9 g
• Medfølgende tilbehør:
  • Ikke-magnetisk skruetrækker
  • Antistatisk børste til nål
  • 2 skiver
  • 2 møtrikker
  • 2 monteringsskruer 13,5 mm
  • 2 monteringsskruer 18 mm
  • 1 plastikbeskytter
  • 1 sæt PCOCC-forbindelsesledninger (AT6101)
