Line Magnetic LM-845IA sort, integreret forstærker med 845-trioder

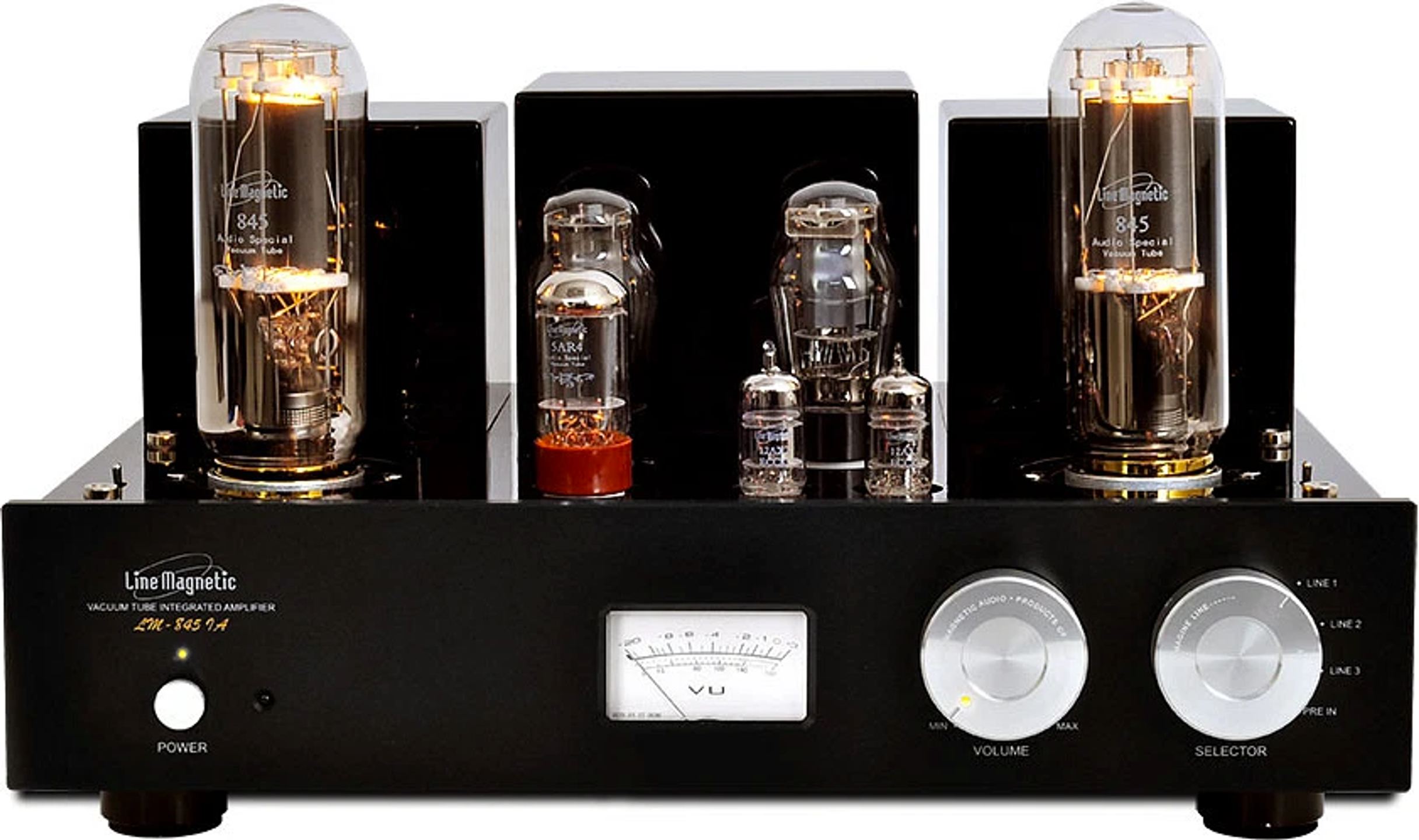

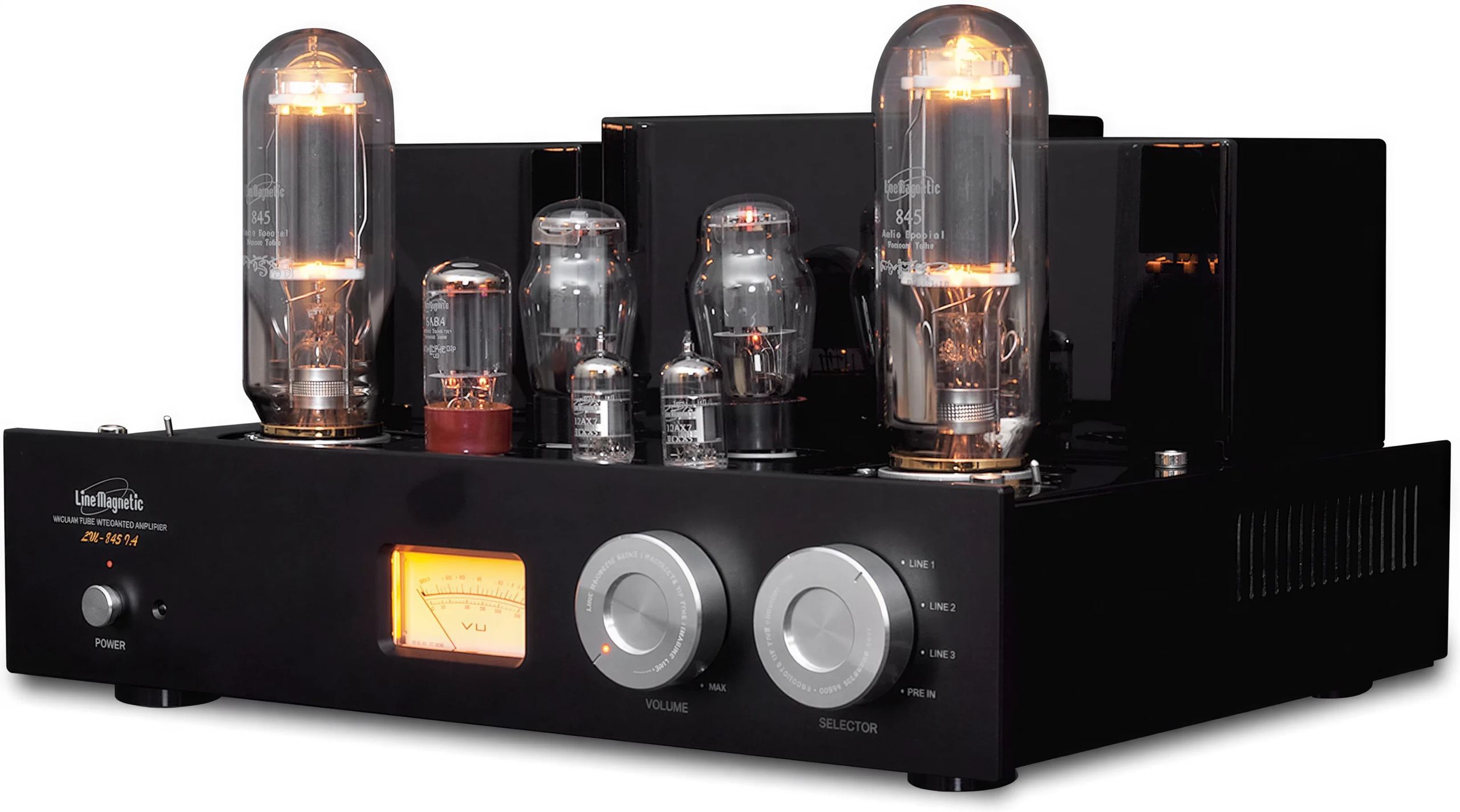

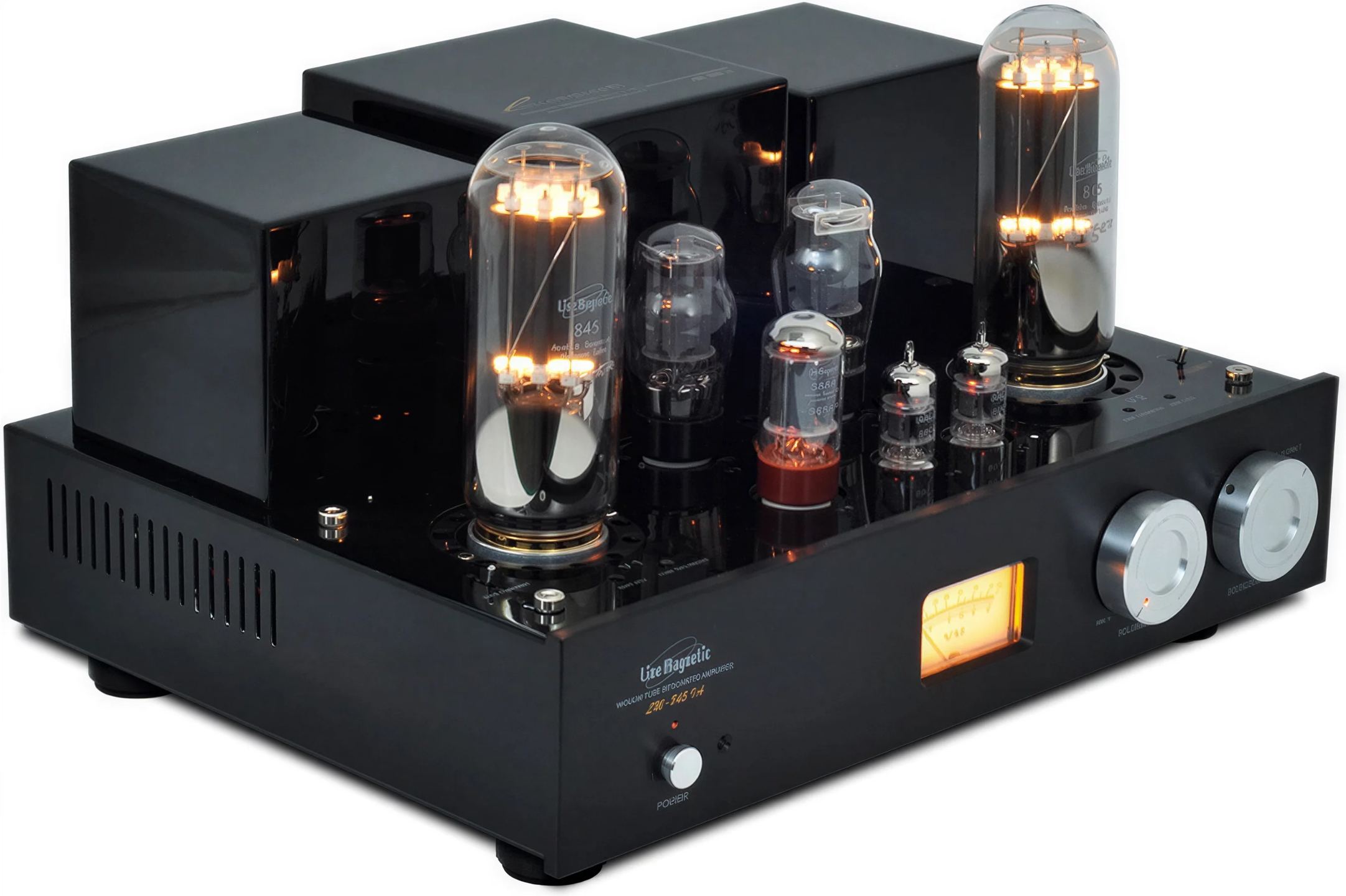

To 845-trioder monteret frit, et baggrundsbelyst amperemeter i fronten og 33 kg på vægten. Denne integrerede stereoforstærker overlader hele forstærkningen af hver kanal til ét enkelt stort rør, der arbejder konstant. Det giver 22 watt pr. kanal. Det er en høj effekt for denne type kredsløb, nok til at man kan klare sig uden højttalere med meget høj virkningsgrad, selv om disse fortsat er dens mest naturlige partnere.
Én 845-triode pr. kanal i klasse A
I en klassisk rørforstærker, kaldet push-pull, deler to rør hver kanal: Det ene forstærker den positive halvdel af signalet, det andet den negative. LM-845IA er en single-ended-forstærker: På hver kanal behandler én enkelt 845-triode hele bølgen. Den arbejder i ren klasse A, det vil sige, at den leder konstant, også uden musik. Der er derfor ingen overgang mellem to signalhalvdele. Den forvrængning, der er tilbage, består primært af lige harmoniske, som øret mindst opfatter som generende. Det officielle tal på 1 % forvrængning ved 1 kHz er højt på papiret, men normalt for denne type kredsløb, der næsten helt undværer modkobling.
845 er en direkte opvarmet triode, der kom til i 1930’erne til brug i radiosendere. Den arbejder med en anodespænding i størrelsesordenen en kilovolt, og det er det, der gør det muligt for den at levere 22 watt i single-ended, hvor en 300B er begrænset til nogle få watt. En så stor triode kræver en høj spænding på gitteret. Derfor placerer Line Magnetic to 6P3P-driverrør fra 6L6-familien foran den, som selv har to 12AX7 foran sig på indgangen. Et 5AR4-ensretterrør står for ensretningen af højspændingen, hvor mange apparater nøjes med dioder.
Denne konstruktion har en energimæssig pris. Apparatet bruger 320 W under drift, uanset lydstyrke, og næsten al denne energi bliver til varme.
Hvilke højttalere passer til 22 watt i single-ended
Udgangstransformerne har tre udtag, 4, 8 og 16 ohm, der tilpasser forstærkeren til højttalerens nominelle impedans. Med højttalere med mindst 90 dB følsomhed er 22 watt nok til en stue af almindelig størrelse. Jo højere virkningsgrad, desto mere reserve er der til peaks, og hornmodeller som dem i Klipsch’ Heritage-serie får et betragteligt lydniveau ud af den. Lavfølsomme 4-ohm-højttalere (omkring 85 dB) med store basenheder, der skal kontrolleres, er den egentlige grænse: Forstærkeren når sit maksimum før dem, og bassen mister fasthed.
Med meget følsomme højttalere kan en svag resterende brum høres på tæt hold med øret helt inde ved højttaleren. Brumjusteringen (hum balancer) på toppen af apparatet bruges til at bringe den ned på et minimum. Frekvensområdet strækker sig fra 20 Hz til 50 kHz ved ±1,5 dB.
Tre linjeindgange og en direkte indgang til effekttrinnet

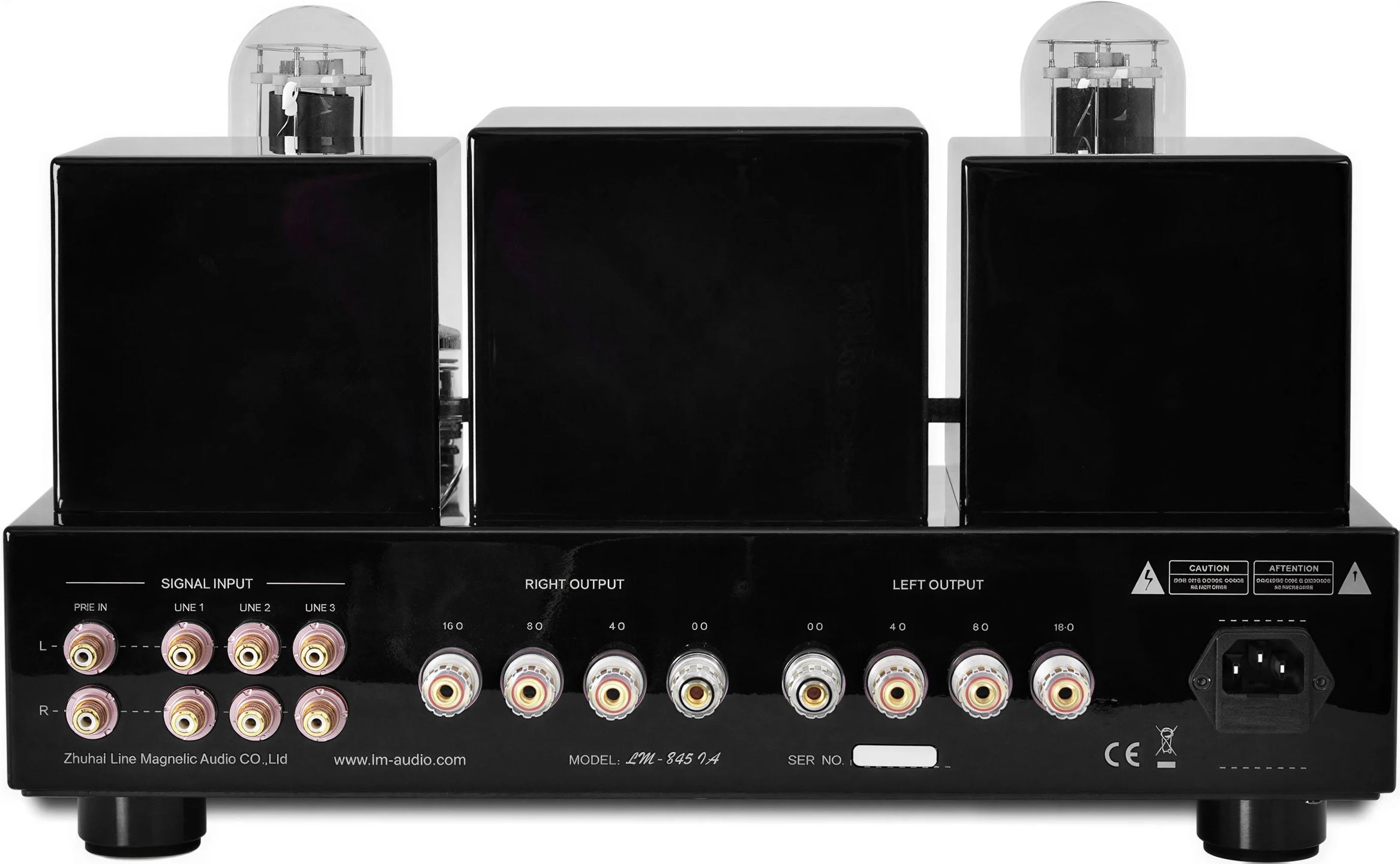

Bagpanelet har kun ubalancerede analoge indgange. Der er tre RCA-par på linjeniveau (200 mV følsomhed, 100 kΩ impedans), hvor man kan tilslutte en cd-afspiller, en netværksafspiller eller en DAC. Apparatet har hverken indbygget DAC, Bluetooth, hovedtelefonudgang eller XLR-indgang. Kilderne skal derfor planlægges derefter.
Den fjerde indgang, Pre In, går direkte til effekttrinnet uden om volumenpotentiometeret. LM-845IA fungerer så som en stereoeffektforstærker styret af en ekstern forforstærker, der håndterer lydstyrken. Skrueterminalerne til højttalerne accepterer bananstik.
Den infrarøde fjernbetjening LM-02 er begrænset til lydstyrke og mute. Valg af indgang sker på fronten.
Et amperemeter til at følge biasen på 845-rørene

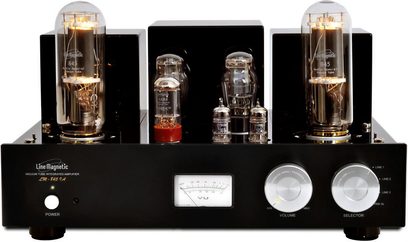

Amperemeteret i fronten måler hvilestrømmen (biasen) for hver 845-triode. Det er den værdi, der viser, om et effektrør arbejder i det rette arbejdspunkt. Den driver langsomt, efterhånden som rørene ældes, og skal kontrolleres en gang imellem samt ved hvert skift af 845-rør. Justeringen foretages på toppen af apparatet uden adskillelse eller måleudstyr. En omskifter gør den samme skala til en udgangsniveaumåler under lytning.
Ved tænding sørger en forsinkelse på 30 sekunder for at opvarme glødetrådene, før højspændingen tilsluttes. Denne gradvise opstart skåner rørene, som ikke får hele strømmen på én gang i kold tilstand.
Punkt-til-punkt-ledningsføring og indkapslede transformere

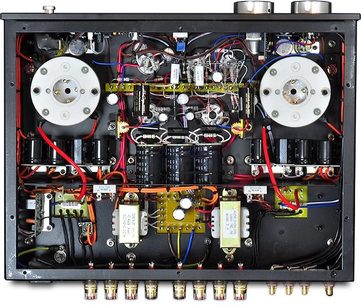

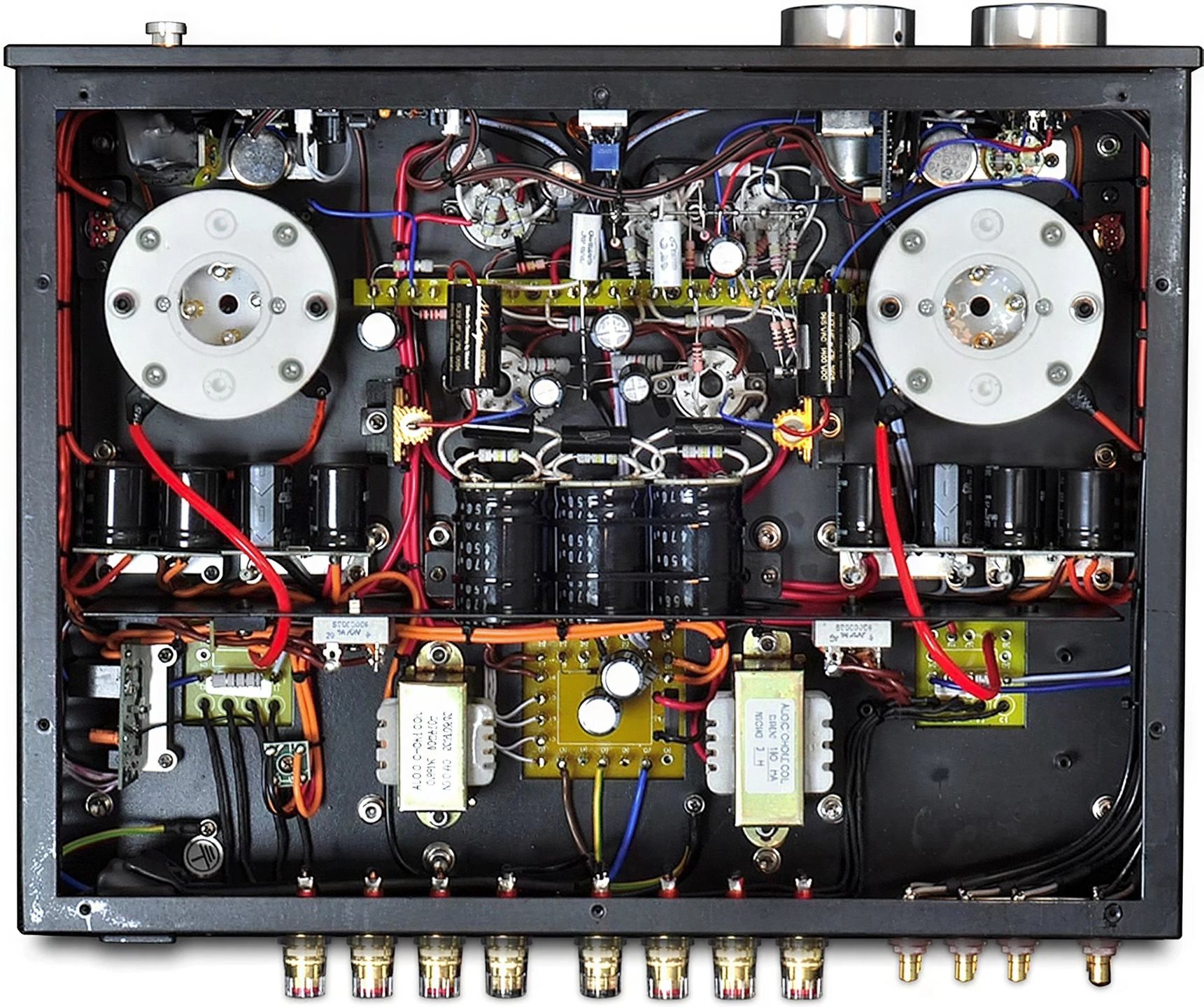

Indmaden er håndloddet punkt til punkt: Komponenterne er loddet sammen med ledninger uden printkort. Netransformeren er af EI-typen med Z11-kerne og konstrueret til dette apparat. De to udgangstransformere, også af EI-typen, kommer fra Japan og er viklet til et bredt frekvensområde. Transformere og drosler er indkapslede og monteret separat, hvilket begrænser den magnetiske udstråling, som opfanges af de nærliggende kredsløb. Signalet passerer gennem et ALPS-volumenpotentiometer, koblingskondensatorer fra MIT og MCap og RCA-stik designet af Line Magnetic.
Fronten er i massivt aluminium og kabinettet i sort klaverlak. Et aftageligt metalbur dækker rørene. Det hele måler 430 × 250 × 365 mm inklusive bur og vejer 33 kg. Møblet eller hylden skal kunne bære denne vægt, og håndteringen kræver to personer.
