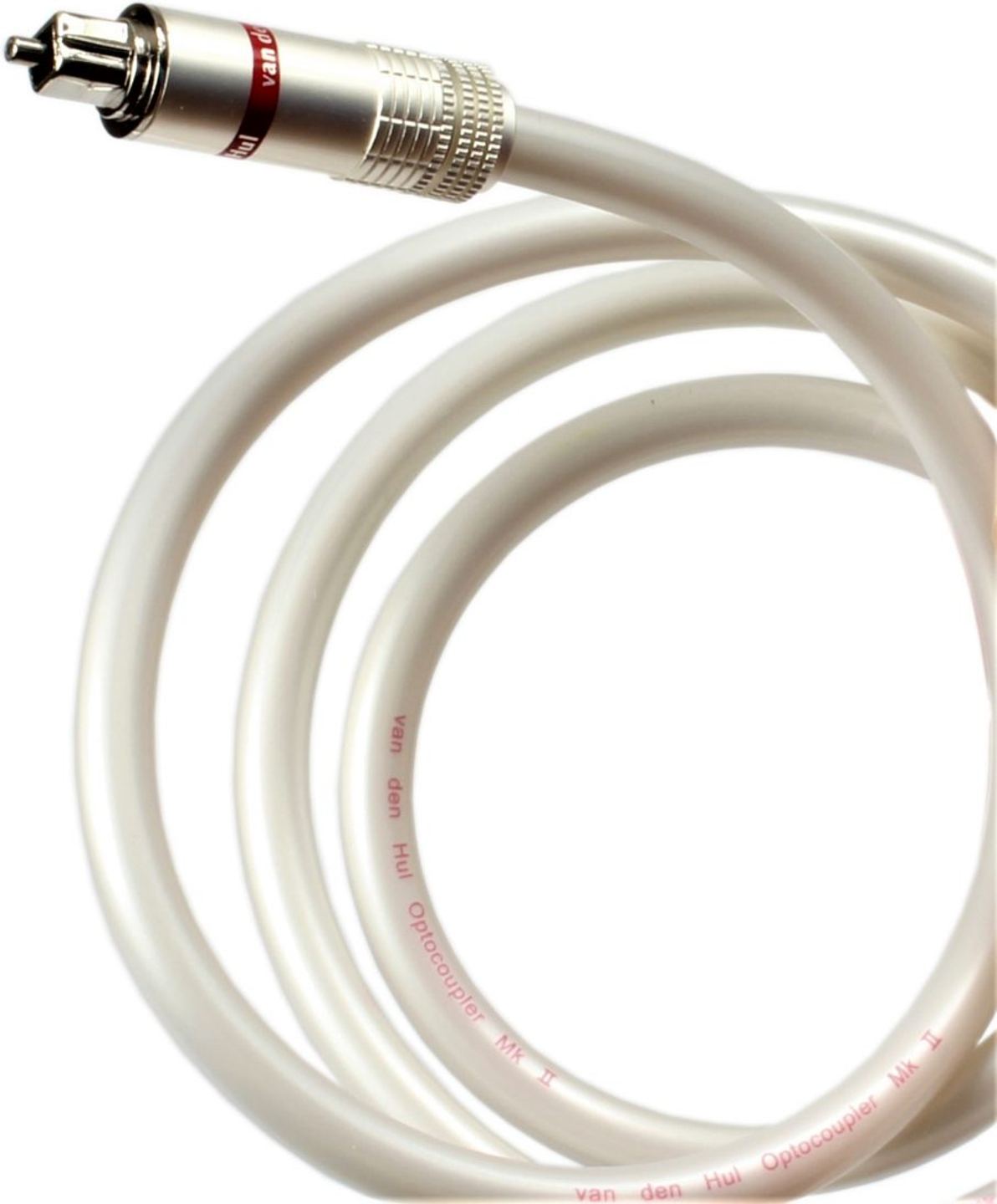

Van den Hul The optocoupler MKII 4m

Den optiske forbindelse mellem kilde og konverter er ofte det svage og oversete led i en lydkæde. Ikke desto mindre har overførselens kvalitet direkte indflydelse på niveauet af jitter, som den digital-til-analoge konverter modtager. Det er netop dette problem, den hollandske producent har sat sig for at løse med Optocoupler MKII, et Toslink-kabel, hvis konstruktion bygger på et optisk princip, der sjældent udnyttes på dette område: fiberender slebet som konvekse linser.

Et optisk princip i digitaltrofasthedens tjeneste

I en konventionel fiberoptisk ledning reflekteres lyset mod de indvendige vægge under forskellige vinkler og tilbagelægger dermed baner af varierende længde. Dette fænomen, kaldet modal dispersion, medfører en tidsmæssig udtværing af lysimpulserne, som efter konvertering af signalet resulterer i øget jitter.

Optocoupler MKII omgår denne begrænsning takket være sine konvekse ender i form af sfæriske linser. Når lyset træder ind i fiberen, bliver det fokuseret i stedet for spredt. Van den Hul oplyser om en reduktion på 50 % af de interne refleksioner pr. længdeenhed, hvilket forkorter lysets effektive vej og mindsker den tidsmæssige forskel mellem de forskellige stråler. Den D/A-konverter, der modtager signalet, får dermed et renere signal med færre tidsmæssige udsving.

Denne konvekse geometri forbedrer også kontakten mellem fiberen og apparaternes optiske komponenter (sender og modtager). Linsens overflade tilpasser sig bedre til grænsefladen og reducerer indskudstabet til et minimum.

Opbygning og håndtering

Toslink-stikkene på Optocoupler MKII er udstyret med helt metalbaserede huse, som sikrer et fast greb i stikdåserne og større holdbarhed end standardstik i plast. Kablet garanterer en overføringskapacitet på 250 Mbit/s, hvilket er tilstrækkeligt til alle gængse digitale lydstrømme.

Den optiske isolation, som fiberen i sig selv giver, eliminerer enhver form for elektrisk eller magnetisk forstyrrelse: jordsløjfer, netstøj eller omgivende stråling får ingen indflydelse på signalet. Fiberoptiske kabler har også den fordel, at de ikke nedbrydes over tid, i modsætning til visse metalledere, der er følsomme over for oxidation.

Ulempen ved linskonstruktionen er dens relative skrøbelighed. Van den Hul anbefaler at håndtere kablet med forsigtighed og aldrig at bruge kraft ved isætning af stikkene. Hvis samlingen virker en smule stram, kan en mikroskopisk mængde smøremiddel (uden kontakt med selve linsen) lette indføringen. Til rengøring af enderne bør der kun anvendes en blød optisk klud.

Tekniske egenskaber

Fiberoptisk teknologi

• Fiberoptik med konvekse ender og sfæriske linser
  • Reducerer interne refleksioner og modal dispersion
  • Minimerer signaltab selv ved kabelbøjning
  • Optimeret optisk indkobling takket være præcis kontrol af kontaktfladerne

Tekniske fordele

• Dataoverføringskapacitet: > 250 megabit/sekund
• Optimeret fokusering af lysstrålen
  • Den lysstråle, der indtræder i en vinkel, fokuseres, hvilket reducerer refleksionerne mod fiberens vægge med 50 %
  • Kortere lysbane, hvilket reducerer dæmpning og udbredelsestid mellem forskellige lysstråler
• Reduktion af modal dispersion
  • Mindre jitter ved den digital-til-analoge konverter
  • Optimerede endekontakter for at minimere optiske tab
• Fuld beskyttelse mod interferens
  • Transmission fuldstændig immun over for elektrisk og magnetisk støj og interferens
  • Fiberoptik, der er stabil og fuldstændig fri for forringelse over tid

Tekniske specifikationer

• Kabeltype: optisk digitalt forbindelseskabel
• Teknologi: fiberoptik med konvekse ender
• Beskyttelse mod interferens: fuldstændig, ingen elektrisk eller magnetisk støj
