Line Magnetic LM-845 Premium

Det er sjældent, at single-ended-forstærkere kan levere tredive watt pr. kanal. Line Magnetic lykkes med det ved at bygge på 845’eren, en effekttriode, der oprindeligt blev udviklet til radiosendere i trediverne. Resultatet er fordelt på to kabinetter, som tilsammen vejer toogtres kilo, med håndkablet elektronik og et omhyggeligt hierarkisk opbygget rørsæt. Her er det, der kendetegner denne integrerede forstærker.

Trioden 845 og dens tredive watt

845 er en direkte opvarmet effekttriode, som kom frem i 1931 til brug i radiosendere. Line Magnetic udnytter den i single-ended: ét enkelt effektrør pr. kanal, uden et symmetrisk trin til at fordoble strømleverancen. Denne opbygning, som værdsættes for sin transparens og mellemtonekarakter, topper normalt ved få watt. Her leverer 845’eren tredive pr. kanal, i klasse A.

Det gør det muligt at overveje kombinationen med højttalere, som de fleste single-ended-forstærkere ville have svært ved at drive, selv om lette og følsomme belastninger fortsat er denne type elektroniks foretrukne område. Udgangene på 4, 8 og 16 ohm gør det muligt at justere tilpasningen efter de anvendte højttalere, en indstilling som fortjener nogle forsøg for at finde det bedste kompromis.

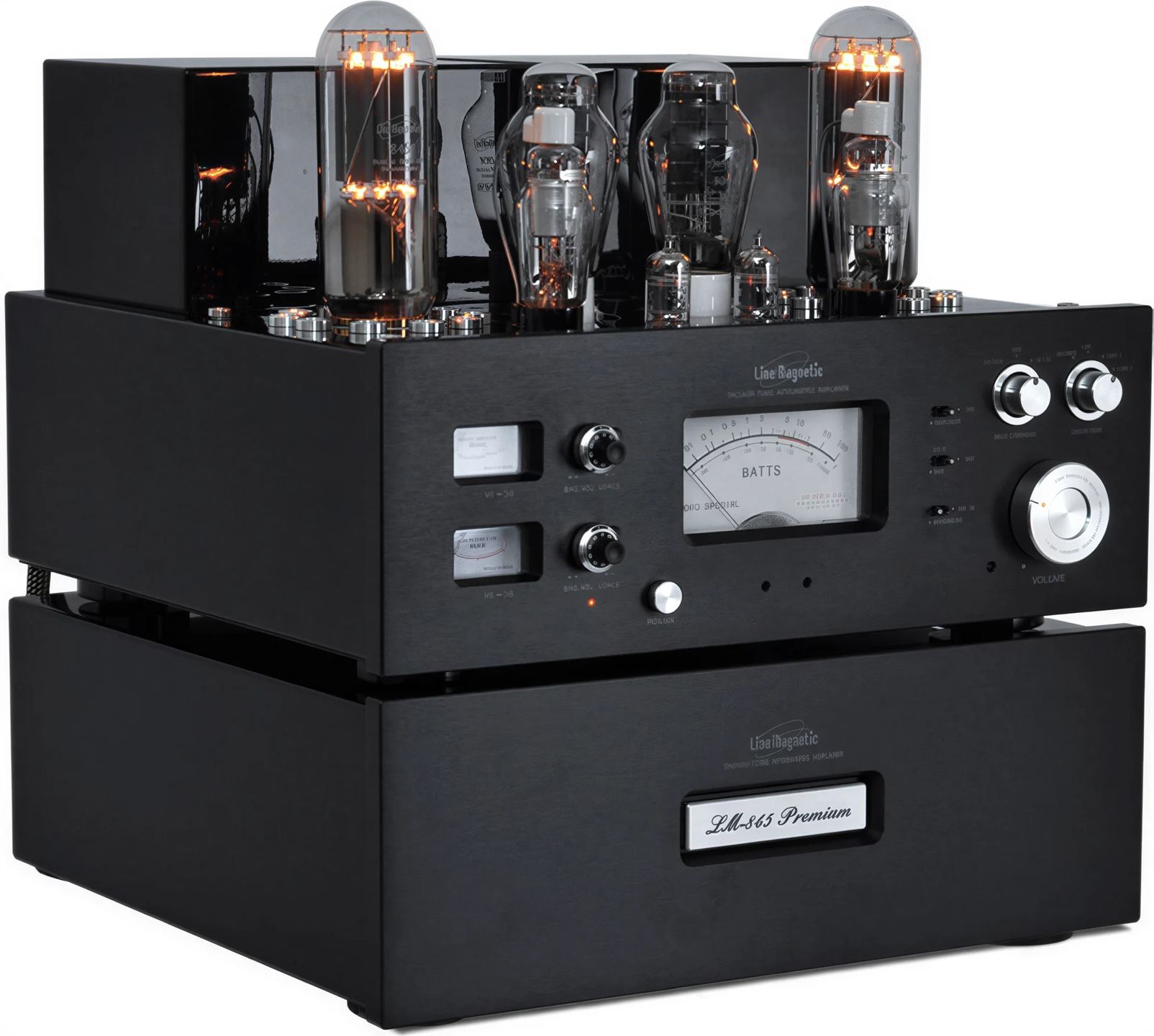

To kabinetter forbundet af et navlestrengskabel

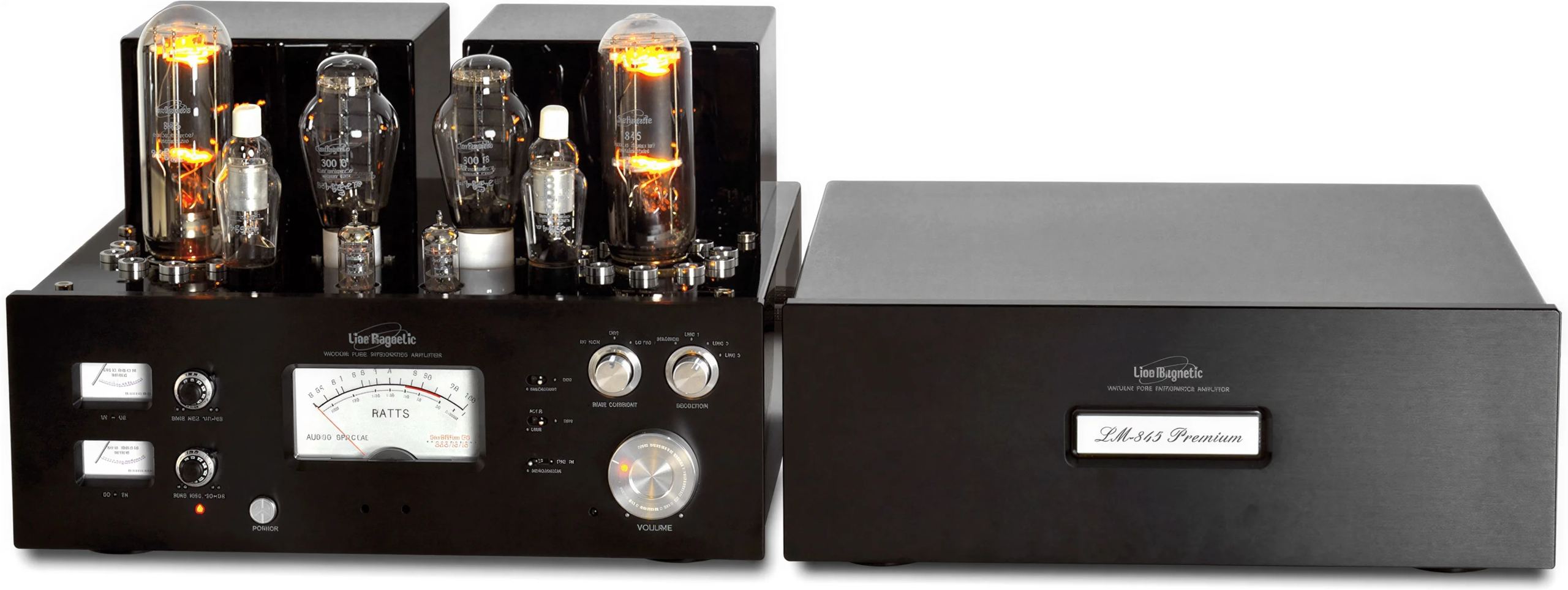

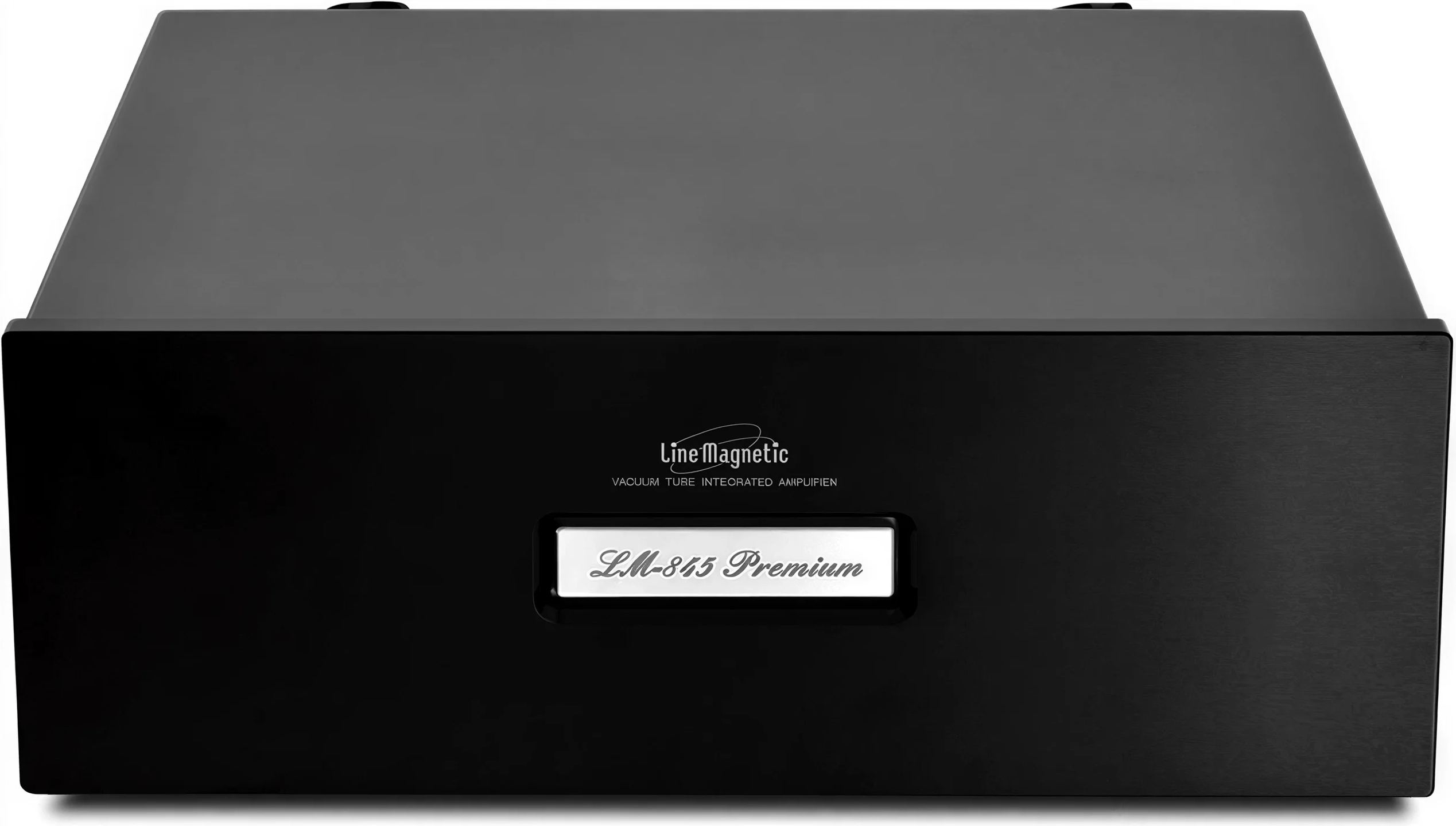

Elektronikken er fordelt i to separate kabinetter. Det første samler forstærkningen og dens rør, dækket af et aftageligt metalbur. Det andet, lavere men lige så tungt, indeholder kun udgangstransformatorerne. Denne opdeling svarer på en konkret begrænsning: samlet vejer de to blokke toogtres kilo, en masse som er vanskelig at håndtere i ét stykke. Et dedikeret kabel med låsbare fastgørelser i begge ender forbinder modulerne og giver en vis frihed i placeringen på møblet.

Line Magnetic anvender i alt otte transformatorer, fordelt mellem strømforsyning, filtrering, kobling og udgang. De er af EI-typen, med bred båndbredde for udgangstransformatorernes vedkommende, indkapslede og installeret med afstand fra hinanden for at begrænse indbyrdes påvirkninger. Forstærkerblokken måler 43,5 cm i bredden og 46 cm i højden, mens udgangsmodulet tilføjer 16 cm i højden, når det stables, med en fælles dybde på 45,6 cm.

Et usædvanligt rørhierarki

Rørsættet følger en usædvanlig logik. Ved indgangen sørger to 12AX7 for forforstærkning. Derefter kommer to 300B i driverposition, med opgaven at drive 845’ernes gitre. At bruge en 300B, som selv er en velrenommeret udgangstriode i mange forstærkere, som enkelt drivertrin siger meget om opbygningens ambitioner. To 310A fuldender drivertrinnet, før de to afsluttende 845 i single-ended.

De originale rør er Shuguang til 300B og 12AX7. Hver reference accepterer ækvivalenter: 12AX7 kan erstattes af en ECC83, en E83CC eller en 5751, 845 af dens A-, B- eller C-varianter, 300B af en 300A eller en 4300B. Det giver mulighed for at ændre lydsignaturen ved at skifte producent, en udbredt praksis blandt rørentusiaster.

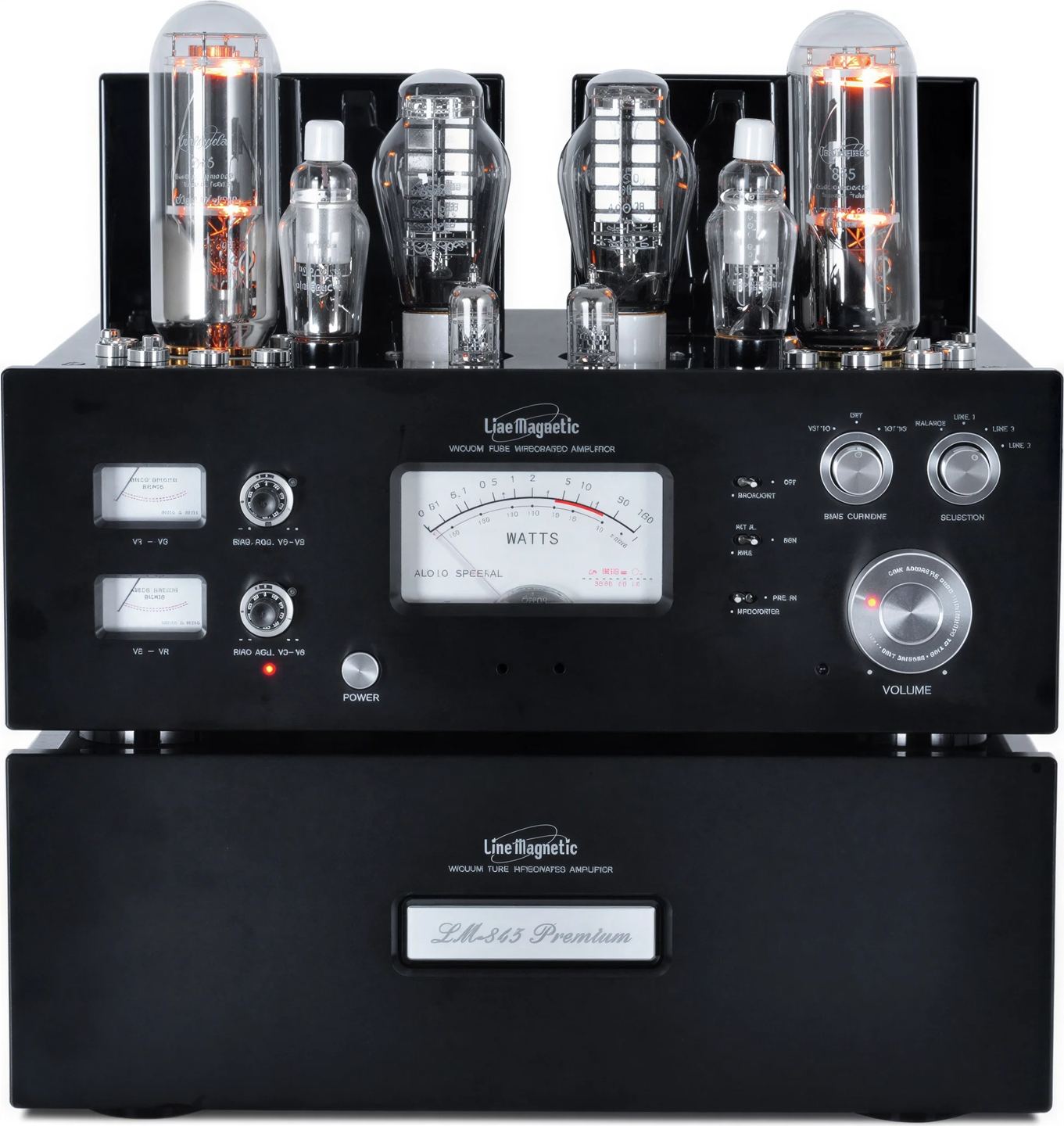

Indstillinger på fronten og på toppladen

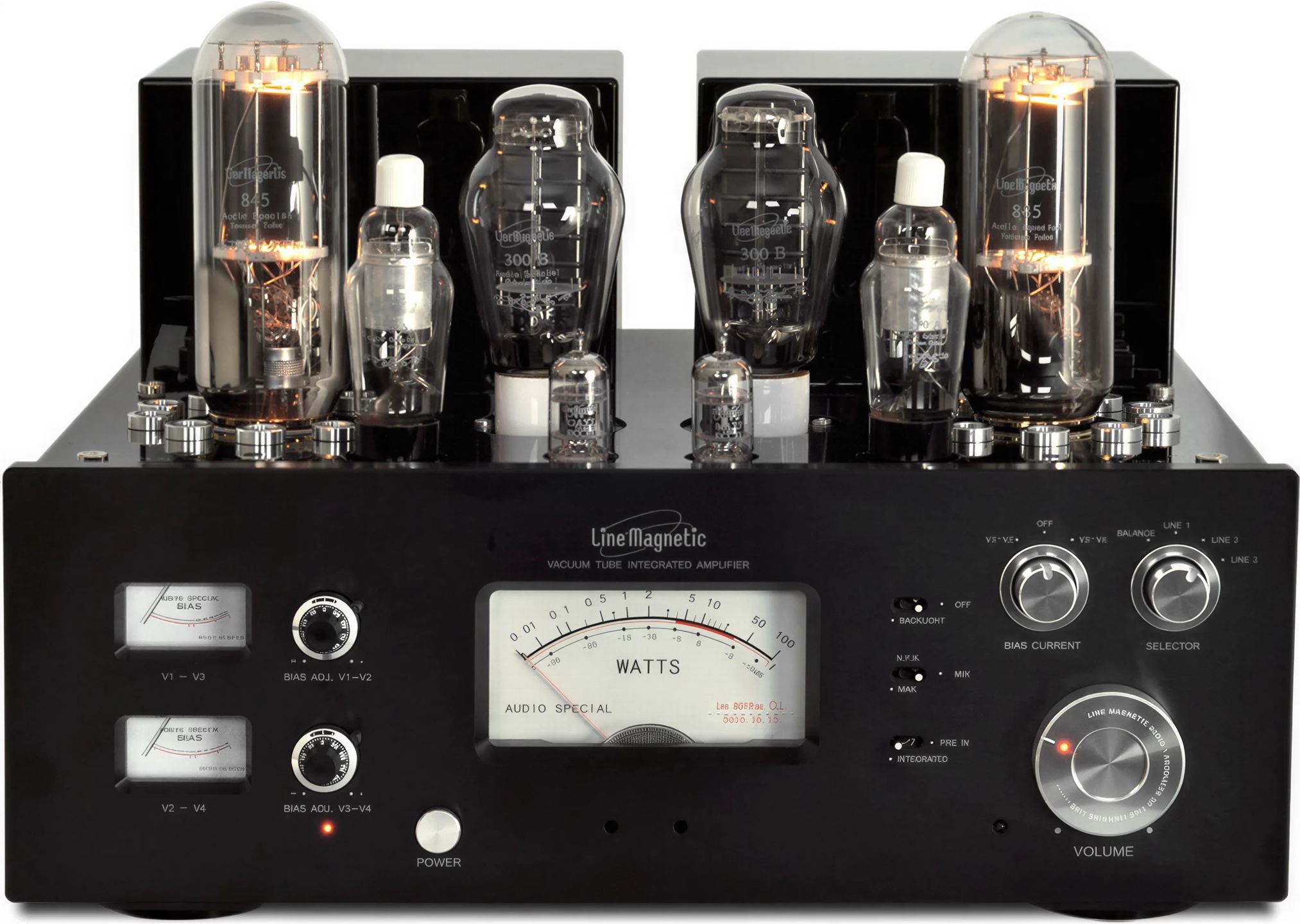

Rørenes bias indstilles manuelt, en operation som Line Magnetic gør tilgængelig i stedet for at skjule den. På toppladen gør et amperemeter og skruer det muligt at justere bias rør for rør. På fronten bruges to bagbelyste VU-metre til overvågning, med separate kontroller til 300B og 845. Denne kontrol bruges til at holde rørene på deres optimale arbejdspunkt og til at overvåge deres aldring.

En modkoblingsvælger (NFB) sidder også på fronten. Den tilbyder to niveauer: mere modkobling strammer bassen op og giver gengivelsen mere kontrol, mindre lader den karakter, som er typisk for single-ended, komme mere til udtryk. Den tonale balance kan derfor tilpasses de opstillede højttalere. Et SoftStart-kredsløb forsinker opstarten i tredive sekunder, så rørene kan nå driftstemperatur, før signalet slippes igennem.

En integreret forstærker, der kan omdannes til effektblok

Tre linjeindgange på RCA tager imod kilderne, suppleret af en pre-in-indgang. Sidstnævnte omgår den interne forforstærker og forvandler LM-845 Premium til en effektforstærker, hvilket er nyttigt for at integrere den i et system, der allerede er udstyret med en forforstærker. Volumen styres via et ALPS-potentiometer, signalforbindelserne går gennem Realcap-kondensatorer, og kablingen er udført point-to-point, uden printkort.

På højttalersiden accepterer skrueterminalerne bananstik på 4-, 8- og 16-ohms udtagene. En fjernbetjening i aluminium følger med forstærkeren, begrænset til volumen og mute. Indgangsfølsomheden på 220 mV og impedansen på 100 kiloohm passer til almindelige kilder på linjeniveau.

Tekniske egenskaber

Præsentation

• Integreret rørforstærker, Single-Ended 845, 2 x 30 W
• Resultatet af mange års forskning i designet af en 845 Single Ended-triodeforstærker
• Reference i verdenen af high-end-forstærkere takket være sit design og sin byggekvalitet
• Udgangseffekt på 2 x 30 W kompatibel med de fleste eksisterende referencehøjttalere
• Sæt bestående af to separate enheder: en forstærkerenhed og en udgangsenhed
• Anvendelse af i alt 8 transformatorer (strømforsyning, filtrering, kobling og udgang)

Styrker

• Single-ended-design
• Klasse A-forstærker
• Punkt-til-punkt-kabling
• Komponenter af høj kvalitet

Design og fremstilling

• Håndværksmæssig konstruktion med punkt-til-punkt-kabling af høj kvalitet
• Biaskontrol tilgængelig på forstærkerens øverste panel med et ægte amperemeter
• To brugerbetjente biaskontroller til 300B- og 845-rørene, med to VU-metre på fronten for nem kontrol
• Kontakt til negativ tilbagekobling (NFB) på fronten, der gør det muligt at vælge mellem to niveauer for at variere lydgengivelsen
• SoftStart-kredsløb med 30 sekunders forsinkelse
• EI-transformator specielt designet til strømforsyningen
• To EI-udgangstransformatorer med bred båndbredde
• ALPS-volumenkontrol
• Realcap-kondensatorer

Rørbestykning

• Indgangstrin: 2x 12AX7
• Drivers: 2x 300B, 2x 310A
• Effekttrin: 2x 845 i single-ended
• Shuguang 300B-rør som drivers, 310A til forstærkning og Shuguang 12AX7 i forforstærkningen

Kompatible rørudskiftninger

• 12AX7 : 12AX7EH, ECC83, E83CC, CV4004, ECC803, 5751
• 300B : 300A, 4300B
• 845 : 845 A / B / C
• 310A : Sovjetunionen / om12C, WE310A

Tekniske specifikationer

• Driftsklasse: Klasse A
• Udgangseffekt: 2 x 30 W RMS
• Total harmonisk forvrængning (THD): 1 % ved 1 kHz
• Signal/støj-forhold: 87 dB (A-vægtet)
• Frekvensrespons: 10 Hz til 50.000 Hz (-1,5 dB)
• Følsomhed: 220 mV (integreret tilstand)
• Indgangsimpedans: 100 kΩ
• Belastningsimpedans for højttalere: 4 / 8 / 16 Ω

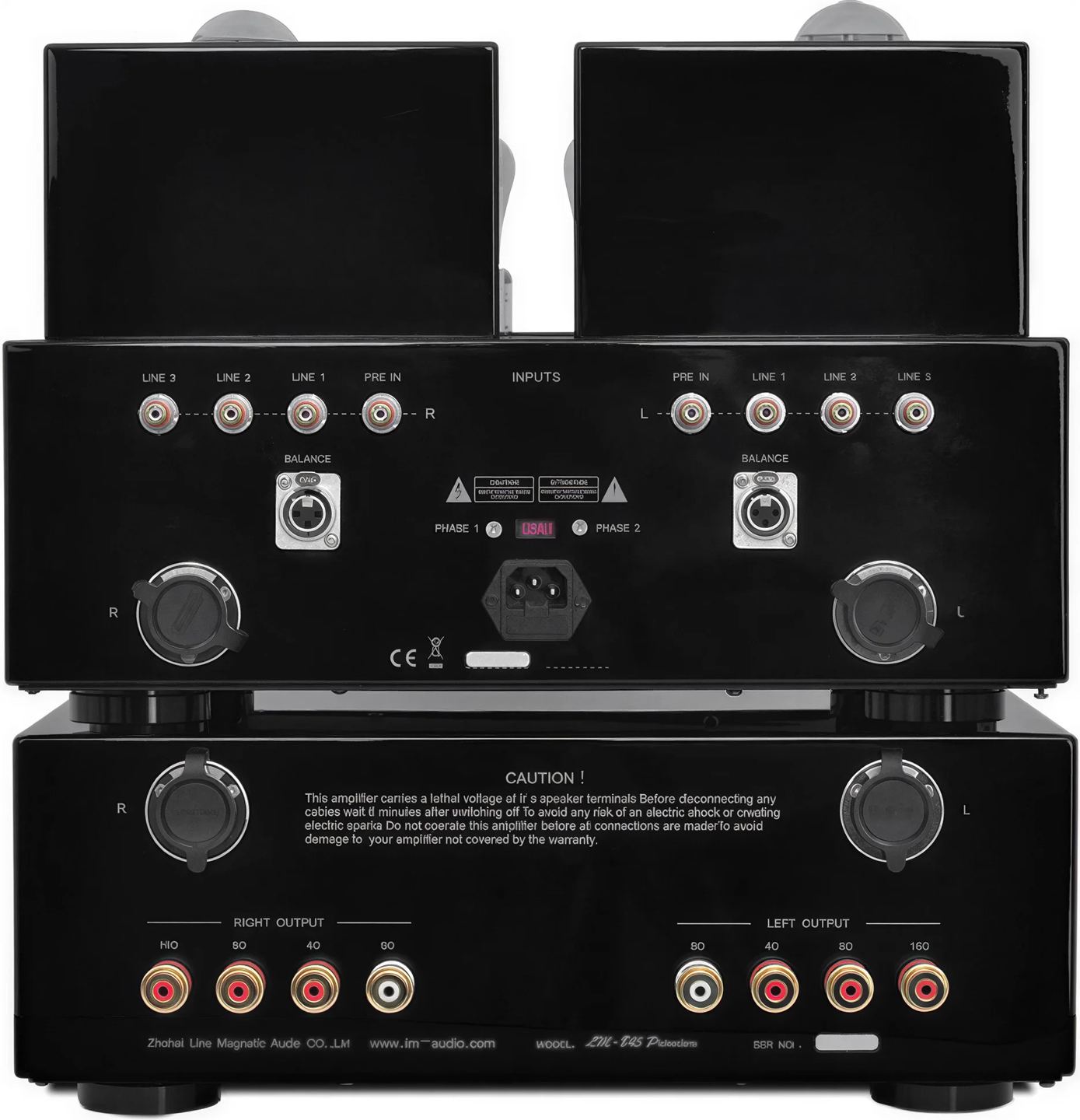

Tilslutninger

• 3 RCA-linjeindgange (par)
• 1 pre-in-indgang
• 2 skrueterminaler kompatible med bananstik

Mål og vægt

• Forstærkerenhed (B x H x D): 43,5 x 46 x 45,6 cm
• Udgangsenhed (B x H x D): 43,5 x 16 x 45,6 cm
• Samlede mål (B x H x D): 43,5 x 62 x 45,6 cm
• Samlet vægt: 62 kg

Medfølgende tilbehør

• 2 sikringer
• 1 fjernbetjening
• 1 aftageligt strømkabel
• 1 dedikeret kabel til sammenkobling mellem hovedforstærkerenheden og udgangsenheden
• 1 manual
