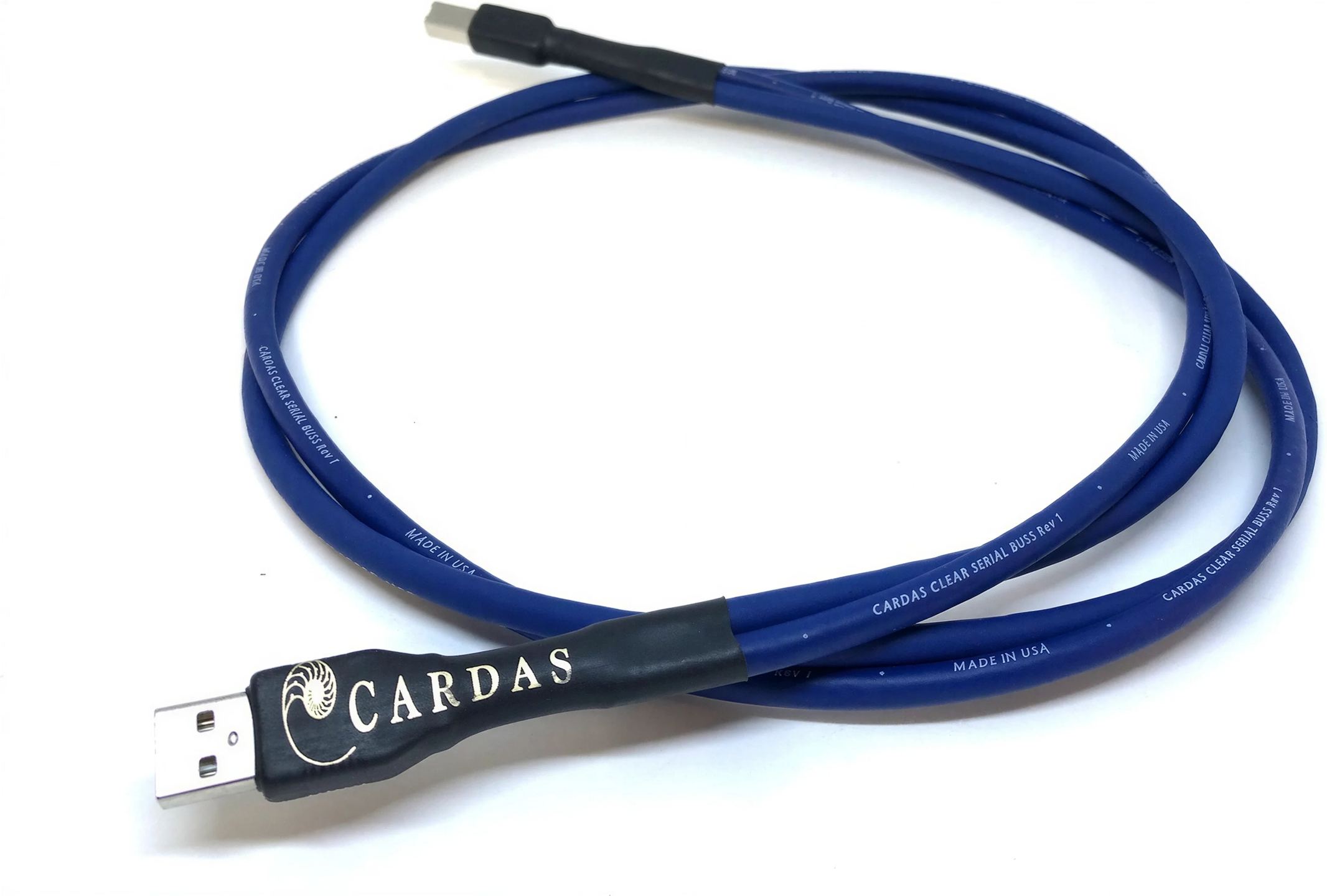

Cardas Clear High Speed USB 1m

To kabler i stedet for ét. Det er den tilgang, Cardas har valgt til dette Clear High Speed USB, som fysisk adskiller dataoverførsel fra strømforsyning. En strategi, der har til formål at reducere den støj, der genereres af USB-bussen, som ofte er ansvarlig for en forringelse af lydsignalet. Kablet overtager teknologierne fra Clear-serien, især ledere med matched propagation (Matched Propagation), resultatet af et patent indleveret af George Cardas i 2008.

Et dobbeltkabel til at isolere signalet fra forstyrrelser

I et klassisk USB 2.0-kabel findes fire ledere side om side: to til data (Data+ og Data-), en til 5V-strømforsyning og en jord. Problemet skyldes denne nærhed. Strømlederne overfører støj, hvad enten den kommer fra USB-drevne enheder eller fra selve controlleren. Nogle producenter har valgt ganske enkelt at afbryde strømforbindelsen, på bekostning af at afvige fra USB-specifikationerne.

Cardas vælger en anden vej: at adskille de to funktioner fysisk i to separate kabler, som kun samles ved stikforbindelserne. Datakablet bruger forsølvede massive ledere, et usædvanligt valg for mærket, som traditionelt er knyttet til rent kobber. Strømkablet bevarer de kobberledere, der er karakteristiske for Clear-serien. Hvert lederpar har sin egen afskærmning, og hvert kabel har yderligere dobbelt afskærmning (aluminium/mylar, fortinnet kobber og magnettråd).

Matched Propagation: synkronisering af leder og dielektrikum

Matched Propagation-teknologien udgør kernen i Clear-serien. Dens princip tager udgangspunkt i en konstatering: i et klassisk kabel udbreder det elektriske signal sig hurtigere i lederen, end ladningen dannes i dielektrikummet (isoleringen). Denne tidsmæssige forskydning forårsager en udtværing af informationer på lavt niveau, et tab af definition, som traditionelle korrektionsnetværk (som belastningsspolerne brugt i telefoni) ikke kan genvinde, når skaden først er sket.

George Cardas, tidligere telefonlinjeingeniør i det sydlige Californien, har udviklet en løsning, der er integreret i selve kablet. Ved at kontrollere snoningsvinklen for hvert lag af tråde (»lay length«) sænker han bevidst signalets udbredelse for at tilpasse den til dielektrikummets. Trådene er dimensioneret efter det gyldne snits proportioner (1,618:1), en konstant, der har været til stede i hele Cardas-serien siden mærkets oprindelse i 1987.

Konstruktion og materialer

Clear High Speed USB bruger en asymmetrisk dobbelt firedobbelt stjernegeometri med otte ledere. Signallederne danner et afskærmet tvistet par, mens strømlederne har varierende tykkelser (2 × 21,5 AWG, 23,5 AWG og 30 AWG) for at håndtere forskellige belastninger.

Det anvendte kobber er af grad 1 med en renhed på 99,9999 % (seks 9-taller). Hver tråd er omsluttet af en transparent SPN-belægning efter Litz-teknikken, som isolerer trådene fra hinanden for at eliminere skin-effekt og hvirvelstrømme. En kerne af Kevlar fungerer som mekanisk sjæl. Isoleringen kombinerer PFA-tape og ultratynd ekstruderet PTFE-kappe. Yderkappen i termoplastisk elastomer (TPR) sikrer fleksibilitet og holdbarhed.

Den udvendige diameter ligger omkring 11,5 mm. Dobbeltkabelstrukturen øger vægten og reducerer fleksibiliteten en smule sammenlignet med standard Clear Serial Buss, hvilket kan give pladsmæssige begrænsninger med visse kompakte DAC’er.

Tekniske specifikationer

Ledere og materialer

• Signal: 2 x 25.5 AWG (rent kobber, matchet propagation)
• Data: ledere med massiv kerne af sølvbelagt kobber
• Strømforsyning: 2 x 21.5 AWG + 1 x 23.5 AWG + 1 x 30 AWG
• Materialer:
  • Ultraren kobber (99,9999 %)
  • Kevlar-kerne
  • Transparent SPN Litz-belægning
  • Kalibreret efter det gyldne snits proportioner

Konstruktion og geometri

• Asymmetrisk dobbelt quad-star-konfiguration med 8 ledere
• Signal-ledere i afskærmet tvundet par
• Isolering:
  • PFA-tape
  • Flerlagsafskærmning (aluminium / mylar + fortinnet kobber + magnettråd)
  • Ultrafin kappe i ekstruderet PTFE
  • Fleksibel ydre kappe i termoplastisk elastomer (TPR)

Tilslutning og dimensioner

• Tilgængelige stik: USB A til B / USB A til A
• Ydre diameter: cirka 11,50 mm (0,453”)

Lydydelse

• Lydsignatur:
  • Mere realisme
  • Øget dybde
  • Forbedret stereobillede
• Anvendelse: perfekt til digital lyd i høj opløsning
