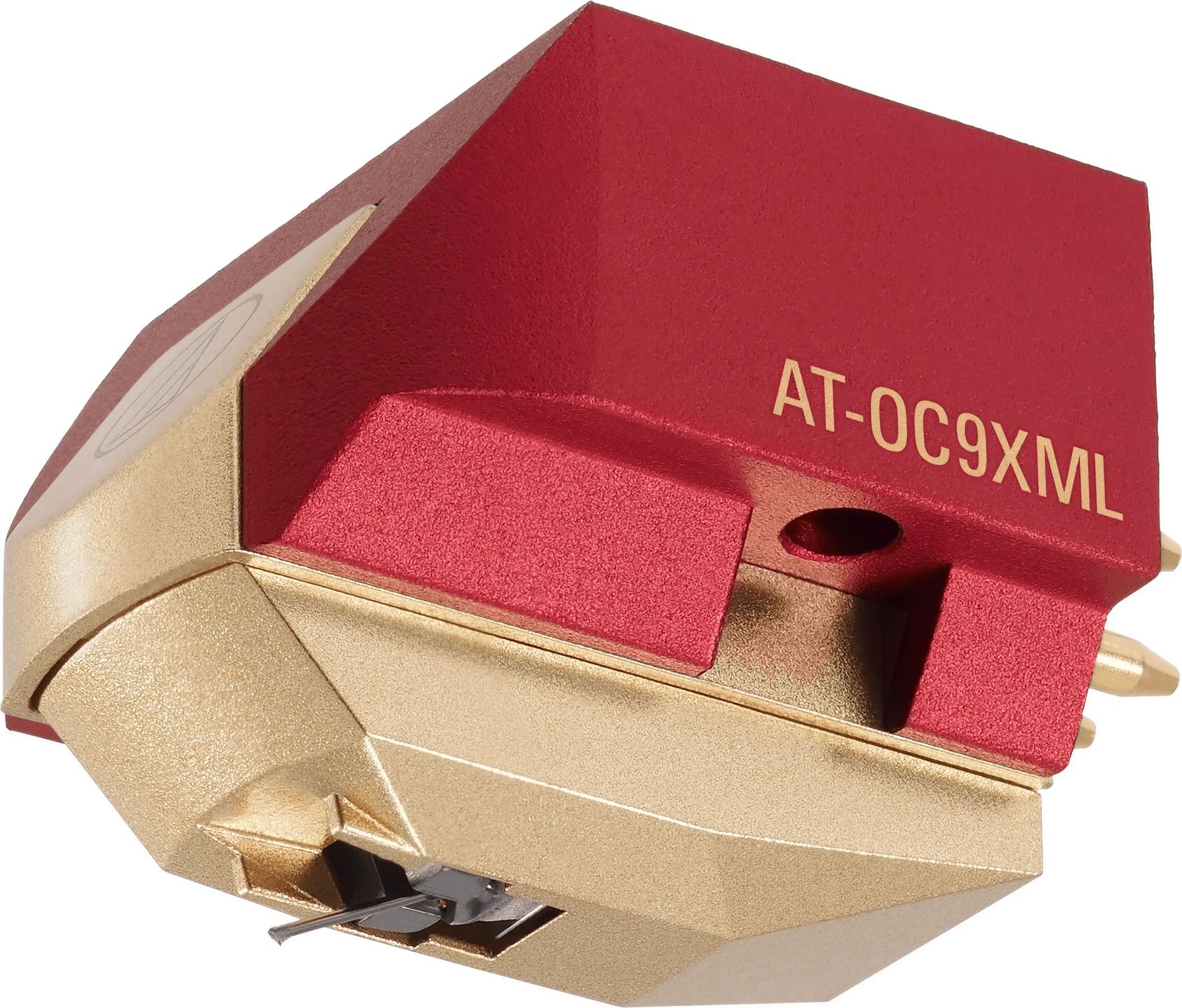

Audio Technica AT-OC9XML

Audio-Technica AT-OC9XML: MC-pickup med Microlinear-diamant

Som fjerde generation i en serie, der blev lanceret i 1987, fører OC9X-serien en velafprøvet teknisk tilgang videre, samtidig med at den introducerer markante forbedringer i generatorens design og de anvendte materialer. AT-OC9XML indtager en central position i dette sortiment af moving coil-pickupper med en Microlinear-sleben diamant monteret på en boron-cantilever – en kombination anerkendt for sin evne til at udlæse de fineste detaljer i rillen uden at gå på kompromis med levetiden.

En nytænkt generator med dobbelt moving coil

Funktionsprincippet bygger på to uafhængige spoler, én pr. kanal, placeret i en omvendt V-formation. Denne arkitektur gør det muligt at adskille de stereofoniske informationer præcist helt fra kilden, hvilket resulterer i et mere veldefineret lydbillede og en kanalseparation målt til 27 dB. Den omvendte V-opbygning har endnu en fordel: den reducerer trykket på hele stylus-cantilever-enheden og begrænser dermed de mekaniske forvrængninger.

Spolerne er viklet i PCOCC-kobber (Pure Copper by Ohno Continuous Casting), en kontinuerlig støbeproces udviklet af den japanske metallurg Atsumi Ohno. Denne type kobber har en næsten ubrudt krystalstruktur i hele lederens længde, hvilket mindsker de uregelmæssigheder, der kan påvirke signaloverførslen. Det magnetiske kredsløb kombinerer en neodymmagnet med en polkerne i permendur, en jern-kobolt-legering med høj magnetisk mætning. Denne kombination skaber et koncentreret felt i luftgabet og optimerer koblingen mellem cantileverens bevægelser og den frembragte spænding.

Microlinear-diamant på boron-cantilever

Microlinear-profilen tilhører familien af line contact-slibninger. Dens geometri – en kontaktoverflade på 55,88 × 3,05 μm – gør det muligt at følge rillemodulationerne meget præcist, inklusive højfrekvente informationer, der er skåret i de smalleste områder. Denne præcise aflæsningsevne giver en udvidet frekvensgang op til 47 kHz og en bedre gengivelse af transienter.

Cantileveren, der bærer denne diamant, er et boronrør med en diameter på 0,28 mm, et materiale værdsat for sin stivhed og lave masse. Boron overfører de mekaniske vibrationer hurtigt til spolerne og minimerer samtidig uønskede resonanser. Sammenlignet med aluminiums-cantilevere, der bruges på indgangsmodellerne i OC9X-serien, giver boron en markant forbedring af definitionen og kontrollen i diskantområdet.

Et punkt kræver opmærksomhed: som alle klassiske MC-pickupper kan stylusen på AT-OC9XML ikke udskiftes af brugeren. Audio-Technica tilbyder dog et bytteprogram, hvor pickuppen kan renoveres mod betaling.

Konstruktion og nem montering

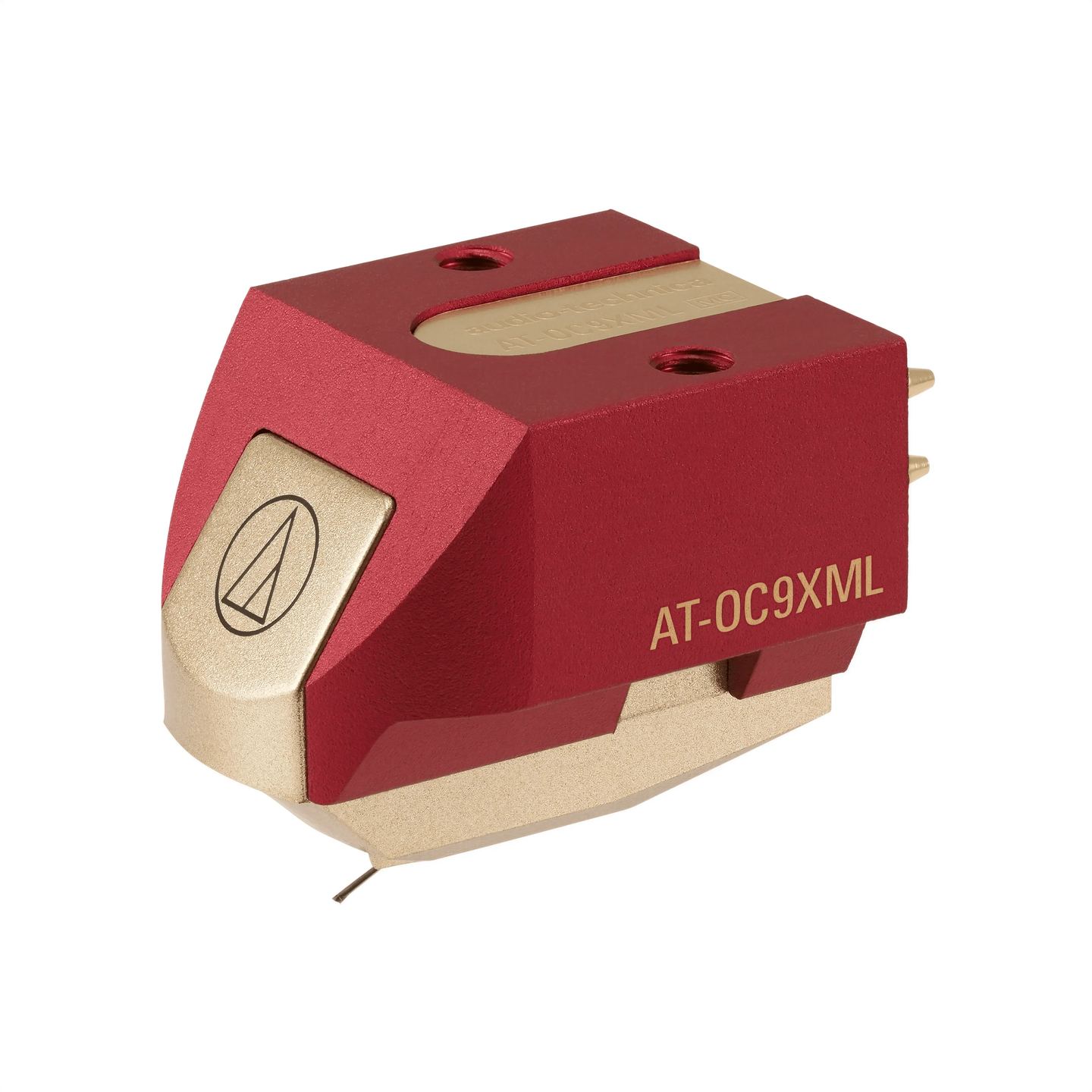

Pickup-huset er fræset ud af et stift aluminiumsblokhus, et valg der har til formål at reducere interne vibrationer og resonanser, som kan farve signalet. De kompakte dimensioner (17,3 × 16,8 × 25,7 mm) og vægten på 7,6 g gør den kompatibel med de fleste tonearme med middel effektiv masse.

Audio-Technica har integreret gevindbøsninger direkte i huset, så den kan monteres med to skruer uden brug af møtrikker. Denne løsning gør installationen enklere og mindsker risikoen for at miste små dele ved montering på headshell eller integreret arm. Det medfølgende sæt indeholder fire par skruer i forskellige længder (5, 8, 10 og 12 mm), to skiver, en ikke-magnetisk skruetrækker, en rengøringsbørste og et beskyttelsesdæksel.

Indstillinger og kompatibilitet med phono-forforstærkere

Med en udgangsspænding på 0,4 mV (målt ved 1 kHz, 5 cm/s) leverer AT-OC9XML et niveau, der er tilstrækkeligt til de fleste MC-phono-trin uden behov for ekstrem forstærkning. Den anbefalede belastningsimpedans er minimum 100 Ω – en standardværdi, som langt de fleste MC-kompatible forforstærkere tilbyder. Spoleimpedansen på 12 Ω og induktansen på 25 μH gør den relativt ufølsom over for belastningsvariationer inden for dette område.

Nåletrykket skal indstilles mellem 1,8 og 2,2 g, med en nominelt anbefalet værdi på 2,0 g. Den dynamiske compliance på 16 × 10⁻⁶ cm/dyne (ved 100 Hz) indikerer en eftergivelighed, der passer til tonearme med middel effektiv masse, typisk mellem 10 og 18 g. Den vertikale aflæsningsvinkel (VTA) er fastsat til 20°, i overensstemmelse med moderne skærestandarder.

Placering i OC9X-serien

OC9X-serien omfatter fem modeller, der deler den samme generatorarkitektur, men adskiller sig ved kombinationen af stylus og cantilever. AT-OC9XEB (elliptisk bonded) og AT-OC9XEN (nøgen elliptisk) benytter aluminiums-cantilever. AT-OC9XML placerer sig i midten med sin Microlinear-diamant på boron, mens AT-OC9XSH (Shibata) og AT-OC9XSL (Special Line Contact) ligger i toppen af serien med forskellige line contact-profiler.

Denne mellemposition gør AT-OC9XML til indgangsmodellen i serien med boron-cantilever og neodym/permendur-magnetsystem, samtidig med at den får glæde af en diamantprofil, der er kendt for sin balance mellem fin aflæsning og holdbarhed. Microlinear-profilen bevarer nemlig sin geometri længere end mange andre contact-profiler, da sliddet ikke påvirker arbejdsfladen lige så markant.

Tekniske specifikationer

Konstruktion

• Krop i aluminium
• Stifter i messing
• Spole i PCOCC-kobber (Ohno kontinuerlig støbeproces)
• Cantilever: 0,28 mm diameter rør med fuld boring
• Montering: 12,7 mm, gevindskåret krop

Læsehoved

• Type: Microlinear diamant
• Dimensioner: 55,88 × 3,05 µm
• Montering: integreret spids, firkantet sektion
• Vertikal læsevinkel: 20°

Lydpræstation

• Frekvensrespons: 20 - 47.000 Hz
• Kanaladskillelse: 27 dB (1 kHz)
• Udgangsspænding: 0,4 mV (ved 1 kHz, 5 cm/s)
• Kanalbalance: 1,0 dB (1 kHz)

Elektriske specifikationer

• Anbefalet belastningsimpedans: min. 100 Ω
• Spoleimpedans: 12 Ω (1 kHz)
• Jævnstrømsmodstand: 12 Ω
• Spoleinduktans: 25 µH (1 kHz)

Compliance

• Statisk: 20 × 10⁻⁶ cm/dyne
• Dynamisk: 16 × 10⁻⁶ cm/dyne (100 Hz)

Dimensioner og vægt

• Dimensioner (H × D × B): 17,3 × 16,8 × 25,7 mm
• Vægt: 7,6 g

Inkluderet tilbehør

• Ikke-magnetisk skruetrækker
• Børste
• 2 skiver
• 4 sæt skruer (5 mm, 8 mm, 10 mm, 12 mm)
• Beskyttelseshætte
