Wireworld Chroma 8 USB 3.0 A til B 2m

Mellem en computer, en musikserver eller en harddisk og den enhed, der modtager dataene, transporterer USB-kablet langt mere end musik: Det fører også strømmen fra computeren og den elektriske støj, der følger med. Denne indgangsmodel i USB-serien fra Wireworld har samme flade form, kompositisolering og separate strømleder som mærkets dyrere modeller, her med et USB 3.0-stik af type B, som skal kontrolleres på modtagerenheden.

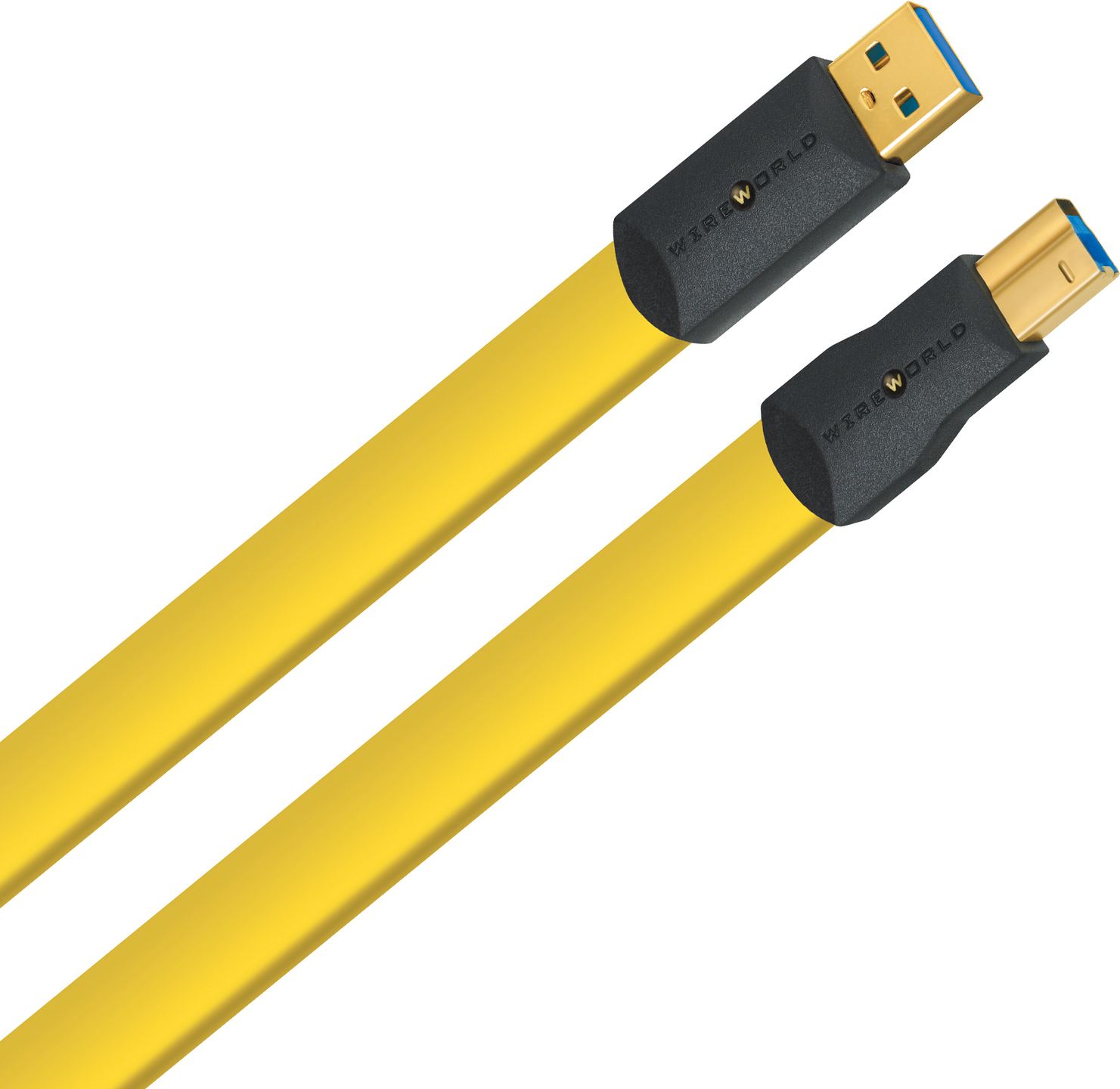

Et USB 3.0-stik af type B, der skal identificeres før køb

På enhedssiden kan USB 3.0-stikket af type B kendes på den ekstra del oven på det sædvanlige firkantede stik, som rummer kontakterne til de hurtige forbindelser. Denne form passer kun i en USB 3.0-port af type B: Et almindeligt USB 2.0-kabel kan sættes i en USB 3.0-port, men det omvendte er umuligt. De fleste USB-lydkonvertere (DAC) bruger stadig den mindre USB 2.0-port af type B, og Wireworld tilbyder Chroma 8 i denne version til dem. USB 3.0-modellen er beregnet til enheder, der er udstyret med denne port: kabinetter til eksterne harddiske, dockingstationer, visse lydinterfaces eller en disk med et musikbibliotek tilsluttet en netværksafspiller. På computersiden har USB 3.0-stikket af type A samme form som USB 2.0 og fungerer i begge generationer af porte med den langsomste af de tos hastighed.

Ni ledere af iltfrit kobber

USB 3.0-standarden føjer to par til SuperSpeed-tilstand ved 5 Gbit/s samt en ekstra jordleder til USB 2.0’s fire ledere (5 V-strømforsyning, jord og et datapar). Chroma 8 har derfor ni ledere med et tværsnit på 0,08 mm² (28 AWG), fremstillet af iltfrit kobber, hvor størstedelen af ilten er fjernet for at begrænse metallets indvendige oxidation gennem årene. Impedansen på 90 Ω er den, standarden foreskriver for USB-datapar: Ved at overholde den undgår man, at signalet delvist reflekteres ved kablets ender og forvrænger de flanker, som modtageren skal aflæse. Denne præcision er vigtigere for lyd end ved kopiering af en fil, fordi datastrømmen til en USB-konverter overføres i isokron tilstand uden genafsendelse af fejlmodtagne pakker.

Et fladt design mod triboelektrisk støj

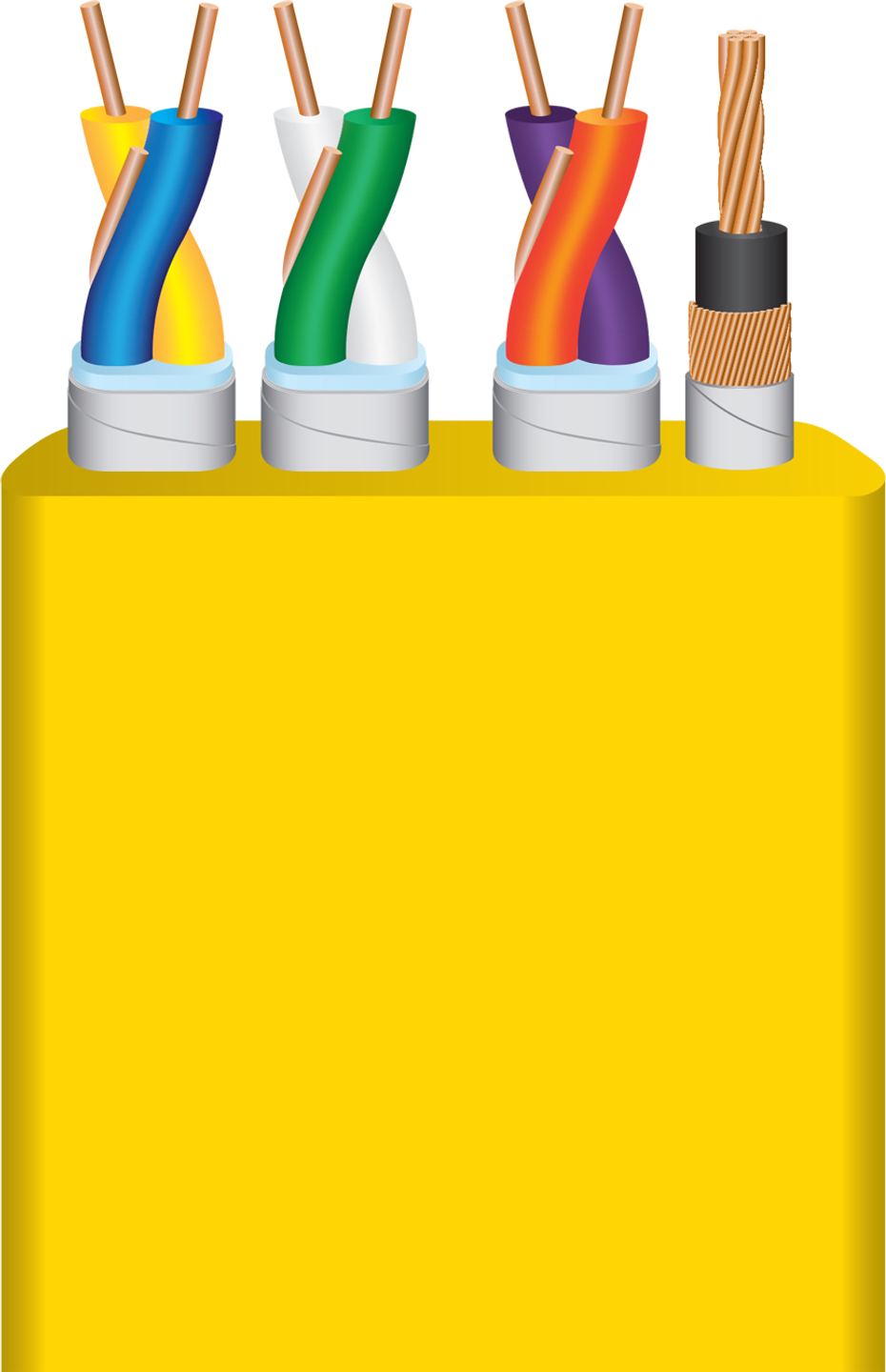

I stedet for at sno lederne til et rundt bundt placerer Wireworld dem fladt ved siden af hinanden efter sit Uni-Path-design. Det er den forenklede udgave af DNA Helix-geometrien, som er forbeholdt mærkets mere komplekse kabler, med samme mål om et stabilt elektromagnetisk felt i kablet og effektiv afskærmning. Den flade form har en praktisk fordel: Kablet glider let ind bag et møbel og bøjes nemt på tværs af bredden, lidt mindre på højkant.

Composilex 3-isoleringen er den tredje blanding af kompositmaterialer udviklet af Wireworld, som blev introduceret med serie 8 i stedet for Composilex 2 fra den foregående generation. Den er rettet mod triboelektrisk støj, de statiske elektriske opladninger og afladninger, der opstår ved kontaktpunktet mellem metallet og dets isolering som følge af kablets bevægelser, vibrationer og selve signalets energi. Almindelige isoleringsmaterialer har svært ved at kombinere lave tab med lav støj af denne type, og Composilex 3 lægger flere lag materialer oven på hinanden for at opnå begge dele samtidig.

5 V-strømforsyningen holdes adskilt fra dataene

En computer leverer 5 V til sine USB-porte fra en switch-mode-strømforsyning, en kilde, der fører højfrekvent støj med sig. På alle Wireworlds USB-kabler er strømlederen isoleret fra datalederne og behandlet, så den absorberer en del af denne støj, før den når enheden. Denne leder regulerer dog ikke noget: Effekten afhænger af, hvordan modtagerenheden udnytter de 5 V, idet nogle netdrevne konvertere kun bruger dem til at registrere computerens tilstedeværelse.

Første trin i Wireworlds USB-serie

Chroma 8 er indgangsmodellen i en USB-serie, hvor Uni-Path-designet og Composilex 3-isoleringen er fælles fra trin til trin, mens ledernes metal gør forskellen. Trinnet over, Ultraviolet 8, bruger sølvbelagt iltfrit kobber, Starlight 8 bruger kobber med sølvkappe, og Platinum Starlight 8 bruger massivt sølv. Chroma 8 beholder det ubelagte kobber og de 24 karat guldbelagte kontakter, som hele serien deler. Det fås som USB 3.0 med et stik af type B, som her, eller micro-B samt i USB 2.0- og USB-C-versioner.

Tekniske egenskaber

Elektriske specifikationer

• Impedans: 90 Ω
• Type: USB 3.0 (Universal Serial Bus)

Ledere

• Antal: 4 ledere
• Tværsnit: 0,08 mm² (28 AWG)
• Materiale: iltfrit kobber

Konstruktion

• Isolation: Composilex 3
• Stik: 24 karat forgyldt
