PC-7000 fra Taga Harmony er en strømrenser til audio- og videoanlæg. Den har otte stik med aktiv filtrering, isolation via toroidetransformator og opdeling i specialiserede stikkontaktgrupper. Det sorte metalchassis rummer et analogt voltmeter og en faseindikator på fronten, så man visuelt kan overvåge strømkvaliteten.
Et metalchassis, der fungerer som afskærmning
PC-7000 benytter et sort metalchassis, hvis funktion rækker ud over det rent æstetiske. Denne ledende kapsling skaber et Faraday-bur, der dæmper eksterne elektromagnetiske forstyrrelser, som ellers kunne trænge ind i de interne kredsløb. Dimensionerne på strømrenseren (11 cm i højden, 43 cm i bredden, 33 cm i dybden med fødder) svarer til standard rackformat, hvilket gør den nem at integrere i et rack eller placere på et audiomøbel.
Fronten har et analogt voltmeter med viser, der muliggør realtidsovervågning af netspændingen. Instrumentet viser variationer på elnettet mellem cirka 200 og 250 volt og gør de mikrofluktuationer synlige, som elektroniske enheder må absorbere. En tofarvet indikator supplerer dette: blå når fase er korrekt orienteret, rød ved ombytning. Denne information er særligt nyttig ved første tilslutning, da nogle vægudtag kan have omvendt polaritet afhængigt af deres kabelføring.
Bagpanelet har otte Schuko-udtag fordelt på fire grupper af to, hver med angivet funktion og maksimal strømstyrke. En hovedkontakt styrer samtidig de fire udtag i gruppe I og II, mens gruppe III og IV forbliver konstant forsynede. Indgangen er en IEC C13, som passer til det medfølgende strømkabel, men kan også modtage audiofile kabler med større ledertværsnit, hvis brugeren ønsker at optimere forsyningen yderligere opstrøms for strømrenseren.
Fire stikkontaktgrupper med forskellige opgaver
Fordelingen af udtag på PC-7000 følger en logik, hvor udstyret adskilles efter type og elektriske behov. Gruppe I, begrænset til 3 ampere, er målrettet digitale tilbehør: DAC-convertere, netværksafspillere, musikservere. Disse enheder, som ofte er følsomme over for højfrekvent støj, drager fordel af en dedikeret filtrering optimeret til dette frekvensområde for parasitter.
Gruppe II, begrænset til 1 ampere, er til analoge og digitale lydkilder med lavt forbrug: pladespillere, CD-afspillere, FM-tunere. Denne bevidste strømbegrænsning svarer til det reelle behov for disse enheder og muliggør en præcis dimensionering af den tilhørende filtrering. Grupperne I og II er koblede, det vil sige styret af hovedkontakten på fronten.
Gruppe III og IV fungerer ukoblede og forbliver under spænding, selv når hovedkontakten er slukket. Gruppe III accepterer op til 5 ampere til forforstærkere og tilbehør, der kræver permanent strøm, såsom eksterne strømforsyninger til pladespillere eller visse digitale lydprocessorer. Gruppe IV, også dimensioneret til 5 ampere, er tiltænkt effektforstærkere.
Denne opdeling har en teknisk fordel: den forhindrer, at store strømpulser fra forstærkere påvirker kilder og forforstærkere. De bratte forbrugsvariationer i en klasse AB-forstærker under intense musikpassager kan skabe forstyrrelser på det lokale elnet. Ved at isolere de forskellige typer udstyr begrænser PC-7000 udbredelsen af disse forstyrrelser fra én gruppe til en anden.
En toroidetransformator i hjertet af filtreringen

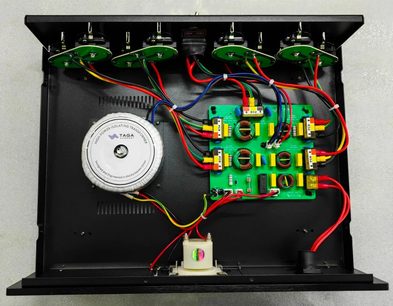

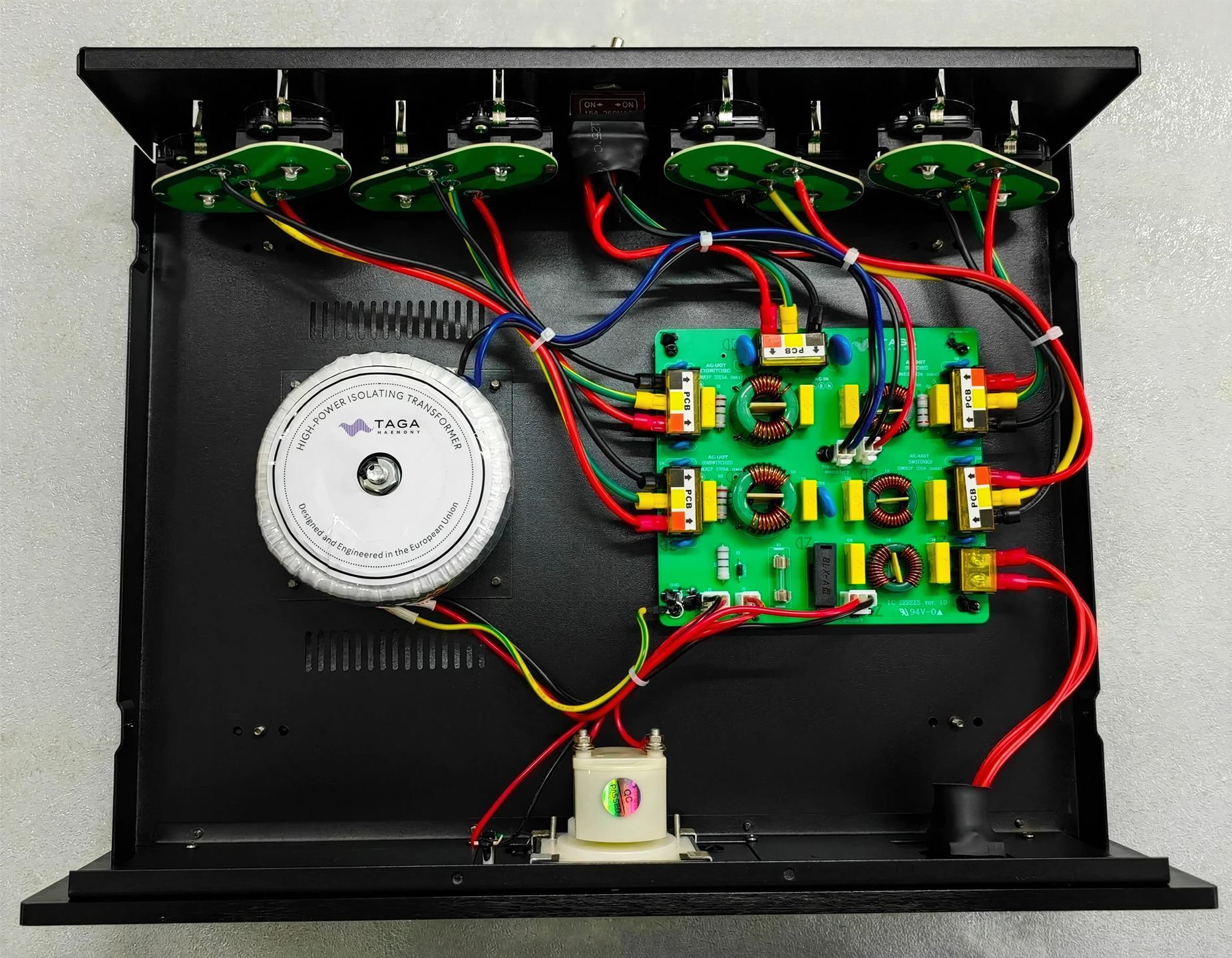

Filtreringssystemet i PC-7000 bygger på flere komplementære teknologier. I centrum af arkitekturen findes en toroidetransformator, hvis funktion adskiller sig fra en traditionel isolationstransformator. Denne komponent skaber en galvanisk barriere mellem lysnettet og grupperne I og II (lydkilder og digitale tilbehør) og forhindrer direkte passage af fællesmodestøj, der er til stede på nettet.
Den toroidale kerneform giver flere fordele: minimal lækagefelt takket være den lukkede geometri, optimal energieffektivitet og reducerede mekaniske vibrationer. Disse egenskaber forklarer, hvorfor toroidetransformatorer traditionelt anvendes i kvalitetsforstærkere og, i forlængelse heraf, i strømrensere med fokus på lydmæssig transparens.

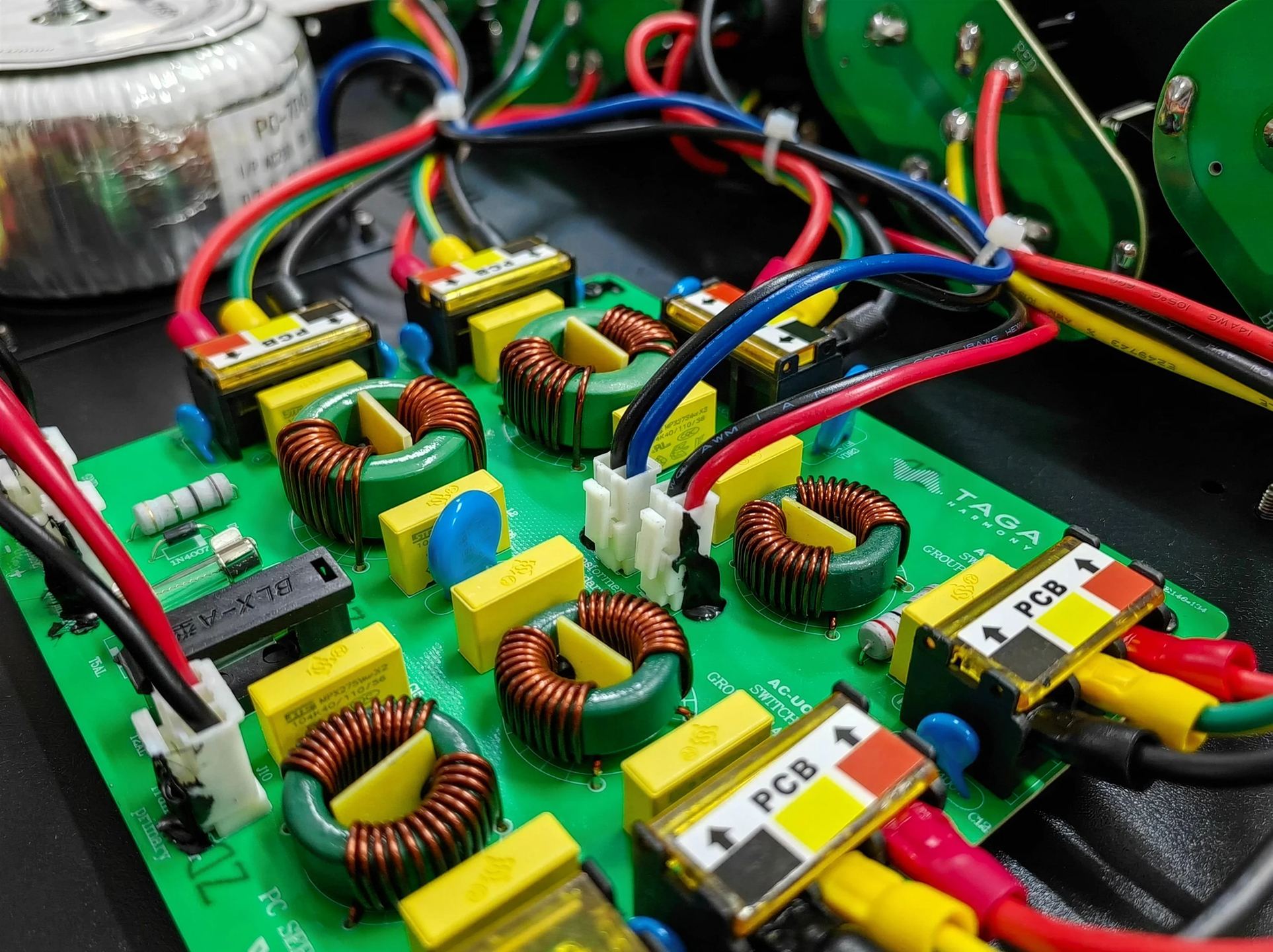

Filtreringen sker også via kondensatorer og induktanser i klasse X. Disse passive komponenter danner filterceller, som selektivt dæmper parasitfrekvenser mellem 2 og 100 MHz – et område, der svarer til elektromagnetiske (EMI) og radiofrekvente (RFI) forstyrrelser, som typisk forekommer i hjemmemiljøer. PC-7000 leverer en dæmpning, der varierer fra -10 dB til -55 dB afhængigt af frekvensen, hvor de højeste værdier svarer til de mest problematiske harmoniske for følsomme lydkredsløb.
Beskyttelse mod overspænding og stabilisering
Ud over højfrekvent støjfiltrering integrerer PC-7000 flere lag af beskyttelse mod transiente hændelser. Primær lynbeskyttelse aktiveres ved indirekte overspænding forårsaget af lynnedslag i distributionsnettet. Kredsløbet kan absorbere en stødbelastning på op til 4500 ampere ved en standardiseret 8/20 µs-impuls (stigestid 8 mikrosekunder, faldetid 20 mikrosekunder).
Den maksimale spidsspænding, der understøttes, når 3000 volt ved 10 milliampere, mens begrænsningsspændingen ligger på 775 volt. Disse værdier karakteriserer enhedens evne til at klippe overspændinger, før de når det tilsluttede udstyr. Den maksimalt dissipérbare energi er 140 joule, hvilket repræsenterer den energimængde, beskyttelseskomponenterne kan absorbere før mætning.
Denne beskyttelse er særligt relevant i områder med hyppige tordenvejr eller ustabile elnet. Moderne audio- og videoudstyr, hvis switchmode-strømforsyninger og digitale kredsløb indeholder mange følsomme halvledere, kan tage uoprettelig skade ved selv kortvarige overspændinger. PC-7000 fungerer som en intelligent sikring, der reagerer på få mikrosekunder – længe før de interne beskyttelser i apparaterne når at træde i kraft.
