SVS SoundPath Subwoofer 12m

At placere en subwoofer langt fra forstærkeren kræver, at flere meter RCA-kabel føres gennem rummet. Over denne afstand kan utilstrækkelig afskærmning lukke brum og støj igennem, som forringer bassen. 12-metersversionen af subwooferkablet SVS SoundPath er beregnet præcis til denne situation: at forbinde en kilde og en fjernplaceret subwoofer med et rent signal fra start til slut.

OFC-kobber og fem lag isolering

Signalet føres ned til subwooferen via to ledere, der er isoleret fra hinanden, hver bestående af fjorten tråde af 99,99 % renset iltfrit kobber (OFC). Omkring dem er isoleringen opbygget i fem lag. Det første er en 1,6 mm kappe af højdensitetspolyethylen (HDPE), der omslutter hver leder separat og begrænser interaktionen mellem de to. Derefter kommer et 7 mm dielektrikum af højdensitets-PVC, som udgør kablets struktur, efterfulgt af en PET-folie (Mylar), der fastholder og beskytter den interne konstruktion. Afskærmningen udgør næstsidste lag, som beskrives lige efter, og en flettet bomuldskappe afslutter det hele og fungerer både som mekanisk beskyttelse og finish. Den ydre diameter holdes på 7 mm, tynd nok til at føres langs en fodliste eller under et tæppe.

En afskærmning tilsluttet på kildesiden

Over tolv meter er det afskærmningen, der udfører det meste af arbejdet. Den kombinerer aluminiumsfolie og en fletning af 56 tråde fortinnet OFC-kobber, spiralviklet omkring den interne struktur. Dens funktion er at stoppe elektromagnetisk og radiofrekvent interferens (EMI og RFI), som et langt kabel lettere opfanger, når det krydser et rum fyldt med elektriske apparater.

Det særlige ved denne afskærmning er, at den kun er forbundet til jord i den ene ende, nemlig på kildesiden. Denne asymmetriske tilslutning forhindrer dannelsen af en sløjfe mellem de to apparater via selve afskærmningen, hvilket er en klassisk årsag til brum. Den angiver også en retning for kablet: Den ene ende er beregnet til kilden, forstærkeren eller processoren, den anden til subwooferen.

Maskinbearbejdede og guldbelagte RCA-stik

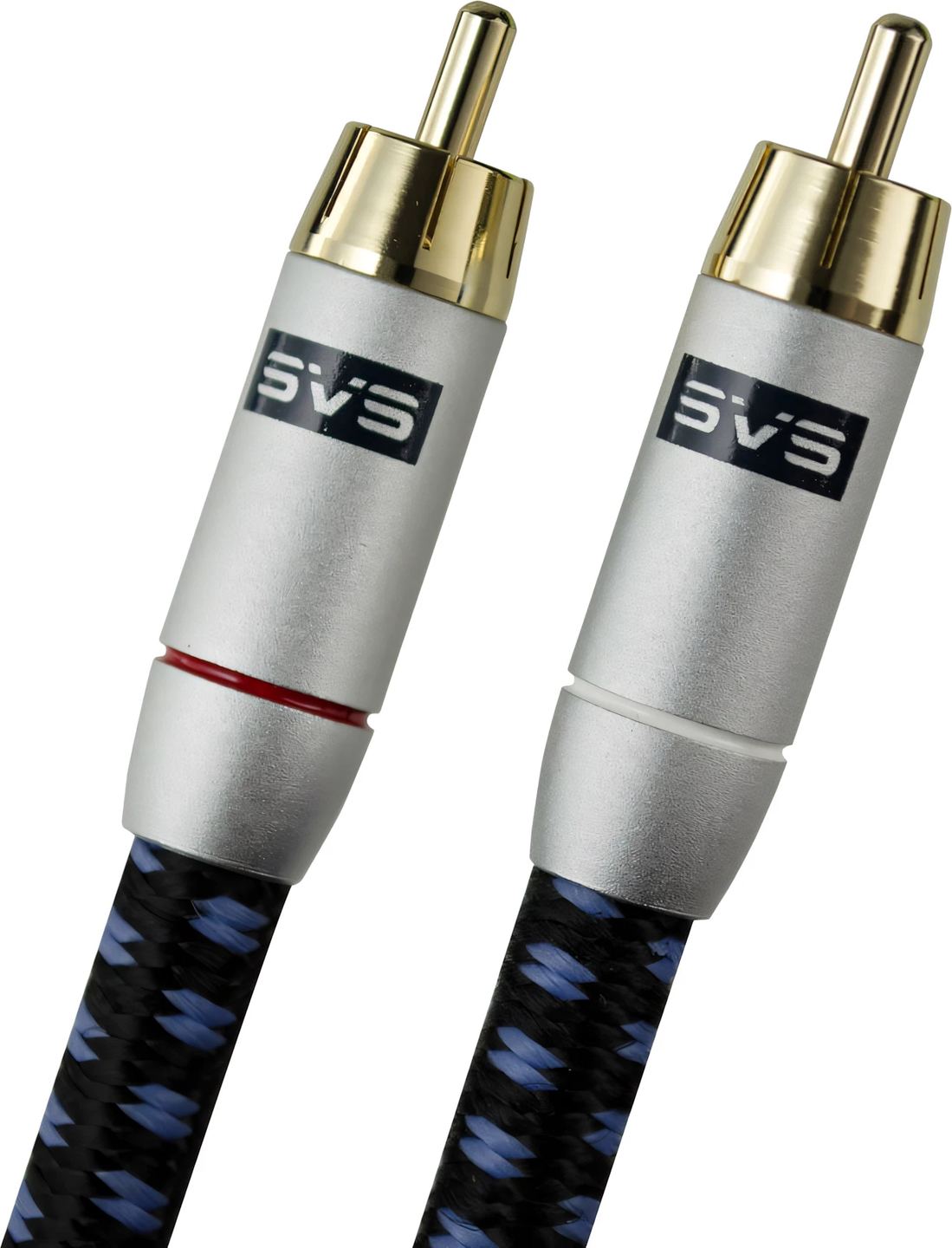

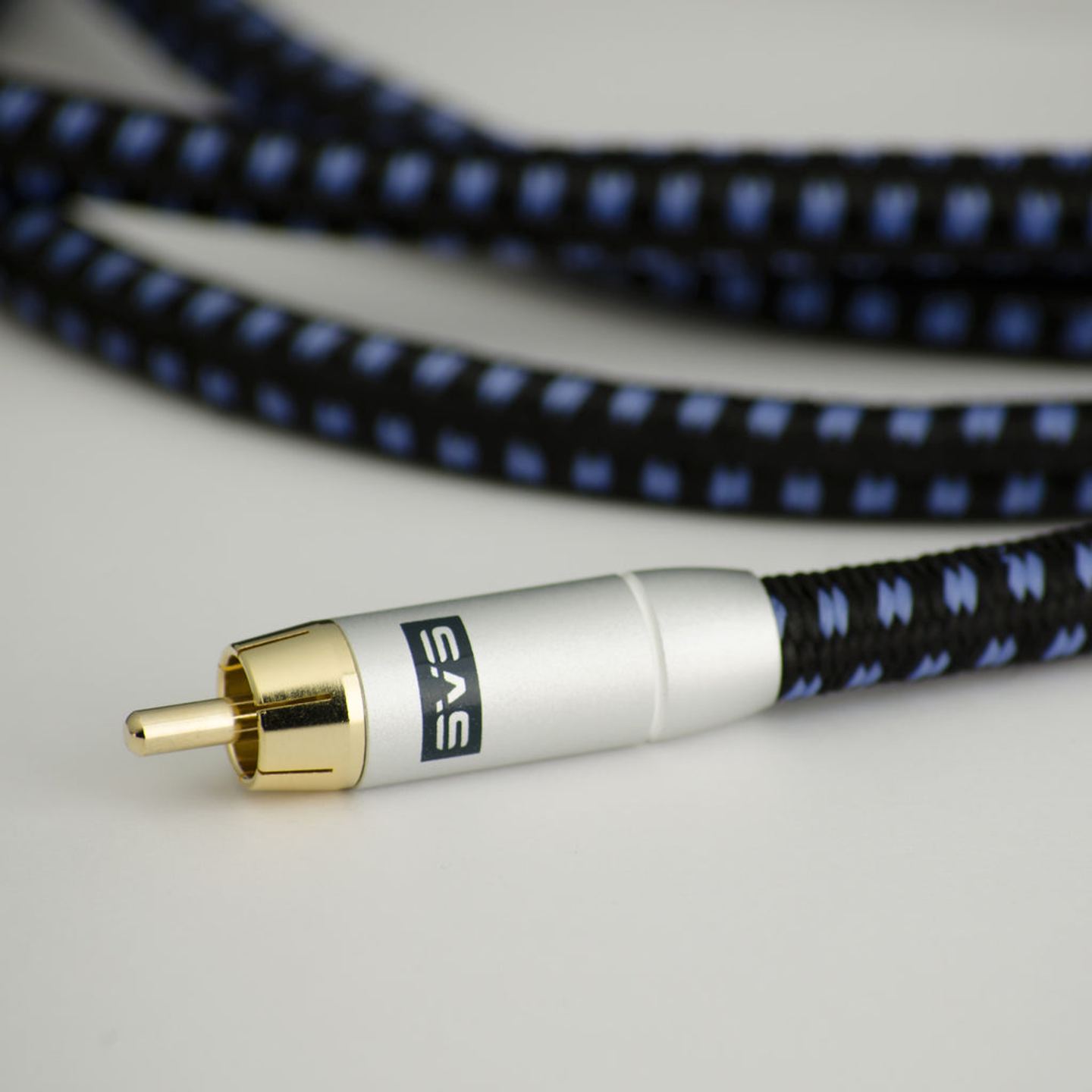

Stikkene afspejler den samme omhu som kablet. Huset er maskinbearbejdet i anodiseret aluminium af luftfartskvalitet med røde og hvide markeringsringe, så ender og kanaler kan skelnes med et øjekast. Midterstiften og den ydre ring er i 24-karat guldbelagt messing, en belægning der modstår korrosion og bevarer stabil kontakt over tid. Jordhuset er slidsede, hvilket sikrer et fast greb om RCA-bøsningen på både subwooferen og forstærkeren.

Lodningerne er udført med en blyfri legering af høj kvalitet. Dette er vigtigt i en basforbindelse, hvor en kontakt, der forringes, til sidst kan høres som knitren eller udfald.

En båndbredde langt over basområdets behov

De offentliggjorte målinger giver et præcist billede af kablet. DC-modstanden er 77 milliohm pr. meter for lederne og 30 milliohm pr. meter for afskærmningen. Den nominelle kapacitans holdes lav på 39 picofarad pr. meter ved 1 kHz. Den nominelle impedans er 110 ohm, med kabel og stik afstemt for at reducere stående bølgeforhold og refleksionstab. På et kabel på 3 meter strækker den angivne båndbredde sig fra jævnstrøm til 5 megahertz med et stående bølgeforhold på mindre end eller lig med 1,09 og et returtab på mindst 27 decibel.

Disse værdier hører hjemme i radiofrekvensers terminologi. Signalet til en subwoofer ligger imidlertid mellem omkring tyve og to hundrede hertz, meget langt fra de målte megahertz: Båndbredden og impedansafstemningen overstiger langt, hvad basområdet kræver. For en subwoofer ligger interessen i den lave kapacitans og ledernes lave modstand, som bevarer signalets niveau og definition over en lang afstand, og især i afskærmningens kvalitet. Radiofrekvenstallene afspejler først og fremmest produktionens seriøsitet.

Før tolv meter pænt

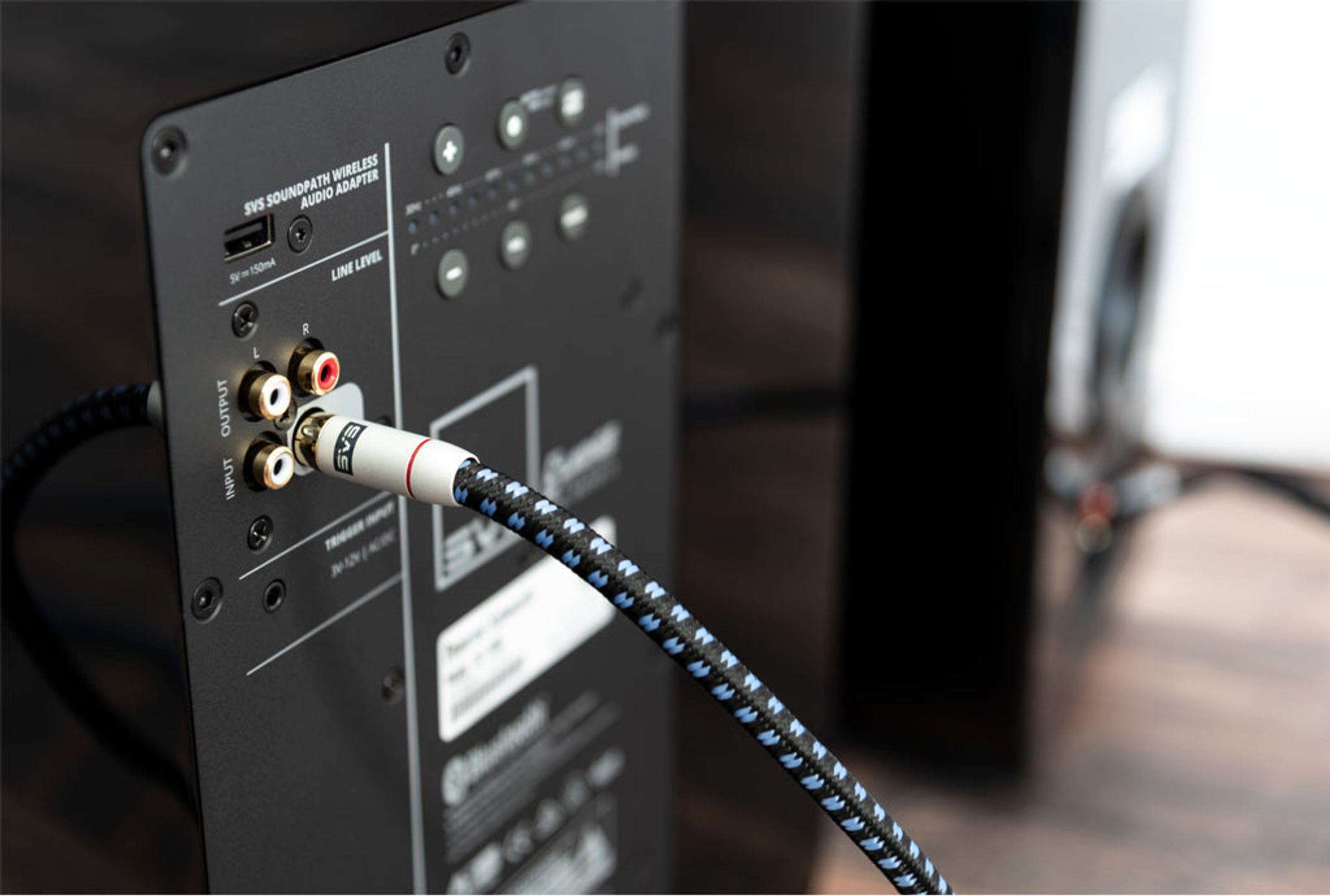

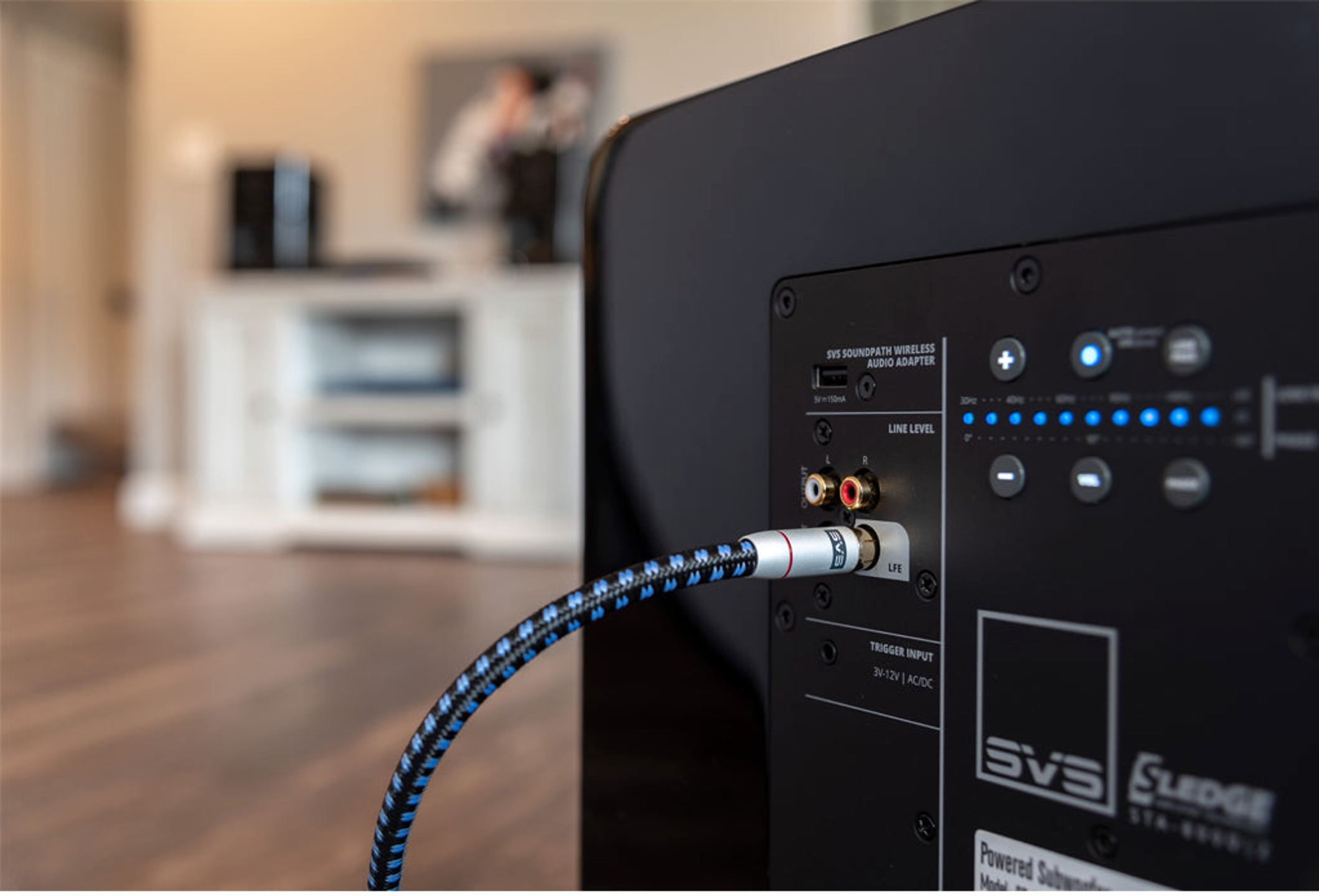

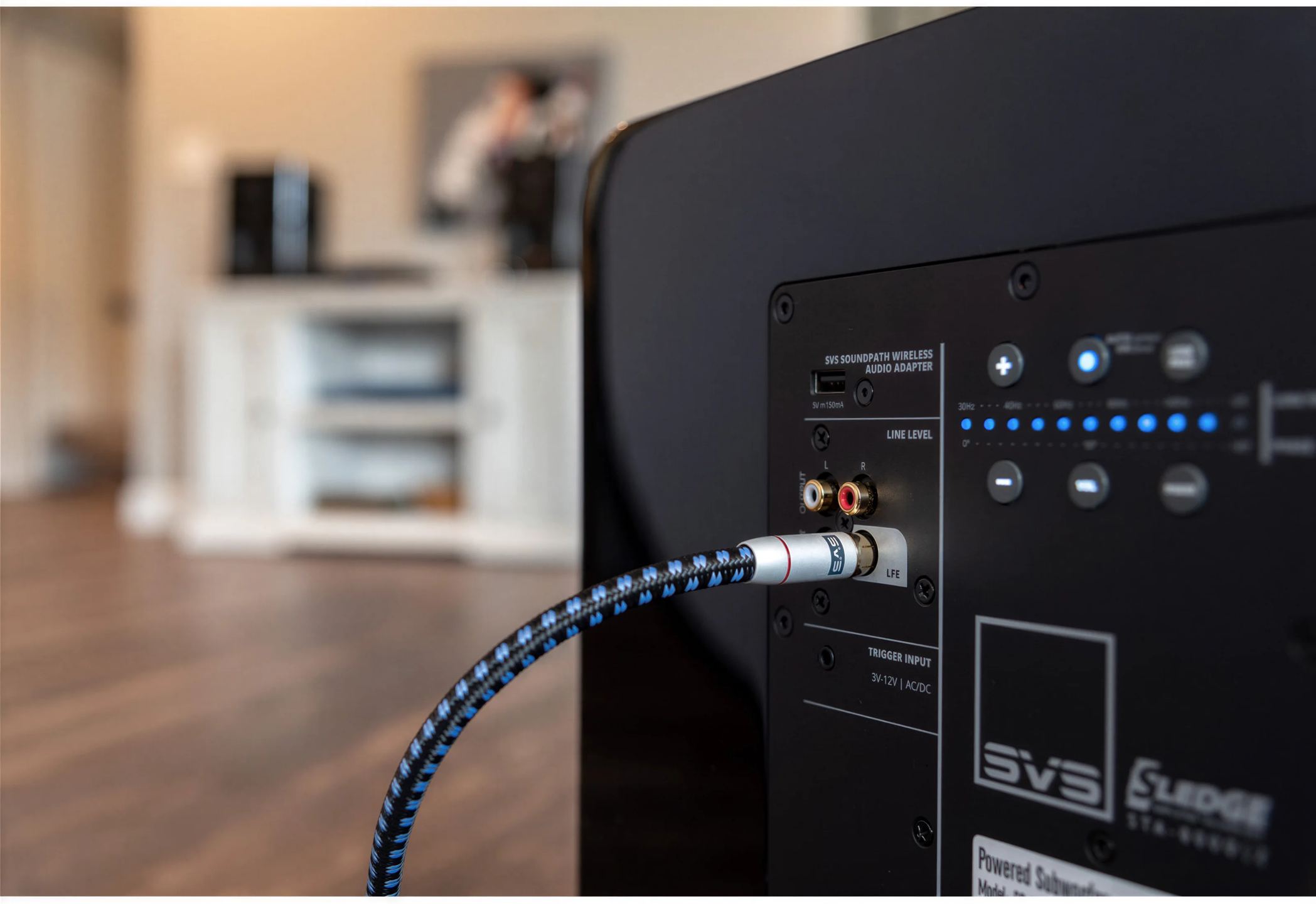

Kablet fås fra 1 til 15 meter, og denne reference ligger på næstøverste trin. Tolv meter dækker situationer, hvor subwooferen placeres tydeligt langt fra elektronikken: i det modsatte hjørne af stuen, bag siddepladserne eller i en opsætning med to subwoofere, hvor den ene står langt fra apparatracket.

At vælge en længde, der ligger så tæt som muligt på den reelle afstand, med lidt ekstra til hjørner, undgår ophobning af overskydende kabel. Den slanke diameter på 7 mm og bomuldskappens fleksibilitet gør det lettere at føre kablet langs væggene. Med hensyn til holdbarhed dækker SVS kablet med fem års garanti og giver mulighed for at prøve det hjemme i 45 dage.

Tekniske specifikationer

Struktur og materialer

• Ydre fletning i førsteklasses bomuld, æstetisk og slidstærk
• Dielektriske lag:
  • Højdensitet polyvinylchlorid (PVC) på 7 mm
  • Højdensitet polyethylen (HDPE) på 1,6 mm omkring hver leder
• Skærmning:
  • Polyethylenterephthalat (PET Mylar) folie
  • Fletning i aluminium og iltfrit kobber (OFC) fortinnet, jordet på kildesiden
• Tilslutning:
  • Præcisionslodning med blyfrit legering af høj kvalitet
  • Ledende stift i messing belagt med 24 karat guld

Elektriske specifikationer

• Lederens modstand (DCR): 77 mΩ / meter
• Skærmningens modstand (DCR): 30 mΩ / meter
• Nominel impedans: 110 Ω (kabel og RCA-stik kompatible)
• Nominel kapacitet: 39 pF / m ved 1 kHz
• Nominel båndbredde: DC - 5 MHz (3 m kabel)
  • Stående bølgeforhold (VSWR) ≤ 1,09
  • Returtab ≥ 27 dB

Dimensioner

• Nominel udvendig diameter: 7 mm
