Inakustik Connect 212 Sub-Y 3m

Connect 212 Sub-Y fra Inakustik er et kabel designet til overførsel af lavfrekvente signaler mellem en hjemmebio-forstærker og en subwoofer. Dets Y-konfiguration muliggør en forbindelse, der er tilpasset systemer, som kræver to indgange. Fremstillet i Tyskland kombinerer det en symmetrisk opbygning med flydende afskærmning og ledere af OFC-kobber. Denne konstruktion har til formål at begrænse elektromagnetiske forstyrrelser og bevare signalets integritet i de lave frekvenser.

Teknisk opbygning og materialevalg

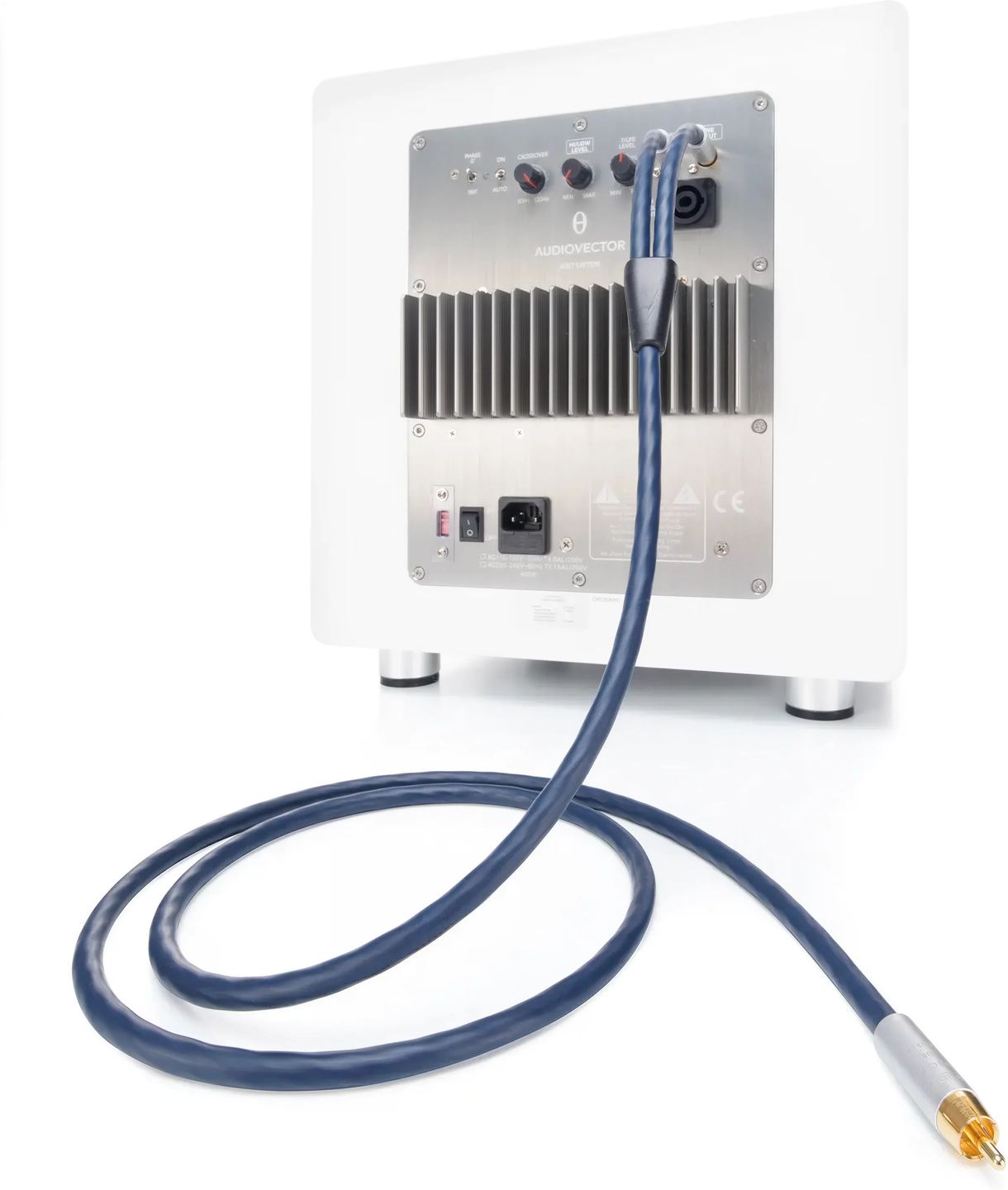

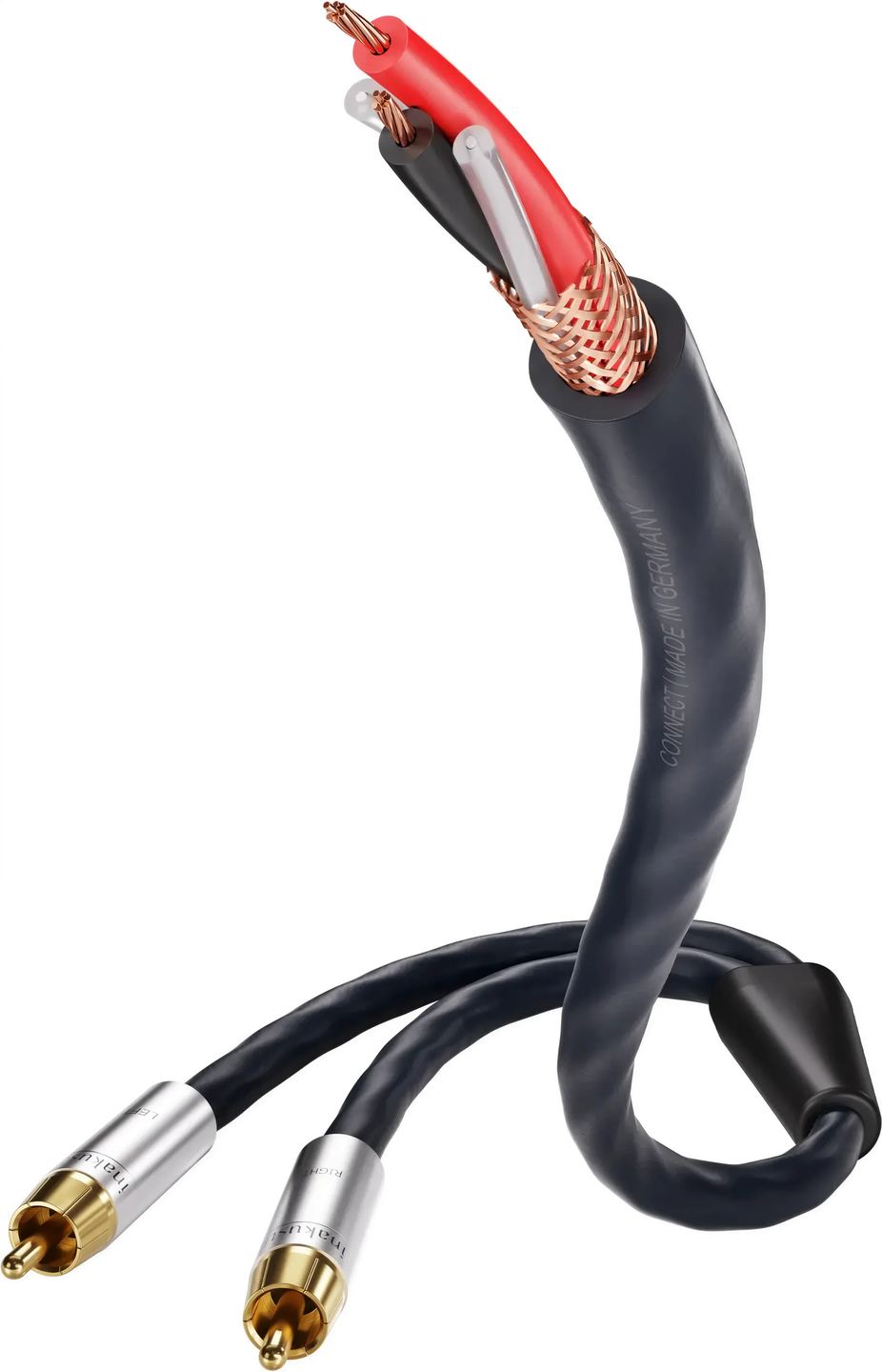

Connect 212 Sub-Y adskiller sig ved sin Y-fordeler-konfiguration: et enkelt han-RCA-stik deles op i to han-RCA-udgange. Denne geometri opfylder et specifikt behov: mange subwoofere har to indgange (venstre og højre), selvom LFE-signalet (Low Frequency Effects) i sig selv er mono. Brug af begge indgange giver typisk en forstærkning på ca. 3 dB på subwooferens udgangsniveau.

De centrale ledere er fremstillet af OFC-kobber (Oxygen-Free Copper) med en renhed på 99,95 %, organiseret i 7 tråde på hver 0,20 mm. Valget af iltfrit kobber minimerer krystallinske urenheder, som kan hæmme elektronernes bevægelse – særligt kritisk for de kraftige signaler, der er typiske for lave frekvenser.

Lederisoleringen består af ekspanderet polyethylen, et dielektrikum med en cellestruktur, der indeholder luft. Denne teknik reducerer materialets dielektriske konstant, hvilket begrænser kapacitive tab og bevarer signalets tidsmæssige integritet. Kablets ydre diameter er 8,5 mm, hvilket giver et kompromis mellem robusthed og fleksibilitet, så det er nemt at installere bag udstyret.

Flydende afskærmning: avanceret beskyttelse mod forstyrrelser

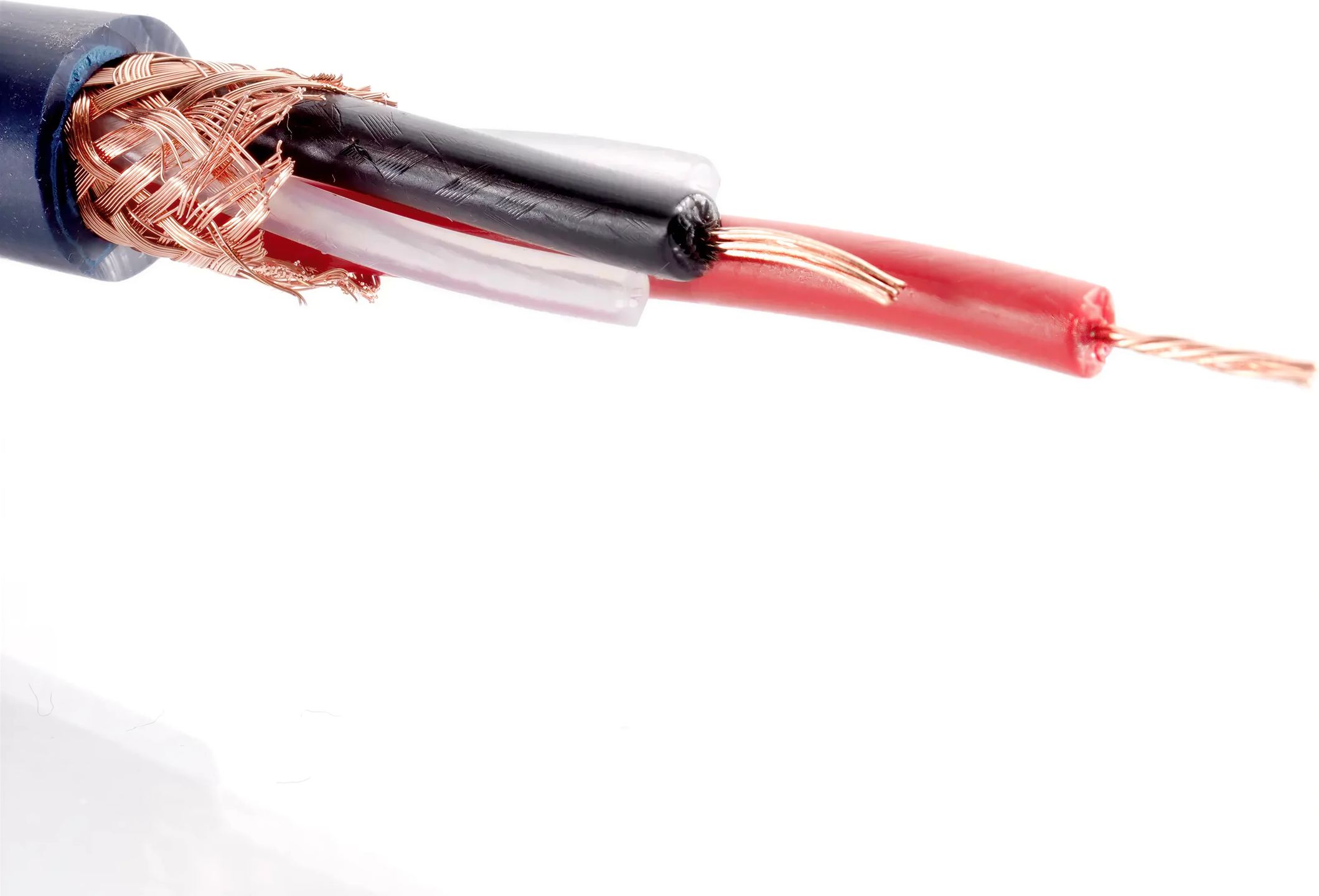

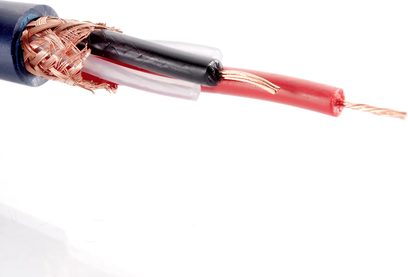

Afskærmningsdesignet er et af de mest sofistikerede aspekter ved Connect 212 Sub-Y. En tæt kobberfletning bestående af 186 tråde omgiver lederne i en såkaldt “flydende” arkitektur. Det betyder, at afskærmningen kun er elektrisk forbundet i den ene ende af kablet, hvilket forhindrer dannelsen af jordsløjfer.

I et moderne hjemmebiografmiljø fyldt med trådløse signaler (Wi-Fi, Bluetooth, mobiltelefoner) fungerer denne type afskærmning som et delvist Faraday-bur. Uønskede elektromagnetiske felter inducerer strømme i kobberfletningen, men disse strømme ledes til jord uden at påvirke det nyttige signal. Den høje tæthed af fletningen (186 tråde) sikrer optimal dækning, hvilket er særligt effektivt mod højfrekvente forstyrrelser.

Den “flydende” karakter af afskærmningen fortjener særlig opmærksomhed. I modsætning til en afskærmning, der er forbundet i begge ender og kan skabe en jordsløjfe med forstyrrende strømme, tillader den enkeltforbundne afskærmning at lede inducerede ladninger væk, samtidig med at den galvaniske isolation opretholdes. Denne teknik er særligt relevant for subwoofer-forbindelser, hvor lange kabler (op til 5 meter) øger følsomheden over for forstyrrelser.

Tilslutning og samling: fokus på detaljen

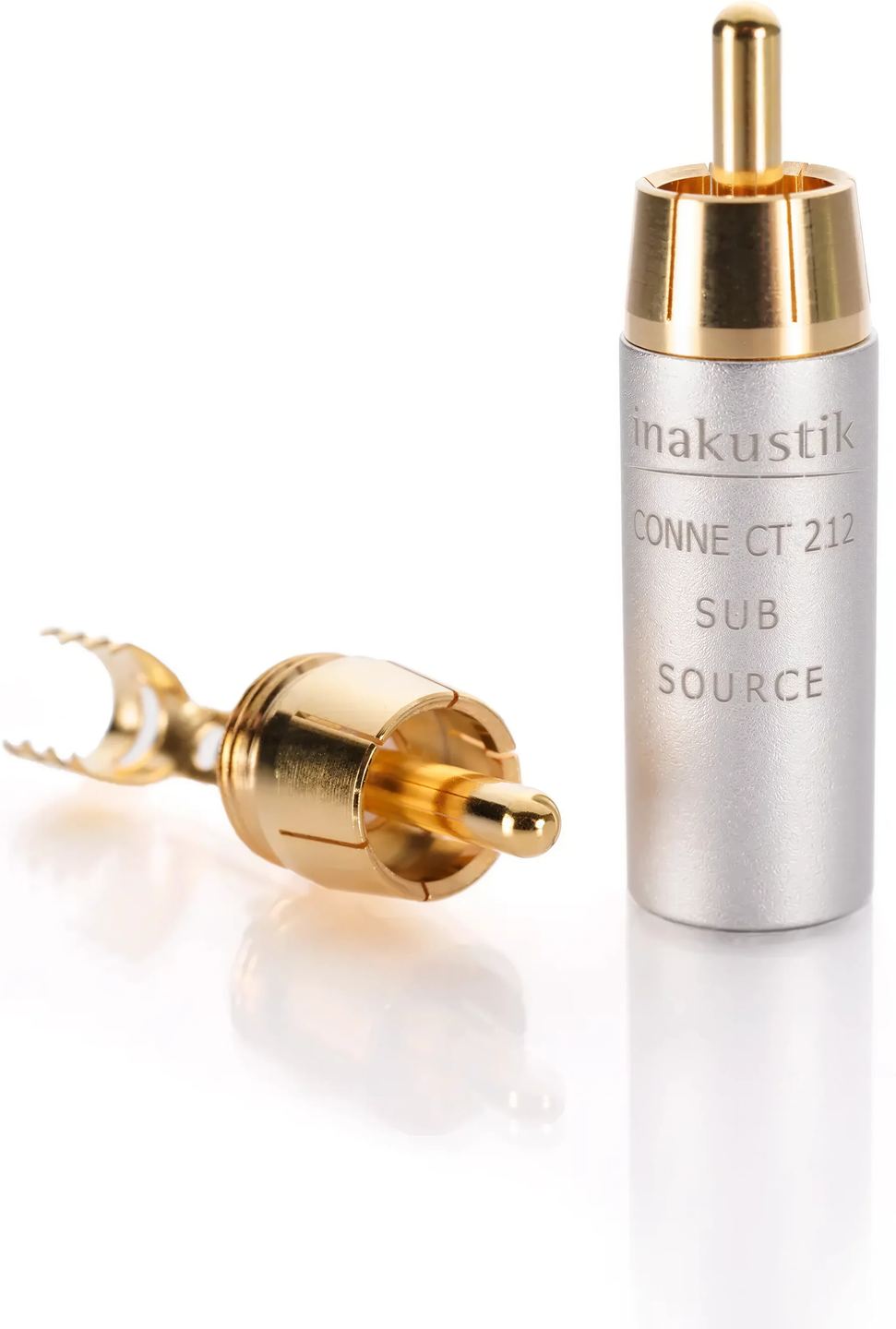

RCA-stikkene er fremstillet af massiv messing med guldbelagte kontakter. Messing sikrer fremragende elektrisk ledningsevne og den nødvendige mekaniske styrke til gentagne tilslutninger. Guldbelægningen, selvom den er tynd, beskytter kontaktfladerne mod oxidation, som ellers kunne øge kontaktmodstanden over tid.

Hvert kabel samles manuelt, inklusive lodning af lederne til stikkene. Dette kritiske trin kontrolleres individuelt: kontinuitetstest for at sikre forbindelsernes integritet og kortslutningstest for at sikre, at der ikke er kontakt mellem leder og afskærmning. Signaldirektionen er markeret på kablet, hvilket muliggør ensartet installation, selvom den praktiske betydning af denne retningsangivelse stadig diskuteres i audioverdenen.

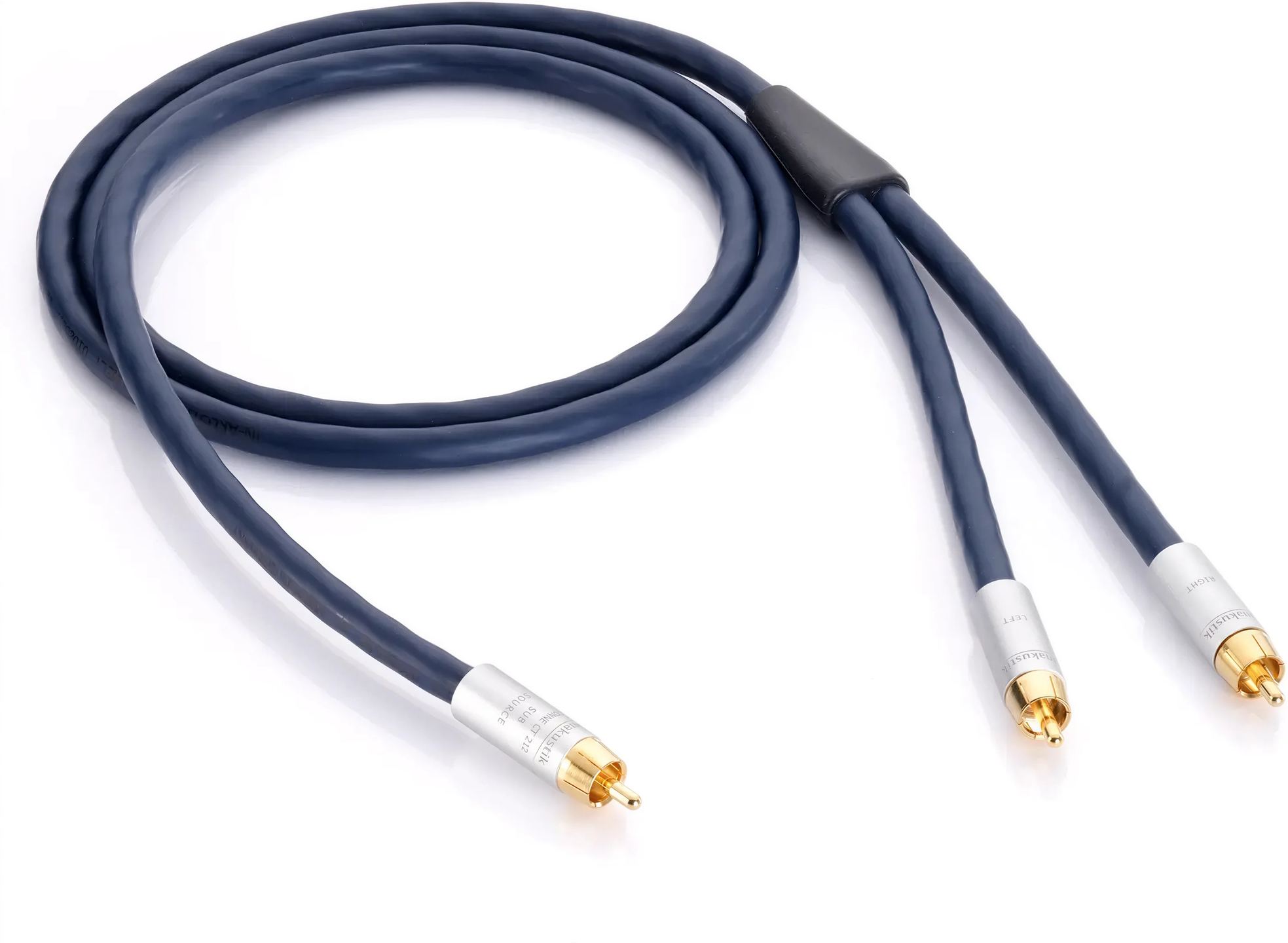

Y-forgreningspunktet, hvor det enkelte kabel deles i to grene, er mekanisk forstærket. Dette område udsættes for betydelige belastninger under installation og frakobling. Den mørkeblå, meget fleksible PVC-kappe gør det let at identificere kablet visuelt og giver samtidig holdbar mekanisk beskyttelse.

Tekniske egenskaber

Tilslutningsspecifikationer

• Kabeltype: analogt lydkabel til subwoofer (lavfrekvens)
• Tilslutning: 1 x RCA han til 2 x RCA han (Y-fordeler)
• Impedans: tilpasset til overførsel af lavfrekvenseffekter (LFE)
• Tilgængelige længder: 2 m, 3 m, 5 m
• Signaldirection: angivet for optimal installation

Konstruktion og materialer

• Ledere: OFC-kobber (99,95 % renhed) 7 x 0,20 mm
• Dielektrikum: ekspanderet polyethylen, lav kapacitet, lave tab
• Skærmning: høj-densitet kobberfletning (186 tråde) med flydende skærm
• Stik: massivt metal med guldbelagte kontakter (materiale: messing)
• Yderkappe: højfleksibel PVC i mørkeblå farve
• Udvendig kabeldiameter: 8,5 mm

Ydeevne og egenskaber

• Symmetrisk design med flydende skærm
• Dynamisk og kraftfuld bas takket være meget rene OFC-kobberledere
• Ekspanderet polyethylen-dielektrikum for minimale tab og troværdig gengivelse
• Dobbelt aktiv og flydende skærm: maksimal beskyttelse mod interferens
• Premium stik: guldbelagte kontakter, lav modstand, øget holdbarhed
• Høj fleksibilitet og diskret design for nem integration i ethvert audio-/video-miljø

Produktion og kvalitet

• Samling: manuel lodning, kontinuitets- og kortslutningstest
• Produktion: 100 % fremstillet i Tyskland, håndsamlet på in-akustik værkstedet
• Hvert kabel testes individuelt
• Specialsamling tilgængelig på forespørgsel (specifikke længder eller stik)

Generelle oplysninger

• Certificeringer: CE, RoHS, REACH
• Specifikt designet til at optimere overførslen af subwoofersignaler
