FiiO K13 R2R sort

K13 R2R markerer udviklingen af K11 R2R i FiiOs sortiment. Denne desktop DAC og hovedtelefonforstærker bygger på en proprietær R2R-konverter med 192 modstande, symmetrisk forstærkning på 2400 mW pr. kanal og omfattende tilslutning inklusive LDAC Bluetooth, balancerede XLR-udgange og en 10-bånds parametrisk equalizer. Den er designet til både følsomme in-ears og krævende planarmagneter og positionerer sig som en komplet skrivebordsløsning med to forskellige konverteringstilstande (NOS og OS) og dobbelt DC/AC-strømforsyning.

Det bankende hjerte: en proprietær R2R-DAC med 192 modstande

I centrum af K13 R2R finder man en konverter udviklet af FiiO, bygget omkring en fuldt differentiel R2R-topologi (modstand-til-modstand) over fire kanaler. Denne tilgang adskiller sig fra de delta-sigma-kredsløb, der dominerer markedet. Hvor en delta-sigma-DAC oversampler signalet til meget høje frekvenser før dekodning, konverterer R2R direkte hver PCM-prøve til analog spænding via et netværk af kalibrerede modstande.

Kredsløbet integrerer 48 tyndfilmsmodstande pr. kanal, i alt 192 komponenter. Hver modstand har en præcision på ±0,1 % og en begrænset termisk drift på 30 ppm. FiiOs proprietære fejlkorrigeringsalgoritme kompenserer for uundgåelige unøjagtigheder for at opnå ydelser kompatible med high definition 32-bit/384 kHz.

Den differentielle konfiguration betyder, at hver kanal bruger to modstandsnetværk i modfase. Denne symmetri reducerer uønskede harmoniske og forbedrer undertrykkelsen af common-mode-støj, hvilket giver et lavere støjgulv og minimal kanalcrosstalk. Native DSD-dekodning op til DSD256 udføres i direkte 1-bit-tilstand, uden mellemkonvertering til PCM. For PCM-strømme accepterer K13 R2R op til 384 kHz i 32 bit via USB og op til 192 kHz på de koaksiale og optiske indgange.

To lydfilosofier: NOS- og OS-tilstande

K13 R2R tilbyder to driftsmåder. NOS-tilstand (Non-Oversampling) bevarer signalets oprindelige samplingsfrekvens. En CD ved 44,1 kHz forbliver ved 44,1 kHz og bevarer den originale bølgeform uden interpolation. OS-tilstand (Oversampling) oversampler alle signaler op til 384 kHz før konvertering, hvilket muliggør mere stejlt digitalt filter med generelt bedre tekniske målinger.

Skiftet mellem NOS og OS sker via menuen, som tilgås fra volumenkontrollen. Denne fleksibilitet gør det muligt at tilpasse gengivelsen til kilden, det anvendte headset og personlige præferencer. DSD-filer dekodes altid nativt, uafhængigt af den valgte tilstand.

Forstærkerkraft til enhver udfordring

Forstærkertrinnet leverer 2400 mW + 2400 mW ved 32 Ω på den balancerede 4,4 mm-udgang og 600 mW på den ubalancerede 6,35 mm. Denne effekt gør det muligt at drive hovedtelefoner med høj impedans såsom magnetiske planarer, samtidig med at den nødvendige finesse bevares til ultrasensitive in-ears takket være tre uafhængige gain-niveauer.

Hvert gain-niveau har sin egen volumenkurve, som tilpasser potentiometerets progression til følsomheden på den tilsluttede transducer. Den fuldt balancerede forstærkerkæde, fra DAC’en til hovedtelefonudgangen, sikrer bedre undertrykkelse af elektromagnetiske interferenser og større dynamisk headroom. Indbyggede beskyttelser mod termisk overbelastning og koblingsstøj bevarer enhedernes integritet.

Den 10-bånds parametriske equalizer drevet af XMOS XU316

K13 R2R integrerer en 10-bånds parametrisk equalizer, en usædvanlig funktion på en desktop-DAC i denne prisklasse. Processeringen håndteres af XMOS XU316-platformen, en multicore-controller med 16 logiske kerner og op til 2400 MIPS deterministisk regnekraft. XU316 håndterer samtidig USB 2.0-højhastighedsinterface, lyddekodning og EQ-beregninger i realtid.

Equalizeren fungerer op til 192 kHz / 24 bit og forbliver aktiv uanset konverteringstilstand eller valgt indgang. Adgang sker via FiiO Control-appen på smartphone eller via en webgrænseflade i USB-tilstand. Hvert bånd har tre justerbare parametre: centerfrekvens, gain og båndbredde. Appen tilbyder forudindstillinger og en Auto-EQ-funktion, der kan importere måleprofiler for automatisk at generere en kompensationskurve. Indstillinger kan gemmes, eksporteres og importeres, så man kan dele konfigurationer eller hurtigt skifte mellem flere hovedtelefoner.

“Skylight”-design og kompromisløs konstruktion

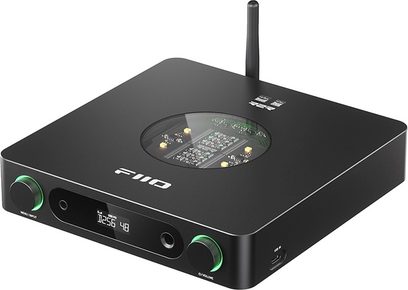

Det monoblok-fræsede aluminiumskabinet viderefører det minimalistiske formsprog fra K11-serien, med en markant nyhed: et cirkulært glasvindue på toppen, der afslører R2R-modstandsnetværkene. En brugerdefinerbar RGB-belysning omkranser vinduet med statiske, dynamiske eller samplingsfrekvens-synkroniserede tilstande. Lysstyrken kan justeres i flere niveauer eller slukkes helt.

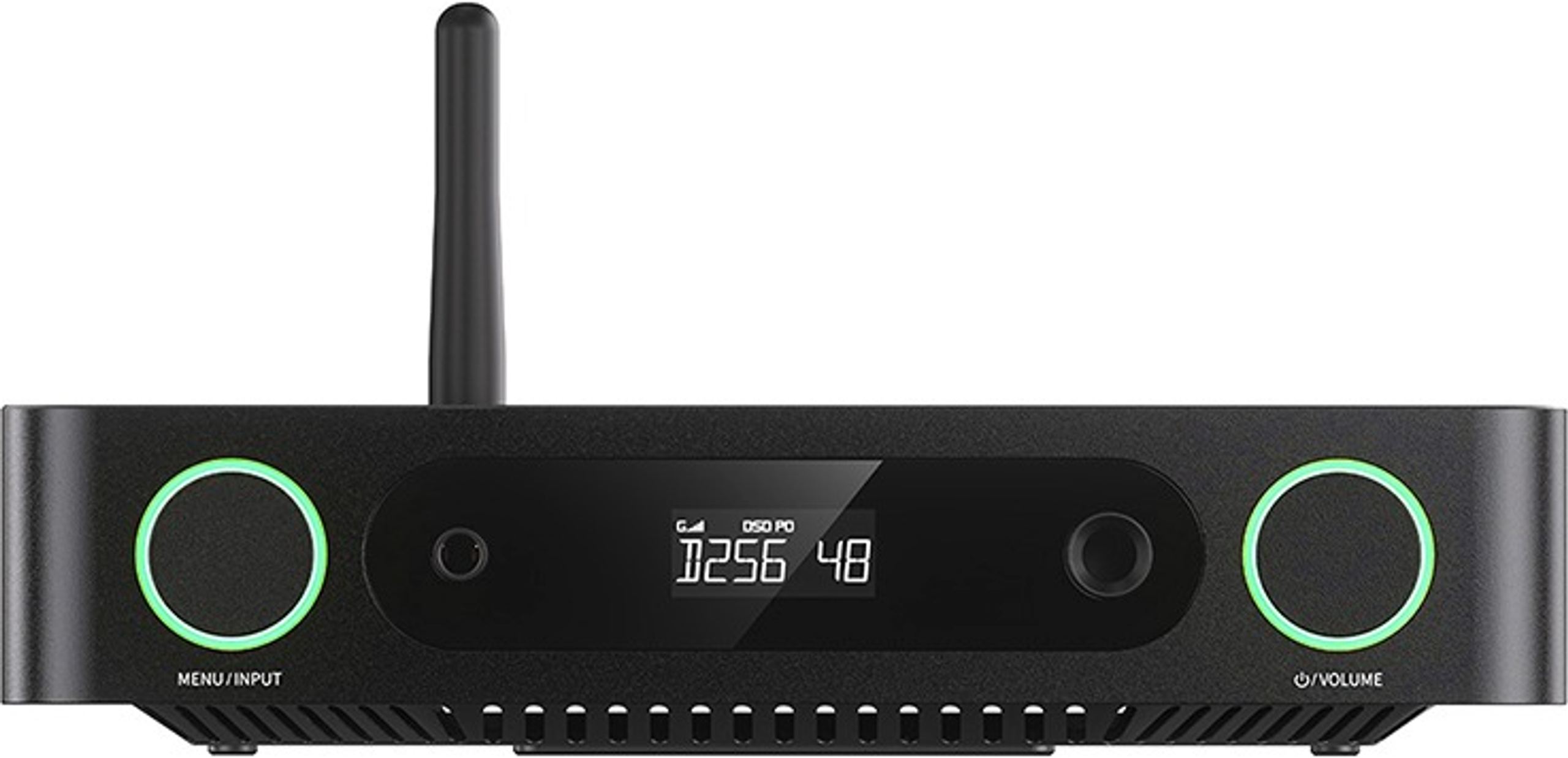

Den højopløste LCD-skærm med høj kontrast pryder fronten. I modsætning til OLED-skærme, der er udsat for indbrænding, kan dette panel forblive tændt permanent uden forringelse. Skærmen viser samtidig samplingsfrekvens, volumen, gain-niveau, udgangstilstand og valgt indgang.

To riflede drejeknapper i anodiseret aluminium styrer enheden: den større håndterer volumen, den anden navigerer mellem indgange og indstillinger. Denne tilgang undgår dybe menuer og komplekse manipulationer. En infrarød fjernbetjening muliggør også betjening på afstand. De skridsikre fødder er redesignet med fire klæbende gummifødder, der holder enheden sikkert på plads, i modsætning til den glatte fod på K11 R2R.

Fuld tilslutning: fra trådløst til balanceret

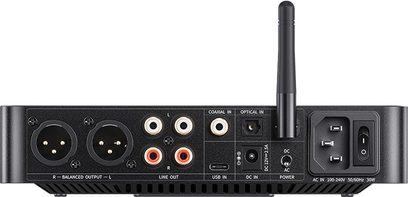

Bagsiden samler tre kablede digitale indgange: USB-C (op til 384 kHz / 32 bit PCM og native DSD256), optisk Toslink og koaksial RCA (op til 192 kHz / 24 bit). USB anvender asynkron transmission for at minimere jitter. Bluetooth 5.4 tilføjer en trådløs mulighed med support for LDAC (op til 990 kbps), AAC og SBC.

Lydudgangene er opdelt i to kategorier. Til hovedtelefoner: ubalanceret 6,35 mm jack og balanceret 4,4 mm Pentaconn på fronten. Til brug som forforstærker: ubalancerede RCA og balancerede XLR på bagsiden, fungerende i fast eller variabelt niveau. Volumenhukommelsen er uafhængig mellem hovedtelefonudgang og pre-out.

Dobbelt DC/AC-strømforsyning og mulighed for udvidelse

K13 R2R er udstyret med en 30 W switch-mode-strømforsyning indkapslet under et nikkelbelagt legeringsskjold. Internt fordeler 18 lavstøjende lineære regulatorer og 5 DC-DC-konvertere energien til de forskellige sektioner af kredsløbet. Denne multi-rail-arkitektur isolerer hver funktion for at begrænse indbyrdes interferens. Filtreringskondensatorerne omfatter ELNA RA3-serien, der er beregnet til audioapplikationer, samt tantal-kondensatorer.

En 12 V DC-indgang gør det muligt at tilslutte en ekstern lineær strømforsyning (minimum 2,5 A) for dem, der ønsker at udforske, hvordan forskellige strømforsyninger påvirker lyden. Når en ekstern strømforsyning tilsluttes, skifter K13 R2R automatisk over og deaktiverer den interne forsyning.

Tekniske specifikationer

Digital-til-analog konvertering

• DAC-type: resistiv R2R 24-bit med 4 fuldt differentielle kanaler
• Intern arkitektur: 48 præcisionsmodstande pr. kanal, i alt 192 modstande
• Modstandspræcision: ± 0,1 %, lav termisk drift på 30 ppm
• Symmetrisk konvertering: reducerer støj og harmoniske for en stille baggrund
• Tilgængelige konverteringstilstande:
  • NOS (uden oversampling): naturlig gengivelse af signalet uden behandling
  • OS (oversampling): behandling op til 384 kHz for øget præcision
• Understøttede lydformater: PCM op til 384 kHz / 32-bit, native DSD256

Forstærkning og effekt

• Forstærkerarkitektur: fuldt symmetrisk, fra DAC til hovedtelefonudgang
• Udgangseffekt: 2400 mW + 2400 mW ved 32 Ω på balanceret udgang
• Gain-kontrol: 3 uafhængige gain-niveauer med tilpassede volumenkurver
• Indbyggede beskyttelser: mod overophedning, overbelastning og tænd/sluk-pop

Lydbehandling og equalizer

• Integreret 10-bånds parametrisk equalizer: præcis justering op til 192 kHz / 24-bit
• Adgang og kontrol: via FiiO Control-appen eller webinterface
• Avancerede funktioner: import/eksport af indstillinger, deling og automatisk hovedtelefon-responskorrektion
• Forforstærker-/effektforstærkertilstand: dedikerede RCA- og balancerede udgange
• Uafhængig hukommelse: separate lydstyrker for hovedtelefon- og forforstærkertilstand

Tilslutning og interfaces

• Digitale indgange: USB, optisk, koaksial
• Trådløs forbindelse: Bluetooth 5.4 med codecs LDAC, AAC, SBC
• Lydudgange:
  • Balanceret 4,4 mm hovedtelefon
  • Ub alanceret 6,35 mm hovedtelefon
  • RCA forforstærker
• Betjeningsmuligheder: dobbelt drejeknap, infrarød fjernbetjening, FiiO Control-app

Strømforsyning

• Intern strømforsyning: 30 W switch-mode PSU, afskærmet med nikkelbelagt legering
• Kompatibilitet med ekstern strøm: lineær strømforsyning 12 V / min. 2,5 A, stik 5,5 × 2,1 mm
• Spændingsregulering: 18 lavstøj lineære regulatorer og 5 DC-DC-konvertere
• Kondensatorer: ELNA RA3 og højkvalitets audio-tantal-kondensatorer

Konstruktion og design

• Chassis: CNC-fræset unibody-aluminium med anodiseret finish
• Skærm: højopløselig LCD med høj kontrast, ingen risiko for indbrænding
• Brugerdefineret RGB-belysning: indikator for samplingsfrekvens, lysstyrkejustering og pulserende effekt
• Automatisk slukketimer: kan indstilles fra 1 til 99 minutter

Indhold i kassen

• FiiO K13 R2R
• Infrarød fjernbetjening
• Strømkabel
• USB-kabel
• Hovedtelefonadapter
• Quick start-guide
• Garantikort

Samlet specifikationstabel

• DAC: 4-kanals R2R 24-bit
• Modstande: i alt 192, dvs. 48 pr. kanal
• PCM-format: op til 384 kHz / 32-bit
• DSD-format: native DSD256
• Effekt på balanceret udgang: 2400 mW + 2400 mW ved 32 Ω
• Ekstern strømforsyning: min. 12 V / 2,5 A
• Trådløs forbindelse: Bluetooth 5.4 med codecs LDAC, AAC, SBC
