Gold Note PSU-1000 sort

Designet til enhederne i 1000-serien fra Gold Note er PSU-1000 en ekstern strømforsyningsløsning, der udnytter et hybriddesign med dobbelt induktans. Med sine 5 transformatorer og 5 støjsvage spændingsregulatorer leverer denne 20 kg strømforsyning filtreret energi, som kan eliminere elektromagnetiske og radiofrekvente forstyrrelser, der kompromitterer lydkvaliteten. En investering til ejere af CD-1000, DS-1000, P-1000 eller PH-1000, som ønsker at få det maksimale ud af deres elektronik.

En strømforsyning designet til 1000-serien

PSU-1250 og PSU-1000 er de superinduktive eksterne strømforsyninger dedikeret til Gold Note 1000-serien, såsom CD-1000 MkII, P-1000 MkII og PH-1000. PSU-1000 indgår i en modulær designstrategi, som giver brugerne mulighed for at opgradere deres enheder i takt med behov og budget.

CD-1000 MkII, en CD-afspiller med integreret D/A-konverter, håndterer PCM-formater op til 24 bit/192 kHz. DS-1000 kombinerer netværksafspiller og konverter for adgang til lokalt lagrede filer og streamingtjenester. P-1000 MkII, en klasse A-forforstærker med seks ultralineære forstærkningstrin, har 5 balancerede XLR-indgange og 5 ubalancerede RCA-indgange. PH-1000, en phono-forforstærker, skiller sig ud med avanceret håndtering af equaliseringskurver og en lang række indstillinger for belastning og gain.

Når en enhed i 1000-serien forsynes af strømforsyningsblokken, skifter enhedens status-LED farve fra blå til grøn. Denne visuelle indikation bekræfter øjeblikkeligt, at apparatet nu drives af den eksterne strømforsyning i stedet for sin interne.

Dual Choke-teknologi i hjertet af systemet

PSU-1000 er udviklet med et hybriddesign med superinduktiv dobbelt induktans og omfatter et induktivt filter i den analoge sektion samt et dual choke-design, der driver både negative og positive højstrømstrin. Dual Choke-designet – Gold Notes eksklusive teknologi – filtrerer signalspændingerne perfekt for at eliminere forstyrrelser og elektrisk støj fra AC-strømforsyningssystemet.

Denne tilgang er baseret på brugen af induktanser (også kaldet “chokes” på engelsk), som fungerer som passive filtre. I modsætning til kondensatorer, der lagrer energi elektrostatisk, lagrer induktanser energi i et magnetfelt. Placeret i serie på forsyningsskinnerne modvirker de hurtige strømvariationer – netop det, der kendetegner højfrekvent støj. Gold Notes “dual choke”-princip går et skridt videre ved at anvende to induktanser, der arbejder sammen, én på den positive skinne og én på den negative, hvilket skaber en symmetri, som yderligere forbedrer filtreringen.

PSU-1000 forsynes via et design med 5 transformatorer, hvor 4 transformatorer udnyttes til strømforsyning og galvanisk isolation og 1 til Dual Choke-induktivfiltret. Denne opdeling på flere transformatorer gør det muligt fysisk at separere de forskellige funktioner og undgå indbyrdes forurening mellem trinene.

En elektrisk arkitektur uden kompromis

Ud over Dual Choke-teknologien integrerer PSU-1000 5 støjsvage spændingsregulatorer. Disse komponenter opretholder en stabil udgangsspænding trods udsving i lysnettet eller ændringer i forbruget fra den forsynede enhed. Den maksimale variation i udgangsspænding overstiger ikke 0,05 %, en bemærkelsesværdigt lav værdi, der vidner om reguleringens præcision.

Eksterne strømforsyninger filtrerer AC-strømmen perfekt og fjerner forstyrrelser og elektrisk støj fra forsyningssystemet, så elektronikken kan yde optimalt. De sikrer, at elektronikken altid modtager den optimale mængde energi uden at generere EMI (elektromagnetiske forstyrrelser) eller RFI (radiofrekvensforstyrrelser), som kan påvirke lydsignalet via elektromagnetisk induktion, elektrostatisk kobling eller ledning.

Undertrykkelsen af linjestøj og common mode-støj overstiger 80 dB. For at sætte tallet i perspektiv: 80 dB svarer til en reduktionsfaktor på 10.000. Hvis lysnettet har 1 volt støj, lader PSU-1000’s udgang kun 0,1 millivolt slippe igennem. Den fuldeffekt-responstid på under 2,5 mikrosekunder gør det muligt for strømforsyningen at reagere øjeblikkeligt på forbrugstoppe og undgå spændingsfald under krævende musikpassager.

Den dynamiske effekt overstiger 200 W, langt over det maksimale forbrug på 100 W, og giver dermed en komfortabel reserve. I standby begrænses forbruget til 1 W, i overensstemmelse med de aktuelle standarder for energieffektivitet.

Installation og fasekontrol

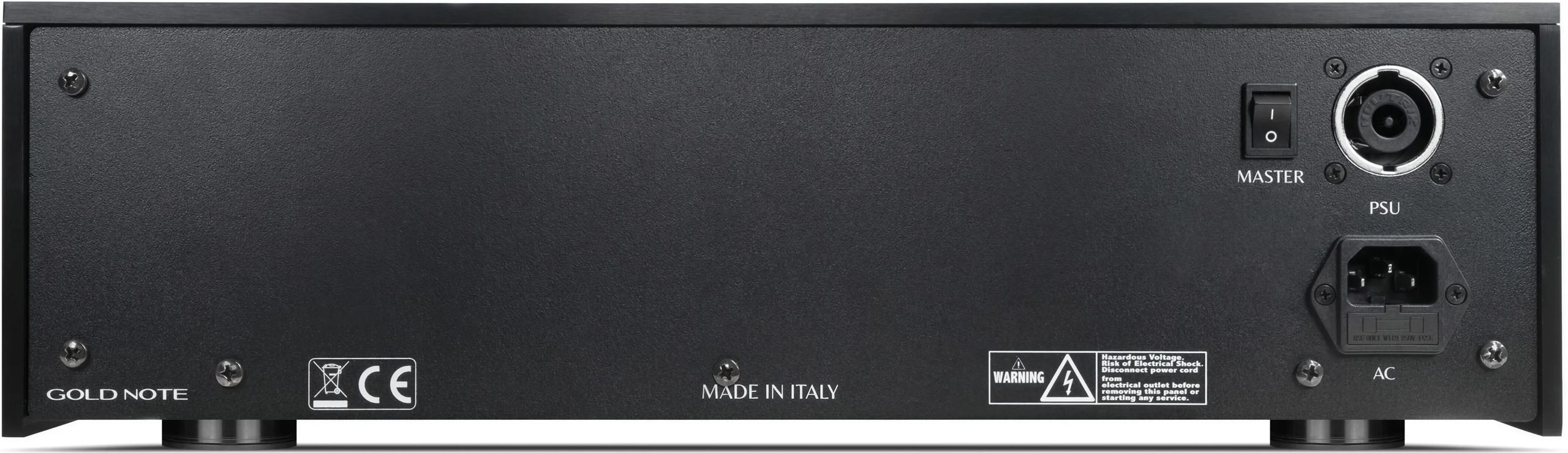

Installationen af PSU-1000 er enkel og kræver kun få hurtige trin: sluk for hovedkontakten på enheden i Gold Note 1000-serien og afbryd netkablet, tilslut strømforsyningsblokken til stikkontakten med det medfølgende netkabel, tilslut strømforsyningsblokken til enheden med det medfølgende PSU Link-kabel, og tænd derefter for hovedkontakten på bagsiden af strømforsyningsblokken.

Det medfølgende én meter lange tilslutningskabel gør det muligt at placere PSU-1000 tæt på den forsynede enhed og samtidig bevare en fornuftig afstand. For at opnå den bedste ydeevne anbefales det at placere strømforsyningen i en vis afstand fra andre audioelektroniske apparater. Denne forholdsregel forhindrer, at de magnetfelter, som PSU-1000’s transformatorer genererer, påvirker de følsomme kredsløb i de andre komponenter.

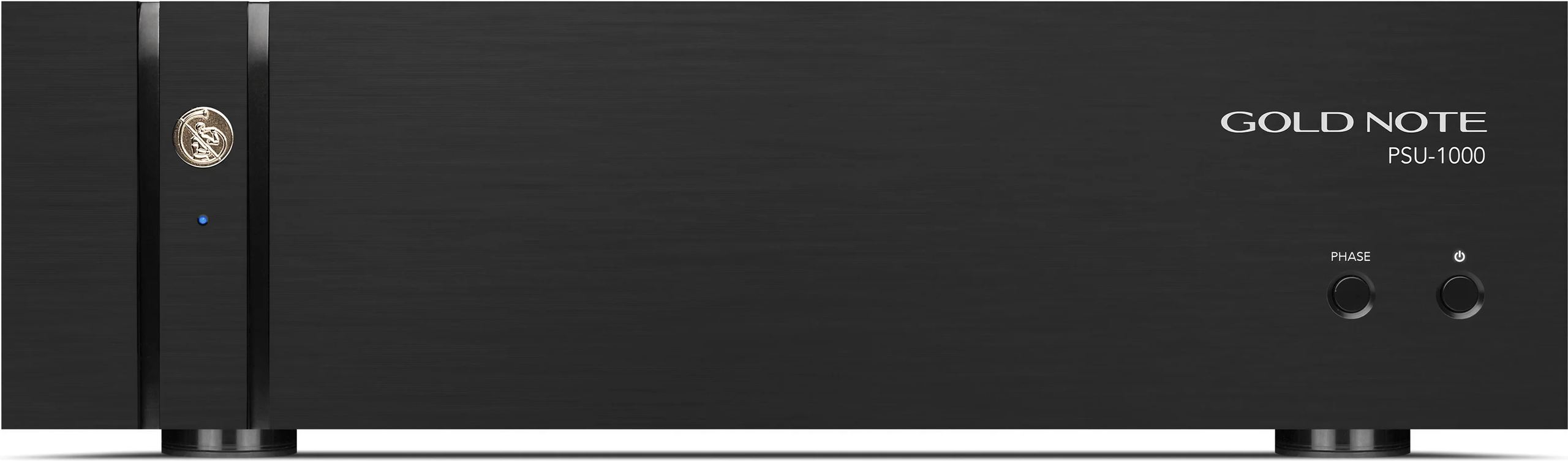

Ved at trykke på Phase-knappen vendes fasen 0°/180°, og Status-LED’en skifter farve fra blå til rød (omvendt fase). Denne kontrol af absolut fase gør det muligt at korrigere eventuelle polaritetsvendinger, der er opstået under optagelse eller mastering, og dermed genskabe signalets fasekoherens.

Strømforsyningen accepterer automatisk spændinger på 100-120 V eller 220-240 V, 50/60 Hz, og tilpasser sig dermed elnettene over hele verden uden manuel indgriben. Denne automatiske registrering forenkler brugen i forbindelse med internationale flytninger eller lån mellem systemer.

Med sine 430 × 135 × 360 mm og 20 kg har PSU-1000 et markant format, som afspejler tætheden af de interne komponenter. Den er tilgængelig i sort, sølv eller guld børstet aluminium og matcher æstetisk de øvrige elementer i 1000-serien takket være de karakteristiske ventilationsåbninger fræset i kabinettet.

Tekniske specifikationer

Arkitektur og design

• Avanceret konstruktion med dobbelt spole-stop induktiv filtrering i det analoge trin
• 5 transformatorer i alt
  • 4 transformatorer dedikeret til effektrinnet og galvanisk isolation
  • 1 transformator til det induktive filter
• 5 støjsvage spændingsregulatorer for at sikre en stabil, støjfri strømforsyning
• Maksimal reduktion af elektromagnetiske forstyrrelser (EMI) og radiofrekvensinterferens (RFI)

Elektrisk ydeevne

• Maksimal variation i udgangsspænding: 0,05 %
• Netstøjsundertrykkelse: > 80 dB
• Undertrykkelse af common mode-støj: > 80 dB
• Reaktionstid ved fuld effekt: < 2,5 µs

Strømforsyning og forbrug

• Forsyningsspænding: 100–120 V / 220–240 V med automatisk registrering, 50 / 60 Hz
• Maksimalt forbrug: 100 W
• Dynamisk effekt: > 200 W
• Standby-forbrug: 1 W
• Sikring: 3,15 A F

Styring og funktioner

• Valgbar absolut fasekontrol fra frontpanelet

Fysiske egenskaber

• Dimensioner (B × H × D): 430 × 135 × 360 mm
• Tilslutningskabel: 1 m
• Nettovægt: 20 kg
• Vægt med emballage: 25 kg
