Audio Technica AT-VM95ML/H

Audio Technica AT-VM95ML/H: Microlinear-pickup på headshell

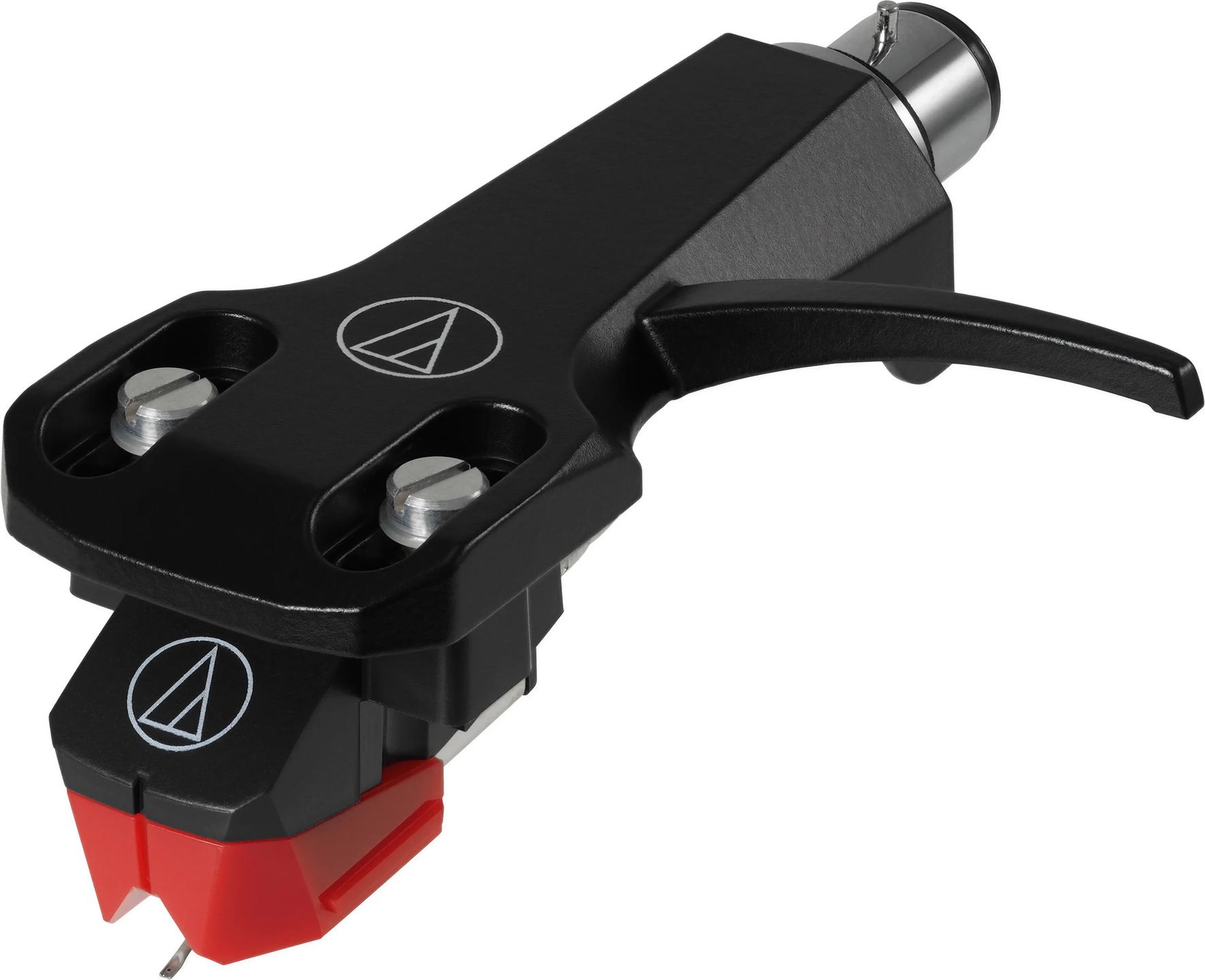

Klar til brug kombinerer AT-VM95ML/H AT-VM95ML-pickuppen med en AT-HS6BK-headshell i støbt aluminium. Denne kombination gør det muligt hurtigt at udstyre en vintage-pladespiller med aftagelig arm uden komplicerede håndteringer eller forudgående justeringer. Microlinear-nålen, der ligger i toppen af VM95-serien ved siden af Shibata-modellen, sikrer en præcis aflæsning af rillerne og en længere levetid sammenlignet med elliptiske eller koniske profiler.

Dual Magnet-teknologi i signalets tjeneste

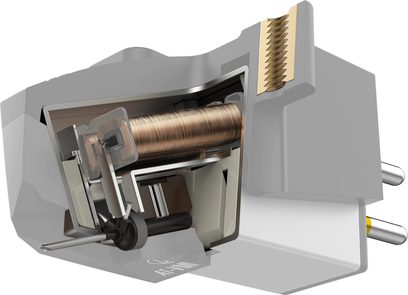

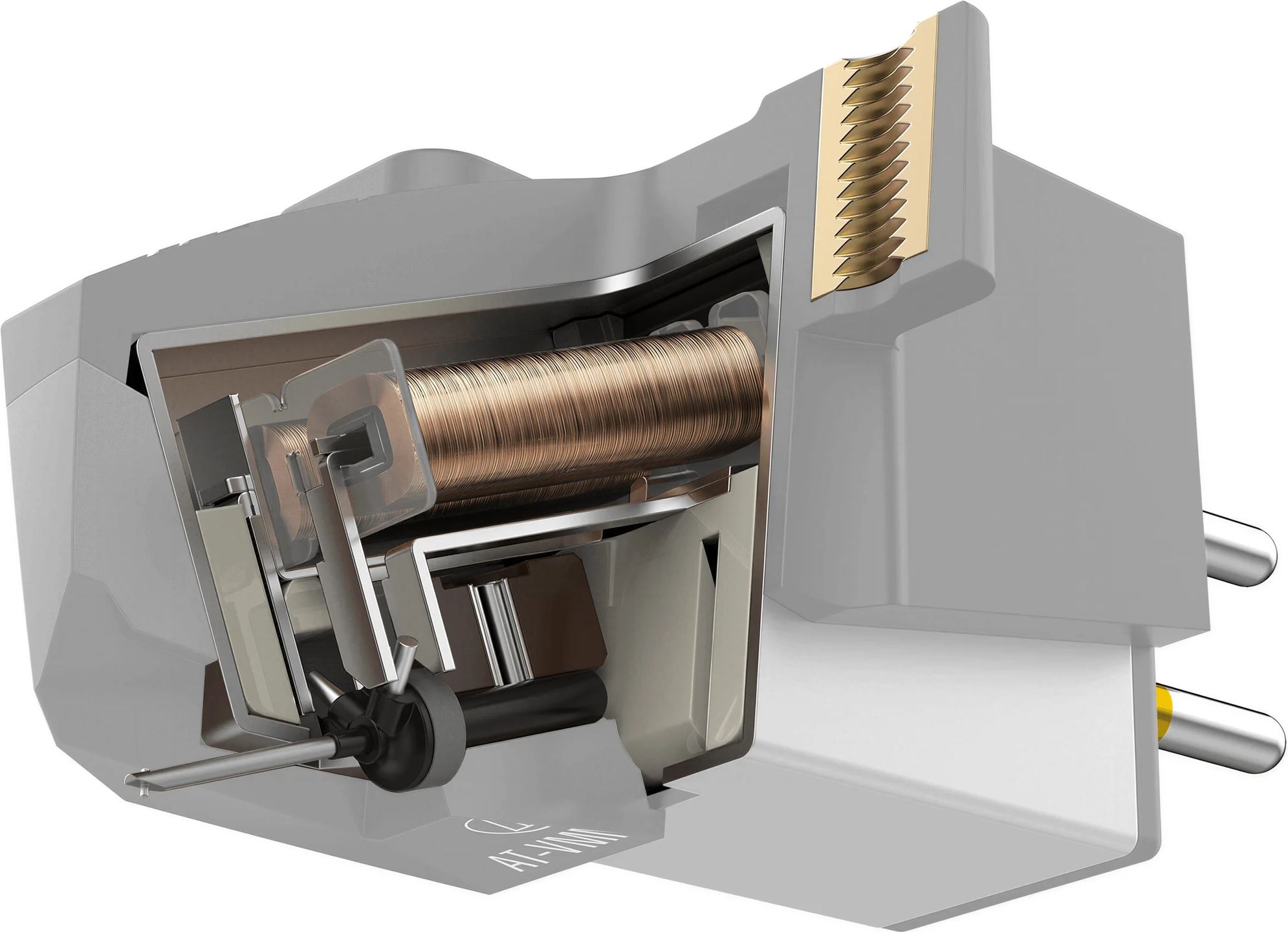

Audio Technica anvender i VM95-serien et system med dobbelte bevægelige magneter placeret i et V, en arkitektur der genskaber konfigurationen af det oprindelige skæreværktøj. Denne symmetri mellem venstre og højre kanal fremmer en stereoadskillelse på 23 dB ved 1 kHz og minimerer krydstale mellem kanalerne. Generatoren, afskærmet med en mu-metal-skærm, er beskyttet mod uønskede magnetfelter og statiske ladninger.

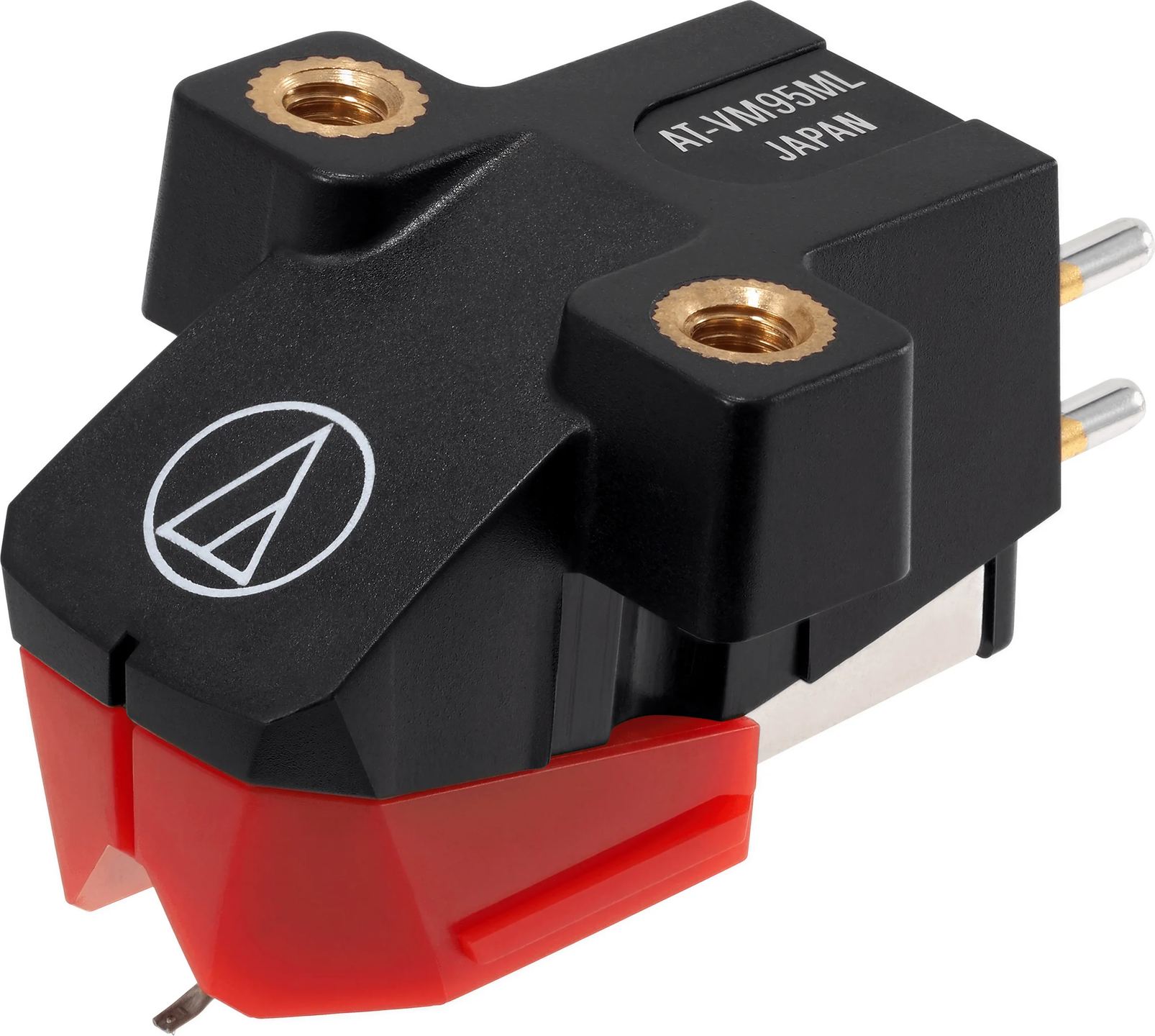

Spolerne, viklet med T.P.-kobber (tough pitch copper), leverer en udgangsspænding på 3,5 mV, hvilket er tilstrækkeligt til uden problemer at drive enhver standard MM-phono-forforstærker på 47 kΩ. Den dynamiske compliance på 10 × 10⁻⁶ cm/dyne ved 100 Hz gør denne pickup kompatibel med de fleste arme med medium til høj masse, hvilket dækker hovedparten af de pladespillere, der findes på markedet.

Microlinear-profilen: tro sporing og jævn slitage

Microlinear-nålen kendetegnes ved sin flerniveaus-form, der tæt efterligner profilen på skæreværktøjet, der bruges til at gravere masterne. Med dimensioner på 2,2 × 0,12 mil etablerer den en udstrakt lineær kontakt lodret, men meget fin vandret, hvilket gør det muligt at nå områder af rillen, som elliptiske eller koniske nåle ikke kan udforske. Denne aflange kontakt fordeler trykket over et større område og reducerer både slid på vinylen og på diamanten.

Denne geometriske udformning giver flere konkrete fordele. Frekvensgangen strækker sig op til 25.000 Hz, mod 22.000 Hz for den elliptiske nål i samme serie. Forvrængningen reduceres mærkbart i pladens inderste spor, hvor den snævrere rille gør aflæsningen vanskeligere. Transienterne bliver skarpere, og rummets klang og ambience, som blev opfanget ved indspilningen, træder tydeligere frem.

Diamanten er slebet ud af ét stykke (nude) og monteret på en rørformet aluminiumscantilever via en firkantet fod (square shank), hvilket giver en præcis justering i cantileverens laserbearbejdede sæde. Audio Technica anslår levetiden til omkring 1.000 timer, cirka tre gange så meget som en standard elliptisk nål i serien.

En headshell designet til enkelhed

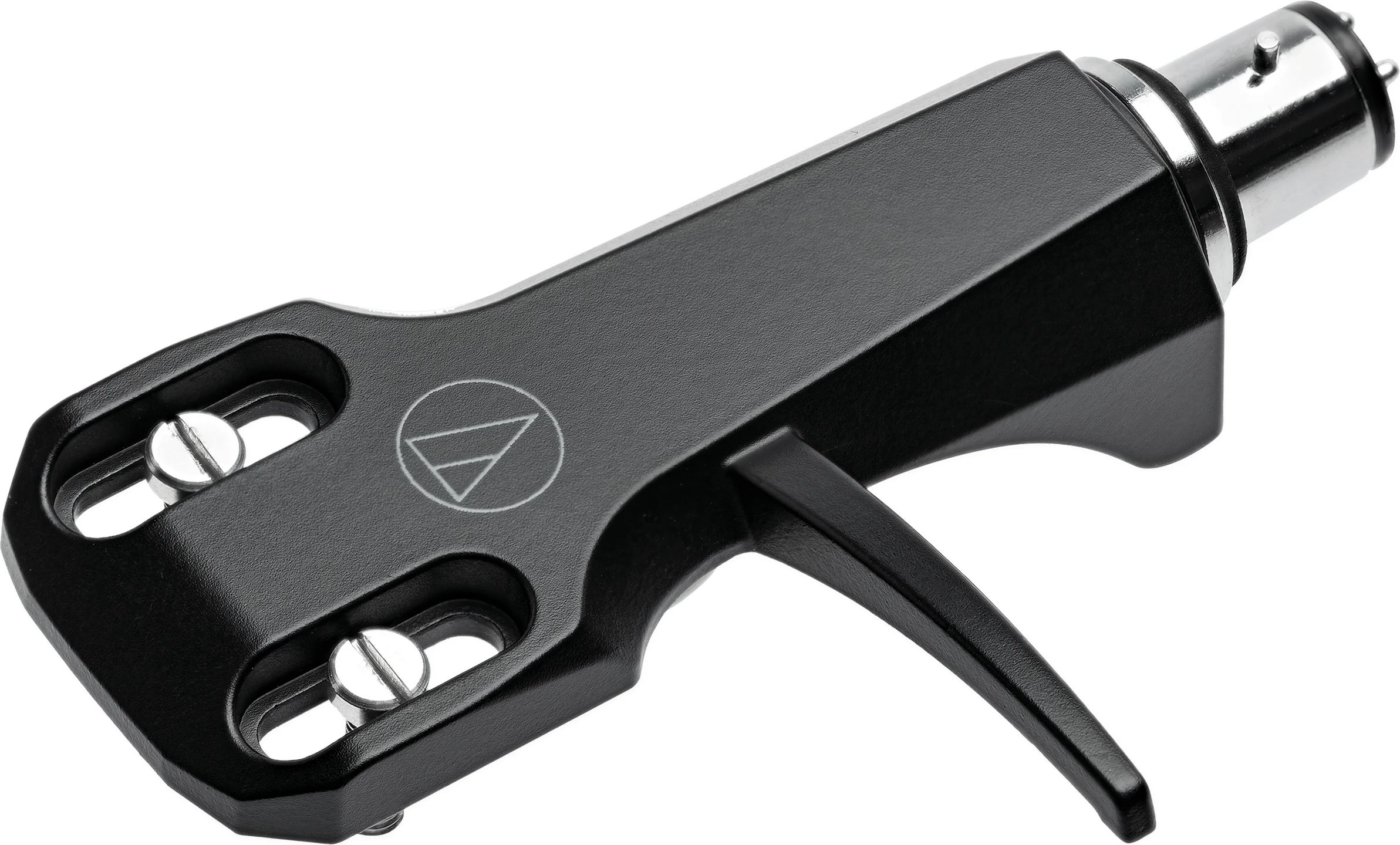

AT-HS6BK-headshellen i støbt aluminium vejer kun 9 g. Dens konstruktion sigter mod at begrænse uønskede vibrationer, der kan farve signalet. En fingerløfter, placeret tæt ved fronten, gør det nemmere at placere diamanten i indløbsrillen uden risiko for at ridse pladens overflade.

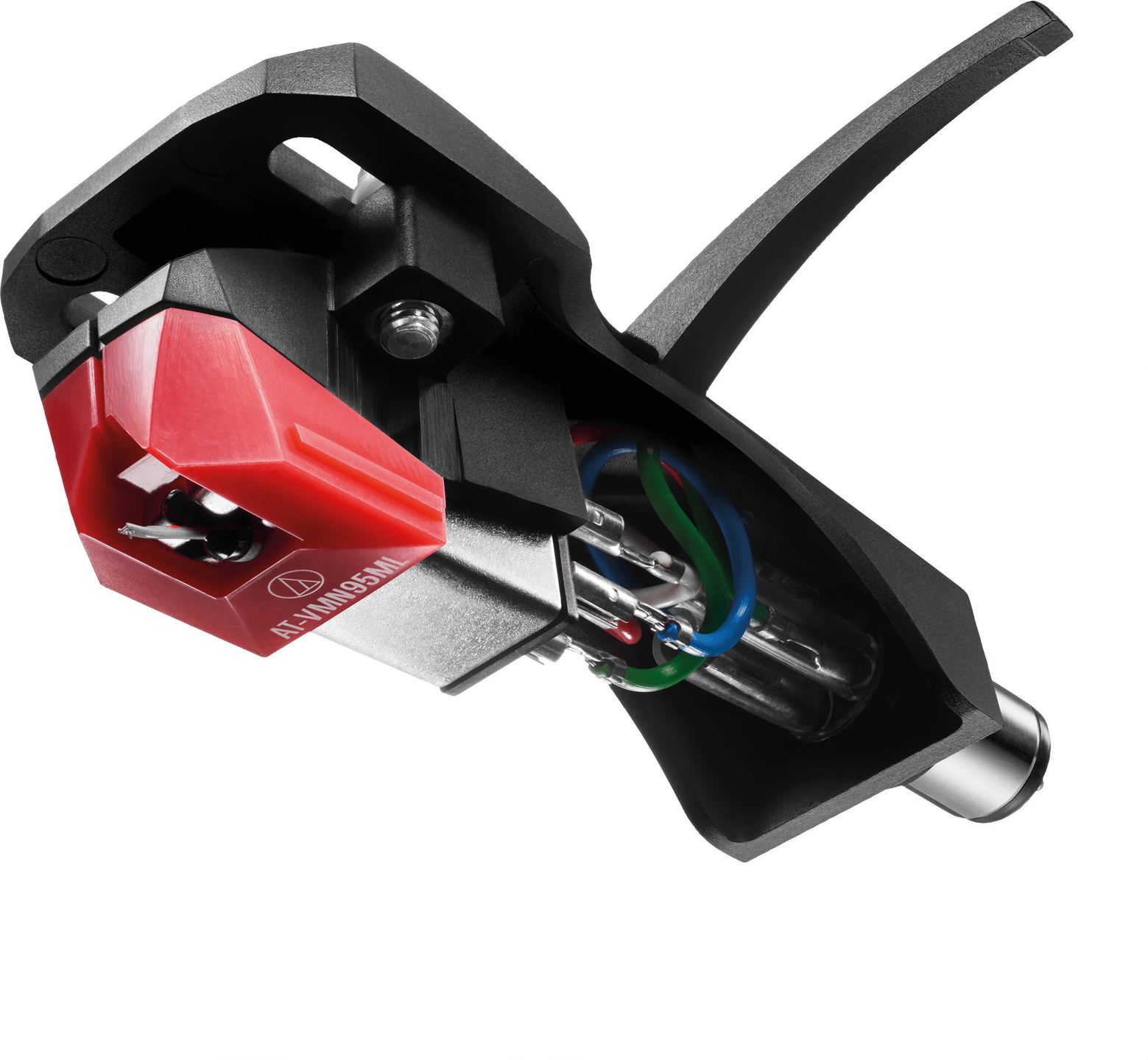

Tilslutningen sker via fire farvekodede ledninger afsluttet med forgyldte kabelsko, som sikrer pålidelig kontakt og tabsfri signaloverførsel. Standard 1/2”-montering passer både til S-formede og J-formede arme, og dækker dermed størstedelen af pladespillere med aftageligt headshell-system.

Det samlede sæt med pickup og headshell vejer 15,5 g, når det er samlet. Denne vægt, kombineret med pickupens compliance, giver en resonansfrekvens i det anbefalede område mellem 8 og 12 Hz med de fleste tonearme med en effektiv masse mellem 12 og 25 g.

Montering og justering

Kittet leveres klar til montering: du skal blot føre headshellen ind i armens bajonetfatning, låse den og tilslutte de fire ledninger til de tilsvarende stik, hvis det ikke allerede er gjort. Den anbefalede nåletryk ligger mellem 1,8 og 2,2 g, med en nominel værdi på 2,0 g. Antiskating indstilles normalt til en tilsvarende eller lidt lavere værdi.

Line-contact-nåle som Microlinear er følsomme over for indstillingen af den vertikale læsevinkel (VTA/SRA). En for positiv VTA medfører betonede højfrekvenser og øget overfladestøj; en for negativ VTA giver slør i diskanten og en bas med manglende definition. Pickuppen tolererer dog et rimeligt justeringsområde, og arme uden VTA-justering kan stadig levere gode resultater, hvis deres basishøjde nogenlunde svarer til tykkelsen på en standard 180 g-plade.

Samling og kvalitetskontrol

Hver AT-VM95ML/H-pickup samles og testes på Audio Technicas fabrik i Fukui, Japan. Kvalitetskontrollen omfatter især kanalligheden, specificeret til maksimalt 1,5 dB ved 1 kHz. Uafhængige målinger offentliggjort af flere testere viser, at serieeksemplarer generelt holder sig inden for denne specifikation med en komfortabel margin, hvor nogle eksemplarer når afvigelser på under 1,3 dB.

Kittet indeholder, ud over den monterede pickup, to sæt skruer (8 mm og 11 mm), to skiver og en ikke-magnetisk skruetrækker. Disse tilbehør gør det muligt at montere pickuppen på en anden headshell om nødvendigt eller at udskifte den originale headshell med en anden model.

Tekniske specifikationer

Elektriske specifikationer

• Frekvensgang: 20 – 25000 Hz
• Udgangsspænding: 3,5 mV (@ 1 kHz, 5 cm/s)
• Anbefalet belastningsimpedans: 47 kΩ
• Spoleimpedans: 3,3 kΩ (@ 1 kHz)
• DC-modstand: 485 Ω
• Spoleinduktans: 550 mH (@ 1 kHz)
• Anbefalet belastningskapacitans: 100 – 200 pF
• Kanaladskillelse: 23 dB (@ 1 kHz)
• Kanalbalance ved udgang: 1,5 dB (@ 1 kHz)

Mekaniske specifikationer

• Anbefalet vertikal nåletryk: 1,8 – 2,2 g (standard 2,0 g)
• Vertikal aflæsningsvinkel: 23°
• Statisk compliance: 20 x 10⁻⁶ cm/dyne
• Dynamisk compliance: 10 x 10⁻⁶ cm/dyne (@ 100 Hz)
• Vægt på headshell: 9 g
• Samlet vægt: 15,5 g

Diamant og nålearm

• Type diamant: nøgen MicroLine med firkantet skaft
• Diamantdimensioner: 0,056 x 0,003 mm
• Nålearm: aluminiumrør
• Erstatningsnål: AT-VMN95ML
• Omtrentlig levetid: 1000 timer
• Fordele ved MicroLine-diamant
  • Fremragende gengivelse af transients og høje frekvenser
  • Minimal forvrængning i pladernes inderste riller
  • Forlænget levetid sammenlignet med elliptiske og koniske diamanter

Dimensioner og montering

• Dimensioner (H x B x D): 21,2 x 21,4 x 62,4 mm
• Montering: standard 12,7 mm centerspacing

Kompatibilitet og udskiftning

• Headshell: AT-HS6BK (støbt aluminium)
• Kompatible nåle til VM95-pickuphus
  • AT-VMN95C: konisk
  • AT-VMN95E: limet elliptisk
  • AT-VMN95EN: nøgen elliptisk
  • AT-VMN95ML: MicroLine
  • AT-VMN95SH: Shibata
  • AT-VMN95SP: Special / Pro
