Taga Harmony PF-1000DC sort

Otte stik, to komplementære teknologier: PF-1000DC kombinerer netstøjsfiltrering og blokering af DC-komponenten i ét og samme kabinet. Denne videreudvikling af PF-1000 tilføjer et DC Blocker-kredsløb, som bekæmper vibrationer og brummen fra toroide-transformatorer. Med sine fire forskellige stiktyper gør den det muligt at tilpasse strømbehandlingen til hvert enkelt apparat i et hi-fi- eller hjemmebioanlæg.

Hvorfor filtrere og blokere DC?

El-nettet i hjemmet transporterer to typer forstyrrelser, som påvirker audio/video-udstyr.

Elektromagnetiske interferenser (EMI) stammer fra udstyr, der er tilsluttet samme net: køleskabe, klimaanlæg, lysdæmpere, opladere. Disse forstyrrelser varierer efter tidspunkt på dagen og aktivitet i bygningen. De kan vise sig som susen i højttalerne eller forringelse af billedet.

DC-komponenten (DC offset) skyldes en ubalance mellem den positive og negative halvperiode af strømmen. Toroide-transformatorer er følsomme over for dette: de begynder at vibrere mekanisk, hvilket giver en hørbar brummen og øget temperatur. Dette fænomen rammer ofte integrerede forstærkere, phono-forforstærkere og lineære strømforsyninger.

Fire stik-konfigurationer til fire anvendelser

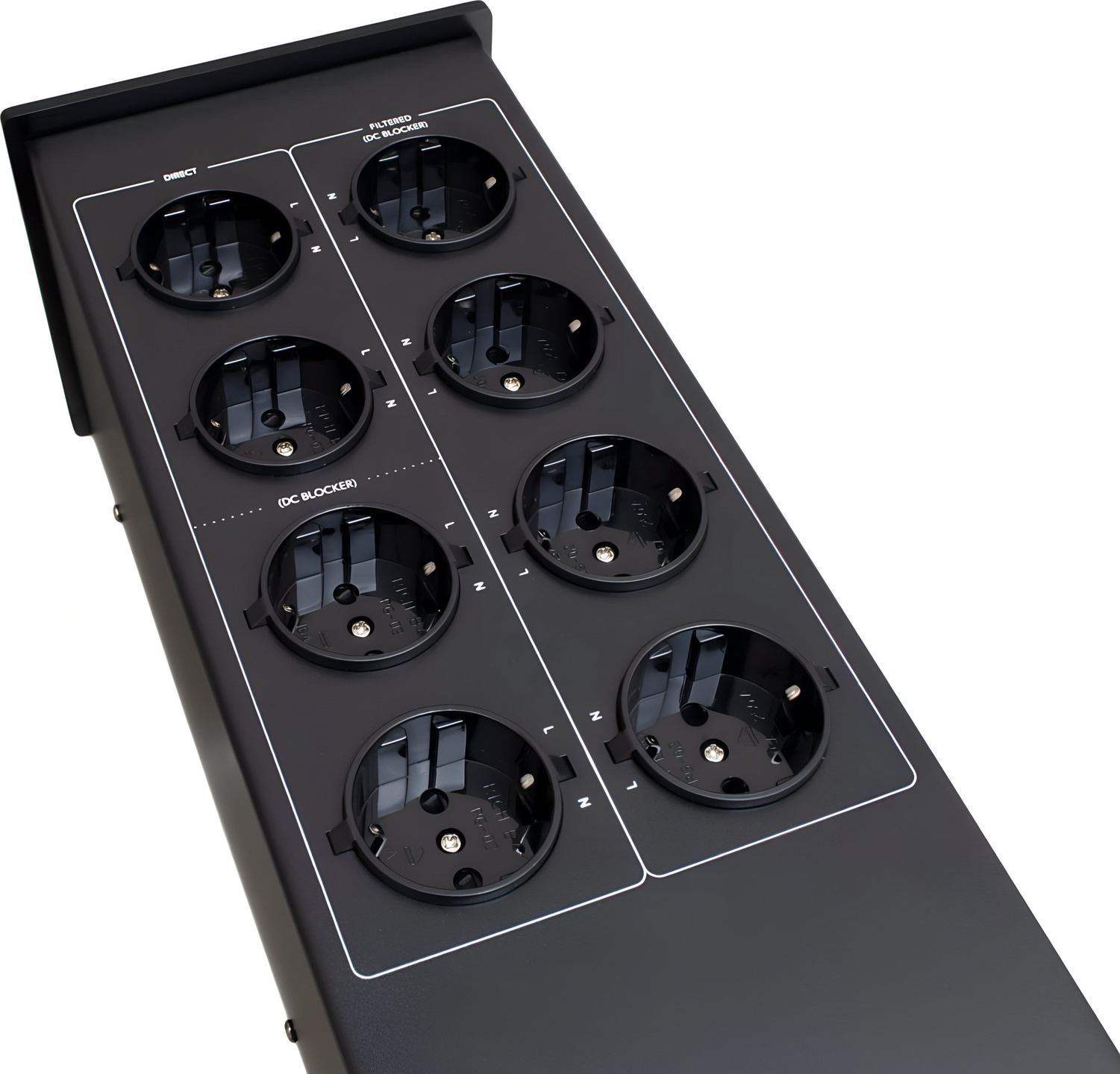

PF-1000DC tilbyder otte Schuko-udgange fordelt på tre separate grupper.

To stik sender strømmen igennem uden behandling (direkte stik). De er velegnede til effektforstærkere, som ikke altid bryder sig om filtrering, da den kan begrænse dynamikken ved kraftige strømpulser.

To andre stik tilføjer DC-blokering uden filtrering. Denne konfiguration er målrettet apparater med toroide-transformatorer, der brummer, såsom forforstærkere eller lineære strømforsyninger, når filtrering ikke er nødvendig eller ønskelig.

De fire resterende stik kombinerer filtrering og DC-blokering. De er beregnet til digitale kilder (CD-afspillere, D/A-konvertere, streamere) og phono-forforstærkere, som er mere følsomme over for højfrekvente forstyrrelser.

Denne opdeling gør det muligt at vælge den behandling, der passer til hvert apparat, i stedet for at påtvinge én løsning til alle.

Konstruktion og finish

Kabinetet måler 43 cm i dybden, 14 cm i bredden og 13 cm i højden. Det vejer 4,2 kg. Frontpladen og bagpanelet er i børstet aluminium, resten af strukturen er i bukket stål, lakeret og dæmpet indvendigt med en tæt skum, der absorberer mikrovibrationer. Den interne kabelføring bruger ledere med stor tværsnit og skrueforbindelser for at reducere impedansen.

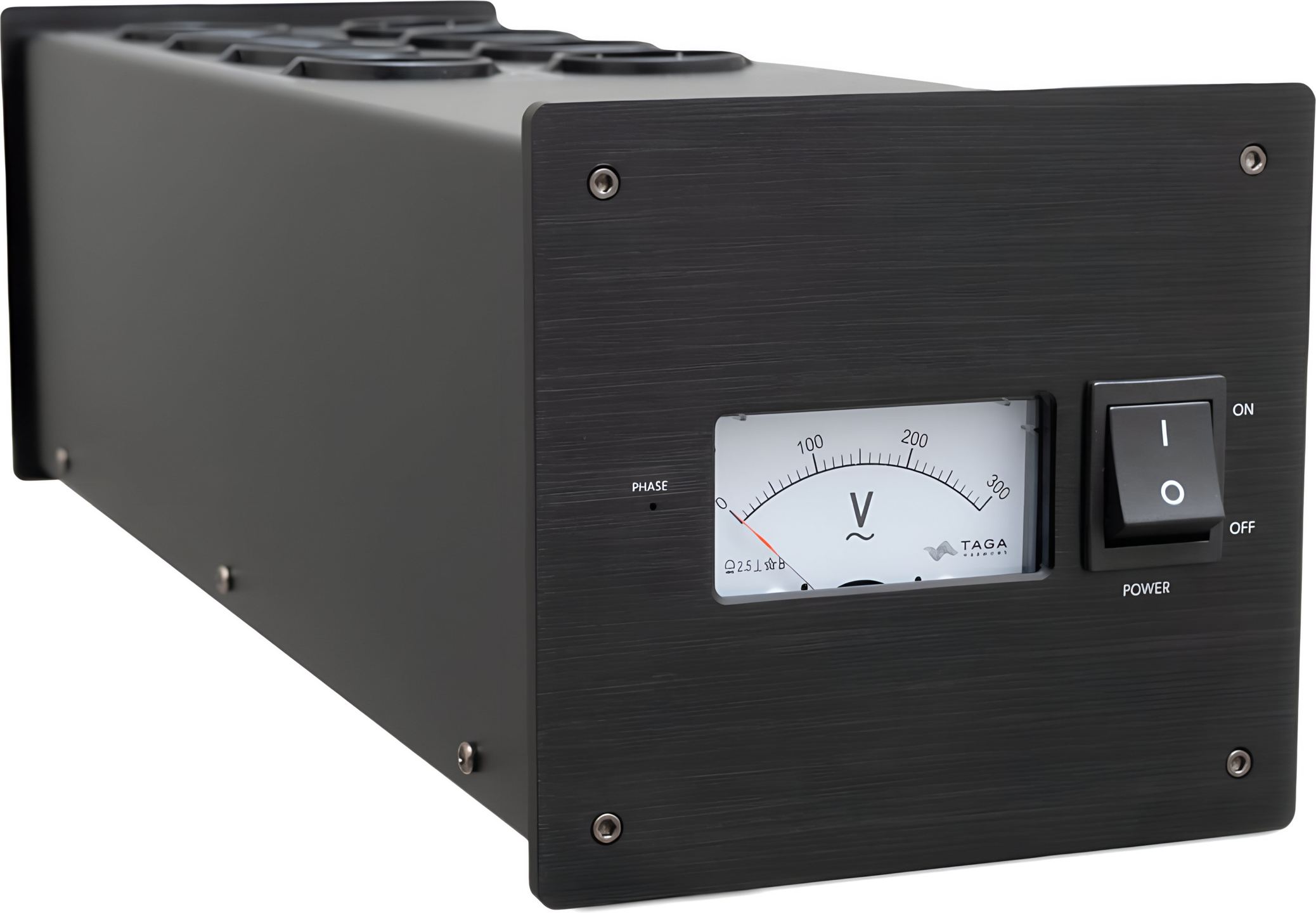

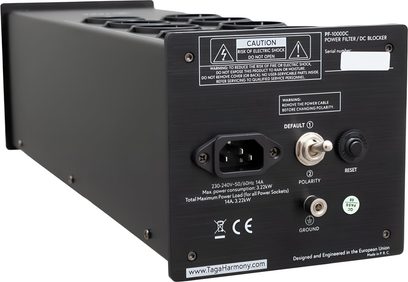

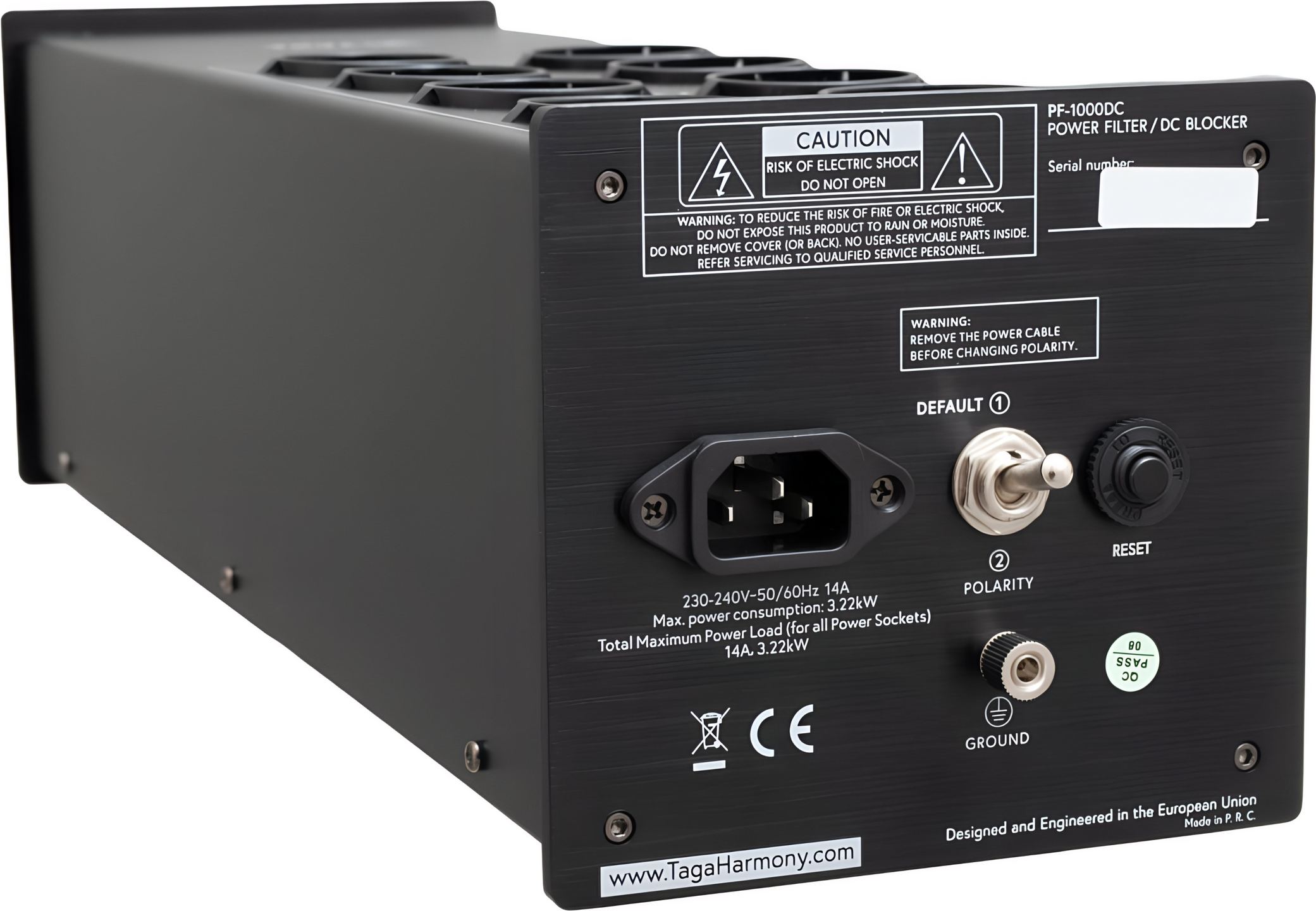

Fronten rummer et analogt voltmeter, der viser netspændingen i realtid, samt en hovedafbryder. Bagpå finder man et IEC C14-indtag til strømkablet, en omskifter til fasevending, en jordterminal og den genindkoblingsbare automatsikring.

Indbyggede diagnoseværktøjer

Fasedetektoren viser, om tilslutningen har korrekt polaritet. En omskifter gør det muligt at vende fasen uden at skulle vende netstikket. Denne funktion gør det lettere at optimere kablingen i en installation, hvor flere apparater er forbundet med hinanden: korrekt fasejustering reducerer lækstrømme og jordsløjfer.

Voltmeteret gør det muligt at overvåge forsyningens stabilitet. Store variationer kan indikere et problem i installationen eller en overbelastning af kredsløbet.

Beskyttelse mod overspænding

PF-1000DC har indbygget beskyttelse mod spændingsspidser. De oplyste specifikationer: maksimal overspændingsstrøm på 4500 A (8/20 µs-impuls), spændingsspids på 3000 V i 10 ms, klemmespænding på 775 V. Disse værdier svarer til beskyttelse mod transienter som følge af indirekte lynnedslag eller koblingsprocesser på nettet.

Denne beskyttelse erstatter ikke en tavlemontret overspændingsbeskyttelse, men tilføjer endnu et beskyttelsesniveau for følsomt udstyr.

Effekt og forbrug

Den maksimalt tilladte belastning er 14 A, dvs. 3220 W ved 230 V. Det er tilstrækkeligt til at forsyne et komplet system: integreret forstærker, kilder, phono-forforstærker og tv. Tomgangsforbruget er under 0,5 W.

Filtreringen dæmper støjen med mere end 10 dB mellem 2 og 100 MHz, det område hvor de fleste husstandens elektromagnetiske forstyrrelser befinder sig.

Tekniske egenskaber

Elektriske specifikationer

• Strømforsyning: 230 – 240 V ~ 50 / 60 Hz
• Maksimal samlet belastning: 14 A / 3220 W
• Eget forbrug: mindre end eller lig med 0,5 W uden tilsluttet apparat

Filtrering og beskyttelse

• Støjfiltrering: bedre end -10 dB i området 2 – 100 MHz
• Overspændingsbeskyttelse
  • Maksimal overspændingsstrøm: 4500 A ved enkeltpuls 8 / 20 µs
  • Maksimalt spændingsspids: 3000 V i 10 ms
  • Maksimal klemmespænding: 775 V ved 8 / 20 µs-puls

Tilslutninger

• 4 direkte Schuko-udtag
  • Heraf 2 udstyret med en DC-blokker
• 4 filtrerede Schuko-udtag
  • Alle udstyret med integreret DC-blokker
• Aftageligt IEC-strømkabel med mulighed for opgradering til et højkvalitets audiokabel

Avancerede funktioner

• Integreret fasedetektor
• Omkobler til polaritetsvending
• Spændingsindikator på fronten
• Beskyttelse mod overspænding

Integreret DC-blokker

Den integrerede DC-blokker behandler jævnstrømskomponenten på lysnettet, som kan forårsage mætning af transformatorer og skabe vibrationer og mekanisk støj.

Fordele ved DC-blokkeren

• Fjernelse eller reduktion af uønsket DC-komponent
• Mindre brummen fra transformatorer
• Lavere driftstemperatur
• Forbedret overordnet systemstabilitet

Dimensioner og vægt

• Dimensioner: 13 × 14 × 43 cm (højde × bredde × dybde)
• Vægt: 4,2 kg

Hvorfor bruge et netfilter

• Betydelig reduktion af netstøj
• Forbedret lydkvalitet
• Renere og mere detaljeret lyd
• Markant reduktion af brummen
• Mere stille og stabil drift
• Reduceret opvarmning af transformatorer
• Øget beskyttelse mod overspændinger
• Forlænget levetid for tilsluttede apparater
• Længere levetid for udstyret
