Tonewinner AD-99D

Tonewinner AD-99D: den integrerede forstærker, der kombinerer kraft og tilslutningsmuligheder

Tredje generation i AD-99-serien efter to modeller, der har været solgt i over et årti, AD-99D overtager Tonewinners patenterede “Super Class A”-kredsløb, som allerede findes i modellerne AD-86D og AD-66D. Denne 24 kg tunge integrerede stereo-forstærker leverer 2 × 180 W i 8 Ω og integrerer en DAC, en Bluetooth-modtager, en filafspiller og en HDMI ARC-indgang: en koncentration af funktioner i et imponerende format.

En strømforsyning dimensioneret til dynamik

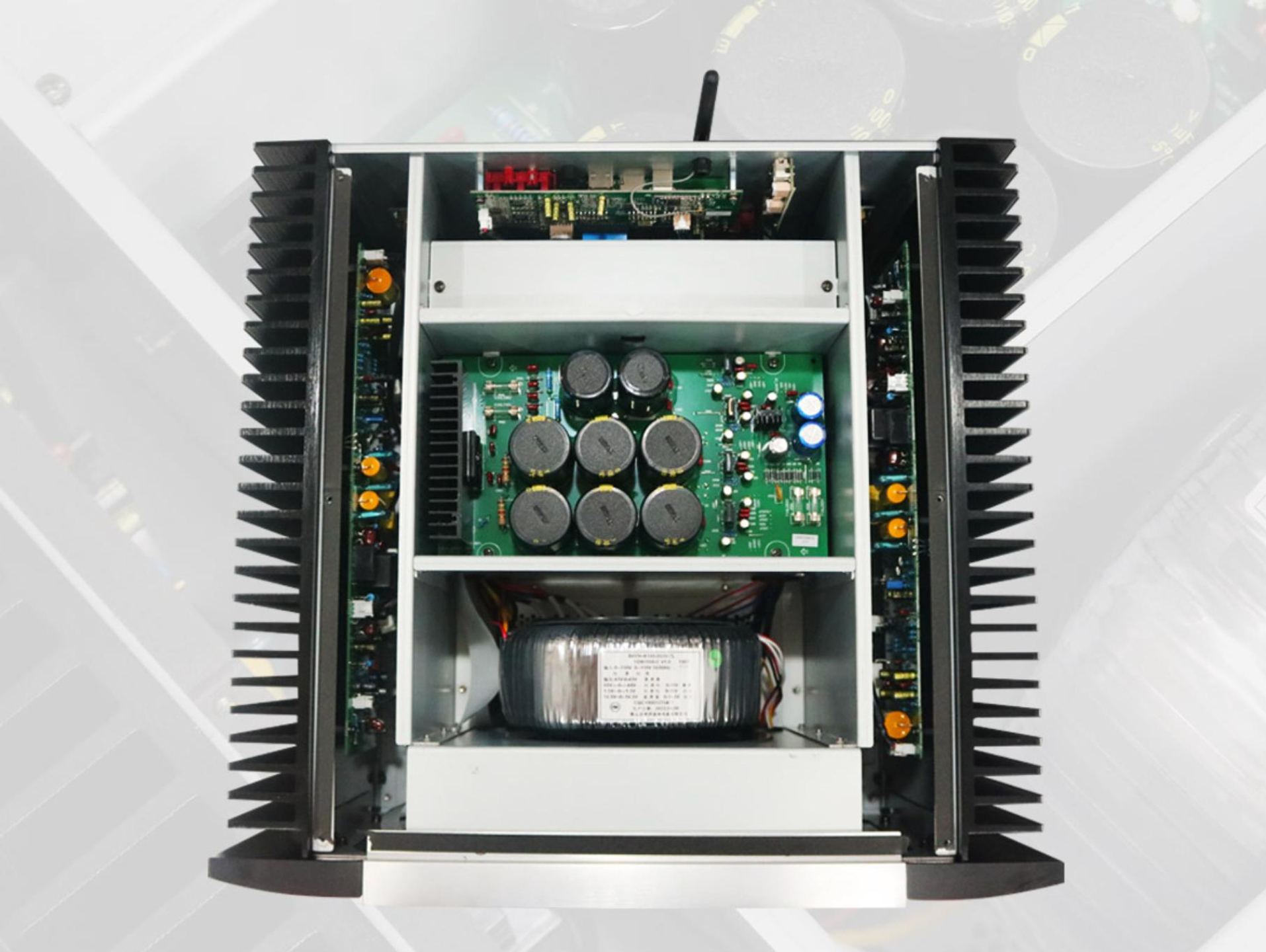

Den 550 VA store ringkernetransformator indtager en central plads i chassiset. Den forsyner otte glatningskondensatorer, som tilsammen udgør 69.400 μF, en strømreserve der gør det muligt for forstærkeren at reagere uden at give efter ved pludselige effektkrav. Transienter, de hurtige anslag der giver musikken liv, gengives med skarphed. Tætte orkesterpassager eller dybe baslinjer forårsager ikke sammenbrud: strømforsyningen leverer det, effekttrinnet har brug for.

Denne strømforsyningssektion er fysisk adskilt fra de øvrige kredsløb. Chassiset er opdelt i fem separate zoner (strømforsyning, indgange, energilagring, venstre kanal, højre kanal) af metalplader, som reducerer elektromagnetiske forstyrrelser mellem modulerne.

Effekttrinnet: Toshiba-transistorer og symmetrisk drift

Hver kanal anvender to par Toshiba TTC5200- og TTA1943-transistorer, monteret direkte på de store sidekøleplader. Disse transistorer, nøje matchede, sikrer en konstant linearitet over hele frekvensområdet (10 Hz til 90 kHz). Indgangstrinnet benytter OPA1678 operationsforstærkere fra Texas Instruments, kendt for deres lave støjniveau. Volumenkontrollen varetages af NJW1194-chippen, den samme som i Tonewinners flagskib AD-3.

“Super Class A”-kredsløbet kombinerer klasse A-egenskaberne (blødhed, detaljegrad) med virkningsgraden fra klasse AB. Den harmoniske forvrængning forbliver under 0,01 %, signal/støj-forholdet overstiger 100 dB, og kanalseparationen når 80 dB. I praksis betyder det en stille baggrund og et klart defineret stereobillede.

På trods af den tilgængelige effekt og kølepladernes størrelse forbliver varmeudviklingen moderat ved normal brug. Enheden kræver ikke tvungen ventilation.

Den integrerede DAC: Analog Devices AD1955

Sektionen til digital-til-analog-konvertering er baseret på Analog Devices AD1955-chippen, som kan håndtere filer op til 24 bit / 192 kHz. Den modtager signaler fra de digitale indgange (tre koaksiale, en optisk, HDMI ARC, USB DAC) og fra den integrerede filafspiller. Sidstnævnte accepterer USB-nøgler og microSD-kort op til 128 GB med understøttelse af FLAC-, WAV-, APE-, MP3- og WMA-formater.

USB-B-porten gør det muligt at tilslutte AD-99D til en Mac- eller Windows-computer for at bruge den som ekstern DAC. Signalet sendes derefter direkte til forstærkersektionen uden at passere gennem computerens lydkort.

HDMI ARC og forenklet TV-integration

HDMI ARC-indgangen henter lydsignalet fra tv’et via ét enkelt kabel. Indhold, der afspilles via tv’ets streaming-apps, terrestriske tv-signaler eller kilder tilsluttet tv’et, kan forstærkes uden at tilføje ekstra lydkabler. På visse CEC-kompatible modeller kan lydstyrken styres med tv’ets fjernbetjening.

Bluetooth SBC og AAC: trådløs lytning fra mobilenhed

Bluetooth-modtageren accepterer SBC- og AAC-codecs med en oplyst rækkevidde på 10 til 15 meter. Forbindelsen fra en smartphone eller tablet etableres på sædvanlig vis. Kvaliteten afhænger af kilden og den anvendte codec; aptX- eller LDAC-codecs understøttes ikke.

Tonekontroller og subwoofer-udgange

AD-99D tilbyder separat justering af bas og diskant, tilgængelig via knapperne på fronten, fjernbetjeningen eller Tonewinner-mobilappen (iOS og Android). To subwoofer-udgange gør det muligt at supplere systemet med en eller to subwoofere til en 2.1- eller 2.2-konfiguration. Lavpasfiltreringen af subwoofersignalet håndteres af forstærkeren.

Brug som forforstærker eller kun som effektforstærker

Pre-Out-udgangen og Amp In-indgangen (Direct In) er som standard forbundet med en metalbøjle. Når denne bøjle fjernes, bliver de to sektioner uafhængige. AD-99D kan derefter bruges udelukkende som forforstærker (til at drive monoblokke eller en ekstern effektforstærker) eller udelukkende som effektforstærker (styret af en separat forforstærker eller en hjemmebio-processor).

Tekniske specifikationer

Forstærkning

• Type: integreret hi-fi stereo forstærker, klasse A
• Effekt: 2 x 180 W RMS ved 8 Ω
• Frekvensrespons: 10 Hz – 90 kHz
• Total harmonisk forvrængning (THD): ≤ 0,01 %
• Signal/støj-forhold: ≥ 100 dB
• Forstærkning: 42 dB
• Kanalseparation: ≥ 80 dB
• Symmetrisk arkitektur med audiofile transistorer
  • To par Toshiba TTC5200- og TTA1943-transistorer pr. kanal
  • Komponenter udvalgt for deres lydmæssige ydeevne
  • Lavt forvrængningsniveau og høj lydgennemsigtighed
  • Perfekt afbalanceret stereo over hele frekvensområdet

Strømforsyning

• 550 VA ringkerne-transformer
• Otte kondensatorer med en samlet kapacitet på 69400 μF
• Stor strømreserve for høj dynamik
• Fremragende signalstabilitet, præcis og energisk gengivelse
• Troværdig gengivelse af både subtile passager og de mest krævende dynamiske peaks

Digital-til-analog-konverter (DAC)

• Chip: Analog Devices AD1955
• Opløsning: 24 bit / 192 kHz
• USB-DAC-tilslutning til computer
• Direkte afspilning via USB-nøgle eller microSD-kort (op til 128 GB)
• Understøttede formater: FLAC, WAV, APE, MP3, WMA

Bluetooth

• Integreret Bluetooth-modtager til streaming fra smartphone, tablet eller computer
• Rækkevidde: 10 til 15 m
• Codecs: SBC, AAC

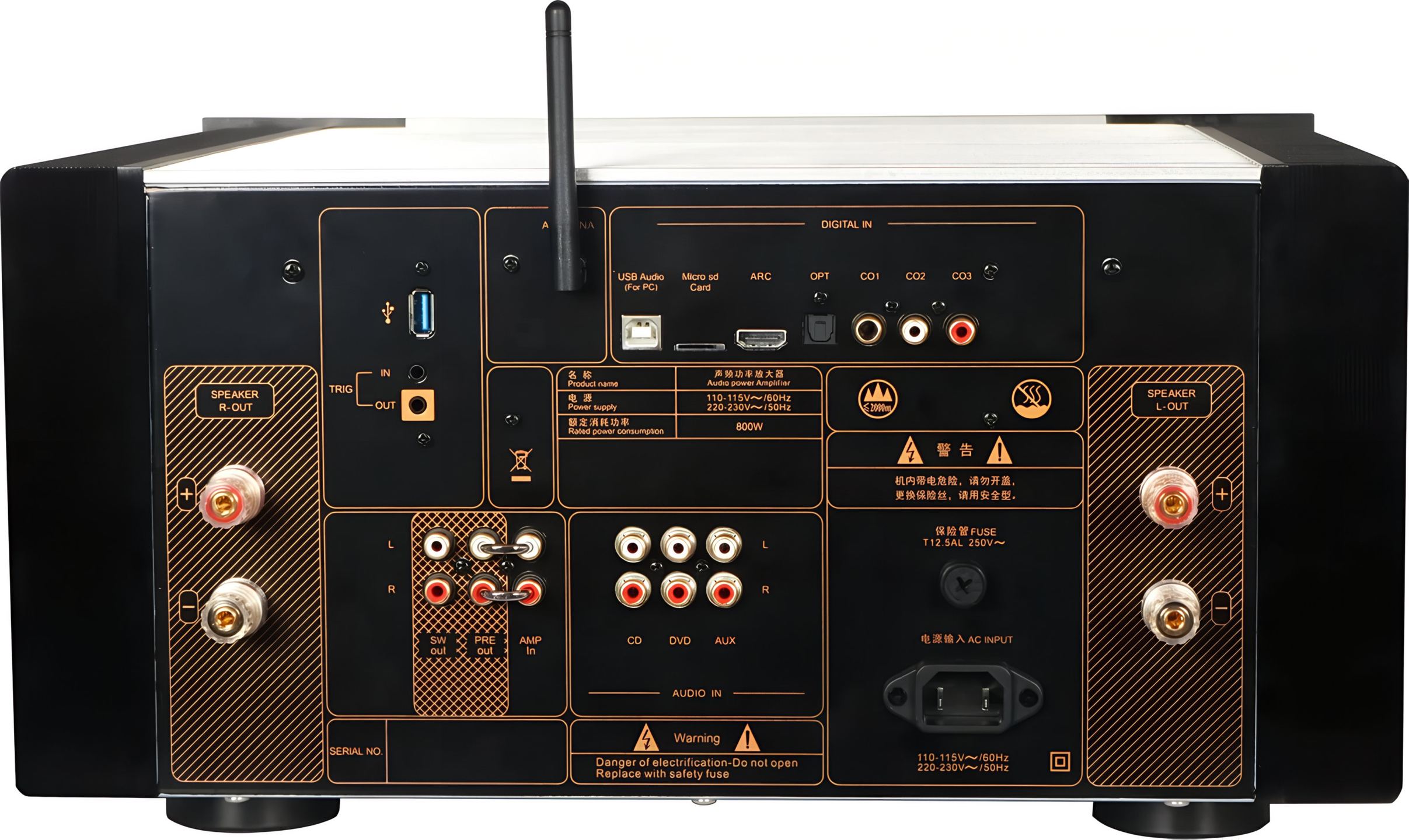

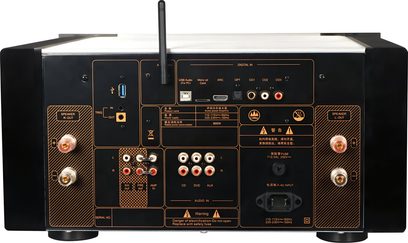

Tilslutninger

• Analoge indgange
  • 3 x stereo RCA
  • 1 x Direct In / AMP IN-indgang
• Digitale indgange
  • 3 x koaksiale
  • 1 x optisk
  • 1 x HDMI ARC (direkte tilslutning til tv)
  • 1 x USB DAC
  • 1 x USB-A (afspilning)
  • 1 x microSD-læser
• Udgange
  • 1 x Pre-Out
  • 2 x subwoofer-udgange
  • 2 x højttalerterminaler

Styring og interface

• Fjernbetjening medfølger
• ToneWinner mobilapp (iOS / Android)

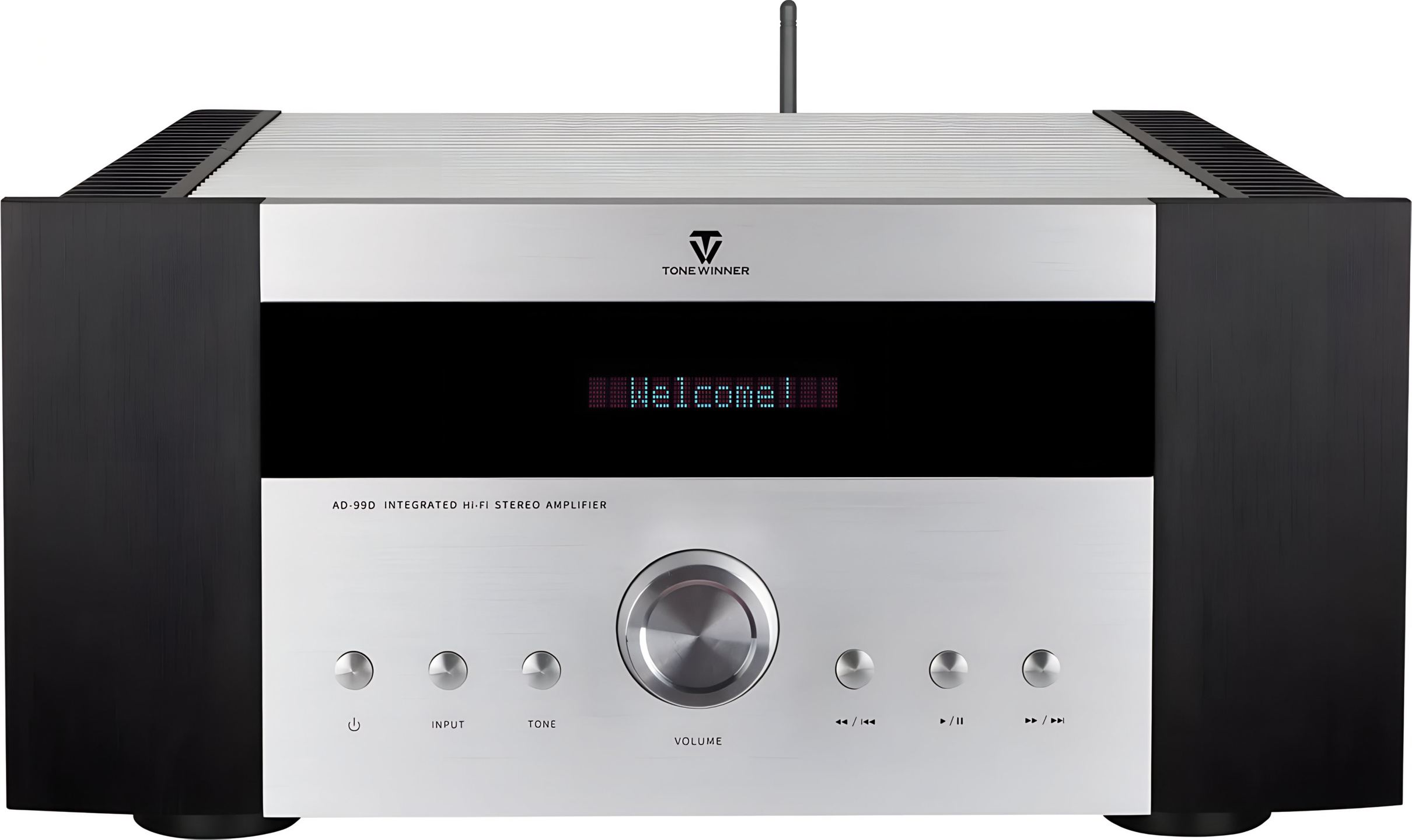

• Fysiske knapper på fronten
• Frontdisplay, der viser aktiv kilde og afspilningsinformation

Generelle oplysninger

• Mål: 445 x 218 x 456 mm
• Vægt: 24,1 kg
• Farve: sort
• Medfølgende tilbehør: fjernbetjening, strømkabel, lyninstallationsvejledning
