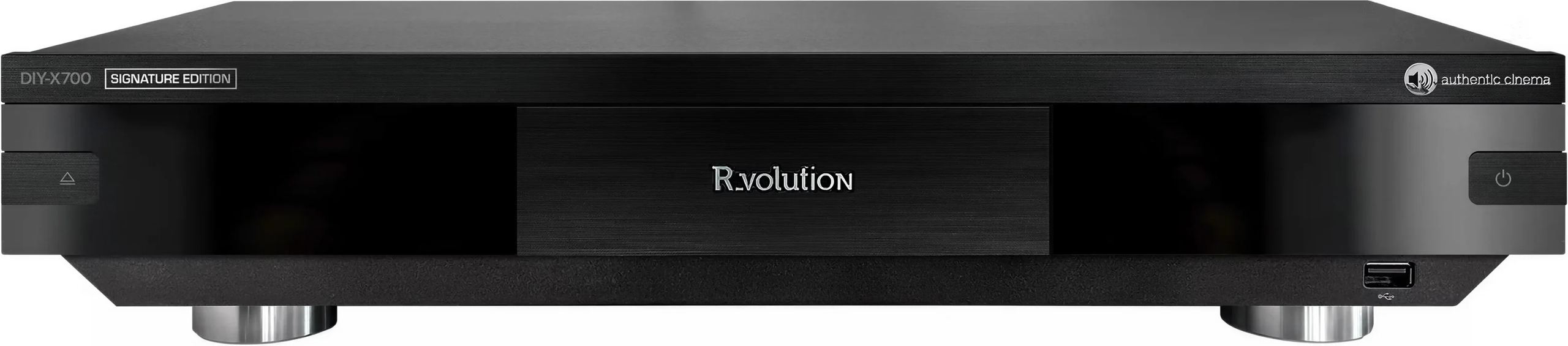

R_volution Chassis DIY-X700 + UBP-X700

Sony UBP-X700 er en meget udbredt 4K Blu-ray-afspiller, værdsat for sin Dolby Vision-kompatibilitet og understøttelse af SACD. Den har også en kendt fejl: dens eksterne switch-mode-strømforsyning, en kilde til elektrisk støj, som begrænser kvaliteten af lyd- og videosignaler. Chassis DIY-X700 Signature Edition fra R_volution, optimeret af det tyske mærke Authentic Cinema, foreslår at afhjælpe dette ved at flytte bundkortet og den optiske blok fra Sony over i et nyt kabinet udstyret med en lineær strømforsyning og udvalgte komponenter.

Princippet: skift kabinettet, ikke Sony-elektronikken

DIY-X700 er ikke en selvstændig afspiller. Det er et kabinet, som rummer indmaden fra Sony UBP-X700: bundkort, optisk blok, al video- og lydbehandling forbliver Sonys. Interfacet, menuerne og afspillerens funktioner ændrer sig ikke. Det, der ændrer sig, er alt det, der omgiver disse komponenter: strømforsyningen, signalfiltreringen, vibrationsbehandlingen og nettilslutningen.

Kittet kræver hverken lodning eller kompetencer inden for elektronik. Man åbner Sony-enheden, tager bundkortet og det optiske drev ud, installerer dem i det nye kabinet og tilslutter de medfølgende fladkabler. En detaljeret manual og en video følger hvert trin. R_volution oplyser, at hele operationen tager nogle få minutter.

En lineær strømforsyning i stedet for en switch-mode-enhed

Kabinettes tekniske kerne er dets lineære strømforsyning, baseret på en 81 W toroidal transformer i OFC-kobber. Spændingsreguleringen bygger på to trin: en lineær Toshiba-regulator til hovedstrømforsyningen og en støjsvag Lintec LDO-regulator (Low Dropout) til de følsomme kredsløb.

Sammenlignet med Sonys originale switch-mode-strømforsyning (en simpel ekstern 12 V / 1,5 A-adapter) reducerer denne konfiguration højfrekvent støj og elektromagnetiske forstyrrelser, som forurener de digitale signaler. Switch-mode-strømforsyninger genererer af natur hurtige koblinger, som indfører støj i det hørbare spektrum og derover. En lineær strømforsyning eliminerer disse koblinger med en direkte effekt på signalets renhed.

Hvad Signature Edition tilføjer til standardversionen

R_volution tilbyder Chassis DIY-X700 i to versioner. Standardversionen integrerer allerede den lineære strømforsyning og kvalitetskomponenterne. Signature Edition, modificeret af Authentic Cinema, går længere med behandlingen på tre områder.

På strømforsyningssiden tilføjer Signature Edition et EMI-filter ved netindgangen, et ferritfilter på strømkablet, soft-recovery-ensretterdioder, som erstatter standarddioderne, samt filterkondensatorer med større kapacitet og ekstra filtreringstrin. Disse ændringer har til formål at rense strømmen, allerede inden den når transformeren, og derefter udglatte udgangsspændingen yderligere.

På signalsiden er der placeret et ferritfilter på kablet til frontpanelet for at begrænse ledningsbårne forstyrrelser. En højpræcisionskondensator er tilføjet på kontaktkortet. Standardsikringen er erstattet af en keramisk model med guldbelagte ender, og den originale nettilslutning er afløst af et Furutech-indtag med rhodiumbelægning, valgt for sin ledningsevne og mekaniske holdbarhed.

På det mekaniske plan beklæder et dæmpende materiale undersiden af kabinettet. En anti-vibrationsmasse påføres kondensatorerne for at reducere mikroresonanser. Plastfødderne er erstattet af fødder i bearbejdet aluminium.

Filtreringskomponenter og kondensatorer

Strømforsyningen anvender Nichicon- og Nippon Chemical-kondensatorer til lydkredsløbene og WIMA-kondensatorer til videokredsløbene. Dette valg af separate komponenter til lyd og video afspejler en tilgang, hvor hver signalvej får en filtrering, der er tilpasset dens egenskaber. Nichicon og Nippon Chemical er anerkendte japanske producenter inden for kondensatorer til lydapplikationer. WIMA, en tysk producent, fremstiller filmkondensatorer, der bruges i kredsløb, hvor stabilitet og lav forvrængning er vigtige.

Integration i et domotisk system eller i rack

IR-fjernbetjeningen, der følger med kabinettet, er større end den originale og har ekstra knapper. Den bruger de samme IR-koder som Sony-fjernbetjeningen, hvilket muliggør direkte integration i hjemmeautomationssystemer: Crestron, Control4, RTI, Savant, Logitech Harmony, SofaBaton, SwitchBot, Philips Pronto, Elan, URC og ProControl understøttes uden særlig konfiguration.

Rackmonteringsører er inkluderet til professionelle installationer. En dedikeret jordforbindelse er tilvejebragt for at eliminere jordsløjfer, som nogle gange opstår i racks med flere enheder.

Tekniske specifikationer

Oversigt

R_volution Chassis DIY-X700 Signature Edition er en optimeret og audiofil version af DIY-kittet til Sony UBP-X700. Udviklet med avanceret optimering (Authentic Cinema) bringer denne udgave avancerede elektroniske forbedringer for at opnå et overlegent præstationsniveau inden for audio og video til hjemmebiograf.

Højdepunkter

• Enkel DIY-opgradering uden tekniske færdigheder
• Optimeret audiofil lineær strømforsyning
• Drastisk reduktion af elektrisk støj (elektromagnetiske og radiofrekvente interferenser)
• Mere præcist billede: dybe sorte nuancer, naturlige farver
• Premium-chassis med antivibrationsbehandling
• Avanceret elektrisk optimering (Signature Edition)
• Kompatibel med avancerede hjemmeautomatiseringssystemer

Signature Edition-forbedringer

• Optimering af strømforsyning
  • EMI-indgangsfilter til reduktion af højfrekvente interferenser
  • Ferritfilter på netledning
  • Premium soft-recovery ligeretter-dioder
  • Premium filterkondensatorer med øget kapacitet
  • Ekstra filtreringsstadier
• Optimering af elektrisk signal
  • Ferritfilter på frontpanelkabel
  • Højpræcisionskondensator på kontaktkort
  • Keramisk sikring med forgyldte endestykker
  • Furutech rhodineret netstik for optimal ledningsevne
• Mekanisk behandling og vibrationer
  • Dæmpende materiale under chassis
  • Antivibrationscompound på kondensatorer
  • Fødder i bearbejdet aluminium som erstatning for plastikfødder
• Opnåede resultater
  • Renere signal
  • Reduceret jitter
  • Bedre elektrisk stabilitet
  • Mere præcis audio- og videogengivelse

Strømforsyning

• Type: premium lineær strømforsyning
• Transformator: toroidal OFC kobber 81 W
• Regulering
  • Toshiba (primær)
  • Lintec LDO (lavt støjniveau)
• Avanceret multi-trins filtrering

Audio- og videopræstationer

• Visuelle forbedringer
  • Kontrast med dybere sorte nuancer
  • Mere trofast farvegengivelse
  • Øget skarphed og billedpræcision
• Lydforbedringer
  • Bedre dynamik
  • Støjreduktion
  • Øget præcision i detaljer

Audiofile komponenter

• Kondensatorer: Nichicon og Nippon Chemical
• Videokondensatorer: WIMA
• Premium Furutech netstik

Styring og integration

• Kompatibilitet med Crestron, Control4, RTI, Savant, Logitech Harmony-systemer
• Rackmontage mulig (ørebeslag medfølger)
• Dedikeret jordstik mod jordsløjfer

Installation

• Vejledt installation via manual og video
• Trin
  • Åbn afspilleren
  • Fjern bundkortet og drevet
  • Installer i det nye chassis
  • Tilslut fladkablerne
• Installationstid: få minutter

Mål og vægt

• Mål: 43 × 28,23 × 7,17 cm
• Vægt: 5 kg

Strømforbrug

• Under afspilning: 12 W
• I standby: 0,5 W

Anvendelsesbetingelser

• Temperatur: 10 til 30 °C
• Luftfugtighed: 30 til 70 %

Medfølgende tilbehør

• Sony-kompatibel IR-fjernbetjening
• 1 m 4K HDMI-kabel
• Racksæt
• Strømkabler (EU, US, UK, AU)

Forskelle fra standardversionen

• Lineær strømforsyning: til stede i begge versioner, optimeret i Signature Edition
• Avanceret EMI-filtrering: eksklusivt for Signature Edition
• Udvidede premium-komponenter: eksklusivt for Signature Edition
• Antivibrationsbehandling: eksklusivt for Signature Edition
• Premium netstik: eksklusivt for Signature Edition
